Максимальный диаметр колебания 1250 мм одноколонная вертикальная станка с ЧПУ VLK1250E
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMEWAY |
| Номер модели: | VLK1250E |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $110,000.00/sets 1-2 sets |
| Упаковывая детали: | Палитра |
| Поставка способности: | 300 набор/наборов в Год |
|
Подробная информация |
|||
| Тип: | Вертикальная | Максимальная длина заготовки (мм): | 1000 |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Максимальн Вес Workpiece (kg): | 5000 |
| Ширина кровати (мм): | 1010 mm | Мощность спиндового двигателя ((kW): | 30 |
| Число шпинделей: | Одинокий | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 820 мм | Проезд (ось Z) ((мм): | 650 mm |
| Точность позиционирования (мм): | ±0.02 | Повторяемость (X/Y/Z) (мм): | ±0.01 |
| Размер ((L*W*H): | 4780x2570x4400 мм | Напряжение: | 380V/400V/440V |
| Система управления с ЧПУ: | SIEMENS | Станции инструментального поста: | 4 |
| Масса (кг): | 11000 | Гарантия: | 1 год |
| Ключевые точки продаж: | Гибкое производство | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| CNC или нет: | CNC | Максимальный режа диаметр: | 1250 мм |
| Максимальная высота заготовки: | 1000 мм | Максимальная масса заготовки: | 5000 кг |
| диаметр worktable: | 1010mm | Скорость вращения шпинделя: | 1.25-200 оборотов в минуту |
| Мощность: | 30 кВА | Система ЧПУ: | Сименс 808d |
| Максимальн Отбрасывать Диаметр (mm): | 1250 | Гарантийный период: | 1 год |
| Состояние: | новые | Применимые отрасли: | Магазины строительного материала, ремонтные мастерские машинного оборудования |
| Местонахождение выставочного зала: | США, Италия, Германия, Мексика, Россия, Румыния, Южная Африка, Австралия | Вид сбыта: | Обычный продукт |
| Основные компоненты: | Подшипник, мотор, насос, шестерня, PLC, сосуд под давлением, коробка передач | Максимальная вращаемая длина (мм): | 1000 |
| Максимальная скорость шпинделя (rp.m): | 200 оборотов в секунду | Взрыв спиндола ((мм): | 251 |
| Порт: | Китайский порт | ||
Характер продукции

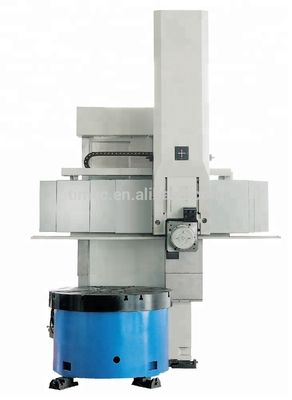

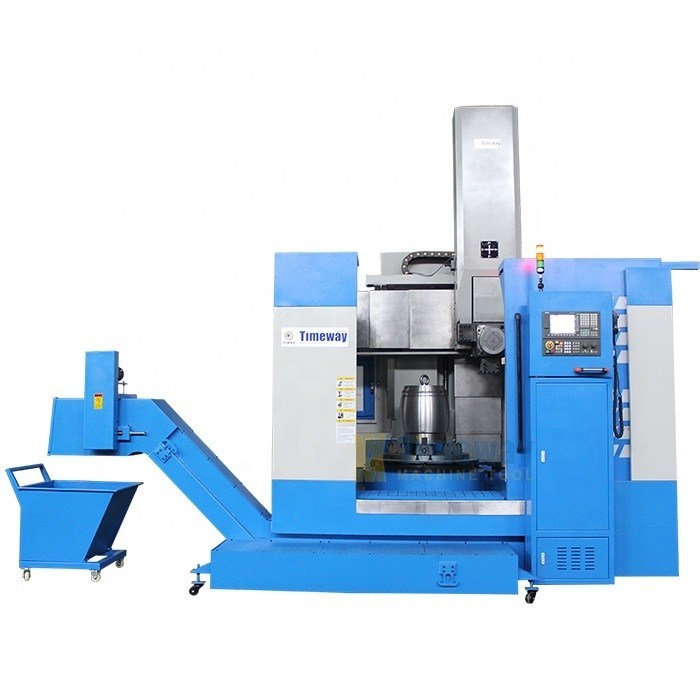

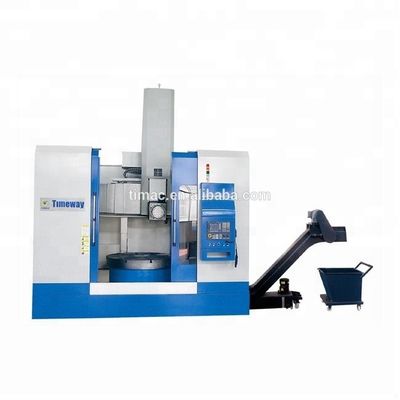

Одноколонный вертикальный CNC-вертокол
VLK800E VLK1250E VLK1600E VLK2000E
Резюме машины
- Машинный инструмент подходит для обработки больших и тонких и тяжелых нерегулярных деталей; нет ошибки округлости деталей из-за инерции веса, чтобы обеспечить точность округлости деталей.Из-за веса заготовки, так что заготовка и фиксация могут обеспечить закрытое, короткое время загрузки и разгрузки заготовки и стабильность.
- Колонна, балка и направляющий путей шлифования после тушения, имеют супер износостойкость и продлевают срок службы; уникальный цельный закрытый щит предотвращает остатки и брызги охлаждающей жидкости,достижение целей охраны окружающей среды.
Структура и особенности

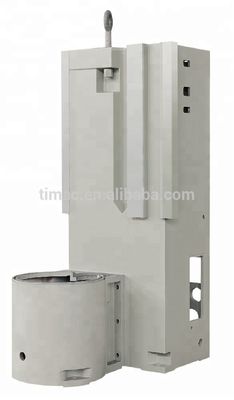

Колонка
| Колонка *Колонна использует оптимизированную конструкцию конструкции типа коробки и разумное укрепление расположения, чтобы реализовать хорошую тепловую стабильность, высокую прочность и высокую жесткость.
Ширина направляющей колонны ((мм) VLK800E 1070 VLK1250E 1190 VLK1600E 1460 VLK2000E 1970 |

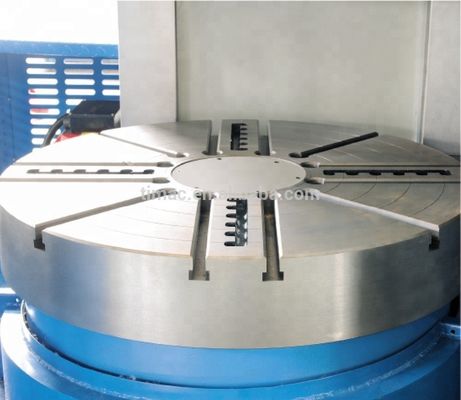

Рабочий стол
Установка спиндала и балки
Кормовая единица
Горизонтальная подача орудийного столба ((ось X) и вертикальная подача барабана ((ось Z) управляются сервомотором переменного тока через шаровой винт, приводящий редуктор передач,редуктор и винт через гибкое соединение сцепления, высокая эффективность передачи, небольшая ошибка передачи, высокая точность передачи.
Основная система привода
| Диапазон скорости шпинда ((rpm)
| *Основная трансмиссия использует передачу передач, передачи используют высокопрочный материал и процесс тушения и шлифования, поэтому он может реализовать высокоскоростную силу резки, высокую точность и скорость передачи,и уменьшить вибрацию и шум передачи. *Главная трансмиссия управляется горизонтальным спиндовым сервомотором, может реализовать четыре смены бесступенчатой скорости, он подходит для обработки всех материалов заготовки,чтобы реализовать шпиндель широкой скорости изменения и большого крутящего момента тяжелой резки, отвечает низкоскоростной и тяжелой резке для деталей большого диаметра и высокоскоростной резке для деталей меньшего диаметра. *Крупные редукторы используют высококачественную сплавную сталь, через охлаждение и измельчение высокоточной редукторной шлифовальной машиной, чтобы уменьшить шум от работы шпинда. |
Четыре станции электроинструмента-пост
1Высокая точность позиционирования, большая сила сцепления, большая грузоподъемность, стабильная и надежная.
2Уникальный держатель для резки голубого хвоста, более точное расположение, большая сила зажима.
Электрический шкаф
1. Электрический шкаф, расположенный непосредственно внутри колонны, поэтому структура более компактна, экономия места. Красивый внешний вид, проволока маркировка четкая и полная, проводка и аккуратный;Подключение электрического шкафа к кроватью принимать специальное соединение кабеля.
2Электрический шкаф оснащен кондиционером, безопасностью и стандартом, чтобы обеспечить постоянную температуру контроллера, стабильность контроллера.
Прочие
Технический параметр
| Спецификация | Единица | VLK800E | VLK1250E | VLK1600E | VLK2000E | |
| Мощность | Максимальный вращающийся диаметр | мм | 950 | 1250 | 1600 | 2000 |
| Максимальный диаметр резки | мм | 800 | 1250 | 1600 | 2000 | |
| Максимальная высота заготовки | мм | 800 | 1000 | 1000 | 1250 | |
| Максимальная масса заготовки | в кг | 2000 | 5000 | 8000 | 12000 | |
| Рабочий стол | Основная мощность двигателя | КВ | 22 | 22 | 30 | 37 |
| Диаметр рабочего стола | мм | 800 | 1010 | 1400 | 1800 | |
| Максимальный крутящий момент рабочего стола | KN.m | 10 | 17.5 | 25 | 32 | |
| Диапазон скоростей рабочего стола | обороты в минуту | 2-320 | 1.25-200 | 1-160 | 4-125 | |
| Инструмент | Номер станции инструмента | ПК. | 4 | 4 | 4 | 4 |
| Секция ствола инструмента внешний поворотный инструмент | мм | 32*40 | 32*40 | 32*40 | 32*40 | |
| Тип дирве |
| Электрические | Электрические | Электрические | Электрические | |
| Ось X/Z | Размер шарового винта X-оси (Диа. * винтовка) | мм | 50*10 | 50*10 | 50*10 | 50*10 |
| Размер шарового винта Z-оси (Диа. * винтовка) | мм | 50*10 | 50*10 | 50*10 | 50*10 | |
| Макс. проезд ((X/Z) | мм | -20-550/650 | -20-800/650 | -20-1030/800 | -20-1150/800 | |
| Диапазон питания ((X/Z) | мм | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |
| Быстрая скорость подачи | мм/мин | 2000 | 2000 | 2000 | 2000 | |
| Прочие | Система с ЧПУ |
| SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D |
| Крутящий момент сервомотора ((X/Z) | N.m. | 10 | 10 | 10 | 10 | |
| Мощность | Ква | 30 | 37 | 45 | 52 | |
| Чистая масса машины | в кг | 8500 | 11000 | 14500 | 18500 | |
| Размер машины (Л*В*Х) | мм | 4300*2380*4290 | 4780*2570*4400 | 5630*3010*4660 | 5800*3685*4940 | |
Стандартная конфигурация
- Автоматическая система смазки
- Полностью закрытый щит
- Электрический шкаф с кондиционером
- Охладитель для высокоточного масла
- SIEMENS 808D
- Автоматическое удаление чипа (удаление боков)
Факультативная конфигурация
- Система SIEMENS 828D CNC
- Система FANUC 0i-mate TD CNC
- Специальное оборудование
Мощность шпинделя/крутящий момент
Размер машины
| Модель | Длина ((L) | Ширина ((B) | Высота ((H) |
| VLK800E | 4300 | 2380 | 4290 |
| VLK1250E | 4780 | 2570 | 4400 |
| VLK1600E | 5630 | 3010 | 4660 |
| VLK2000E | 5800 | 3685 | 4940 |
