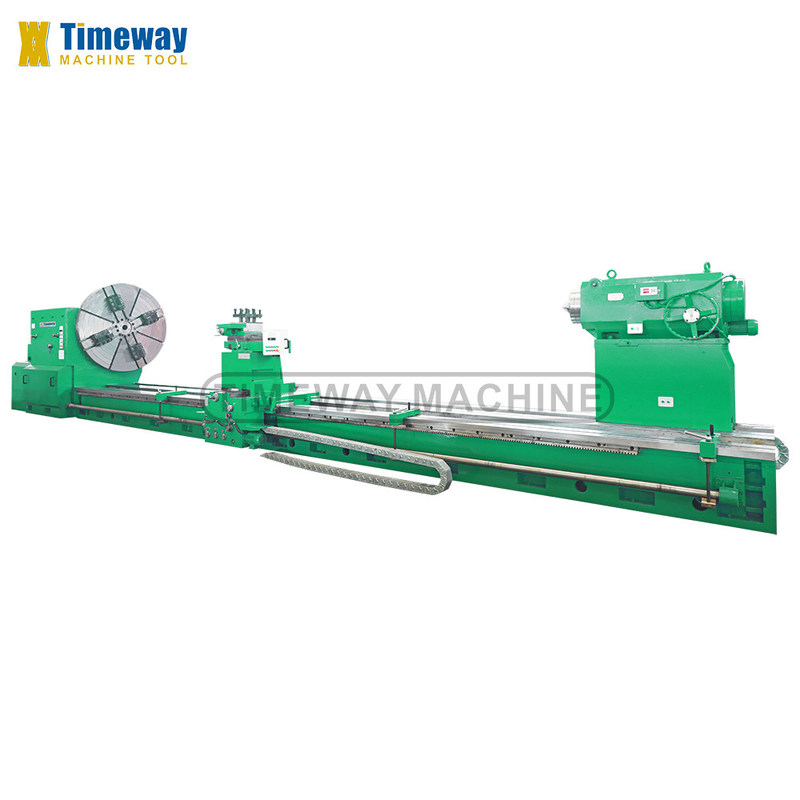

40-тонные гигантские горизонтальные тяжёлые большие цепи с максимальным колебанием 2200 мм
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | AL-1600H, AL-2000H, AL-2500H |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $450,000.00/sets 1-1 sets |
| Упаковывая детали: | Деревянная палитра. |
| Поставка способности: | 10 наборов/наборов в месяц |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 10000 | Диапазон скорости шпинделя ((r.p.m): | 0.8 - 160 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Ширина кровати (мм): | 1600 |
| Тип: | Горизонтальные | Мощность спиндового двигателя ((kW): | 75 |
| Напряжение: | 220V-440V | Размер ((L*W*H): | 13577x2515x2655 мм |
| Масса (кг): | 40000 кг | Гарантия: | 1 год |
| Ключевые точки продаж: | Сила резки для тяжелых целей | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | TPI: | 1-14 |
| Автоматический класс: | Учебное пособие | Послепродажное обслуживание: | Инженеры, готовые обслуживать машины за границей |
| Тип продукции: | Горизонтальный тяжёлый токарный станк | Грузоподъемность: | 40tons |
| Поперечный супорт Максимальн Отбрасывать Над: | 2200 мм | Расстояние между осями: | 3000-20000 мм |
| Макс. крутящий момент отката: | 80000N.m | Ширина кровати: | 1600 мм ((3 пролёта) |
| Максимальн Путешествовать поперечного супорта: | 800 мм | Состояние: | новые |
| Применимые отрасли: | Производственный завод, строительные работы | Местонахождение выставочного зала: | Канада, США, Италия, Германия, Бразилия, Перу, Мексика, Россия, Испания, Чили, ОАЭ, ЮАР, Австралия |
| Основные компоненты: | Подшипник, насос, редуктор, двигатель, коробка передач, сосуд под давлением | Максимальная вращаемая длина (мм): | 9800 мм |
| Взрыв спиндола ((мм): | 85 | Год: | 2020 |
| Порт: | Китайский порт | ||
Характер продукции
Описание продукции
Особенности:
1. Машинная кровать является интегральной коробкой в форме трех прямоугольной рельсовой структуры, которая отливается в одноразовом литье с высококачественным литьем
После двух стадий обработки, стабильность хорошая; ширина проводника 1600 мм, жесткость
Прекрасное шлифование импортируемыми шлифовальными машинами обеспечивает длительный срок службы, высокий
точность и хорошее сохранение.
2Основной приводный механизм станка приводится в действие двигателем постоянного тока мощностью 75 кВт. Общее отношение скоростей режима регулирования переменной скорости составляет 1:22.2, 3 шага изменения скорости, а соотношение механической и электрической скоростей равняется 1:200Шпиндель получает бесступенчатый диапазон регулирования скорости от 0,8 до 160 оборотов/мин.
3Система питания соединена с основным приводом через световой ствол, так что питание напрямую связано со скоростью шпинделя и скорость питания удобна для выбора.
4Пенок хвостового ствола является вращающейся структурой, что уменьшает износ и тепло центров.
5Стандартные станки-инструменты, оснащенные электрическим двигателем, уменьшают интенсивность труда оператора и повышают эффективность работы.
6Эта серия станков-инструментов поставляет два вида центральной рамы, то есть закрытую центральную раму и открытую центральную раму.
7Два ряда высокоточных стойки установлены на передней и задней стороне машины, передние стойки приводят кормление повозки к
И заднего ряда стойки движет хвостовой материал для моторного движения.
8Высокая жесткость и высокая точность шпинделя: шпиндельный подшипник станка использует отечественные известные бренды.
Коробка принимает симметричную структуру, чтобы сделать тепловую деформацию равномерной и избежать смещения центра шпинделя.
для уменьшения термической деформации, головку смазывают циклом масляной ванны.
хорошо смонтированный шпиндель имеет характеристики низкой температуры
подъем, небольшая тепловая деформация и высокая точность, что позволяет шпинделю поддерживать относительно стабильную точность в течение длительного времени
Операция.
После двух стадий обработки, стабильность хорошая; ширина проводника 1600 мм, жесткость
Прекрасное шлифование импортируемыми шлифовальными машинами обеспечивает длительный срок службы, высокий
точность и хорошее сохранение.
2Основной приводный механизм станка приводится в действие двигателем постоянного тока мощностью 75 кВт. Общее отношение скоростей режима регулирования переменной скорости составляет 1:22.2, 3 шага изменения скорости, а соотношение механической и электрической скоростей равняется 1:200Шпиндель получает бесступенчатый диапазон регулирования скорости от 0,8 до 160 оборотов/мин.
3Система питания соединена с основным приводом через световой ствол, так что питание напрямую связано со скоростью шпинделя и скорость питания удобна для выбора.
4Пенок хвостового ствола является вращающейся структурой, что уменьшает износ и тепло центров.
5Стандартные станки-инструменты, оснащенные электрическим двигателем, уменьшают интенсивность труда оператора и повышают эффективность работы.
6Эта серия станков-инструментов поставляет два вида центральной рамы, то есть закрытую центральную раму и открытую центральную раму.
7Два ряда высокоточных стойки установлены на передней и задней стороне машины, передние стойки приводят кормление повозки к
И заднего ряда стойки движет хвостовой материал для моторного движения.
8Высокая жесткость и высокая точность шпинделя: шпиндельный подшипник станка использует отечественные известные бренды.
Коробка принимает симметричную структуру, чтобы сделать тепловую деформацию равномерной и избежать смещения центра шпинделя.
для уменьшения термической деформации, головку смазывают циклом масляной ванны.
хорошо смонтированный шпиндель имеет характеристики низкой температуры
подъем, небольшая тепловая деформация и высокая точность, что позволяет шпинделю поддерживать относительно стабильную точность в течение длительного времени
Операция.
Спецификация | Единица | AL-1600H | AL-2000H | AL-2500H | ||
Макс. Повернись на кровать. | мм | 1600 | 2000 | 2500 | ||
Макс. Свернуть на перекрестный слайд. | мм | 1250 | 1600 | 2200 | ||
Расстояние между центрами | мм | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 | ||
Макс. крутящий момент отката | N.m. | 80000 | 80000 | 80000 | ||
Ширина кровати | мм | 1600 (3 слайда) | 1600 (3 слайда) | 1600 (3 слайда) | ||
Грузоподъемность | тонны | 32 | 32 | 32 | ||
Конусовая вертикаль шпинделя | - | 75° | 75° | 75° | ||
Диаметр ключа | мм | 1600 | 1600/1800 | 1600/1800/2000 | ||
Диапазон скоростей шпинда | обороты в минуту | 0.8-160 (без шагов) | 0.8-160 (без шагов) | 0.8-160 (без шагов) | ||
Диапазон продольного питания | мм | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) | ||
Диапазон перекрестного питания | мм | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) | ||
Метрическая нить | мм | 2 - 40 | 2 - 40 | 2 - 40 | ||
Дюймовая нить | ТПИ | 1 - 14 | 1 - 14 | 1 - 14 | ||
Модульная нить | МП | 1.5-20 | 1.5-20 | 1.5-20 | ||
Макс. пробег перекрестного слайда | мм | 725 | 725 | 800 | ||
Максимальное движение верхнего слайда | мм | 600 | 600 | 600 | ||
Секция ствола инструмента | мм | 70х70 | 70х70 | 70х70 | ||
Диаметр хвостового перья | мм | 300 | 300 | 300 | ||
Путешествие хвостовых перьев | мм | 300 | 300 | 300 | ||
Конусовые перья хвостовых волосков | - | 100, 1:7 | 100, 1:7 | 100, 1:7 | ||
Скорость быстрой подачи хвостовой части | мм/мин | 3000 | 3000 | 3000 | ||
Быстрая скорость подачи хвостового перья | мм/мин | 664 | 664 | 664 | ||
Основная мощность двигателя | КВ | 75 | 75 | 75 | ||
Длина машины | мм | 13577 ~ 21577 | 13577 ~ 21577 | 13577 ~ 21577 | ||
Ширина машины | мм | 2479 | 2479 | 2515 | ||
Высота машины | мм | 2280 | 2580 | 2655 | ||
• 4-яблочный независимый винт • Постоянный отдых • Смертный центр хвостовой кости • Система охлаждения • Рабочая лампа • Электрический подвижный хвостовой материал • Инструменты и коробка с инструментами • Уравнительный клин и болты • Руководство по эксплуатации | • Лицевая плита • цифровой индикатор с двумя или тремя осями • Защита от выбросов • Охранитель инструментального столба • Заднее защитное устройство • Поддержка ролика |
Коробка с шпинделем:
Для гигантских токарных станков, шпиндель через отверстие диаметром 85 мм, коробка расколота структуры, высокая контактная жесткость; шпиндель с использованием передней
и спинной поддержки типа двухточечной механической поддержки, так что большие токарные станки радиального выхода и осевого выхода, высокий
высокочастотное тушение и точное шлифование решеток, высокая точность, плавная работа, низкий уровень шума.
и спинной поддержки типа двухточечной механической поддержки, так что большие токарные станки радиального выхода и осевого выхода, высокий
высокочастотное тушение и точное шлифование решеток, высокая точность, плавная работа, низкий уровень шума.
Главный двигатель постоянного тока 75 кВт:
Тяжелые станки могут увеличить скорость шпинделя
0.8-160 вращений в минуту с бесступенчатой, основная структура трансмиссии приводится на ход основным двигателем DC 75KW, большой крутящий момент и сильное поворотное действие
сила для тяжелой работы резки, скорость шпинделя регулируется путем регулирования давления и магнетизма.
0.8-160 вращений в минуту с бесступенчатой, основная структура трансмиссии приводится на ход основным двигателем DC 75KW, большой крутящий момент и сильное поворотное действие
сила для тяжелой работы резки, скорость шпинделя регулируется путем регулирования давления и магнетизма.

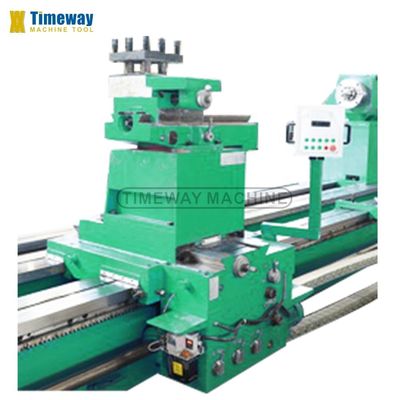

Перевозка:
Система питания станка подключена к основному приводу через световую стойку, так что питание напрямую связано со скоростью вращения шпинделя, и скорость питания удобно выбрать.
Два ряда высокоточных стеллажей установлены спереди и сзади гигантских тяжеловесных токарных станков.
Коляска питания для реализации поворота нитей, и задней стойки приводит вражеское моторизованное движение.
Два ряда высокоточных стеллажей установлены спереди и сзади гигантских тяжеловесных токарных станков.
Коляска питания для реализации поворота нитей, и задней стойки приводит вражеское моторизованное движение.
Три скользящих рельса:
Большой тяжелый грузоподъемность принимает трех сдвижных рельсов структуры, ширина постели до 1600 мм, высокая жесткость и сильные анти-вибрации, так что грузоподъемность 40 тонн.
Рельсы станков обработки используют среднечастотное отверждение (HRC68) и измельчение импортированной рельсовой шлифовальной машиной.
Рельсы станков обработки используют среднечастотное отверждение (HRC68) и измельчение импортированной рельсовой шлифовальной машиной.

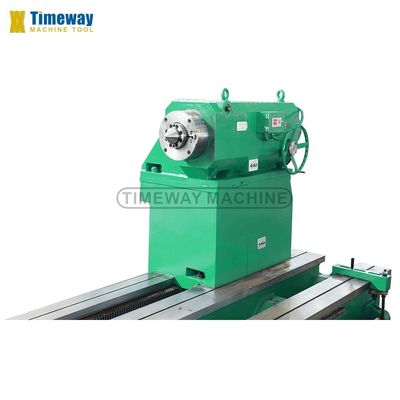

Тальян:
Высокая жесткость и большая грузоподъемность.
Диаметр хвостовой части: 400 мм
Центральный конический угол: 75°
Эффективное передвижение хвостовой части: 300 мм
Перекрестный движущий ход хвостовой части: 15 мм
Диаметр хвостовой части: 400 мм
Центральный конический угол: 75°
Эффективное передвижение хвостовой части: 300 мм
Перекрестный движущий ход хвостовой части: 15 мм
Устойчивый отдых и поддержка ролика:
Гигантские токарные станки стандартно оснащены постоянным отдыхом, роликовая опора является необязательной по выбору клиента.
Электрический шкаф:
Ясное расположение провода, CE маркировка электрических компонентов.
