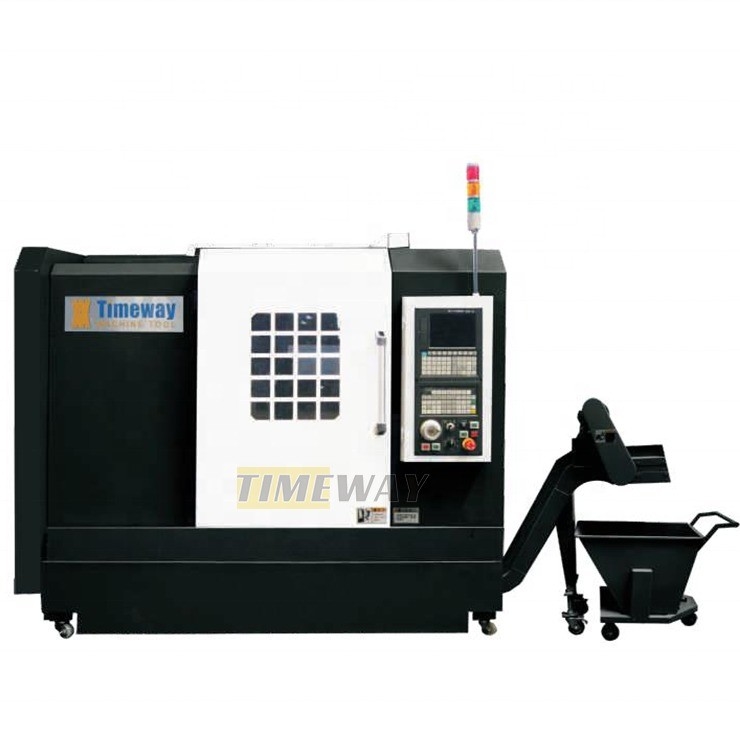

A2-8 Спиндовый нос наклонный ложе CNC-вертотехника для обработки металла в ремонтных мастерских машин
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | AK-10P/AK-20P/AK-36P/AK-40P |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $25,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 120 мм |
|---|---|---|---|
| Структура: | Токарный станок кровати скоса | Мощность обработки: | Светлая обязанность |
| Ширина кровати (мм): | 500 мм | Мощность спиндового двигателя ((kW): | 1.6 |
| Число шпинделей: | Одинокий | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 210 mm | Проезд (ось Z) ((мм): | 140 мм |
| Размер ((L*W*H): | 131х1090х1430 | Напряжение: | 220V/380V |
| Система управления с ЧПУ: | SIEMENS | Станции инструментального поста: | 4 |
| Масса (кг): | 4900 | Гарантия: | 1 год |
| Ключевые точки продаж: | Многофункциональный | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Макс, перевернись.: | 570 | Макс, перевернись.: | 320 |
| Стандартный диаметр поворота: | 250 | Макс.Окружающий диаметр: | 360 |
| Длина Max.Turning: | 450/750/1350/2000/3000 | Максимальный диаметр стержня: | 74 |
| Скорость вращения шпинделя: | 2000 | Нос шпинделя: | A2-8 |
| Скважина шпинделя: | 86 | Размер клюшки: | 250 |
| Состояние: | новые | Применимые отрасли: | Ремонтные мастерские машинного оборудования, промышленное предприятие, энергия & минирование |
| Местонахождение выставочного зала: | США, Вьетнам, Саудовская Аравия, Индия, Таиланд, Марокко, Колумбия, Южная Африка, Узбекистан, Таджик | Вид сбыта: | Прочие |
| Основные компоненты: | Насос, двигатель, коробка передач | Максимальная вращаемая длина (мм): | 120 |
| Максимальная скорость шпинделя (rp.m): | 6000 r.p.m | Взрыв спиндола ((мм): | 25 |
| Порт: | Китайский порт | ||
Характер продукции
Описание продукции
Особенности:
--- CNC токарный станц имеет полузакрытую систему управления, которая повышает производительность с помощью высокоскоростной резки.такие как повороты внутри и снаружи цилиндрической поверхности, коническая поверхность,
Круговая поверхность, конечная поверхность, вскрытая, раскованная, сверливающая, ремеющая, особенно для многовидовых, небольшая партия обработки.
---легкое зажимание, адаптивность процесса, высокая эффективность обработки, низкий уровень лома, хорошая консистенция готового продукта и снижение требований к техническим навыкам рабочих,легкая программирование, простота работы, что делает его широко выбранным в качестве идеального оборудования для малого и среднего механического обработки.
--- Машинная кровать представляет собой коробку, изготовленную из материала из прочного чугуна (HT300) с использованием технологии одноразового литья,и обрабатывается в импортируемом высокоточном пентаэдровом станке обработки с использованием одноразовой сцепки.
---Уникальная конструкция, разработанная с использованием методов FEA для обеспечения максимальной жесткости в самых тяжелых условиях резки.
---Эта машина имеет электромеханическую интегрированную структуру, конструкцию башни типа банды, без хвостовой части и пригодна для обработкипетьразличныечасти.
--- CNC токарный станц имеет полузакрытую систему управления, которая повышает производительность с помощью высокоскоростной резки.такие как повороты внутри и снаружи цилиндрической поверхности, коническая поверхность,
Круговая поверхность, конечная поверхность, вскрытая, раскованная, сверливающая, ремеющая, особенно для многовидовых, небольшая партия обработки.
---легкое зажимание, адаптивность процесса, высокая эффективность обработки, низкий уровень лома, хорошая консистенция готового продукта и снижение требований к техническим навыкам рабочих,легкая программирование, простота работы, что делает его широко выбранным в качестве идеального оборудования для малого и среднего механического обработки.
--- Машинная кровать представляет собой коробку, изготовленную из материала из прочного чугуна (HT300) с использованием технологии одноразового литья,и обрабатывается в импортируемом высокоточном пентаэдровом станке обработки с использованием одноразовой сцепки.
---Уникальная конструкция, разработанная с использованием методов FEA для обеспечения максимальной жесткости в самых тяжелых условиях резки.
---Эта машина имеет электромеханическую интегрированную структуру, конструкцию башни типа банды, без хвостовой части и пригодна для обработкипетьразличныечасти.
--- Структура шпинделя - передняя фиксированная и задняя плавающая опора,и с помощью высокоточных цилиндрических роликовых подшипников высокого диаметра класса P4 и высокоскоростных косых контактных шариковых подшипников достигает радиальной и осевой стойкости и синтетической нагрузки. Вратовой двигатель использует двигатель с переменной частотой.
---Шруба и спиндовые подшипники используются NSK подшипник.
---Высококачественный гидравлический твердый цилиндр и высокоскоростной топливный цилиндр, а также оснащенный переключателем для ног, легче быстро зажимать заготовки.
--- Система передачи на оси X/Z использует высокоточный шаровой винт, приводящийся двигателем переменного тока напрямую, нет привода ремня и передач, избегают воздействия и вибрации.
---Система CNC использует всемирно известную систему сервоуправления FANUC, SIEMENS или China GSK AC, широкие функции и стабильные характеристики.
---Эта станка с ЧПУ имеет защиту, полностью закрытую, и оснащена кнопкой безопасности аварийной остановки, когда она внезапно сталкивается с внезапным сбоем питания или другими сбоями,в результате специальной конструкции схемы управления, машина может быть самозащищена, чтобы обеспечить безопасность себя и персонала.
---Автоматическая центральная смазка, система охлаждения и конвейер типа цепи увеличивают интервалы между обслуживанием и сокращают время простоя.
---Этот станком с ЧПУ можно добавить функцию обнаружения в режиме онлайн; функция автоматического регулирования гидравлической зажимательной силы;В соответствии со специальными потребностями пользователей добавлен автоматический ленточный кормильник, автоматические двери и другие автоматические периферийные устройства.
---Шруба и спиндовые подшипники используются NSK подшипник.
---Высококачественный гидравлический твердый цилиндр и высокоскоростной топливный цилиндр, а также оснащенный переключателем для ног, легче быстро зажимать заготовки.
--- Система передачи на оси X/Z использует высокоточный шаровой винт, приводящийся двигателем переменного тока напрямую, нет привода ремня и передач, избегают воздействия и вибрации.
---Система CNC использует всемирно известную систему сервоуправления FANUC, SIEMENS или China GSK AC, широкие функции и стабильные характеристики.
---Эта станка с ЧПУ имеет защиту, полностью закрытую, и оснащена кнопкой безопасности аварийной остановки, когда она внезапно сталкивается с внезапным сбоем питания или другими сбоями,в результате специальной конструкции схемы управления, машина может быть самозащищена, чтобы обеспечить безопасность себя и персонала.
---Автоматическая центральная смазка, система охлаждения и конвейер типа цепи увеличивают интервалы между обслуживанием и сокращают время простоя.
---Этот станком с ЧПУ можно добавить функцию обнаружения в режиме онлайн; функция автоматического регулирования гидравлической зажимательной силы;В соответствии со специальными потребностями пользователей добавлен автоматический ленточный кормильник, автоматические двери и другие автоматические периферийные устройства.
Спецификация | ЕДИНСТВО | АК-10П | АК-20П | АК-36П | АК-40П | |||
Макс, перевернись. | мм | 220 | 500 | 420 | 450 | |||
Максимальный диаметр вращения | мм | 100 | 200 | 130 | 180 | |||
Максимальный диаметр ствола | мм | 17 | 42 | 47 | 70 | |||
Максимальная длина поворота | мм | 120 | 280 | 370/270 | 350/250 | |||
Перемещение поперечно (X) | мм | 210 | 400 | 470 | 470 | |||
Продольное движение (Z) | мм | 140 | 285 | 400 | 400 | |||
Скорость быстрого питания по оси X | м/мин | 15 | 24 | 12 | 12 | |||
Скорость быстрого питания по оси Z | м/мин | 15 | 24 | 12 | 12 | |||
Диапазон скоростей шпинда | обороты в минуту | 6000 | 5000 | 4500 | 4500 | |||
Нос спиндаля | A2-3 | A2-5 | A2-5 | A2-6 | ||||
Проходка спиндала | мм | 25 | 56 | 62 | 87 | |||
Размер ключа | дюйм | Пролетные коллетки | 6° | 6* | 8° | |||
Тип столба инструмента | Тип банды | Тип банды | Тип банды | Тип банды | ||||
Номер станции | ПК. | 3-6 | 4-8 | 4-8 | 4-8 | |||
Размер участка инструмента (поворота) | мм | 12х12 | 20х20 | 25х25 | 25х25 | |||
Размер раздела инструмента (борочный) | мм | 12 | 25 | 25 | 25 | |||
Механический инструмент (необязательно) | Одинокий | Одиночный/Двойной/Трехместный | Одиночный/Двойной/Трехместный | Одиночный/Двойной/Трехместный | ||||
Основная мощность двигателя | КВ | 2.2 | 7.5 | 5.5 | 7.5 | |||
Сила сервомотора X-оси | КВ | 1.6 | 1.88 | 2.3 | 2.3 | |||
Крутящий момент двигателя на оси X | NM | 6 | 7.5 | 7.5 | 7.5 | |||
Мощность сервомотора Z-оси | КВ | 1.6 | 1.88 | 2.3 | 2.3 | |||
Крутящий момент двигателя по оси Z | NM | 6 | 7.5 | 10 | 10 | |||
Рабочая точность | мм | IT6 | IT6 | IT6 | IT6 | |||
Грубость | мм | Ра0.8 | Ра0.8 | Ра0.8 | Ра0.8 | |||
Точность позиционирования по оси X/Z | мм | 00,016.02 | 00,016.02 | 00,016.02 | 00,016.02 | |||
Точность перестановки оси X/Z | мм | 0.007/0.01 | 0.007/0.01 | 0.007/0.01 | 0.007/0.01 | |||
Система с ЧПУ | GSK988T | GSK988T | GSK988T | GSK988T | ||||
Размеры машины (LxWxH) | мм | 1310х1090х1430 | 1870х1500х1600 | 2270х1520х1650 | 3000х1545х1720 | |||
Машины | в кг | 800 | 2200 | 3100 | 4900 | |||
