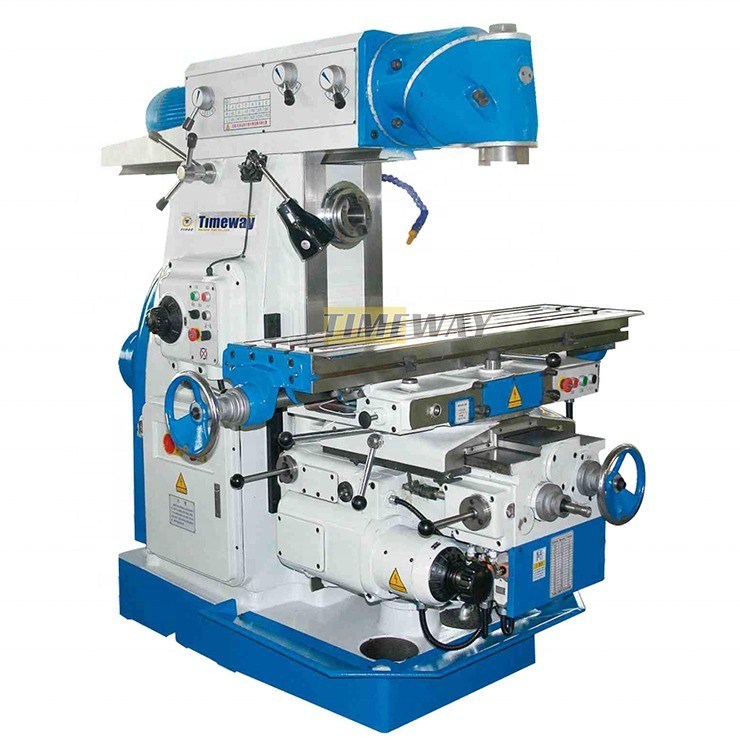

Универсальная фрезерная машина для обработки металла с вращающейся головой и коленным типом ±360° угол рабочего стола
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | US320H/US320HL |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $50,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Проезд стола (X) (мм): | 700 | Мощность обработки: | Средний вес |
|---|---|---|---|
| Проезд стола (Y) (мм): | 255 | Перемещение стола (Z) (мм): | 320 |
| Свинцовая колючка: | ISO50 | Диапазон скорости шпинделя ((r.p.m): | 30 - 1500 оборотов в час |
| Тип: | Универсальный | Мощность спиндового двигателя ((kW): | 3 |
| Напряжение: | 380 В | Размер ((L*W*H): | 2294X1770X1780 |
| Масса (кг): | 2900 | Гарантия: | 1 год |
| Ключевые точки продаж: | Легкий для того чтобы привестись в действие сверля филировальную машину | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Размер таблицы: | 320х1325 |
| Продольное движение (X): | 700 | Перемещение поперечно (Y): | 255 |
| Вертикальное движение (Z): | 320 | T-слоты: | 3/18/70 |
| Угол вращения рабочего стола: | ±360° | Расстояние от центра шпинделя до стола: | 190-510 |
| Горизонтальный конусный шпиндель: | 724 ISO50 | Скорость вращения шпинделя (шаги): | 35-1500(18) |
| Машины: | 2900/3000 | Количество осей: | 3 |
| Состояние: | новые | Применимые отрасли: | Машиностроительные цехи, производственные предприятия |
| Местонахождение выставочного зала: | Шри-Ланка, Румыния, Нигерия, Египет, США, Филиппины | Основные компоненты: | Подшипник, мотор, насос, шестерня, PLC, сосуд под давлением, коробка передач |
| Перемещение таблицы (mm): | 320х1325 | Порт: | Китайский порт |
Характер продукции
Описание продукции
Особенности:
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
---Большие габариты на всех осях гарантируют абсолютную точность и стабильность.
--- Чрезвычайно жесткая машина из высокопрочного чугуна HT-200 с тяжелыми ребрами.
---Прецизионные грунтовые проводники с закаленными поверхностями для долгосрочной точности и износостойкости.
--- Фрезерный стол имеет большую площадь установки, длинный путь по оси X, и он может вращаться горизонтально до 45°.
--- тихие и точно изготовленные головные редукторы с закаленными и заземленными редукторами.

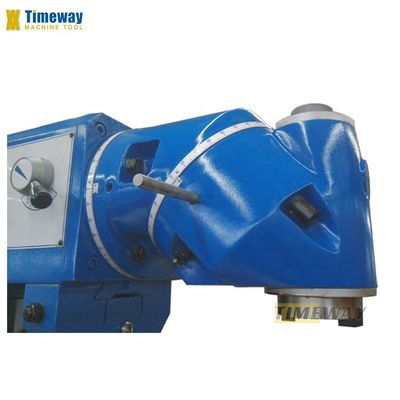

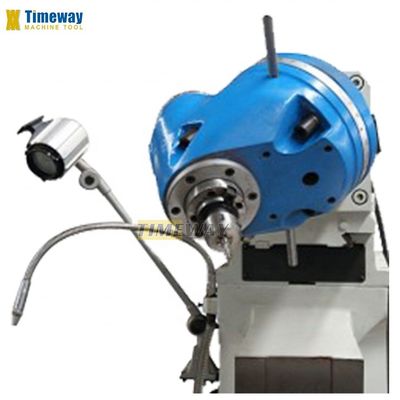

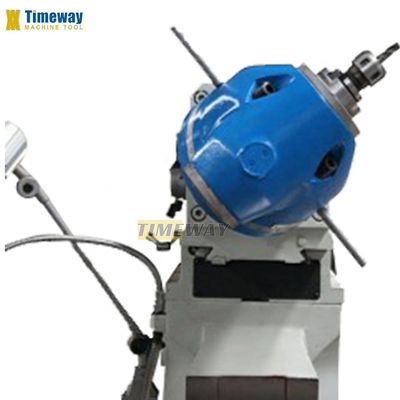

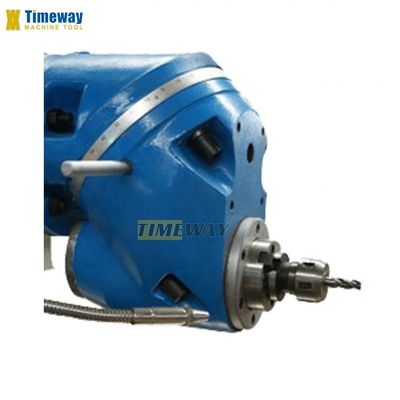

---Универсальная голова резака вращается на двух плоскостях, позволяя практически любые пространственные уголные настройки.
---- Вертикальные и горизонтальные шпиндели имеют отдельный привод с коробкой передач для максимальной мощности обработки.
---Стандартная внешняя поддержка борта с бронзовыми простыми подшипниками вмещает длинные фрезерные борта в горизонтальном шпинделе.
--- Минимальное время простоя из-за быстрого расположения рабочего стола и быстрого питания во всех осях.
---Крутящаяся панель управления с встроенным индикатором положения для максимального комфорта оператора.
--- Включается система охлаждения и лотка с чипами.
---Большие габариты на всех осях гарантируют абсолютную точность и стабильность.
--- Чрезвычайно жесткая машина из высокопрочного чугуна HT-200 с тяжелыми ребрами.
---Прецизионные грунтовые проводники с закаленными поверхностями для долгосрочной точности и износостойкости.
--- Фрезерный стол имеет большую площадь установки, длинный путь по оси X, и он может вращаться горизонтально до 45°.
--- тихие и точно изготовленные головные редукторы с закаленными и заземленными редукторами.
---Универсальная голова резака вращается на двух плоскостях, позволяя практически любые пространственные уголные настройки.
---- Вертикальные и горизонтальные шпиндели имеют отдельный привод с коробкой передач для максимальной мощности обработки.
---Стандартная внешняя поддержка борта с бронзовыми простыми подшипниками вмещает длинные фрезерные борта в горизонтальном шпинделе.
--- Минимальное время простоя из-за быстрого расположения рабочего стола и быстрого питания во всех осях.
---Крутящаяся панель управления с встроенным индикатором положения для максимального комфорта оператора.
--- Включается система охлаждения и лотка с чипами.
Спецификации | ЕДИНСТВО | US320H | US320HL |
Размер стола | мм | 320х1325 | 320х1600 |
Продольное движение (X) | мм | 700 | 900 |
Перемещение поперечно (Y) | мм | 255 | 255 |
Вертикальное движение (Z) | мм | 320 | 320 |
T-slot (без /width/pitch) | мм | 3/18/70 | 3/18/70 |
Расстояние от вертикального носа шпинделя до стола | мм | 190-510 | 190-510 |
Расстояние от вертикальной оси шпинда до колонны | мм | 215-470 | 215-470 |
Расстояние от горизонтальной оси шпинда до стола | мм | 30-350 | 30-350 |
Расстояние от горизонтальной оси шпинделя до рам | мм | 155 | 155 |
Скорость питания по оси X | мм/мин | 23.5-1180 (18) | 23.5-1180 ((18 |
Скорость подачи по оси Y | мм/мин | 23.5-1180 ((18) | 23.5-1180 ((18) |
Скорость питания по оси Z | мм/мин | 8-394 (18) | 8-394 ((18) |
Скорость быстрого питания по оси X/Y/Z | мм/мин | 2300/2300/770 | 2300/2300/770 |
Вертикальный конический отверстий шпинделя | 724 ISO50 | 724 ISO50 | |
Диапазон вертикальных скоростей шпинда | обороты в минуту | 60-1750 ((12) | 60-1750 ((12) |
Горизонтальный конический отверстий шпинделя | 724 ISO50 | 724 ISO50 | |
Диапазон горизонтальной скорости вращения шпинда | обороты в минуту | 30-1500(18) | 30-1500 (18) |
Угол вращения головки мельницы | 360° | 360* | |
Угол вращения рабочего стола | ± 45° | ± 45° | |
Основная мощность двигателя (вертикально) | КВ | 4 | 4 |
Основная мощность двигателя (горизонтальная) | КВ | 7.5 | 7.5 |
Скорость питания по оси X/Y/Z | КВ | 1.5 | 1.5 |
Мотор насоса охлаждающей жидкости | КВ | 0.04 | 0.04 |
Машины | в кг | 2900 | 3000 |
Размеры машины (LxWxH) | мм | 2294х1770х1780 | 2294х2050х1780 |
Стандартные аксессуары: | Обязательные принадлежности: |
Ÿ Нарисуй полоску Ÿ Горизонтальная сторона ствола Ÿ система охлаждения Ÿ Торт для чипсов Ÿ Рабочая лампа Ÿ Система смазки Ÿ Инструменты и коробка инструментов Ÿ Руководство оператора | Ÿ Цифровое чтение 2/3 оси Ÿ 58 шт. Ÿ Машинный винт Ÿ Защита от шпинделя Ÿ Защита стола Ÿ Разделяющая голова Ÿ вращающийся стол Ÿ Уменьшающий рукав |
