Точная поворотка плоской кровати CNC станка с FANUC CNC контроллером и 570 мм путешествия
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | Timeway |
| Номер модели: | АК-1000Б |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $36,584.00/sets 1-2 sets |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | Необязательно |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Средний вес |
| Максимальн Вес Workpiece (kg): | 8000 | Ширина кровати (мм): | 100 mm |
| Число шпинделей: | Одинокий | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 570 mm | Проезд (ось Z) ((мм): | 1000 мм |
| Точность позиционирования (мм): | 0.01 | Повторяемость (X/Y/Z) (мм): | ±0.001 |
| Размер ((L*W*H): | 4300*2350*2150 | Напряжение: | Требования клиента |
| Система управления с ЧПУ: | GSK | Станции инструментального поста: | 8, 4 |
| Масса (кг): | 9800 | Гарантия: | 1.5 лет |
| Ключевые точки продаж: | Конкурентоспособная цена | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Диапазон скорости шпинделя ((r.p.m): | 5 - 320 оборотов в час | Перемещение (Y-osь) (mm): | 570 mm |
| Свинцовая колючка: | BT14, BT15, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16 | Крутящий момент: | 50000 Н.м. |
| Быстрая скорость подачи ((мм/мин): | 0 - 3000 мм/мин | Скорость питания (mm/min): | 0 - 2250 мм/мин |
| Минуты смены инструмента: | 0,7 | CNC или нет: | CNC |
| Тип машины: | Токарный станок CNC плоской кровати | Наименование продукта: | Токарный станок Mechine CNC |
| Имя: | Высокоточная станковая станка с ЧПУ | Ключевое слово: | Автоматическая станковая станка с ЧПУ |
| Функция: | Обработка металла | Тип продукции: | Машины с горизонтальным поворотным станком CNC |
| Точность: | Машина высокой точности | Применение: | Обработка материала |
| Цвет: | Требования клиентов | ||
Характер продукции
Описание продукта
Горизонтальный крутящий стан тяжелой работы
* Продольные и перекрестные подачи осуществляются шаровыми проводниками.
* Можно выбрать вертикальный или горизонтальный столб инструментов 4/6 станций или инструменты группы.
* Пост инструмента расположен на высокоточных перекрестных редукторах с высокой точностью повторного позиционирования.
* Как ударный, так и хвостовой механизмы поставляются с гидравлическим или ручным типом.
* Поверхность путепроводов сверхзвуковой частотой и высокоточной землей с длительным сроком службы.
* Система шпинделя имеет высокую жесткость и точность.
* Инвертор используется для реализации переменной скорости.
* Можно выбрать вертикальный или горизонтальный столб инструментов 4/6 станций или инструменты группы.
* Пост инструмента расположен на высокоточных перекрестных редукторах с высокой точностью повторного позиционирования.
* Как ударный, так и хвостовой механизмы поставляются с гидравлическим или ручным типом.
* Поверхность путепроводов сверхзвуковой частотой и высокоточной землей с длительным сроком службы.
* Система шпинделя имеет высокую жесткость и точность.
* Инвертор используется для реализации переменной скорости.
Спецификация
Спецификация | Единица | АК-1000Б | АК-1250Б | АК-1400Б | АК-1600Б | |||
Макс. Повернись на кровать. | мм | 1000 | 1250 | 1400 | 1640 | |||
Макс, перевернись на перекрестный слайд. | мм | 630 | 880 | 1030 | 1250 | |||
Расстояние между центрами | мм | 1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||||
Максимальная длина поворота | мм | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||||
Ширина кровати | мм | 755 | 755 | 755 | 755 | |||
Грузоподъемность | в кг | 6000 (выбор: 8000) | 6000 (выбор: 8000) | 6000 (выбор: 8000) | 6000 (выбор: 8000) | |||
Нос спиндаля | мм | A2-15 | A2-15 | A2-15 | A2-15 | |||
Проходка спиндала | мм | 130 | 130 | 130 | 130 | |||
Конусовая вертикаль шпинделя | - | Метрический 140 | Метрический 140 | Метрический 140 | Метрический 140 | |||
Скорость вращения шпинделя (гидравлическая 4-ступенчатая, безступенчатая) | обороты в минуту | 5-320 | 5-320 | 5-320 | 5-320 | |||
Высота центра | мм | 500 | 625 | 700 | 820 | |||
Размер клюшки (4-яблоки) | мм | 1000 | 1000 | 1000 | 1000 | |||
Ось X/Z. Минимальная единица питания | мм | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
Скорость быстрого питания по оси X/Z | мм/мин | 3000/5000 | 3000/5000 | 3000/5000 | 3000/5000 | |||
Перемещение поперечно (X) | мм | 570 | 570 | 690 | 630 | |||
Тип столба инструмента | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||
Время смены инструмента | с | 2.6 | 2.6 | 2.6 | 2.6 | |||
Точность повторного позиционирования башни | мм | 0.01 | 0.01 | 0.01 | 0.01 | |||
Размер раздела инструмента | мм | 40х40 | 40х40 | 40х40 | 40х40 | |||
Диаметр хвостового перья | мм | 160 | 160 | 160 | 160 | |||
Путешествие хвостовых перьев | мм | 300 | 300 | 300 | 300 | |||
Конусовые перья хвостовых волосков | - | МТ6 | МТ6 | МТ6 | МТ6 | |||
Система с ЧПУ | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||
Рабочая точность | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Грубость поверхности | мм | Ра-1.6 | Ра-1.6 | Ра-1.6 | Ра-1.6 | |||

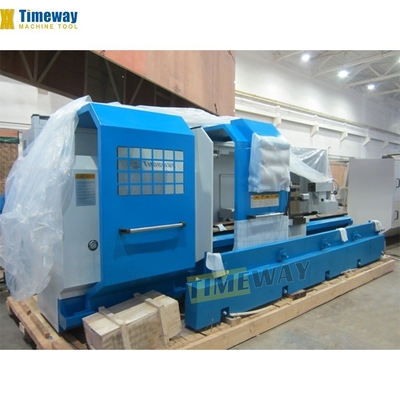

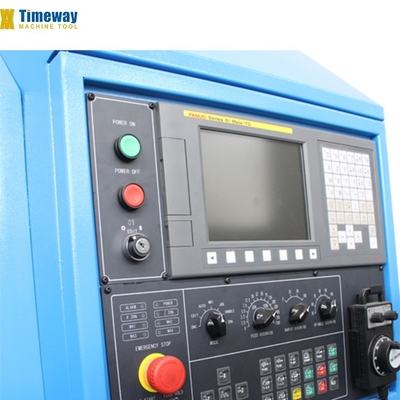

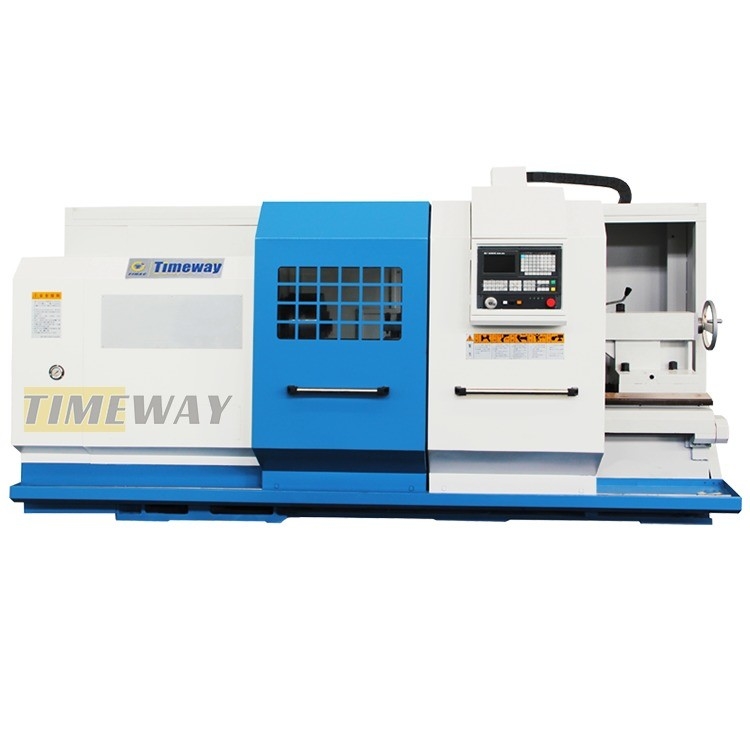

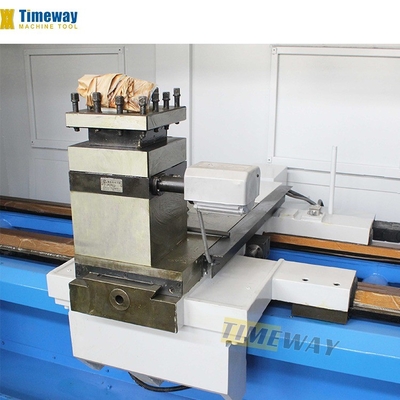

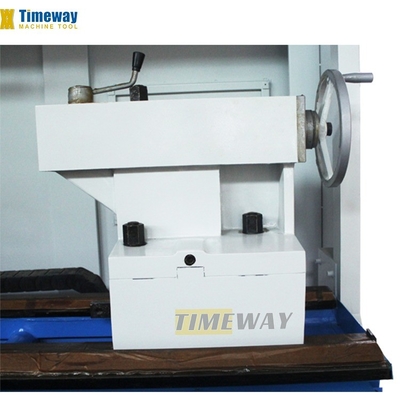

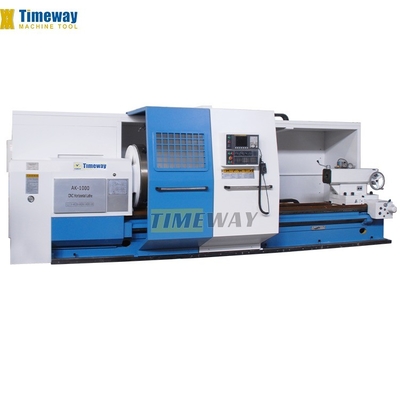

Подробные изображения
Профиль компании
Бизнес-диапазон: промышленное оборудование и компоненты, производство и обработка машин Основные продукты: станки, фрезерные машины, буровые машины, шлифовальные машины, машины с ЧПУ,Машина для стрижки.Прессовые тормоза, прокатные машины, вилочные погрузчики, системы управления машинами для транспортных средств Сертификация: ISO 9001, ISO 14001
Частые вопросы
1. кто мы?
Мы базируемся в Хэнане, Китай, начиная с 2010, продаем в Южную Америку ((20.00%), Африку ((15.00%), Восточную Европу ((15.00%), Южную Азию ((10.00%), Северную Америку ((10.00%), Океанию ((10.00%), Западную Европу ((10.00%),Юго-Восточная АзияВсего в нашем офисе около 11-50 человек.
2. как мы можем гарантировать качество?
Всегда образец предварительного производства перед серийным производством;
Всегда окончательный осмотр перед отправкой;
3Что вы можете купить у нас?
Степной стан, Степной стан, Степной стан, Степной стан, Степной стан, Степной стан
4Почему вы покупаете у нас, а не у других поставщиков?
Наш завод имеет более чем 50-летний опыт исследования и производства токарного станка и тяжелого рабочего станка, как обычного, так и CNC, нормального использования и специального использования и т.д.
5Какие услуги мы можем предоставить?
Принятые условия доставки: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, Express Delivery, DAF, DES;
Принятая валюта платежа:USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF;
Принятый вид оплаты: T/T,L/C,D/P D/A,Western Union, наличные;
Язык: английский,китайский,испанский,японский,португальский,немецкий,арабский,французский,русский,корейский,индийский,итальянский
Мы базируемся в Хэнане, Китай, начиная с 2010, продаем в Южную Америку ((20.00%), Африку ((15.00%), Восточную Европу ((15.00%), Южную Азию ((10.00%), Северную Америку ((10.00%), Океанию ((10.00%), Западную Европу ((10.00%),Юго-Восточная АзияВсего в нашем офисе около 11-50 человек.
2. как мы можем гарантировать качество?
Всегда образец предварительного производства перед серийным производством;
Всегда окончательный осмотр перед отправкой;
3Что вы можете купить у нас?
Степной стан, Степной стан, Степной стан, Степной стан, Степной стан, Степной стан
4Почему вы покупаете у нас, а не у других поставщиков?
Наш завод имеет более чем 50-летний опыт исследования и производства токарного станка и тяжелого рабочего станка, как обычного, так и CNC, нормального использования и специального использования и т.д.
5Какие услуги мы можем предоставить?
Принятые условия доставки: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, Express Delivery, DAF, DES;
Принятая валюта платежа:USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF;
Принятый вид оплаты: T/T,L/C,D/P D/A,Western Union, наличные;
Язык: английский,китайский,испанский,японский,португальский,немецкий,арабский,французский,русский,корейский,индийский,итальянский
Хотите узнать больше подробностей об этом продукте
