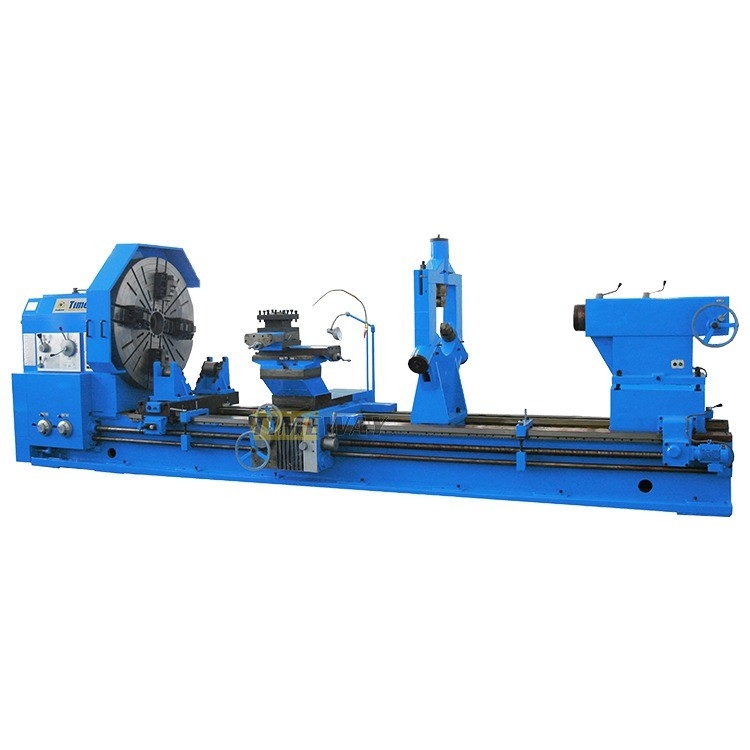

Максимальная длина поворота 2800/3800/4800/5800 мм Тяжелый горизонтальный токарный станк для промышленности
Подробная информация о продукте:
| Место происхождения: | SHN |
| Фирменное наименование: | TIMEWAY |
| Номер модели: | AL-1600 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $15,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 12000 | Диапазон скорости шпинделя ((r.p.m): | 3.15 - 315 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Ширина кровати (мм): | 1100 |
| Тип: | Горизонтальные | Мощность спиндового двигателя ((kW): | 30 |
| Напряжение: | 380V 50HZ 3PH или подлежащий продаже | Размер ((L*W*H): | 3120х2130х2380 |
| Масса (кг): | 20000 кг | Гарантия: | 1 год |
| Ключевые точки продаж: | Высокая точность | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Максимальное качание над кроватью: | 1600 mm |
| Поперечный супорт Максимальн Отбрасывать Над: | 1250 мм | Расстояние между осями: | 3000/4000/5000 мм |
| Максимальная длина поворота: | 2800/3800/4800/5800 мм | Ширина кровати: | 1100 мм |
| Грузоподъемность: | 16 тонн | Нос шпинделя: | A2-15 |
| Скважина шпинделя: | 100 mm | Свинцовая колючка: | Метрический 140 |
| Высота машины: | 2380 мм | Состояние: | новые |
| Взрыв спиндола ((мм): | 100 | Применимые отрасли: | Производственный завод, строительные работы |
| Местонахождение выставочного зала: | Египет, Франция, Германия, Саудовская Аравия, Индонезия, Марокко, Алжир, Украина, Австралия | Основные компоненты: | Насос, PLC |
| Максимальная вращаемая длина (мм): | 3000 mm | Год: | новые |
| Порт: | Китайский порт | ||
Характер продукции
Описание продукции
1. Этот серийный горизонтальный токарный станок подходит для обработки больших деталей отливок, сталей и цветных металлов. Он может обращать внешний круг, внутреннее отверстие, конечную поверхность, канавку, бурение,зануда и гнездование, и может обращать различные внутренние и внешние нити, такие как метрические, дюймовые, модульные и диаметрические.
2Машина имеет твердое тело, сильную жесткость, высокую мощность, широкий диапазон скоростей и способность к высокоскоростной и мощной резке.погрешность градуса цилиндра не более 0.05 мм в измерении длины 300 мм.
3Внутренние ребра имеют разумную компоновку и высокую жесткость, а рулевая рельса использует среднечастотный процесс измельчения.На поверхности скользящего руководства, применяется технология противоползучей гидропластинки, а динамические характеристики, такие как коэффициент затухания трения, находятся в оптимальном состоянии, что позволяет избежать возникновения низкоскоростных колебаний.
ползает.

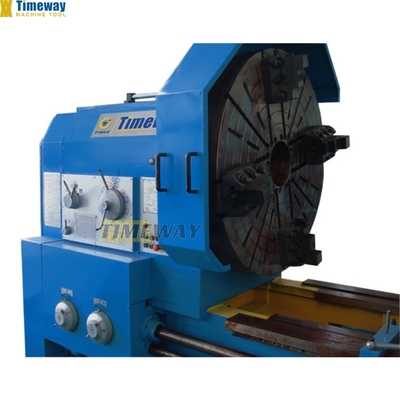

4. Подшипник шпинделя машины принимает известные брендовые продукты. Коробка шпинделя принимает симметричную структуру, чтобы сделать тепловую деформацию равномерной и избежать смещения центра шпинделя.Для уменьшения термической деформации, головка смазывается циклом масляной ванны.
Спиндл использует высокоточную комбинацию подшипников для прокатки и три поддерживающие конструкции, повышая точность и повышая жесткость.
5. Коленчатые механизмы в головке гасят и заземляются, чтобы обеспечить точную передачу и низкий уровень шума.небольшая термическая деформация и высокая точность, что позволяет шпинделю поддерживать относительно стабильную точность
при длительной эксплуатации.
6Стандартный диаметр отверстия шпинделя составляет Ф100мм, и используется тип соединения носа шпинделя A2-15, точность выхода шпинделя лучше.
7. Машина может быть использована для резки короткой конической поверхности с помощью верхнего инструментального столба (без AL-2500),и длинную коническую поверхность можно поворачивать с помощью верхнего столба инструмента и продольного питания вместе (без AL-2500).
8Высокая мощность, высокая жесткость и широкий диапазон скоростей для высокой скорости и мощной резки, диапазон скоростей 3,15-315 вращений в минуту с 33 скоростями.
9Машина является тяжелой машиной с максимальной грузоподъемностью 16 тонн, дополнительно может быть 20 тонн, использует широкие прямоугольные рельсы с хорошей стабильностью и жесткостью, ширина постели 1100 мм.
10Пенок хвостового ствола является вращающейся структурой, что уменьшает износ и тепло центров.
11Стандартные станки-инструменты, оснащенные электрическим двигателем, уменьшают интенсивность труда оператора и повышают эффективность работы.
2Машина имеет твердое тело, сильную жесткость, высокую мощность, широкий диапазон скоростей и способность к высокоскоростной и мощной резке.погрешность градуса цилиндра не более 0.05 мм в измерении длины 300 мм.
3Внутренние ребра имеют разумную компоновку и высокую жесткость, а рулевая рельса использует среднечастотный процесс измельчения.На поверхности скользящего руководства, применяется технология противоползучей гидропластинки, а динамические характеристики, такие как коэффициент затухания трения, находятся в оптимальном состоянии, что позволяет избежать возникновения низкоскоростных колебаний.
ползает.
4. Подшипник шпинделя машины принимает известные брендовые продукты. Коробка шпинделя принимает симметричную структуру, чтобы сделать тепловую деформацию равномерной и избежать смещения центра шпинделя.Для уменьшения термической деформации, головка смазывается циклом масляной ванны.
Спиндл использует высокоточную комбинацию подшипников для прокатки и три поддерживающие конструкции, повышая точность и повышая жесткость.
5. Коленчатые механизмы в головке гасят и заземляются, чтобы обеспечить точную передачу и низкий уровень шума.небольшая термическая деформация и высокая точность, что позволяет шпинделю поддерживать относительно стабильную точность
при длительной эксплуатации.
6Стандартный диаметр отверстия шпинделя составляет Ф100мм, и используется тип соединения носа шпинделя A2-15, точность выхода шпинделя лучше.
7. Машина может быть использована для резки короткой конической поверхности с помощью верхнего инструментального столба (без AL-2500),и длинную коническую поверхность можно поворачивать с помощью верхнего столба инструмента и продольного питания вместе (без AL-2500).
8Высокая мощность, высокая жесткость и широкий диапазон скоростей для высокой скорости и мощной резки, диапазон скоростей 3,15-315 вращений в минуту с 33 скоростями.
9Машина является тяжелой машиной с максимальной грузоподъемностью 16 тонн, дополнительно может быть 20 тонн, использует широкие прямоугольные рельсы с хорошей стабильностью и жесткостью, ширина постели 1100 мм.
10Пенок хвостового ствола является вращающейся структурой, что уменьшает износ и тепло центров.
11Стандартные станки-инструменты, оснащенные электрическим двигателем, уменьшают интенсивность труда оператора и повышают эффективность работы.
Спецификации | Единица | AL-1400 | AL-1600 | AL-1800 | |
Повернись к кровати | мм | 1440 | 1600 | 1800 | |
Поверните повозку | мм | 1050 | 1250 | 1450 | |
Максимальная длина заготовки | мм | 1000-16000 | 3000/4000/5000/6000/8000/10000/12000 | 3000/4000/5000/6000/8000/10000/12000 | |
Максимальная длина поворота | мм | 800-15800 | 2800/3800/4800/5800/7800/9800/11800 | 2800/3800/4800/5800/7800/9800/11800 | |
Протяженность направляющего пути | мм | 1100 | 1100 | 1100 | |
Максимальная масса заготовки | t | 16 | 16 | 16 | |
Нос спиндаля | - | A2-15 | A2-15 | A2-15 | |
Проходка спиндала | мм | 130 | 100 | 100 | |
Конечный отверстий шпинделя | - | Метрический 140 | метрика 140 | метрика 140 | |
Диапазон скоростей шпинда | r/min | Передняя часть: 3.15-315, обратная часть: 3.5-290 | Передняя часть: 3.15-315, обратная часть: 3.5-291 | Передняя часть: 3.15-315, обратная часть: 3.5-291 | |
Количество скоростей вращения шпинда | шаги | Передняя часть: 21, обратная часть: 12 | Передняя часть: 21, обратная часть: 12 | Передняя часть: 21, обратная часть: 12 | |
Продольная и перекрестная | виды | 56 | 56 | 56 | |
Кормление на оборот | мм/р | длинный продольный:0.1-12, перекресток:0.05-6 | длинный продольный:0.1-12, перекресток:0.05-6, верхний инструментальный столб: 0.025-3 | длинный продольный:0.1-12, перекресток:0.05-6, верхний инструментальный столб: 0.025-3 | |
Номер и диапазон метрической нитки | мм | 1-120 (44) | 1-120 (44) | 1-120 (44) | |
Номер и диапазон дюймовой нитки | ТПИ | 3/8-28 (31) | 28-1/4 (31) | 28-1/4 (31) | |
Номер и диапазон нитей модуля | МП | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | |
Номер и диапазон диаметров нитей | DP | 1-56 (25) | 1/2-56 (38) | 1/2-56 (38) | |
Расстояние между шпинделем и плоскостью инструмента | мм | 53 | 53 | 53 | |
Диапазон колебания столба инструмента | ° | ± 90 | ± 90 | ± 90 | |
Макс. пробег перекрестного слайда | мм | 800 | 850 | 900 | |
Максимальное движение верхнего слайда | мм | 360 | 360 | 360 | |
Секция ствола инструмента | мм | 50х50 | 50х50 | 50х50 | |
Проезд орудийного поста (на один поворот циферблата) | мм | 0.05 | 0.05 | 0.05 | |
Диа. из хвостового перья | мм | 260 | 260 | 260 | |
Путешествие хвостовых перьев | мм | 300 | 300 | 300 | |
Конические отверстия от хвостового перья | - | Метрический 80 | Метрический 80 | Метрический 80 | |
Основная мощность двигателя | КВ | 30 | 30 | 30 | |
Длина | мм | 4120-19120 гг. | 6120/7120/8120/9120/11120/13120/15120 | 6120/7120/8120/9120/11120/13120/15120 | |
Ширина | мм | 2100 | 2130 | 2330 | |
Высота | мм | 2325 | 2380 | 2480 | |

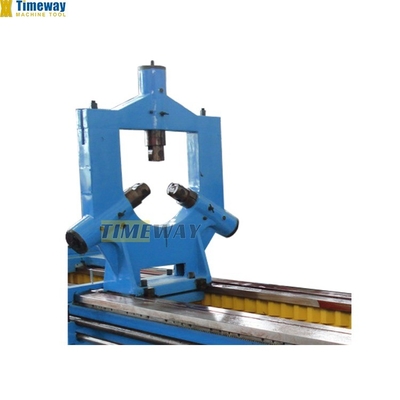

Независимый челюстно-тяжелый винт Постоянный отдыхМертвый центр 4-станционный инструментальный столб Система охлаждения Рабочая лампа Электрический подвижный хвостовой материал Инструменты и коробка с инструментами Клин и болты для выравнивания Руководство по эксплуатации | Лицевая пластина 2- или 3-осевое ДРО Защитник Чака Охранитель инструментального столба Заднее защитное устройство Поддержка ролика Ужасная привязанность. |
