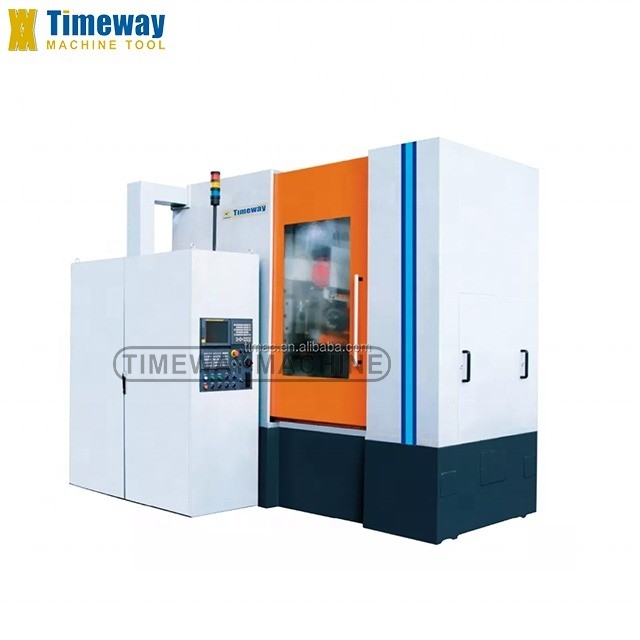

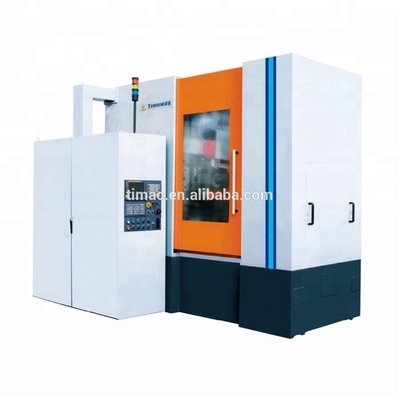

17500kg CNC высокоскоростной редукторный хоббинг-машина с 700rpm хоббинг спиндинговой скорости
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | Timac |
| Сертификация: | ISO9001 CE |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $150,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные поддоны или деревянные чехлы |
| Поставка способности: | 200 набор/наборов в Год |
|
Подробная информация |
|||
| CNC или нет: | CNC | Состояние: | новые |
|---|---|---|---|
| Тип: | Обкатывающая фрезерная машина | Видеосюжет выездной инспекции: | Предоставлено |
| Отчет об испытаниях машины: | Предоставлено | Вид сбыта: | Горячий продукт 2019 |
| Гарантия на основные компоненты: | 1 год | Основные компоненты: | Двигатель |
| Напряжение: | 380В/50Гц | Размер ((L*W*H): | Как фактическая ситуация |
| Гарантия: | 1 год | Ключевые точки продаж: | Автоматический |
| Масса (кг): | 17500 | Мощность (кВт): | 18 |
| Применимые отрасли: | Промышленное предприятие, ремонтные мастерские машинного оборудования, другое | Местонахождение выставочного зала: | Египет, Италия, Индия, Россия, Чили, Колумбия, Южная Африка, Малайзия |
| Виды обработки: | Металл для подшипников редукторов | Максимальный модуль передач: | 12 мм |
| Максимальная скорость рабочего стола: | 35rpm | Скорость закручивания шпинделя: | 700rpm |
| Количество зубов: | 6-600 | Максимальный диаметр и длина хобота: | 170*230 мм |
| Система управления: | Система FANUC 18i CNC | Максимальный диаметр заготовки: | 400 мм |
| Вес: | 17500 кг | Порт: | Китайский порт |
Характер продукции
Описание продукции
Производительность и особенности:
1. машина состоит из 6 осей с 4 координируемыми осями.
оси A - вращающее движение головки;
B-ось - вращающее движение шпинделя;
Ось С - вращающее движение рабочего стола;
Ось Х - радиальное движение питания;
Y-ось - тангенциальное движение питания;
Z-ось - осевое движение питания;
Четыре координированные оси управления: оси B, C, X и Z.
1. машина состоит из 6 осей с 4 координируемыми осями.
оси A - вращающее движение головки;
B-ось - вращающее движение шпинделя;
Ось С - вращающее движение рабочего стола;
Ось Х - радиальное движение питания;
Y-ось - тангенциальное движение питания;
Z-ось - осевое движение питания;
Четыре координированные оси управления: оси B, C, X и Z.
2. Проводить движения индекса и дифференциальной компенсации с помощью электронной коробки передач (EGB).
3Высокоскоростное тяжелое нагревание с многозапускным высокоскоростным нагревателем может быть выполнено.
4Функция диагностики ошибок доступна.
5Защита от быстрого отвода; в случае отключения питания или возникновения неисправности синхронно и быстро отводите плиту, чтобы избежать столкновения.
6. компактный конструктивный дизайн для экономии площади на полу; разумное расположение, чтобы легко работать.
7Двойная стена, ребрами усиленная и симметричная конструкция для постели и колонны обеспечивают стабильное тепловое распределение машины.
8Для шпинделя используется мощный двигатель спиндового тока переменного тока; для передачи используется высокоточный спиральный механизм;механизм устранения разрыва между двумя зубами расположен в конце цепи передачи.
9Специальный подшипник шпинделя используется для поддержания шпинделя, стальной вставленной направляющей и широкой прямоугольной направляющей используются для скольжения, таким образом обеспечивая высокую жесткость машины,хорошая антивибрационная способность и стабильная точность.
10. Укомплектован с горничной быстрой смены и горничной арборы автоматического зажимания устройства, и шпинделя перегрузки автоматического мониторинга и устройства сигнализации.
11. Сверхточные подшипники используются для поддержания шпинделя рабочего стола, сверхточная китайская патентная система двойных червяков используется для рабочего стола для осуществления беспропускной передачи,внизу рабочего стола расположен зажимательный цилиндр.
12- громоздкие компоненты имеют двойную стену, ребер-укрепленную и симметричную конструкцию;Таким образом, значительно увеличить жесткость машины, чтобы удовлетворить требованиям высокой скорости и тяжелой нагрузки hobbing.
13Чипы быстро эвакуируются из машины с помощью автоматического устройства для промывки чипов.охладитель охлаждается маслоохладителем и циркулирует симметрично между машинным покрытием и наружным резервуаром охладителя.
14Разумное расположение линий и кабелей обеспечивает надежность системы CNC.
15Отдельные гидравлические, смазочные и охлаждающие системы с маслоохладителями.
16Параметровое программирование.
3Высокоскоростное тяжелое нагревание с многозапускным высокоскоростным нагревателем может быть выполнено.
4Функция диагностики ошибок доступна.
5Защита от быстрого отвода; в случае отключения питания или возникновения неисправности синхронно и быстро отводите плиту, чтобы избежать столкновения.
6. компактный конструктивный дизайн для экономии площади на полу; разумное расположение, чтобы легко работать.
7Двойная стена, ребрами усиленная и симметричная конструкция для постели и колонны обеспечивают стабильное тепловое распределение машины.
8Для шпинделя используется мощный двигатель спиндового тока переменного тока; для передачи используется высокоточный спиральный механизм;механизм устранения разрыва между двумя зубами расположен в конце цепи передачи.
9Специальный подшипник шпинделя используется для поддержания шпинделя, стальной вставленной направляющей и широкой прямоугольной направляющей используются для скольжения, таким образом обеспечивая высокую жесткость машины,хорошая антивибрационная способность и стабильная точность.
10. Укомплектован с горничной быстрой смены и горничной арборы автоматического зажимания устройства, и шпинделя перегрузки автоматического мониторинга и устройства сигнализации.
11. Сверхточные подшипники используются для поддержания шпинделя рабочего стола, сверхточная китайская патентная система двойных червяков используется для рабочего стола для осуществления беспропускной передачи,внизу рабочего стола расположен зажимательный цилиндр.
12- громоздкие компоненты имеют двойную стену, ребер-укрепленную и симметричную конструкцию;Таким образом, значительно увеличить жесткость машины, чтобы удовлетворить требованиям высокой скорости и тяжелой нагрузки hobbing.
13Чипы быстро эвакуируются из машины с помощью автоматического устройства для промывки чипов.охладитель охлаждается маслоохладителем и циркулирует симметрично между машинным покрытием и наружным резервуаром охладителя.
14Разумное расположение линий и кабелей обеспечивает надежность системы CNC.
15Отдельные гидравлические, смазочные и охлаждающие системы с маслоохладителями.
16Параметровое программирование.
Спецификации | Объекты | GHS-400CNC6 | GHS-500CNC6 |
Макс. Диаметр заготовки. | мм | 400 | 500 |
Максимальный модуль заготовки | мм | 12 | 12 |
Максимальное осевое движение | мм | 400 | 400 |
Количество зубов | 6-600 | 6-600 | |
Максимальные размеры (диаметры, длина) | мм | Φ170*230 | Φ170*230 |
Проходка конической отверстия с винтом | ISO50 | ISO50 | |
Рабочий стол. | мм | Φ500 | Φ500 |
Максимальный угол вращения головки пластинки | дег | ±45 | ±45 |
Среднее расстояние между плитой и рабочим столом | мм | 45-315 | 45-345 |
Расстояние между осью планки и поверхностью рабочего стола | мм | 200-600 | 200-600 |
Расстояние между центральным концом и поверхностью рабочего стола | мм | 360-860 | 360-860 |
Максимальное движение тангенции (ось Y) | мм | 200 | 200 |
Максимальная скорость вращения шпинделя (ось B) | обороты в минуту | 700 | 700 |
Максимальная скорость рабочего стола ((ось С) | обороты в минуту | 35 | 35 |
Радиальное быстрое движение ((X-ось) | мм/мин | 3000 | 3000 |
Тангенциальное быстрое движение ((Y-ось) | мм/мин | 1500 | 1500 |
Аксиальное быстрое движение ((Z-ось) | мм/мин | 3000 | 3000 |
Линейное разрешение координат оси CNC | Дег. | 0.001 | 0.001 |
Разрешение вращающейся координаты оси CNC | Дег. | 0.001 | 0.001 |
Основная мощность двигателя | КВ | 18 | 18 |
Общая мощность | Ква | 55/50 Гц | 55/50 Гц |
Основная масса машины | в кг | 17500 | 17500 |
Сборка на столешнице на столешнице Φ40 Автоматическое зажимающее устройство Установка на заготовке Гидравлическая система Система охлаждения Система смазки Счетная система смазки Оливковый холодный аппарат для охлаждения Масляные холодильники для гидравлических и смазочных масел Система FANUC 18i CNC 10.4" цветной дисплей Интерфейс RS232 Диск для хранения машинных данных Электрический шкаф с кондиционером Указывающий шкаф с кондиционером Светодиод, указывающий состояние машины Функция управления двумя руками Выключатель безопасности Полностью закрытый предохранитель Сборник масляного тумана Конвейер с щебнями Кошелек с фишками Масляный пистолет с ручным промыванием чипов Изолирующие вибрационные подушки Специальные инструменты для установки и регулировки | Система СНК SIEMENS 840D Грограммирование человеко-машинного разговора Обработка червотолика методом тангенциального Установка на заготовке Функция автоматического выравнивания зубов Устройство для дебарбирования Функция резки конического корневого сплина Помощная поддержка заготовки Необязательное устройство на столешнице Коммерческие компоненты Япония FANUC 18i или Германия SIEMENS 840D CNC система Германия или Япония, спиндовые подшипники и другие подшипники с ключевым ключом Taiwan HIWIN шаровой винт Гидравлический компонент из Германии или США Немецкий уплотнительный компонент Южная Корея Германия P+F кодер Английский коллектор нефтяного тумана Тайваньский маслоохладитель Нанкинская система смазки |
