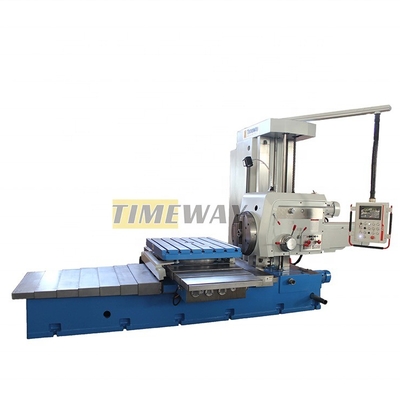

4-осевой шпиндель диаметром 110 мм горизонтальный буровой и фрезерной машины с цифровым управлением
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $50,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянная поддошка или деревянный корпус |
| Поставка способности: | 150 набор/наборов в Год |
|
Подробная информация |
|||
| Размер стола (мм): | 22 | Проезд стола (X) (мм): | 900 мм |
|---|---|---|---|
| Проезд стола (Y) (мм): | 900 мм | Перемещение стола (Z) (мм): | 1400 мм |
| Количество осей: | 4 | Проезд (ось W) (мм): | 600 мм |
| Видеосюжет выездной инспекции: | Предоставлено | Отчет об испытаниях машины: | Предоставлено |
| Вид сбыта: | Обычный продукт | Гарантия на основные компоненты: | 1 год |
| Основные компоненты: | Мотор, шестерня | Диапазон скорости шпинделя ((r.p.m): | 1800 оборотов в час |
| Тип: | Горизонтальные | Состояние: | новые |
| CNC или нет: | Нормально | Производственная мощность: | 150SETS/YEAR |
| Напряжение: | 380 В | Размер ((L*W*H): | 5016*3867*3148 мм |
| Масса (T): | 11,5 t | Гарантия: | 1 год |
| Ключевые точки продаж: | Многофункциональный | Применимые отрасли: | Производственное предприятие |
| Местонахождение выставочного зала: | Египет, Франция, Индонезия, Марокко, Чили, Алжир, Южная Африка, Кыргызстан, Япония, Австралия | Диаметр шпинделя: | 110 мм |
| Свинцовая колючка: | Морзе No.6 | Максимальный момент вращения шпинделя: | 1225N.m |
| Максимальная тяга оси: | 12250N | Настройки скорости шпинделя: | 22 |
| Ряд скорости шпинделя: | 8-1000 оборотов в минуту | Спиндел Основная мощность двигателя: | 7.5кВт |
| Максимальный крутящий момент: | 1960 н.м. | Диаметр облицовочной пластины: | 600 мм |
| Передняя пластина Диапазон скорости: | 4-200 оборотов в минуту | Порт: | Китайский порт |
Характер продукции
Описание продукции
Резюме машины
Классические серии горизонтальных фрезерных и буровых машин особенно подходят для грубого и отделочного буровых, а также
Большие, средние размеры и коробки типа компонентов фрезы. они превосходят во внутреннем отверстии свертывания, цилиндрического поворота и канавки радиальным
кормление слайд-остановки облицовочной пластины. вращение рабочего стола использует оптическое устройство позиционирования 4*90, подходящее для большого оборота заготовки
Система измерений точности DRO отвечает требованиям координат и линейки заготовки.
Большие, средние размеры и коробки типа компонентов фрезы. они превосходят во внутреннем отверстии свертывания, цилиндрического поворота и канавки радиальным
кормление слайд-остановки облицовочной пластины. вращение рабочего стола использует оптическое устройство позиционирования 4*90, подходящее для большого оборота заготовки
Система измерений точности DRO отвечает требованиям координат и линейки заготовки.
Особенности:

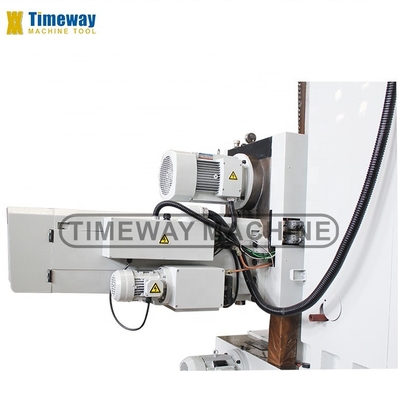

1.Высокое качество шпинделя:Трехслойный механизм обеспечивает высокую точность вращения, а трехточечная опора обеспечивает высокую жесткость и точность.
2.Удобный для пользователя макет:Гидравлический предварительный выбор управляет скоростью и
скорость подачи.

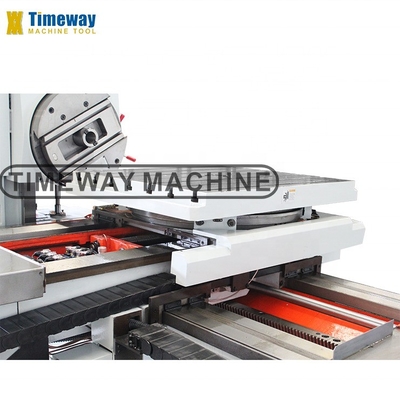

3.Точная и стабильная оптическая нацеленность:Устройство оптического наведения 4*90 рабочего стола обеспечивает высокую точность позиционирования и высокую точность при свертывании.
1.Высокое качество шпинделя:Трехслойный механизм обеспечивает высокую точность вращения, а трехточечная опора обеспечивает высокую жесткость и точность.
2.Удобный для пользователя макет:Гидравлический предварительный выбор управляет скоростью и
скорость подачи.
3.Точная и стабильная оптическая нацеленность:Устройство оптического наведения 4*90 рабочего стола обеспечивает высокую точность позиционирования и высокую точность при свертывании.
4.Электро-гидравлическая блокировка:Все подвижные компоненты оснащены электрогидравлическими блокировками.
5.Кровать:Наши высококачественные литья имеют полированные и закаленные направляющие.
стабильность.
стабильность.
6.Панель управления:Панель управления, доступная в подвешенном или качающемся виде, проста в использовании и уменьшает усталость оператора.
7.Внутренний дизайн: легко устанавливается, стабилен и точен с полностью закрытой конструкцией, чтобы предотвратить проникновение масла, охлаждающей жидкости и микросхем.
8Колонна: изготовлена из высококачественных отливок с заземлением и закаленными направлениями, оптимизированная конструкция легко поддерживает сборку.
8Колонна: изготовлена из высококачественных отливок с заземлением и закаленными направлениями, оптимизированная конструкция легко поддерживает сборку.
9Защитный корпус:Сварные высококачественные стальные пластины образуют превосходное защитное покрытие.
10.Гидравлическая система Давление регулируется через рельефный клапан.
11Главное вращение регулируется через переключатели на самой голове, возможны различные скорости вращения.
Спецификации | Объекты | TPX-110D | ||
Свинцовый | Диаметр | мм | 110 | |
Конечный | Морзе No.6 | |||
Макс. крутящий момент | N.m. | 1225 | ||
Максимальная осевая тяга | N | 12250 | ||
Настройки скорости | - | 22 | ||
Диапазон скорости | обороты в минуту | 8-1000 | ||
Основная мощность двигателя | КВ | 7.5 | ||
Пластина на лицевой стороне | Макс. крутящий момент | N.m. | 1960 | |
Диаметр | мм | 600 | ||
Диапазон скорости | обороты в минуту | 4-200 | ||
Настройки скорости | - | 18 | ||
Рабочий стол | Размеры | мм | 1250*1100 | |
Максимальная нагрузка. | в кг | 5000 | ||
Размер T-слота | мм | 22 | ||
Количество T-слотов | 7 | |||
Диапазон обработки | Максимальное движение по оси X | мм | 1600 | |
Максимальное движение по оси Y | мм | 1200 | ||
Максимальное движение по оси Z | мм | 1400 | ||
Максимальное движение вокруг оси W (спиндаль) | мм | 600 | ||
Максимальное движение по оси U (сдвиг пластинки с лицевой стороны) | мм | 180 | ||
Угол вращения оси B | ° | 360 | ||
Минимальное расстояние между спиндовым скребком и рабочим столом | мм | 0 | ||
Корм для животных | Быстрое пересечение X/Y/Z/W | мм/мин | 2500 | |
Диапазон питания осей для каждого вращения шпинда | мм/окружение | 0.04-6/0.01-1.88 | ||
Диапазон скоростей ((X) | мм/мин | - | ||
Точность | Точность линейного измерения ((X/Y/Z-ось) | мм | 0.005 | |
Точность линейного измерения ((ось B) | ° | 0.001 | ||
Общие характеристики | Размеры ((L*W*H) | мм | 5028*3359*3079 | |
Машины | в кг | 14000 | ||
Стандарт:
MT6 шпиндель (110 мм)
Метрический 80 шпиндель (130 мм)
Пластина на лицевой стороне
Подставка для инструментов
Рабочая лампа
Система охлаждения
Гидравлическая система
Смазочный насос
Смазочный насос
NEWALL X/Y-ось DRO
Управление ПЛК MITSUBISHI
Электрические компоненты с маркировкой CE
Уровневые клины и болты для фундамента
Рабочие инструменты
Рабочие инструменты
Руководство по эксплуатации
Необязательно:
ISO50 (7:24) шпиндель
NEWALL Z-ось DRO
Задняя колонна
Поворотное устройство и редукторы
