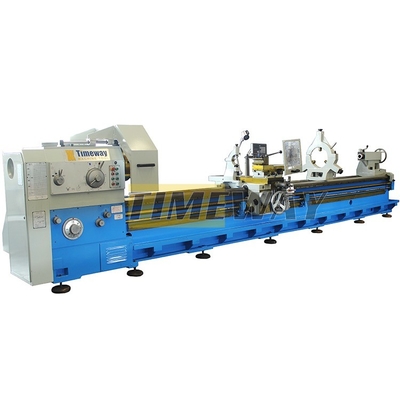

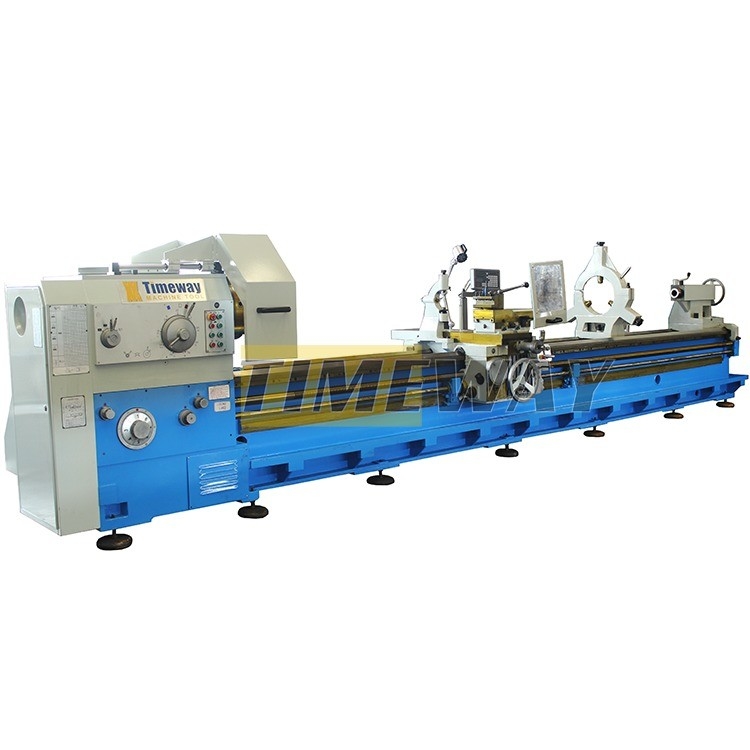

Специализированная тяжелая горизонтальная станковая машина с большой грузоподъемностью 3500 кг
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | Timeway |
| Номер модели: | AL-1600H |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $26,480.00/sets 1-2 sets |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 3000 | Диапазон скорости шпинделя ((r.p.m): | 0.8 - 160 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Средний вес | Ширина кровати (мм): | 380mm |
| Тип: | Горизонтальные | Напряжение: | 110 В/220 В |
| Размер ((L*W*H): | 13577*2479*2280 | Масса (кг): | 3500 кг |
| Гарантия: | 1 год | Ключевые точки продаж: | Легко управляется |
| Вид сбыта: | Обычный продукт | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Максимальн Вес Workpiece (kg): | 25000 | Свинцовая колючка: | BT1 |
| Крутящий момент: | 80000 Н.м. | Быстрая скорость подачи ((мм/мин): | 0 - 3000 мм/мин |
| Скорость питания (mm/min): | 0 - 2000 мм/мин | Станции инструментального поста: | 8, 4 |
| Имя: | Машины ручного токарного станка | Тип машины: | Горизонтальная металлическая станковая машина |
| Наименование продукта: | Ручная металлическая станковая машина | Ключевое слово: | Универсальные металлические токарные станки |
| Функция: | Обработка металла | Точность: | Высокая точность |
| Цвет: | на заказ | CNC или нет: | Норма |
| Обработка: | Workpiece металла | Расстояние между осями: | 1000 мм/1500 мм/2000 мм/3000 мм |
Характер продукции
Описание продукта
Горизонтальный крутящий стан тяжелой работы
Особенности:
1Устойчивая производительность: подходит для стабильной и прочной резки крупных и средних деталей, таких как литья, жесткие части и цветные металлы.
2.Высоко жесткое ложе: ложе изготавливается из литого конструктивного ложа. Внутренние ребра имеют разумную компоновку и высокую жесткость, а проводящая рельса использует среднечастотный процесс измельчения..На поверхности скользящего руководства применяется технология противоползучей пластинки руководства, а динамические характеристики, такие как коэффициент амортизации трения, находятся в оптимальном состоянии,тем самым избегая возникновения ползания на низкой скорости.
3.Высокая жесткость общей прокладки с протяженностью прокладки 600 мм, что гарантирует высокую стабильность и высокую точность машины, а также грузоподъемность прокладки до 3000 кг.
1Устойчивая производительность: подходит для стабильной и прочной резки крупных и средних деталей, таких как литья, жесткие части и цветные металлы.
2.Высоко жесткое ложе: ложе изготавливается из литого конструктивного ложа. Внутренние ребра имеют разумную компоновку и высокую жесткость, а проводящая рельса использует среднечастотный процесс измельчения..На поверхности скользящего руководства применяется технология противоползучей пластинки руководства, а динамические характеристики, такие как коэффициент амортизации трения, находятся в оптимальном состоянии,тем самым избегая возникновения ползания на низкой скорости.
3.Высокая жесткость общей прокладки с протяженностью прокладки 600 мм, что гарантирует высокую стабильность и высокую точность машины, а также грузоподъемность прокладки до 3000 кг.
Спецификация
Спецификация | Единица | AL-1600H | AL-2000H | AL-2500H |
Макс. Повернись на кровать. | мм | 1600 | 2000 | 2500 |
Макс. Свернуть на перекрестный слайд. | мм | 1250 | 1600 | 2200 |
Расстояние между центрами | мм | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 |
Макс. крутящий момент отката | N.m. | 80000 | 80000 | 80000 |
Ширина кровати | мм | 1600 (3 слайда) | 1600 (3 слайда) | 1600 (3 слайда) |
Грузоподъемность | тонны | 32 | 32 | 32 |
Конусовая вертикаль шпинделя | - | 75° | 75° | 75° |
Диаметр ключа | мм | 1600 | 1600/1800 | 1600/1800/2000 |
Диапазон скоростей шпинда | обороты в минуту | 0.8-160 (без шагов) | 0.8-160 (без шагов) | 0.8-160 (без шагов) |
Диапазон продольного питания | мм | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
Диапазон перекрестного питания | мм | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) |
Метрическая нить | мм | 2 - 40 | 2 - 40 | 2 - 40 |
Дюймовая нить | ТПИ | 1 - 14 | 1 - 14 | 1 - 14 |
Модульная нить | МП | 1.5-20 | 1.5-20 | 1.5-20 |
Макс. пробег перекрестного слайда | мм | 725 | 725 | 800 |
Максимальное движение верхнего слайда | мм | 600 | 600 | 600 |
Секция ствола инструмента | мм | 70х70 | 70х70 | 70х70 |
Диаметр хвостового перья | мм | 300 | 300 | 300 |
Путешествие хвостовых перьев | мм | 300 | 300 | 300 |
Конусовые перья хвостовых волосков | - | 100, 1:7 | 100, 1:7 | 100, 1:7 |
Скорость быстрой подачи хвостовой части | мм/мин | 3000 | 3000 | 3000 |
Быстрая скорость подачи хвостового перья | мм/мин | 664 | 664 | 664 |
Основная мощность двигателя | КВ | 75 | 75 | 75 |
Длина машины | мм | 13577 ~ 21577 | 13577 ~ 21577 | 13577 ~ 21577 |
Ширина машины | мм | 2479 | 2479 | 2515 |
Высота машины | мм | 2280 | 2580 | 2655 |
Подробные изображения
Поворачивание внешней поверхности
После того, как машина отвечает всем геометрической точности, мы будем тестировать стержень на горизонтальном токарном станке, и проверить фактическую обработку
точность (круглость и цилиндричность).
Устройство:

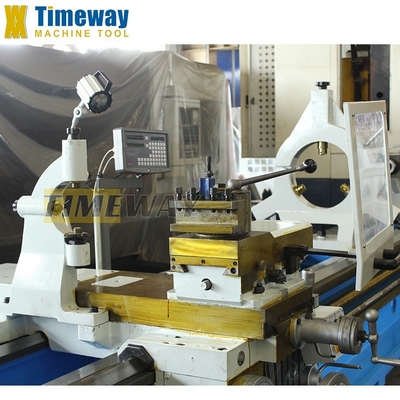

Ручная 4-станционная орудие столб поставляется в стандартном исполнении, имеют сильную сцепление силы и высокую жесткость.
Защита для инструментального столба является необязательной, соответствует стандарту CE.

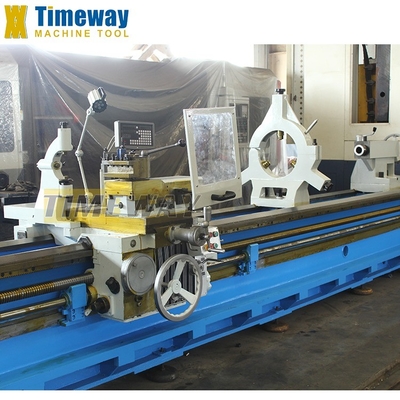

Следующий отдых подходит для поворота тонкой длины стержня, эффективно уменьшить вытекание вращающейся стержня
Защита для инструментального столба является необязательной, соответствует стандарту CE.
Следующий отдых подходит для поворота тонкой длины стержня, эффективно уменьшить вытекание вращающейся стержня
Поверхность конца поворота
После того, как все токарные станки делают все тесты геометрической точности, мы также обработка дисковых частей, и проверить вертикальность креста
Слайд.
Слайд.
