BT50 Шпиндельная колючая машина VMC1160G 4-осевая CNC фрезерная машина для вертикального центра обработки
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | timeway |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $50,000.00/sets 1-2 sets |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT1 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Масса (T): | 6200 kg | Размер стола (мм): | 1360*700 |
| Система управления с ЧПУ: | Фанук | Проезд стола (X) (мм): | 1100 |
| Проезд стола (Y) (мм): | 600 | Перемещение стола (Z) (мм): | 600 |
| Точность позиционирования (мм): | ±0.003 | Повторяемость (X/Y/Z) (мм): | ±0.001 |
| Диапазон скорости шпинделя ((r.p.m): | 0 - 8000 оборотов в час | Максимальн Таблица Нагрузка (kg): | 800 кг |
| Скорость питания (mm/min): | 0 - 3600 мм/мин | Минуты смены инструмента: | 0.5 |
| Пропускная способность инструментального магазина: | 24 | Ключевые точки продаж: | Автоматическая, конкурентоспособная цена, высокая точность, легкая в эксплуатации |
| Гарантия: | 1 год | Вид сбыта: | Новый продукт 2024 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Мощность обработки: | Средний вес |
| Взрыв спиндола ((мм): | 0 | Крутящий момент: | 12 Н.м |
| Быстрая скорость подачи ((мм/мин): | 0 - 2400 мм/мин | Наименование продукта: | 3-осевой вертикальный ЦНЦ-оборудование |
| Тип машины: | Вертикальный подвергая механической обработке центр | Модель: | VMC1160G |
| Цвет: | Запрос клиента | Система управления: | СИМЕНС GSK FANUC (опционное) |
| Скорость вращения шпинделя: | 8000 об/мин | Размер рабочего стола: | 1200*600 мм |
| Послепродажное обслуживание: | 1 год | Тип рулевого канала: | X/Y:линейный; Z: скользящий |
| Грузоподъемность: | 800 кг | ||
Характер продукции
Описание продукции
4-осевой центр вертикальной обработки с ЧПУ
Размер стола:1200×600 мм
Приложения вертикального станка обработки:
Вертикальный обрабатывающий центр серии VMC - это вертикальный обрабатывающий центр, управляемый с помощью ЦНК (устройство компьютерного численного управления) и выполняющий обработку резки.прокалывание и фрезирование; он может решить проблему обработки сложных, точных, мелких партий и многообразных деталей.
Оборудована 4-й осью для обработки круглых деталей.
Оборудована крутящимся столом NC типа колыбели оси B+C.
Оборудована вращающимся столом NC по оси A+C.
Оборудовано вращающейся головой (ось B) + вращающимся столом NC (ось C).
Оборудована 4-й осью для обработки круглых деталей.
Оборудована крутящимся столом NC типа колыбели оси B+C.
Оборудована вращающимся столом NC по оси A+C.
Оборудовано вращающейся головой (ось B) + вращающимся столом NC (ось C).
Технический параметр
Спецификация | Единица | VMC1160G |
Тип направляющей оси X/Y/Z | / | Линейная проводная рельса |
Мощность | ||
Поездка по оси Х | мм | 1100 |
Поездка по оси Y | мм | 600 |
Поездка по оси Z | мм | 600 |
Таблица | ||
Размер стола | мм | 1200×600 |
Грузоподъемность | в кг | 800 |
Т-слоты (No./width/pitch) | мм | 5-18-100 |
Расстояние между носом шпинделя и центром стола | мм | 120-720 |
Свинцовый | ||
Расстояние от центра шпинделя до колонны | мм | 672 |
Конусовая вертикаль шпинделя | / | БТ - 40 |
Скорость вращения шпинделя | r/min | 8000 |
Основная мощность двигателя | КВ | "Слушай, что я говорю!" 15/11 |
3 оси (X/Y/Z) | ||
Сила сервомотора X/Y/Z оси (MITSUBISHI) | КВ | 3/3/3 |
Сервомотор X/Y/Z оси (FANUC) | Nm | β22/β22/β22 |
Скорость быстрого питания по оси X/Y/Z | м/мин | 36/36/36 |
Скорость подачи на оси X/Y/Z | мм/мин | 0-10000 |
Точность | ||
Точность позиционирования по оси X/Y/Z | мм | ± 0,003/300 |
Точность повторного позиционирования по оси X/Y/Z | мм | ± 0,003/300 |
Журнал инструментов (ATC) | ||
Стиль ATC | / | Диск |
Способность ATC | инструменты | 24 |
Время смены инструмента (от инструмента к инструменту) | Второй | 1.4 |
Максимальная масса инструмента | в кг | 8 |
Максимальный диаметр инструмента | мм | Φ78/Φ120 (пустой) |
Максимальная длина инструмента | мм | 300 |
Прочие | ||
Электрическое питание | КВА | 25 |
Требуется давление воздуха | в кг/см2 | 6-8 |
Система балансировки Z-оси | / | Азотный баланс |
Машины | в кг | 6200 |
Общие размеры (LxWxH) | мм | 3200×2560×2960 |
Система с ЧПУ | / | FANUC/MITSUBISHI |
Подробные изображения

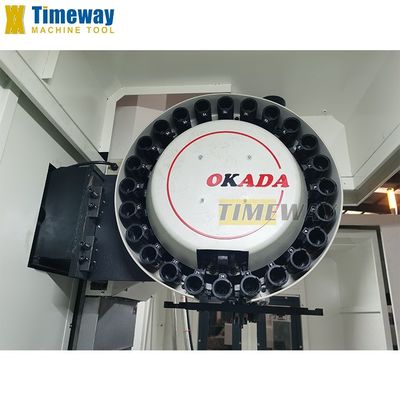

Тайваньский журнал инструментов
1Стандартный с Тайванем 24 магазин инструментов, двойной зажим для быстрой замены.
Время смены инструмента всего 3 секунды.
2Бренд:

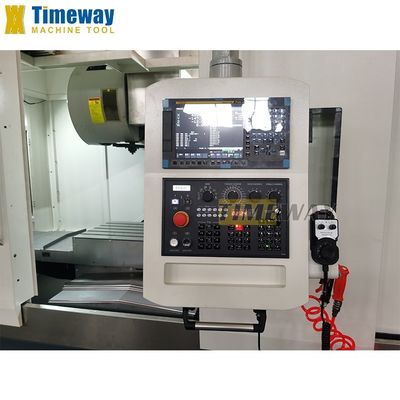

Система контроля
Контроллер CNC: KND,GSK, HNC ((China),SIEMENS, FANUC;
Различные системы CNC для клиентов на выбор.
ТАЙВАН ПРЕЦИОННАЯ СПИНДЛА
Меньшая вибрация, более сильная комбинация
1. Конический размер шпинделя - BT50;2Скорость вращения шпинделя 8000 вращений в минуту, может увеличиваться до 10000 вращений в минуту или 12000 вращений в минуту;
Рабочий стол
Материал литья станка-инструмента - высококачественное высокопрочное чугунное HT300, с высокой прочностью на растяжение и высокой точностью измерений;Увеличение жесткости и жесткости Хорошее износостойкость и длительный срок службы.

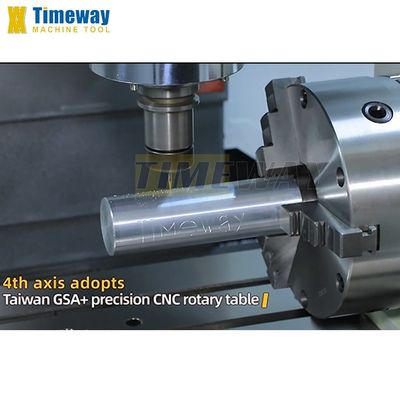

4 ОСНОГОВОДНОЕ СВОИВАНИЕ+РОТАРНАЯ Таблица с ЧПУ
Скручивание 4-й оси и вращающийся стол NC являются необязательными.
5 ОСНОГО ПОВОДИТЕЛЬНОГО+РОТАРНОГО Таблицы с ЧПУ
Конкретная конфигурация может быть настроена в соответствии с требованиями клиента.
ТАЙВАН ПРЕЦИЗИОННЫЕ ЛИНЕЙНЫЕ РЕЛИ
1Тайваньская высокоскоростная роликовая линейная проводная рельса, точность позиционирования может достигать класса μm
2Бренд: HIWIN или PMI
2Бренд: HIWIN или PMI
SCHNEIDER ЭЛЕКТРИЧЕСКИЕ Компоненты
1. с электрическими компонентами безопасности Schneider
2. быстрая подставка как стандартная
ПОЛНОЕ ПРИЛОЖЕНИЕ
Полный корпус - стандарт.
Тип цепи
Конвейер с цепным конвейером является необязательным.
Аксессуары
* Контроллер CNC: KND,GSK, HNC (Китай),SIEMENS, FANUC; *24 инструмент ATC ((тип диска); *Полный корпус; *Взрыв воздуха в центре шпинделя; *Рабочая лампа; *Пилотная лампа; * интерфейс USB и LAN; * Ручной импульсный генератор (MPG); *Централизованная автоматическая смазочная система. *Система охлаждения. *теплообменник для электрического шкафа; *Блоки и болты для выравнивания *Сборник и инструменты; * Гивин ведущий винт; *Учебное пособие по эксплуатации (англ.) | · Скручивание 4-й оси · Ротационный стол NC · Прямоприводный шпиндель · Круговая насадка охлаждающей жидкости · Охлаждающая жидкость через шпиндель ((CTS) · Охладитель масла для шпинделя · Кондиционер для электрического шкафа · Автоматическая система измерения · Конвейер с винтовыми фиксаторами · Конвейер с цепным конвейером · Безопасные двери · Скиммер для очистки масла |
