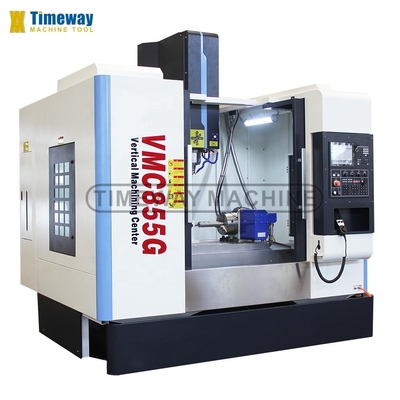

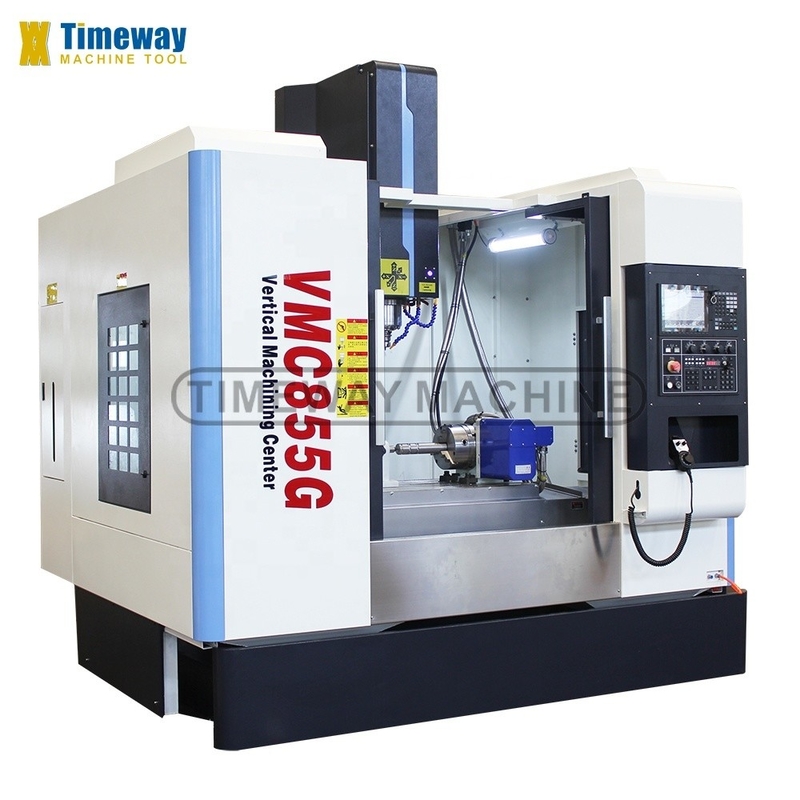

Высокопроизводительный вертикальный центр обработки CNC с 1 минутой смены инструмента
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Сертификация: | EAC, ISO |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $45,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 200 комплектов/сетов в месяц |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT2 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Размер ((L*W*H): | 2800х2350х2800 мм | Масса (T): | 5.2 Т |
| Размер стола (мм): | 550x1000 мм | Система управления с ЧПУ: | GSK, FANUC, Siemens |
| Количество осей: | 3 | Проезд стола (X) (мм): | 800 |
| Проезд стола (Y) (мм): | 550 | Перемещение стола (Z) (мм): | 550 |
| Точность позиционирования (мм): | ±0.005 | Повторяемость (X/Y/Z) (мм): | ±0.005 |
| Диапазон скорости шпинделя ((r.p.m): | 0.1 - 8000 оборотов в час | Мощность спиндового двигателя ((kW): | 11 |
| Максимальн Таблица Нагрузка (kg): | 500 кг | Скорость питания (mm/min): | 0.1 - 10000 мм/мин |
| Минуты смены инструмента: | 1 | Пропускная способность инструментального магазина: | 24, прочие |
| Ключевые точки продаж: | Долгий срок службы | Гарантия: | 12 месяцев |
| Напряжение: | 200-480V | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Система управления: | FANUC 0i- MF или SIEMENS 808D |
| Тип машины: | Вертикальная фрезерная машина с ЧПУ | Рабочая точность: | IT6 |
| Четвертая ось: | Необязательно | Журнал инструментов: | АТС дискового типа |
| Умение оборудования ATC: | 24 инструмента | Вес инструмента: | 8 кг |
| Длина инструмента: | 300 мм | После гарантийного обслуживания: | Поддержка онлайн |
| Применимые отрасли: | Машиностроительные цехи, производственные предприятия | Местонахождение выставочного зала: | Египет, Канада, США, Италия, Франция, Германия, Бразилия, Мексика, Россия, Испания, Марокко, Аргенти |
| Быстрая скорость подачи ((m/min): | 48 | Основные компоненты: | Система FANUC или SIEMENS CNC |
Характер продукции
Описание продукции
Приложения вертикального станка обработки:
Вертикальный обрабатывающий центр серии VMC-G представляет собой вертикальную фрезерную машину, управляемую CNC (устройство компьютерного численного управления) и выполняющую обработку резки.прокалывание и фрезирование; он может решить проблему обработки сложных, точных, небольших партий и многообразных деталей.
Спецификация | Единица | VMC850G | VMC855G |
Тип направляющей оси X/Y/Z | / | Линейная проводная рельса | Линейная проводная рельса |
Мощность | |||
Поездка по оси Х | мм | 800 | 800 |
Поездка по оси Y | мм | 500 | 550 |
Поездка по оси Z | мм | 500 | 550 |
Таблица | |||
Размер стола | мм | 1000×500 | 1000×550 |
Грузоподъемность | в кг | 500 | 500 |
Т-слоты (No./width/pitch) | мм | 5-18-100 | 5-18-100 |
Расстояние между носом шпинделя и центром стола | мм | 110-610 | 110 - 660 |
Свинцовый | |||
Расстояние от центра шпинделя до колонны | мм | 524 | 600 |
Конусовая вертикаль шпинделя | / | БТ - 40 | БТ - 40 |
Скорость вращения шпинделя | r/min | 8000 | 8000 |
Основная мощность двигателя | КВ | 7.5/11 | 7.5/11 |
3 оси (X/Y/Z) | |||
Сила сервомотора X/Y/Z оси (MITSUBISHI) | КВ | 2/2/3 | 2/2/3 |
Сервомотор X/Y/Z оси (FANUC) | Nm | β12/β12/β22 | β12/β12/β22 |
Скорость быстрого питания по оси X/Y/Z | м/мин | 48/48/48 | 48/48/48 |
Скорость подачи на оси X/Y/Z | мм/мин | 0-10000 | 0-10000 |
Точность | |||
Точность позиционирования по оси X/Y/Z | мм | ± 0,003/300 | ± 0,003/300 |
Точность повторного позиционирования по оси X/Y/Z | мм | ± 0,003/300 | ± 0,003/300 |
Журнал инструментов (ATC) | |||
Стиль ATC | / | Диск | Диск |
Способность ATC | инструменты | 24 | 24 |
Время смены инструмента (от инструмента к инструменту) | Второй | 1.4 | 1.4 |
Максимальная масса инструмента | в кг | 8 | 8 |
Максимальный диаметр инструмента | мм | Φ78/Φ120 (пустой) | Φ78/Φ120 (пустой) |
Максимальная длина инструмента | мм | 300 | 300 |
Прочие | |||
Электрическое питание | КВА | 20 | 20 |
Требуется давление воздуха | в кг/см2 | 6-8 | 6-8 |
Система балансировки Z-оси | / | - Нет. | - Нет. |
Машины | в кг | 4200 | 5200 |
Общие размеры (LxWxH) | мм | 2800×2250×2600 | 2800х2350х2800 |
Система с ЧПУ | / | FANUC/MITSUBISHI | FANUC/MITSUBISHI |
√ Система FANUC 0i MF с ЧПУ √ X/Y/Z: линейные проводники √ Тайвань BT40 шпиндель, 8000 оборотов в минуту √ Тайваньский дисковый ATC с 24 инструментами √ полный корпус √ Ручный импульсный генератор (MPG) √ интерфейс USB и LAN √ Рабочая лампа √ Пилотная лампа √ Система охлаждения √ Централизованная автоматическая смазочная система √ Взрыв воздуха из шпинделя √ воздушная пушка √ Фрезерная сторона и шип √ теплообменник для электрического шкафа √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4-я ось _ Прямоприводный шпиндель (10000, 12000, 15000 оборотов в минуту) _ Круговая насадка охладителя Охладитель через шпиндель (CTS) Охладитель масла _ Кондиционер _ Конвейер для чипов цепного типа _ Водяной пистолет _ Безопасные двери _ Система измерения инструмента _ Система измерения заготовки |
Подробная информация о машине
Я не знаю, что делать.
>> Тайвань высоко жесткий точный шпиндель, приводящийся ремнем сервомотором, большой крутящий момент, высокая скорость шпинделя и низкий шум.
Я не знаю, что делать.
>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.
>> Опциональный Taiwan TJR NC вращающийся стол для 4-й оси для обработки круглых деталей и реализации 4-осевой связи.
Я не знаю, что делать.
>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.
>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не знаю, что делать.
>> Выберите Тайвань BT40 дисковый журнал инструмента, свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не знаю, что делать.
>> Стабильная система CNC гарантирует всю рабочую производительность центра вертикальной обработки CNC.
>> Система Mitsubishi CNC поставляется в качестве опции.
Я не знаю, что делать.
>> Конвейер с цепным конвейером поставляется в качестве опции.
Почему выбирать нас?
Лазерный интерферометр Renishaw для центра вертикальной обработки с помощью ЧПУ:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
