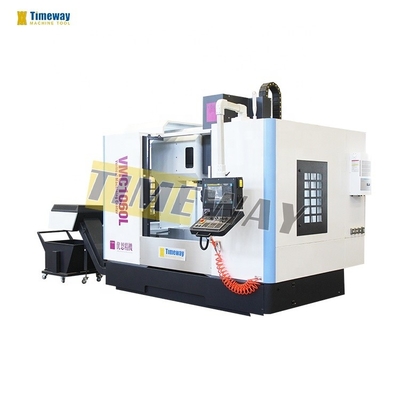

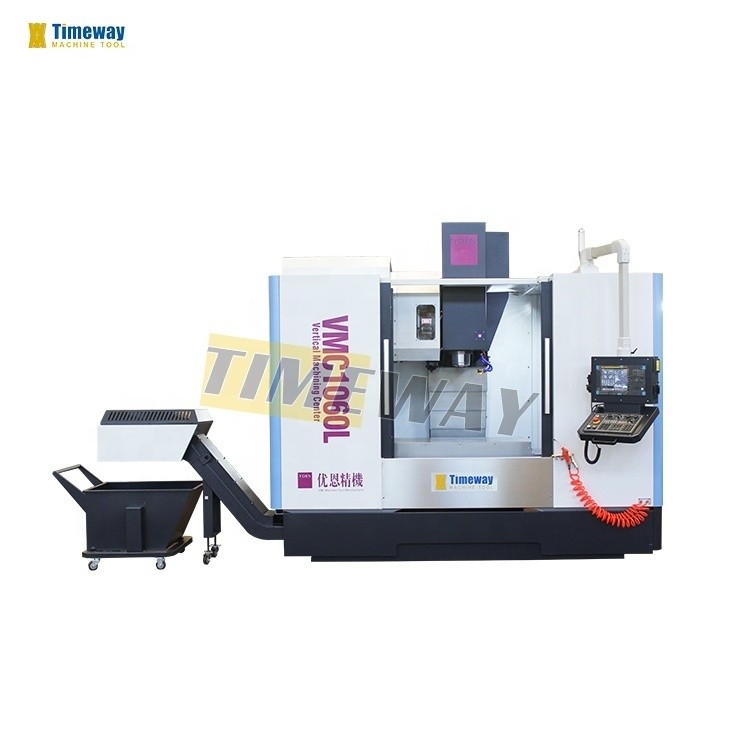

VMC Center Milling Machine с режимом автоматического управления и высокой скоростью подачи
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMEWAY |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $49,999.00/sets >=1 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT2 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Размер ((L*W*H): | 3200х2560х2960 мм | Масса (T): | 6.3 Т |
| Размер стола (мм): | 1200x600 | Система управления с ЧПУ: | Фанук |
| Количество осей: | 3 | Проезд стола (X) (мм): | 1000 |
| Проезд стола (Y) (мм): | 600 | Перемещение стола (Z) (мм): | 600 |
| Точность позиционирования (мм): | ±0.008 | Повторяемость (X/Y/Z) (мм): | ±0.005 |
| Диапазон скорости шпинделя ((r.p.m): | 1 - 8000 оборотов в час | Мощность спиндового двигателя ((kW): | 11/15 |
| Максимальн Таблица Нагрузка (kg): | 800 кг | Скорость питания (mm/min): | 1 - 10000 мм/мин |
| Минуты смены инструмента: | 2 | Пропускная способность инструментального магазина: | 24 |
| Ключевые точки продаж: | Долгий срок службы | Гарантия: | 12 месяцев |
| Напряжение: | 220-480 В | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Тип машины: | Большой центр вертикальной обработки с ЧПУ |
| Цвет: | Черная белизна | Режим управления: | Автоматический |
| Система управления: | FANUC 0i МФ | Максимальный пробег стола: | 1000/600 |
| Максимальное движение головного снаряжения: | 600 | T-слоты: | 5-18х110 |
| Железная дорога оси X/Y/Z: | линейный рельс | Железная дорожка Z-оси: | Сползать рельс |
| Журнал инструментов: | Инструменты типа диска 24 ATC | Применимые отрасли: | Ремонтные машины, Фабрика продуктов питания и напитков, Ресторан, розничная торговля, Строительные р |
| Местонахождение выставочного зала: | США, Италия, Франция, Германия, Бразилия, Перу, Мексика, Россия, Испания, Узбекистан, Австралия | Быстрая скорость подачи ((m/min): | 36/36/15 |
| Основные компоненты: | Система FANUC CNC | ||
Характер продукции
Описание продукции
Приложения вертикального станка обработки:
Вертикальный обрабатывающий центр серии VMC - это вертикальный обрабатывающий центр, управляемый с помощью ЦНК (устройство компьютерного численного управления) и выполняющий обработку резки.прокалывание и фрезирование; он может решить проблему обработки сложных, точных, небольших партий и многообразных деталей.
Спецификация | Единица | VMC650L |
Тип направляющей оси X/Y/Z | / | X/Y: линейная проводная рельса, Z: скользящая проводная рельса |
Мощность | ||
Поездка по оси Х | мм | 1000 |
Поездка по оси Y | мм | 600 |
Поездка по оси Z | мм | 600 |
Таблица | ||
Размер стола | мм | 1200×600 |
Грузоподъемность | в кг | 800 |
Т-слоты (No./width/pitch) | мм | 5-18-110 |
Расстояние между носом шпинделя и центром стола | мм | 120-720 |
Свинцовый | ||
Расстояние от центра шпинделя до колонны | мм | 655 |
Конусовая вертикаль шпинделя | / | BT2 - - - - - - - - - |
Скорость вращения шпинделя | r/min | 8000 |
Основная мощность двигателя | КВ | "Слушай, что я говорю!" 15/11 |
3 оси (X/Y/Z) | ||
Сила сервомотора X/Y/Z оси (MITSUBISHI) | КВ | 3/3/3 |
Сервомотор X/Y/Z оси (FANUC) | Nm | β22/β22/β22 |
Скорость быстрого питания по оси X/Y/Z | м/мин | 36/36/15 |
Скорость подачи на оси X/Y/Z | мм/мин | 0-10000 |
Точность | ||
Точность позиционирования по оси X/Y/Z | мм | ±0.008 |
Точность повторного позиционирования по оси X/Y/Z | мм | ±0.006 |
Журнал инструментов (ATC) | ||
Стиль ATC | / | Диск |
Способность ATC | инструменты | 24 |
Время смены инструмента (от инструмента к инструменту) | Второй | 1.4 |
Максимальная масса инструмента | в кг | 8 |
Максимальный диаметр инструмента | мм | Φ78/Φ120 (пустой) |
Максимальная длина инструмента | мм | 300 |
Прочие | ||
Электрическое питание | КВА | 25 |
Требуется давление воздуха | в кг/см2 | 6-8 |
Система балансировки Z-оси | / | Тяжелое литье |
Машины | в кг | 6300 |
Общие размеры (LxWxH) | мм | 3200×2560×2960 |
Система с ЧПУ | / | FANUC/MITSUBISHI |
√ Система FANUC 0i MF с ЧПУ √ X/Y: линейные проводники, Z: скользящие проводники √ Тайвань BT40 шпиндель, 8000 оборотов в минуту √ Тайваньский дисковый ATC с 24 инструментами √ полный корпус √ Ручный импульсный генератор (MPG) √ интерфейс USB и LAN √ Рабочая лампа √ Пилотная лампа √ Система охлаждения √ Централизованная автоматическая смазочная система √ Взрыв воздуха из шпинделя √ воздушная пушка √ Фрезерная сторона и шип √ теплообменник для электрического шкафа √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4-я ось _ Прямоприводный шпиндель (10000, 12000, 15000 оборотов в минуту) _ Круговая насадка охладителя Охладитель через шпиндель (CTS) Охладитель масла _ Кондиционер _ Конвейер для чипов цепного типа _ Водяной пистолет _ Безопасные двери _ Система измерения инструмента _ Система измерения заготовки |
Подробная информация о машине
Я не знаю, что делать.
>> Стандартный Тайвань высокой жесткости точного шпинделя, стабильной работы и низкого шума.
>> В соответствии с требованиями клиента, мы можем предоставить 10000/12000/15000 оборотов / мин высокоскоростной шпиндель с масло охладитель.
Я не знаю, что делать.
>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.
>> Опциональный Taiwan TJR NC вращающийся стол для 4-й оси для обработки круглых деталей и реализации 4-осевой связи.
Я не знаю, что делать.
>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.
>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не знаю, что делать.
>> Выберите Тайвань BT40 дисковый журнал инструмента, свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не знаю, что делать.

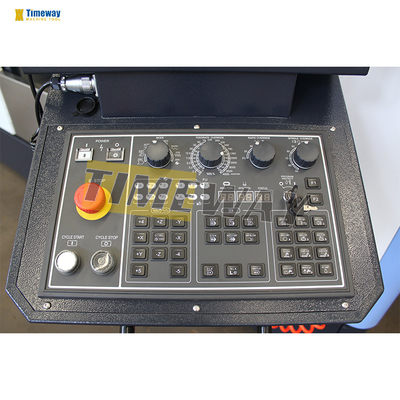

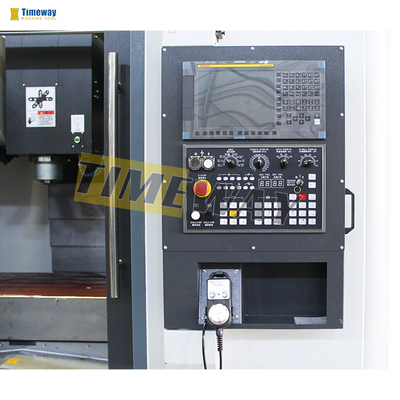

>> Стабильная система CNC гарантирует всю рабочую производительность центра вертикальной обработки CNC.
>> Стандартная система FANUC 0i MF CNC. Система Mitsubishi CNC поставляется в качестве опции.
Я не знаю, что делать.
>> Конвейер с цепным конвейером поставляется в качестве опции.
Почему выбирать нас?
Лазерный интерферометр Renishaw для центра вертикальной обработки с помощью ЧПУ:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
