Оборудована 4-й осью для обработки круглых деталей.
Оборудована крутящимся столом NC типа колыбели оси B+C.
Оборудована вращающимся столом NC по оси A+C.
Оборудовано вращающейся головой (ось B) + вращающимся столом NC (ось C).
 |
24 Инструменты ATC Вместимость Вертикальный тип фрезерной машины для специализированного центра обработки
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC, TIMEWAY |
| Сертификация: | ISO9001, CE |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $35,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус |
| Поставка способности: | 300 набор/наборов в Год |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT2 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Размер ((L*W*H): | 3200х2560х2960 мм | Масса (T): | 6.3 Т |
| Размер стола (мм): | 1200x600 | Система управления с ЧПУ: | SIEMENS |
| Количество осей: | 3 | Проезд стола (X) (мм): | 1000 |
| Проезд стола (Y) (мм): | 600 | Перемещение стола (Z) (мм): | 600 |
| Точность позиционирования (мм): | ±0.01 | Повторяемость (X/Y/Z) (мм): | ±0.008 |
| Диапазон скорости шпинделя ((r.p.m): | 1 - 8000 оборотов в час | Мощность спиндового двигателя ((kW): | 11/15 |
| Максимальн Таблица Нагрузка (kg): | 800 кг | Скорость питания (mm/min): | 1 - 10000 мм/мин |
| Минуты смены инструмента: | 2 | Пропускная способность инструментального магазина: | 24 |
| Ключевые точки продаж: | Высокая точность | Гарантия: | 12 месяцев |
| Напряжение: | 380В/50Гц | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Послепродажное обслуживание: | Инженеры, готовые обслуживать машины за границей |
| Цвет: | Изготовленные на заказ | Проводящая часть оси X/Y: | Линейные рельсы |
| Направление по оси Z: | Сдвижная рельса | Устройство балансировки оси Z: | Тяжелое литье |
| Тип инструментального журнала: | АТС типа руки | Емкость ATC: | 24инструменты |
| Диаметр инструмента: | 78/120 мм | Длина инструмента: | 300 мм |
| Вес инструмента: | 8 кг | После гарантийного обслуживания: | Видеотехническая поддержка, онлайн-поддержка, запасные части, обслуживание и ремонт на местах |
| Местное место обслуживания: | Турция, Италия, Франция, Бразилия, Перу, Индия, Мексика, Россия, Испания, Япония, Колумбия, Алжир, Р | Применимые отрасли: | Ремонтные мастерские машинного оборудования, промышленное предприятие, энергия & минирование |
| Местонахождение выставочного зала: | Канада, США, Италия, Франция, Бразилия, Перу, Индия, Мексика, Россия, Испания, Чили, Алжир, Узбекист | Основные компоненты: | Система CNC Сименс |
| Быстрая скорость подачи ((m/min): | 36/36/15 | Порт: | Китайский порт |
Характер продукции
Описание продукции
Приложения вертикального станка обработки:
Вертикальный обрабатывающий центр серии VMC - это вертикальный обрабатывающий центр, управляемый с помощью ЦНК (устройство компьютерного численного управления) и выполняющий обработку резки.прокалывание и фрезирование; он может решить проблему обработки сложных, точных, небольших партий и многообразных деталей.
Спецификация | Единица | VMC1060L |
Тип направляющей оси X/Y/Z | / | X/Y: линейная проводная рельса, Z: скользящая проводная рельса |
Мощность | ||
Поездка по оси Х | мм | 1000 |
Поездка по оси Y | мм | 600 |
Поездка по оси Z | мм | 600 |
Таблица | ||
Размер стола | мм | 1200×600 |
Грузоподъемность | в кг | 800 |
Т-слоты (No./width/pitch) | мм | 5-18-110 |
Расстояние между носом шпинделя и центром стола | мм | 120-720 |
Свинцовый | ||
Расстояние от центра шпинделя до колонны | мм | 655 |
Конусовая вертикаль шпинделя | / | BT2 - - - - - - - - - |
Скорость вращения шпинделя | r/min | 8000 |
Основная мощность двигателя | КВ | "Слушай, что я говорю!" 15/11 |
3 оси (X/Y/Z) | ||
Сила сервомотора X/Y/Z оси (MITSUBISHI) | КВ | 3/3/3 |
Сервомотор X/Y/Z оси (FANUC) | Nm | β22/β22/β22 |
Скорость быстрого питания по оси X/Y/Z | м/мин | 36/36/15 |
Скорость подачи на оси X/Y/Z | мм/мин | 0-10000 |
Точность | ||
Точность позиционирования по оси X/Y/Z | мм | ±0.008 |
Точность повторного позиционирования по оси X/Y/Z | мм | ±0.006 |
Журнал инструментов (ATC) | ||
Стиль ATC | / | Диск |
Способность ATC | инструменты | 24 |
Время смены инструмента (от инструмента к инструменту) | Второй | 1.4 |
Максимальная масса инструмента | в кг | 8 |
Максимальный диаметр инструмента | мм | Φ78/Φ120 (пустой) |
Максимальная длина инструмента | мм | 300 |
Прочие | ||
Электрическое питание | КВА | 25 |
Требуется давление воздуха | в кг/см2 | 6-8 |
Система балансировки Z-оси | / | Тяжелое литье |
Машины | в кг | 6300 |
Общие размеры (LxWxH) | мм | 3200×2560×2960 |
Система с ЧПУ | / | FANUC/MITSUBISHI |
√ Система FANUC 0i MF с ЧПУ √ X/Y: линейные проводники, Z: скользящие проводники √ Тайвань BT40 шпиндель, 8000 оборотов в минуту √ Тайваньский дисковый ATC с 24 инструментами √ полный корпус √ Ручный импульсный генератор (MPG) √ интерфейс USB и LAN √ Рабочая лампа √ Пилотная лампа √ Система охлаждения √ Централизованная автоматическая смазочная система √ Взрыв воздуха из шпинделя √ воздушная пушка √ Фрезерная сторона и шип √ теплообменник для электрического шкафа √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4-я ось _ Прямоприводный шпиндель (10000, 12000, 15000 оборотов в минуту) _ Круговая насадка охладителя Охладитель через шпиндель (CTS) Охладитель масла _ Кондиционер _ Конвейер для чипов цепного типа _ Водяной пистолет _ Безопасные двери _ Система измерения инструмента _ Система измерения заготовки |
Подробная информация о машине
Я не знаю, что делать.
>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.

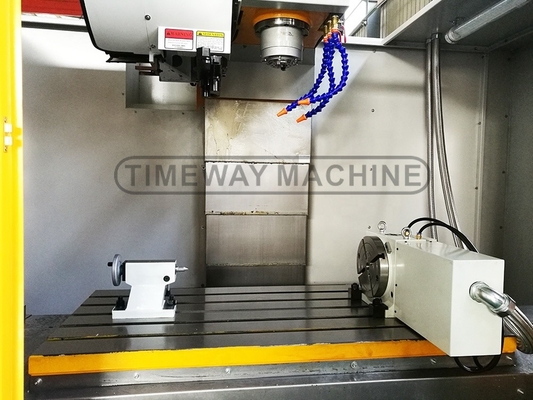

>> Опциональный Taiwan TJR NC вращающийся стол для 4-й оси для обработки круглых деталей и реализации 4-осевой связи.
Я не знаю, что делать.
>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.
>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не знаю, что делать.

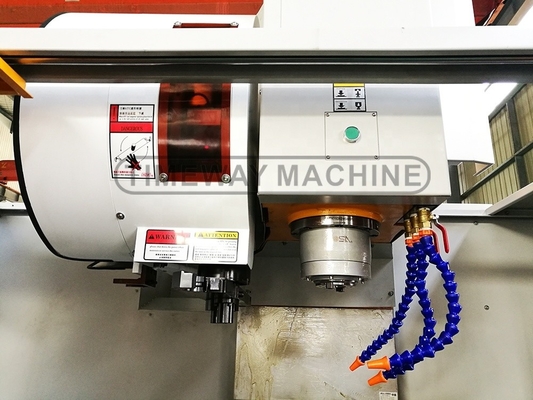

>> Выберите Тайваньский журнал инструментов типа диска BT40, стандартный 24tools, свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не знаю, что делать.
>> Стабильная система CNC гарантирует всю рабочую производительность центра вертикальной обработки CNC.
>> Система SIEMENS CNC поставляется в стандартном комплекте.
Я не знаю, что делать.
>> Конвейер с цепным конвейером поставляется в качестве опции.
Почему выбирать нас?
Лазерный интерферометр Renishaw для центра вертикальной обработки с помощью ЧПУ:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
