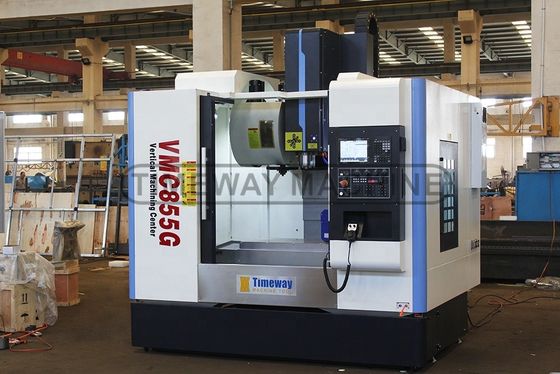

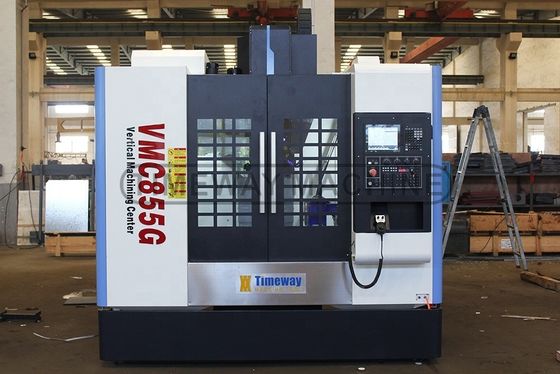

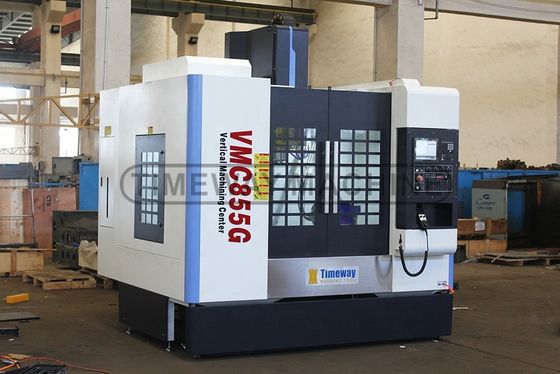

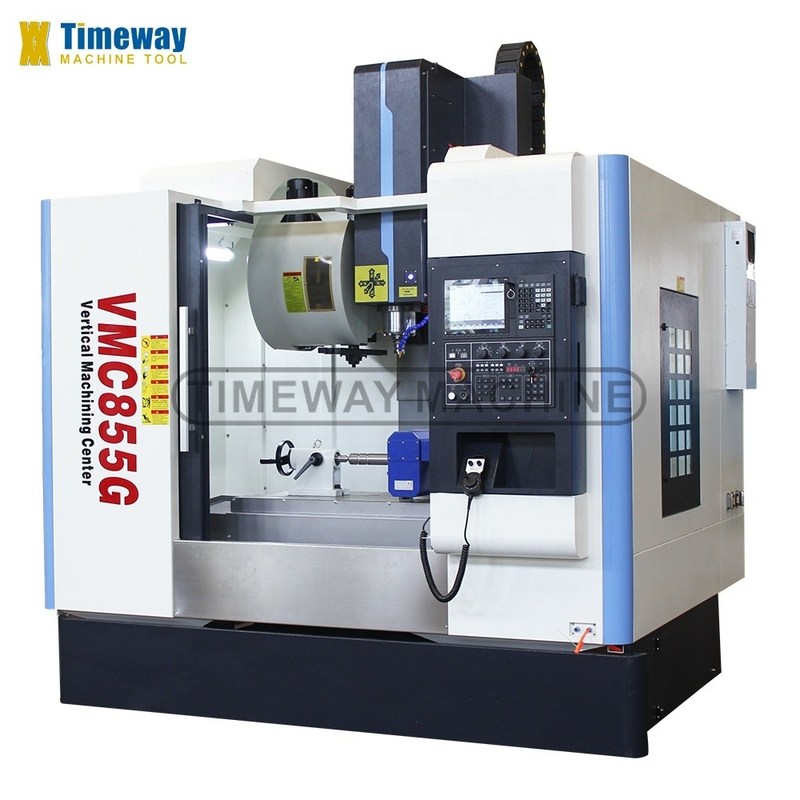

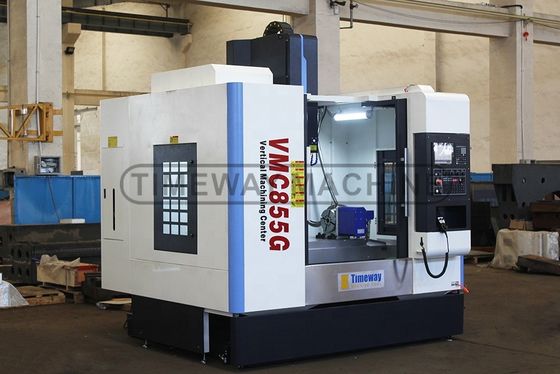

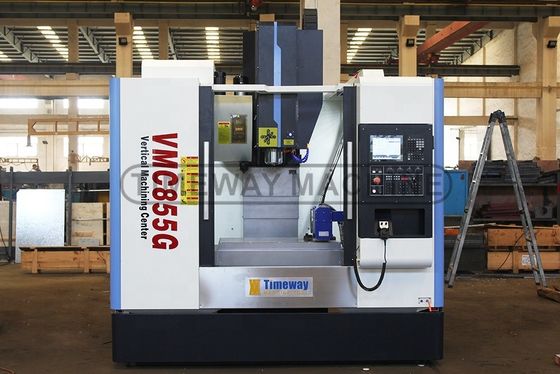

Вертикальная фрезерная машина с мощностью двигателя шпинделя 7,5 / 11 кВт в центре станков CNC
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC, TIMEWAY |
| Сертификация: | ISO, CE, EAC, TUV |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $50,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 100 комплектов/сети в месяц |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT2 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Размер ((L*W*H): | 2800х2350х2800 мм | Масса (T): | 5.2 Т |
| Размер стола (мм): | 1000х550 | Система управления с ЧПУ: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Количество осей: | 4 | Проезд стола (X) (мм): | 800 |
| Проезд стола (Y) (мм): | 550 | Перемещение стола (Z) (мм): | 550 |
| Точность позиционирования (мм): | ±0.003 | Повторяемость (X/Y/Z) (мм): | ±0.003 |
| Диапазон скорости шпинделя ((r.p.m): | 1 - 8000 оборотов в час | Мощность спиндового двигателя ((kW): | 7.5/11 |
| Максимальн Таблица Нагрузка (kg): | 500 кг | Скорость питания (mm/min): | 1 - 10000 мм/мин |
| Минуты смены инструмента: | 2 | Пропускная способность инструментального магазина: | 24 |
| Ключевые точки продаж: | Многофункциональный | Гарантия: | 12 месяцев |
| Напряжение: | 380В/50Гц | Вид сбыта: | Горячий продукт 2021 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Цвет: | Стандартный цвет |
| Проводящая часть оси X/Y/Z: | линейная направляющая | Размер рабочего стола: | 1000х550 мм |
| Т-слоты рабочего стола: | 5-18-100 | Расстояние от шпинделя до колонны: | 600 мм |
| Тип машины: | Центры вертикальных фрезерных машин | Защита машины: | Полузакрытый защитный щит |
| Цвет машины: | Стандартный цвет или опциональный | ATC: | Журнал для инструментов дискового типа 24 |
| Применение: | автомат для резки металла | После гарантийного обслуживания: | Видеотехническая поддержка, онлайн-поддержка, запасные части, обслуживание и ремонт на местах |
| Местное место обслуживания: | Канада, США, Италия, Бразилия, Мексика, Россия, Марокко, Чили, Алжир, Румыния, Узбекистан | Применимые отрасли: | Магазины одежды, магазины строительных материалов, магазины ремонта машин, производственные заводы, |
| Местонахождение выставочного зала: | Канада, США, Италия, Франция, Германия, Бразилия, Перу, Мексика, Россия, Колумбия, Алжир, Румыния, У | Основные компоненты: | Система ЧПУ |
| Быстрая скорость подачи ((m/min): | 48/48/48 | Порт: | Порты Китая |
Характер продукции
Описание продукции
Приложения вертикального станка обработки:
Вертикальный обрабатывающий центр серии VMC - это вертикальный обрабатывающий центр, управляемый с помощью ЦНК (устройство компьютерного численного управления) и выполняющий обработку резки.прокалывание и фрезирование; он может решить проблему обработки сложных, точных, небольших партий и многообразных деталей.
Спецификация | Единица | VMC855G |
Тип направляющей оси X/Y/Z | / | Линейная проводная рельса |
Мощность | ||
Поездка по оси Х | мм | 800 |
Поездка по оси Y | мм | 550 |
Поездка по оси Z | мм | 550 |
Таблица | ||
Размер стола | мм | 1000×550 |
Грузоподъемность | в кг | 500 |
Т-слоты (No./width/pitch) | мм | 5-18-100 |
Расстояние между носом шпинделя и центром стола | мм | 110 - 660 |
Свинцовый | ||
Расстояние от центра шпинделя до колонны | мм | 600 |
Конусовая вертикаль шпинделя | / | БТ - 40 |
Скорость вращения шпинделя | r/min | 8000 |
Основная мощность двигателя | КВ | 7.5/11 |
3 оси (X/Y/Z) | ||
Сила сервомотора X/Y/Z оси (MITSUBISHI) | КВ | 2/2/3 |
Сервомотор X/Y/Z оси (FANUC) | Nm | β12/β12/β22 |
Скорость быстрого питания по оси X/Y/Z | м/мин | 48/48/48 |
Скорость подачи на оси X/Y/Z | мм/мин | 0-10000 |
Точность | ||
Точность позиционирования по оси X/Y/Z | мм | ± 0,003/300 |
Точность повторного позиционирования по оси X/Y/Z | мм | ± 0,003/300 |
Журнал инструментов (ATC) | ||
Стиль ATC | / | Диск |
Способность ATC | инструменты | 24 |
Время смены инструмента (от инструмента к инструменту) | Второй | 1.4 |
Максимальная масса инструмента | в кг | 8 |
Максимальный диаметр инструмента | мм | Φ78/Φ120 (пустой) |
Максимальная длина инструмента | мм | 300 |
Прочие | ||
Электрическое питание | КВА | 20 |
Требуется давление воздуха | в кг/см2 | 6-8 |
Система балансировки Z-оси | / | - Нет. |
Машины | в кг | 5200 |
Общие размеры (LxWxH) | мм | 2800х2350х2800 |
Система с ЧПУ | / | FANUC/MITSUBISHI |
√ Система FANUC 0i MF с ЧПУ √ X/Y/Z: линейные проводники √ Тайвань BT40 шпиндель, 8000 оборотов в минуту √ Тайваньский дисковый ATC с 24 инструментами √ полный корпус √ Ручный импульсный генератор (MPG) √ интерфейс USB и LAN √ Рабочая лампа √ Пилотная лампа √ Система охлаждения √ Централизованная автоматическая смазочная система √ Взрыв воздуха из шпинделя √ воздушная пушка √ Фрезерная сторона и шип √ теплообменник для электрического шкафа √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4-я ось _ Прямоприводный шпиндель (10000, 12000, 15000 оборотов в минуту) _ Круговая насадка охладителя Охладитель через шпиндель (CTS) Охладитель масла _ Кондиционер _ Конвейер для чипов цепного типа _ Водяной пистолет _ Безопасные двери _ Система измерения инструмента _ Система измерения заготовки |
Подробная информация о машине
Я не знаю, что делать.
>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.
>> Опциональный Taiwan NC вращающийся стол для 4-й оси для обработки круглых деталей, и реализовать 4-осевой связь.
Я не знаю, что делать.
>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.
>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не знаю, что делать.
>> Выберите Тайвань BT40 дисковый журнал инструмента, свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не знаю, что делать.
>> Стабильная система CNC гарантирует всю рабочую производительность центра вертикальной обработки CNC.
>> Система Mitsubishi CNC поставляется в качестве опции.
Я не знаю, что делать.
>> Конвейер с цепным конвейером поставляется в качестве опции.
Почему выбирать нас?
Лазерный интерферометр Renishaw для центра вертикальной фрезы CNC:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
