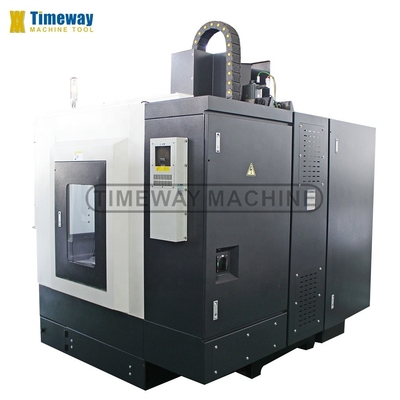

Ведущий 3-осевой вертикальный фрезерный центр Timeway со скоростью вращения 1-8000 вращений в час
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $30,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянная коробка или деревянная палитра |
| Поставка способности: | 500 комплектов/сети в год |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT2 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Размер ((L*W*H): | 2400x1900x2400 мм | Масса (T): | 3,5 t |
| Размер стола (мм): | 1000х420 | Система управления с ЧПУ: | SIEMENS |
| Количество осей: | 3 | Проезд стола (X) (мм): | 700 |
| Проезд стола (Y) (мм): | 450 | Перемещение стола (Z) (мм): | 450 |
| Точность позиционирования (мм): | ±0.003 | Повторяемость (X/Y/Z) (мм): | ±0.003 |
| Диапазон скорости шпинделя ((r.p.m): | 1 - 8000 оборотов в час | Мощность спиндового двигателя ((kW): | 7.5/11 |
| Максимальн Таблица Нагрузка (kg): | 400 кг | Скорость питания (mm/min): | 1 - 10000 мм/мин |
| Минуты смены инструмента: | 2 | Пропускная способность инструментального магазина: | 24 |
| Ключевые точки продаж: | Высокая точность | Гарантия: | 1 год |
| Напряжение: | на заказ | Вид сбыта: | Горячий продукт 2021 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Послепродажное обслуживание: | Инженеры, готовые обслуживать машины за границей |
| Цвет: | Согласно клиенту | Скорость вращения шпинделя: | 6000 оборотов в минуту |
| Размер рабочего стола: | 900*250 мм | Перемещение рабочего стола: | 450*260*380 мм |
| Свинцовая колючка: | BT30 | Журнал инструментов: | 10 Инструменты |
| Точность позиционирования: | 00,02 мм | Точность повторного позиционирования: | 00,01 мм |
| Система ЧПУ: | Система GSK CNC или другие | Применимые отрасли: | Машиностроительные цеха, Фабрика пищевых продуктов и напитков, Домашнее использование, Типографии, С |
| Местонахождение выставочного зала: | Канада, США, Италия, Франция, Германия, Бразилия, Мексика, Россия, Испания, Чили, Колумбия, Румыния, | Быстрая скорость подачи ((m/min): | 48/48/48 |
| Основные компоненты: | Система ЧПУ | ||
Характер продукции
Описание продукции
Приложения вертикального станка обработки:
CNC вертикальная мельница серии VMC-G - это вертикальный центр обработки, управляемый CNC (устройство компьютерного численного управления) и выполняющий обработку резки.;Он может решить проблему обработки сложных, точных, небольших партий и различных деталей.

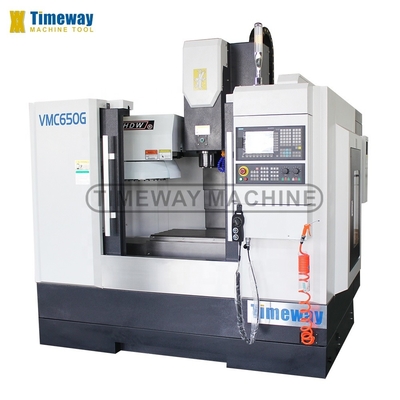

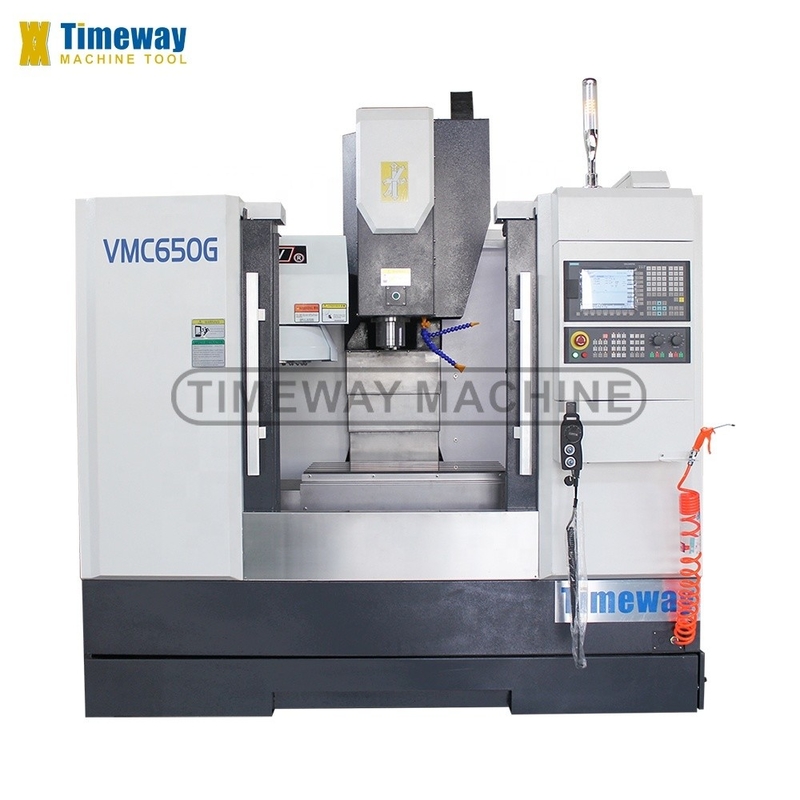

Спецификация | Единица | VMC650G | ||
Тип направляющей оси X/Y/Z | / | Линейная проводная рельса | ||
Мощность | ||||
Поездка по оси Х | мм | 700 | ||
Поездка по оси Y | мм | 450 | ||
Поездка по оси Z | мм | 450 | ||
Таблица | ||||
Размер стола | мм | 1000×420 | ||
Грузоподъемность | в кг | 400 | ||
Т-слоты (No./width/pitch) | мм | 5-18-80 | ||
Расстояние между носом шпинделя и центром стола | мм | 130 - 630 | ||
Свинцовый | ||||
Расстояние от центра шпинделя до колонны | мм | 495 | ||
Конусовая вертикаль шпинделя | / | БТ - 40 | ||
Скорость вращения шпинделя | r/min | 8000 | ||
Основная мощность двигателя | КВ | 7.5/11 | ||
3 оси (X/Y/Z) | ||||
Сила сервомотора X/Y/Z оси (MITSUBISHI) | КВ | 2/2/3 | ||
Сервомотор X/Y/Z оси (FANUC) | Nm | β12/β12/β22 | ||
Скорость быстрого питания по оси X/Y/Z | м/мин | 48/48/48 | ||
Скорость подачи на оси X/Y/Z | мм/мин | 0-10000 | ||
Точность | ||||
Точность позиционирования по оси X/Y/Z | мм | ± 0,003/300 | ||
Точность повторного позиционирования по оси X/Y/Z | мм | ± 0,003/300 | ||
Журнал инструментов (ATC) | ||||
Стиль ATC | / | Диск | ||
Способность ATC | инструменты | 24 | ||
Время смены инструмента (от инструмента к инструменту) | Второй | 1.4 | ||
Максимальная масса инструмента | в кг | 8 | ||
Максимальный диаметр инструмента | мм | Φ78/Φ120 (пустой) | ||
Максимальная длина инструмента | мм | 300 | ||
Прочие | ||||
Электрическое питание | КВА | 18 | ||
Требуется давление воздуха | в кг/см2 | 6-8 | ||
Система балансировки Z-оси | / | - Нет. | ||
Машины | в кг | 3500 | ||
Общие размеры (LxWxH) | мм | 2400х1900х2400 | ||
Система с ЧПУ | / | FANUC/MITSUBISHI | ||
√ Сименс 808D система с ЧПУ √ X/Y/Z: линейные проводники √ Тайвань BT40 шпиндель, 8000 оборотов в минуту √ Тайваньский дисковый ATC с 24 инструментами √ полный корпус √ Ручный импульсный генератор (MPG) √ интерфейс USB и LAN √ Рабочая лампа √ Пилотная лампа √ Система охлаждения √ Централизованная автоматическая смазочная система √ Взрыв воздуха из шпинделя √ воздушная пушка √ Фрезерная сторона и шип √ теплообменник для электрического шкафа √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ MITSUBISHI/FANUC/FAGOR/GSK/HNC/KND _ 4-я ось _ Прямоприводный шпиндель (10000, 12000, 15000 оборотов в минуту) _ Круговая насадка охладителя Охладитель через шпиндель (CTS) Охладитель масла _ Кондиционер _ Конвейер для чипов цепного типа _ Водяной пистолет _ Безопасные двери _ Система измерения инструмента _ Система измерения заготовки |
Подробная информация о машине
Я не знаю, что делать.

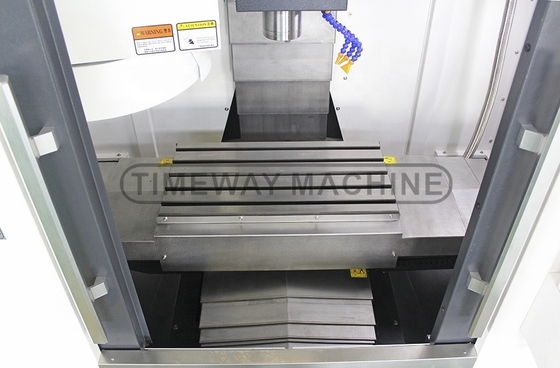

>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.
>> Опциональный Taiwan TJR NC вращающийся стол для 4-й оси для обработки круглых деталей и реализации 4-осевой связи.
Я не знаю, что делать.
>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.
>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не знаю, что делать.

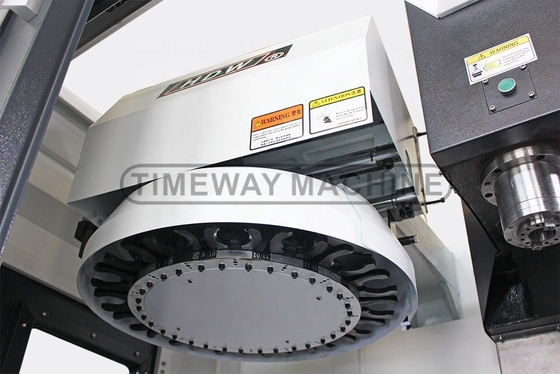

>> Выберите Тайвань BT40 дисковый журнал инструмента, свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не знаю, что делать.
>> Стабильная система CNC гарантирует всю рабочую производительность центра вертикальной обработки CNC.
>> Система Mitsubishi CNC поставляется в качестве опции.
Я не знаю, что делать.
>> Конвейер с цепным конвейером поставляется в качестве опции.
Почему выбирать нас?
Лазерный интерферометр Renishaw для центра вертикальной обработки с помощью ЧПУ:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.

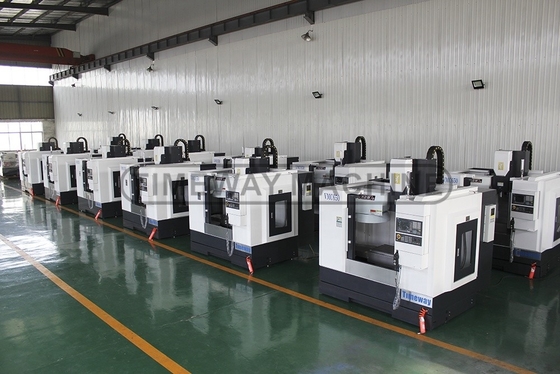

Введение компании
