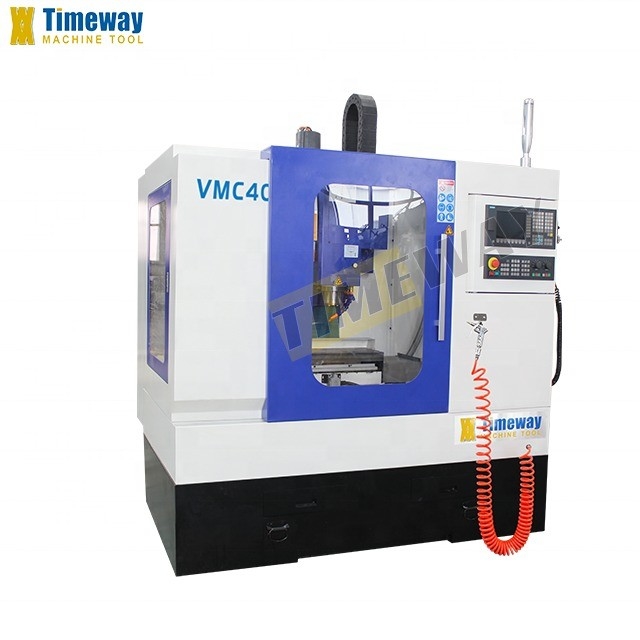

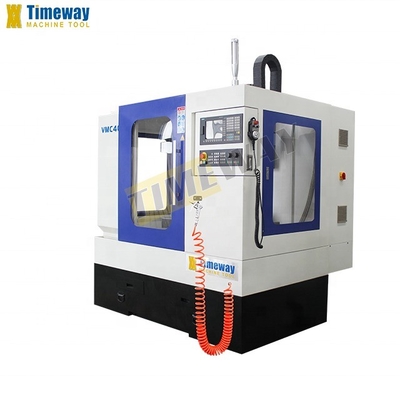

24 Сборник инструментов ВМК400 Вертикальный центр обработки с высокой точностью 2,2 кВт
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Сертификация: | ISO CE |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $20,000.00/sets 1-2 sets |
| Упаковывая детали: | В фанерах. |
| Поставка способности: | 300 набор/наборов в Месяц |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | ISO30 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Размер ((L*W*H): | 1460x1940x2180 мм | Масса (T): | 1.15 Т |
| Размер стола (мм): | 760х210 | Система управления с ЧПУ: | Фанук |
| Количество осей: | 3 | Проезд стола (X) (мм): | 400 |
| Проезд стола (Y) (мм): | 230 | Перемещение стола (Z) (мм): | 500 |
| Точность позиционирования (мм): | ±0.02 | Повторяемость (X/Y/Z) (мм): | ±0.01 |
| Диапазон скорости шпинделя ((r.p.m): | 0 - 8000 оборотов в час | Мощность спиндового двигателя ((kW): | 2.2 кВт |
| Максимальн Таблица Нагрузка (kg): | 200 кг | Минуты смены инструмента: | 6 |
| Пропускная способность инструментального магазина: | 24 | Ключевые точки продаж: | Конкурентоспособная цена |
| Гарантия: | 1 год | Напряжение: | Как требуйте |
| Вид сбыта: | Горячий продукт 2019 | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Система управления: | GSK или SIEMENS | Размер рабочего стола: | 210x760 мм |
| Грузоподъемность: | 200 кг | Движение: | 400/230/500 мм |
| Скорость вращения шпинделя: | 8000 об/мин | Применение: | Малые и партийные детали |
| Вес: | 1150/1250 кг | Сила: | 2.2кВт |
| Применимые отрасли: | Машиностроительные цеха, производственные предприятия, прочие | Местонахождение выставочного зала: | Италия, Германия, Филиппины, Перу, Индонезия, Индия, Россия, Таиланд, Чили, Южная Африка |
| Основные компоненты: | Прочие | Порт: | Китайский порт |
Характер продукции
Описание продукции

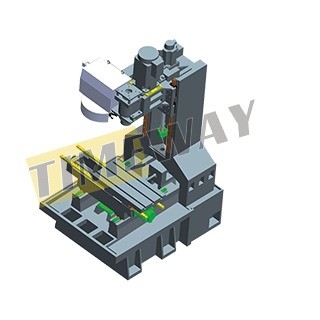

1Основная структура постели и колонны использует высоко жесткое литовое железо, которое с помощью высокоэффективной термической обработки охлаждения обеспечивает стабильность и долговечность точности.
2Конструкция колонны использует конструкцию с широким протяжением, которая имеет высокую жесткость и стабильность.
3Система противовеса в задней части колонны имеет двуосевую ориентацию, делает движение коробки шпинделя более стабильным и эффективно сдерживает негативные эффекты вибрации.
4. 3оси приняты P3 уровня точного шарового винта, путем предварительного затягивания двойных орехов прокладки для достижения стабильности позиционирования и повторять точность позиционирования.
5Все 3 оси оснащены высокоточным линейным прокатным руководством, которое увеличивает скорость подачи и обеспечивает точность обработки.

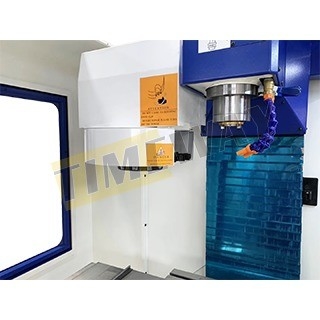

6Прецизионный высокоскоростной шпиндель и сервомотор переменного тока соединены синхронным ремнем, низкий шум, небольшая вибрация и низкое тепловое значение, могут фрезирование, бурение, реминг, бурение и ковка.
7. Длинное вертикальное движение ((Z-ось движение 500 мм). Также может быть оснащена опциональной 4-й осью для разделения.
8Интегрированная конструкция металлической плиты, полностью закрытая охрана безопасности, хорошая общая и высокая герметичность.
2Конструкция колонны использует конструкцию с широким протяжением, которая имеет высокую жесткость и стабильность.
3Система противовеса в задней части колонны имеет двуосевую ориентацию, делает движение коробки шпинделя более стабильным и эффективно сдерживает негативные эффекты вибрации.
4. 3оси приняты P3 уровня точного шарового винта, путем предварительного затягивания двойных орехов прокладки для достижения стабильности позиционирования и повторять точность позиционирования.
5Все 3 оси оснащены высокоточным линейным прокатным руководством, которое увеличивает скорость подачи и обеспечивает точность обработки.
6Прецизионный высокоскоростной шпиндель и сервомотор переменного тока соединены синхронным ремнем, низкий шум, небольшая вибрация и низкое тепловое значение, могут фрезирование, бурение, реминг, бурение и ковка.
7. Длинное вертикальное движение ((Z-ось движение 500 мм). Также может быть оснащена опциональной 4-й осью для разделения.
8Интегрированная конструкция металлической плиты, полностью закрытая охрана безопасности, хорошая общая и высокая герметичность.
Спецификация | Единица | VMC400 | ||
Размер рабочего стола | мм | 760х210 | ||
Т-слоты | мм | 14х3х63 | ||
Максимальная грузоподъемность | в кг | 200 | ||
Экс-путешествия | мм | 400 | ||
Y-путешествие | мм | 230 | ||
З-путешествие | мм | 500 | ||
Расстояние от носа шпинделя до поверхности стола | мм | 110-610 | ||
Расстояние от оси шпинделя до колонны | мм | 320 | ||
Конусовая вертикаль шпинделя | ISO30 | |||
Максимальная скорость вращения шпинделя | обороты в минуту | 8000 | ||
Давление | МпА | 0.6 | ||
Свинцовый | Мощность сервомотора шпинделя | КВ | 2.2 | |
Ток двигателя шпинделя | N.m. | 27 | ||
Ось X/Y/Z | Приводный момент двигателя | N.m. | 4 | |
Скорость подачи | мм/мин | 5000 | ||
Быстрая скорость подачи | мм/мин | 12000 | ||
Насос охлаждающей жидкости | Мощность двигателя хладагента | w | 120 | |
Номинальный поток | Л/мин | 25 | ||

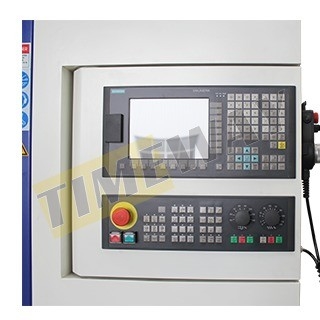

Контроллер | - | SINUMERIK 808D | ||
Плоский экран | - | 7.2" плоский ЖК-дисплей | ||
Ось управления | Многоосевой контроллер питания | - | Три оси ((X/Y/Z) | |
Минимальный инкремент команды | мм | 0.001 | ||
Минимальный инкремент ввода | мм | 0.001 | ||
Точность позиционирования | мм | ±0.02 | ||
Повторная точность | мм | ±0.01 | ||
Н.У. / Г.У. | в кг | 1150/1250 | ||
Размер упаковки | см | 146х194х218 | ||

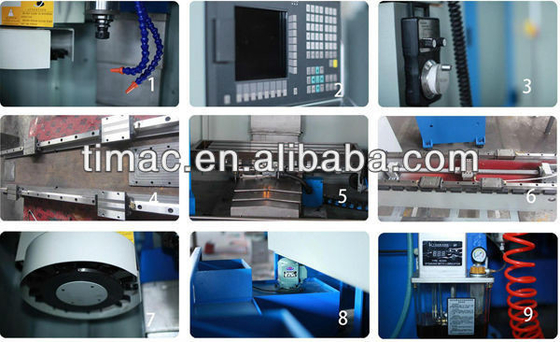

Отливка песка из смолы X、Y、Z рельсы используют импортированные линейные направляющие X、Y、Z рельсы используют телескопический крыш из нержавеющей стали Стандартный с ремнем приводящим шпинделем, необязательно для прямого приводящего шпинделя Пневматический цилиндр производства Тайваня Тайваньский TAC, карусель и дисковый тип доступны в качестве опции Импортируемые подшипники для свинцовых винтов Объединение импорта Система балансировки головы имеют тяжелое литье или систему балансировки азота в качестве опции Полный корпус Строгое прослушивание Взрыв воздуха в центре шпинделя Рабочая лампа Пилотная лампа Интерфейс USB и LAN Ручный импульсный генератор (MPG) Централизованная автоматическая система смазки Система охлаждения Теплообменник для электрического шкафа Уравнительные блоки и болты Сборник инструментов и инструменты Контроллер с ЧПУ | Проводка 4-й оси NC вращающийся стол Прямоприводный шпиндель Круговая резинка охладителя Охлаждающая жидкость через шпиндель ((CTS) Охладитель масла для шпинделей Кондиционер ((A/C) для электрического шкафа Автоматическая система измерения длины инструмента Автоматическая система измерения заготовки Конвейер с винтовыми фиксаторами Конвейер с цепным конвейером Система очистки воды под высоким давлением Безопасные двери Масляный скиммер |
Почему выбирать нас?
Вопрос: Почему вы выбрали Timeway Machine?
А: 1. Высокое качество с конкурентоспособной ценой;
2. Профессиональная научно-исследовательская группа и 25-летний опыт экспорта;
3. Экспортировано более 60 стран;
4. Сертификаты CE, ISO;
5. 24-часовой онлайн-сервис (Skype, WhatsApp, Wechat, Trademanager);
6. 12-месячная гарантия качества;
7, зарубежные инженеры, готовые к решению проблем;
Вопрос: У вас есть QC или какие-либо стандарты безопасности для ваших машин?
О: Да, мы создали очень строгий отдел контроля качества, чтобы гарантировать хорошее качество.
Вопрос: каков MOQ?
A: 1 комплект (только некоторые недорогие машины будут более 1 комплект)
Вопрос: Что насчет условий оплаты?
Ответ: (1) T/T с 30% авансовым платежом и 70% платеж баланса перед отгрузкой;
(2) Необратимый LC при виде;
(3) Western Union, MoneyGram и т.д.
Вопрос: Как насчет гарантии?
О: Гарантийный срок составляет один год после доставки. Даже после этого периода мы будем предоставлять пожизненное обслуживание для машины.
А: 1. Высокое качество с конкурентоспособной ценой;
2. Профессиональная научно-исследовательская группа и 25-летний опыт экспорта;
3. Экспортировано более 60 стран;
4. Сертификаты CE, ISO;
5. 24-часовой онлайн-сервис (Skype, WhatsApp, Wechat, Trademanager);
6. 12-месячная гарантия качества;
7, зарубежные инженеры, готовые к решению проблем;
Вопрос: У вас есть QC или какие-либо стандарты безопасности для ваших машин?
О: Да, мы создали очень строгий отдел контроля качества, чтобы гарантировать хорошее качество.
Вопрос: каков MOQ?
A: 1 комплект (только некоторые недорогие машины будут более 1 комплект)
Вопрос: Что насчет условий оплаты?
Ответ: (1) T/T с 30% авансовым платежом и 70% платеж баланса перед отгрузкой;
(2) Необратимый LC при виде;
(3) Western Union, MoneyGram и т.д.
Вопрос: Как насчет гарантии?
О: Гарантийный срок составляет один год после доставки. Даже после этого периода мы будем предоставлять пожизненное обслуживание для машины.
