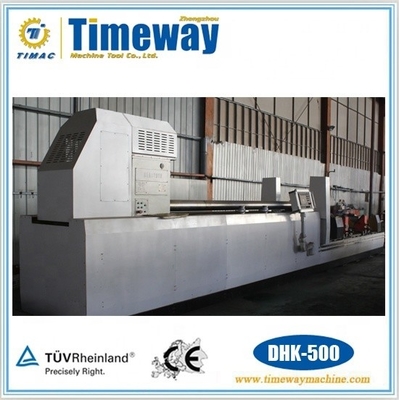

Максимальная глубина отжима 1000-15000 мм DHK-800 Сильная машина для отжима глубоких отверстий с ЧПУ
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $100,000.00/sets 1-2 sets |
| Упаковывая детали: | Стандартный пакет для судоходства или по требованию клиента |
| Поставка способности: | 200 набор/наборов в Год |
|
Подробная информация |
|||
| Применимые отрасли: | Машиностроительные цехи, производственные предприятия | Местонахождение выставочного зала: | Турция, Германия, Перу, Таиланд, Чили, ЮАР, Малайзия, Австралия |
|---|---|---|---|
| Видеосюжет выездной инспекции: | Предоставлено | Отчет об испытаниях машины: | Предоставлено |
| Вид сбыта: | Обычный продукт | Гарантия на основные компоненты: | 1 год |
| Основные компоненты: | Двигатель | Состояние: | новые |
| CNC или нет: | CNC | Напряжение: | 380В/50Гц |
| Размер ((L*W*H): | Как фактическая ситуация | Масса (кг): | 6000 |
| Мощность (кВт): | 11 | Ключевые точки продаж: | Автоматический |
| Гарантия: | 1 год | Цвет: | Согласно клиенту требуйте |
| Диаметры отжима: | 100-500mm | Максимальная глубина отточивания: | 1000-15000 мм |
| Высота центра шпинделя: | 500 мм | Диаметр крепления заготовки: | 100-650 мм |
| Диапазон скорости вращения шпинделя в шлифовальной коробке: | 10-250 оборотов в минуту | Диапазон скорости подачи: | 1-20m/min |
| Система ЧПУ: | Тайваньская дельта или другие | Тип машины: | Горизонтальная структура |
| Специальная машина: | В соответствии со специальными требованиями клиента | Порт: | Китайский порт |
Характер продукции
Тяжелая CNC-цилиндровая шлифовальная машина для глубоких отверстий
DHK-350 DHK-500 DHK-800
Основные прогнозы
Резюме
Резюме машины
- Серия CNC глубоких отверстий шлифовальной машины является специализированной машины для шлифования и полировки глубоких отверстий.это идеальная глубоководная обработка с высокой точностью и высокой эффективностью.
- Измененный тип версии машины может быть разработан в соответствии с различными требованиями. поглощая передовой опыт дома и за рубежом, эта машина может реализовать точный контроль времени,позиционирование и количественное определение в процессе производстваС развитием высокопроизводительных абразивных и автоматизированных шлифовальных машин, диапазон применения шлифования будет становиться все шире и шире.
Основные выступления
Производительность и особенности
- Машина использует режим фиксированной заготовки, нагнетания головы, вращающейся и вращающейся.воздушный баллон, квадратный корпус, деталь с вращающимся валом и фланцевой пластиной и т.д.

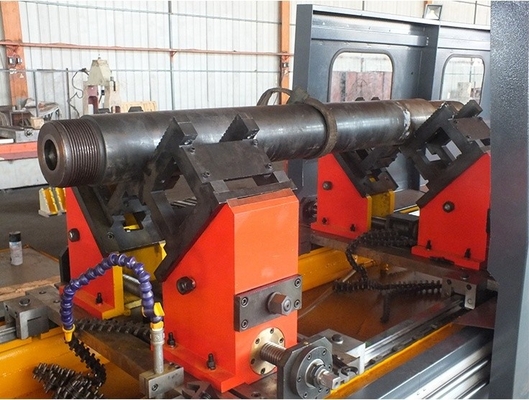

- Рабочая деталь фиксируется подкреплением типа V и блокировкой цепи.частота взаимного взаимодействия и расстояние отбора. Он подходит для массового производства или производства однократного обслуживания.
- Грубость поверхности составляет до Ra 0,2μm и округлость менее 0,03mm, толерантность отверстий до IT7 или выше.
- При использовании специального масла для охлаждения рабочая площадь практически не деформируется и имеет более высокую точность размеров и геометрии с отличной отделкой поверхности.Отшивка является важным методом обработки точного внутреннего отверстия и длинного отверстия, который имеет высокую эффективность.
- На поверхности масляного камня есть пересекающаяся текстура, она хороша для защиты смазочной пленки и эффективного предотвращения попадания в нее вложенного песка.
Фактическая часть графика

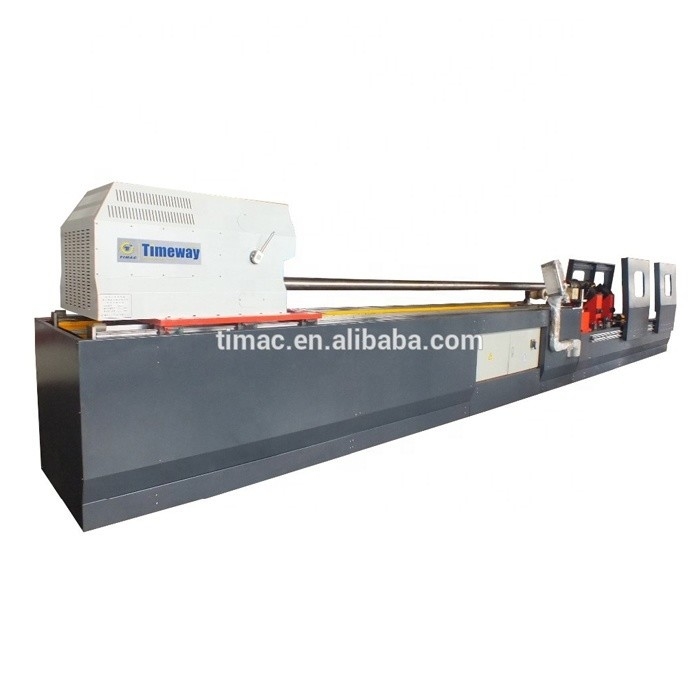

Основная структура: корпус кровати, головная коробка для шлифования, электрический шкаф, операционная панель, зажимающее устройство типа V, защитный щит, рулевое колесо шлифовальной стойки, линейная рельса.
Список спецификаций
Технические параметры
| Спецификации | Объекты | DHK-350 | DHK-500 | DHK-800 |
| Диаметры отжима | мм | Φ80-Φ350 | Φ100-Φ500 | Φ350-Φ800 |
| Максимальная глубина отточивания | мм | 1000-15000 | 1000-15000 | 1000-15000 |
| Высота центра шпинделя | мм | 350 | 500 | 650 |
| Диапазон скоростей шпинделя шлифовальной стойки | r/min | 20-200 ((Без ступней) | 10-250 (без ступней) | 20-250 (без ступней) |
| Диапазон зажимания заготовки | мм | Φ100-Φ420 | Φ100-Φ650 | Φ400-Φ1000 |
| Диапазон скоростей колебания вагона | м/мин | 1-20 ((Без ступеней) | 1-20 ((Без ступеней) | 1-20 ((Без ступеней) |
| Поток охлаждающего насоса | Л/мин | 100 | 150 | 200, AB 50 |
| Объем масляного бака системы охлаждения | Л | 300 | 300 | 500 |
| Напряжение расширения головки | MPa | 0.3-4 ((переменная) | 0.3-4 ((переменная) | 0.3-4 ((переменная) |
| Мощность спиндового двигателя шлифовального ствола | КВ | 11 ((AC серво) | 11 ((AC серво) | 15 ((AC серво) |
| Мощность двигателя взаимного действия | КВ | 5.5 ((AC servo) | 4.5 ((AC servo) | 5.5 ((AC servo) |
| Двигатель крепления и расширения мощность головки | КВ | 0.75 ((AC серво) | 0.75 ((AC серво) | 0.75 ((AC серво) |
| Мощность двигателя охлаждающего насоса | КВ | 2.2 | 2.2 | 2.2 |

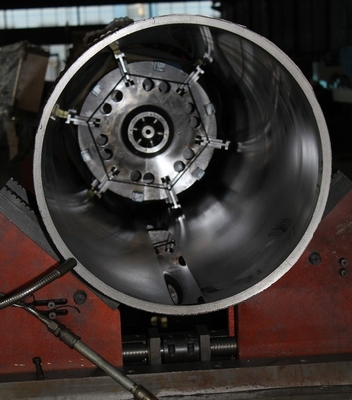

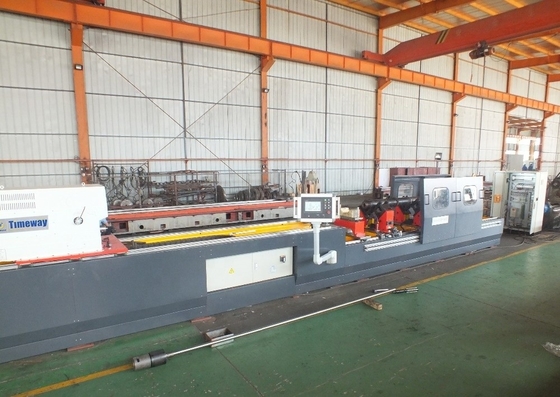

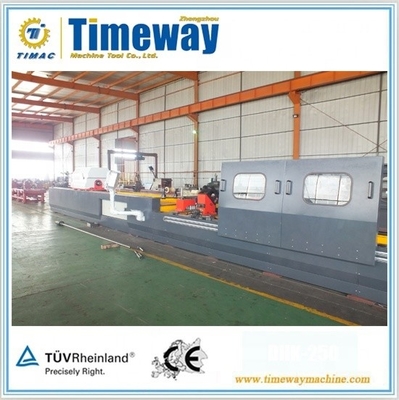

Подробные изображения
Упаковка и перевозка
- Сначала упаковано водонепроницаемой тканью, а потом в деревянный чехол.
- Некоторые части могут потребоваться снять и упаковать в деревянный чехол.
- В соответствии с различными требованиями клиента, мы можем использовать различные упаковки.
Независимо от того, является ли CNC глубоко отверстие шлифовальной машины или CNC глубоко отверстие бурение и буровые машины или CNC глубоко отверстие skiving роллевой полировки машины, мы все используем один и тот же стандартный упаковки.
