Оборудована 4-й осью для обработки круглых деталей.
Оборудована крутящимся столом NC типа колыбели оси B+C.
Оборудована вращающимся столом NC по оси A+C.
Оборудовано вращающейся головой (ось B) + вращающимся столом NC (ось C).
 |
Перемещение по столу Y мм 1300 Вертикальный ЦПУ с максимальной нагрузкой на стол кг 500 кг
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $61,899.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT1 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Размер ((L*W*H): | 3820х2560х3100 | Масса (T): | 3 Т |
| Размер стола (мм): | 320х800 | Система управления с ЧПУ: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Количество осей: | 3 | Проезд стола (X) (мм): | 1200 |
| Проезд стола (Y) (мм): | 1300 | Перемещение стола (Z) (мм): | 700 |
| Точность позиционирования (мм): | 0.04mm | Повторяемость (X/Y/Z) (мм): | 0,008 |
| Мощность спиндового двигателя ((kW): | 18.5 | Максимальн Таблица Нагрузка (kg): | 500 кг |
| Минуты смены инструмента: | 2 | Пропускная способность инструментального магазина: | 16, 24 |
| Ключевые точки продаж: | Многофункциональный | Гарантия: | 1 год |
| Напряжение: | Требования клиента | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Размер рабочего стола (WxL): | 710х1400 |
| T-слот (No./width/pitch): | 18 мая 152 года.5 | Грузоподъемность: | 1200 |
| Продольное движение (X): | 1300 | Перемещение поперечно (Y): | 700 |
| Вертикальное движение (Z): | 650 | Расстояние от носа шпинделя до стола: | 150-800 |
| Расстояние от центра шпинделя до колонны: | 785 | Скорость вращения шпинделя: | 8000 |
| Применимые отрасли: | Машиностроительные цехи, производственные предприятия | Местонахождение выставочного зала: | Филиппины, Марокко, ОАЭ, Колумбия, Бангладеш |
| Основные компоненты: | Двигатель | Порт: | Китайский порт |
Характер продукции
Описание продукции
Приложения вертикального станка обработки:

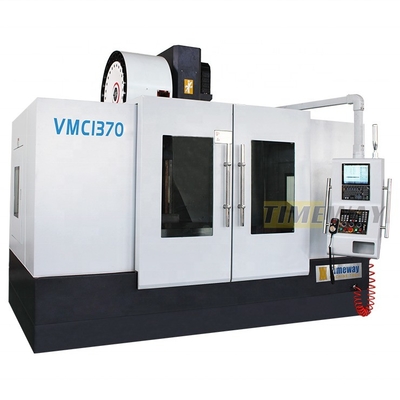

Вертикальный обрабатывающий центр серии VMC - это вертикальный обрабатывающий центр, управляемый с помощью ЦНК (устройство компьютерного численного управления) и выполняющий обработку резки.прокалывание и фрезирование; он может решить проблему обработки сложных, точных, небольших партий и многообразных деталей.
Спецификация | Единица | VMC1370 | VMC1580 | VMC1690 | VMC1890 | |||
Размер рабочего стола (WxL) | мм | 710х1400 | 800х1700 | 900х1800 | 900х2000 | |||
T-слот (No./width/pitch) | мм | 18 мая 152 года.5 | 5/22/135 | 5/22/165 | 5/22/165 | |||
Грузоподъемность | в кг | 1200 | 1500 | 1600 | 1600 | |||
Продольное движение (X) | мм | 1300 | 1500 | 1600 | 1800 | |||
Перемещение поперечно (Y) | мм | 700 | 800 | 900 | 900 | |||
Вертикальное движение (Z) | мм | 650 | 700 | 680 | 800 | |||
Расстояние от носа шпинделя до стола | мм | 150-800 | 185-885 годы | 160-840 | 160-960 | |||
Расстояние от центра шпинделя до колонны | мм | 785 | 810 | 950 | 950 | |||
Конусовая вертикаль шпинделя | - | BT1 | BT1 | BT1 | BT1 | |||
Скорость вращения шпинделя | обороты в минуту | 8000 | 8000 | 6000 | 6000 | |||
Скорость быстрого питания по оси X/Y/Z | м/мин | 12/12/12 | 12/12/12 | 12/12/10 | 12/12/10 | |||
Крутящий момент двигателя питания по оси X/Y/Z | N.m. | 23/23/23 | 27/27/27 | 35/35/35 | 40/40/40 | |||
Точность позиционирования по оси X/Y/Z | мм | 0.015 | 0.015 | 0.015 | 0.015 | |||
Точность перенастройки оси X/Y/Z | мм | 0.01 | 0.01 | 0.01 | 0.01 | |||
Основная мощность двигателя | КВ | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | |||
Источник давления воздуха | в кг/см2 | 8 | 8 | 8 | 8 | |||
Мощность | Ква | 30 | 30 | 35 | 40 | |||
Вместимость инструментального магазина | T | 24 (диск) | 24 (диск) | 24 (диск) | 24 (диск) | |||
Тип рулевого канала | - | Сдвижное движение (Y-ось четыре рельса) | Сдвижное движение (Y-ось четыре рельса) | Сдвижное движение (Y-ось четыре рельса) | Сдвижное движение (Y-ось четыре рельса) | |||
Машины | в кг | 11000 | 14000 | 15000 | 15500 | |||
Размеры машины (LxWxH) | мм | 3820х2560х3100 | 4200х3520х3055 | 4280х3700х3220 | 4590х3960х3440 | |||
√ Система FANUC 0i MF с ЧПУ √ X/Y: линейные проводники, Z: скользящие проводники √ Тайвань BT40 шпиндель, 8000 оборотов в минуту √ Тайваньский дисковый ATC с 24 инструментами √ полный корпус √ Ручный импульсный генератор (MPG) √ интерфейс USB и LAN √ Рабочая лампа √ Пилотная лампа √ Система охлаждения √ Централизованная автоматическая смазочная система √ Взрыв воздуха из шпинделя √ воздушная пушка √ Фрезерная сторона и шип √ теплообменник для электрического шкафа √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4-я ось _ Прямоприводный шпиндель (10000, 12000, 15000 оборотов в минуту) _ Круговая насадка охладителя Охладитель через шпиндель (CTS) Охладитель масла _ Кондиционер _ Конвейер для чипов цепного типа _ Водяной пистолет _ Безопасные двери _ Система измерения инструмента _ Система измерения заготовки |
Подробная информация о машине
Я не знаю, что делать.
>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.
>> Опциональный Taiwan TJR NC вращающийся стол для 4-й оси для обработки круглых деталей и реализации 4-осевой связи.
Я не знаю, что делать.

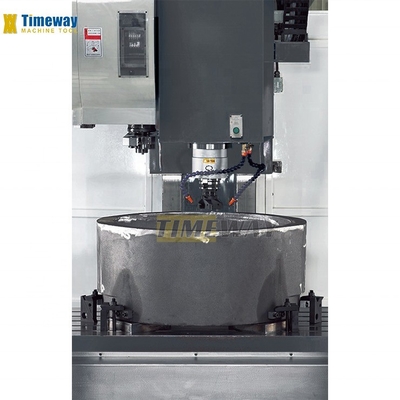

>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.
>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не знаю, что делать.

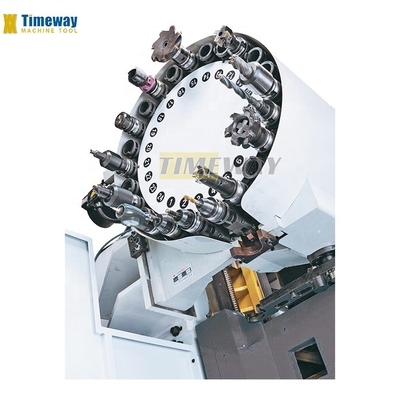

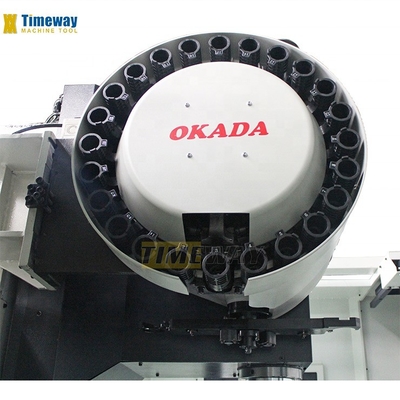

>> Выберите Тайвань BT40 дисковый журнал инструмента, свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не знаю, что делать.

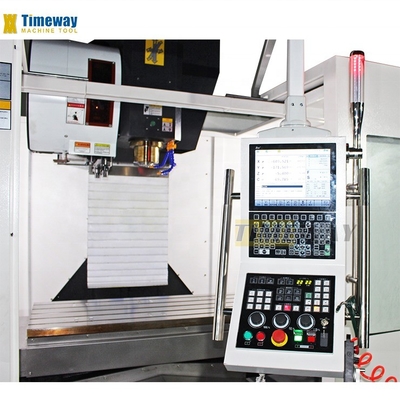

>> Стабильная система CNC гарантирует всю рабочую производительность центра вертикальной обработки CNC.
>> Система Mitsubishi CNC поставляется в качестве опции.
Я не знаю, что делать.
>> Конвейер с цепным конвейером поставляется в качестве опции.
Почему выбирать нас?
Лазерный интерферометр Renishaw для центра вертикальной обработки с помощью ЧПУ:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
