Однокомпонентная кровать изготовлена из высококачественного чугуна, поверхность рельсов отверждена и прецизионно шлифована, высокая стабильность и высокая жесткость.Хорошо спроектированная структура обеспечивает превосходную способность обработки.
Основной стол сдвигается с материала TF и был скреблен вручную с высокой точностью; Сдвигатель колесной головки - V-плоские рельсы с линейным роликом, высокая точность и низкое трение движения.
 |

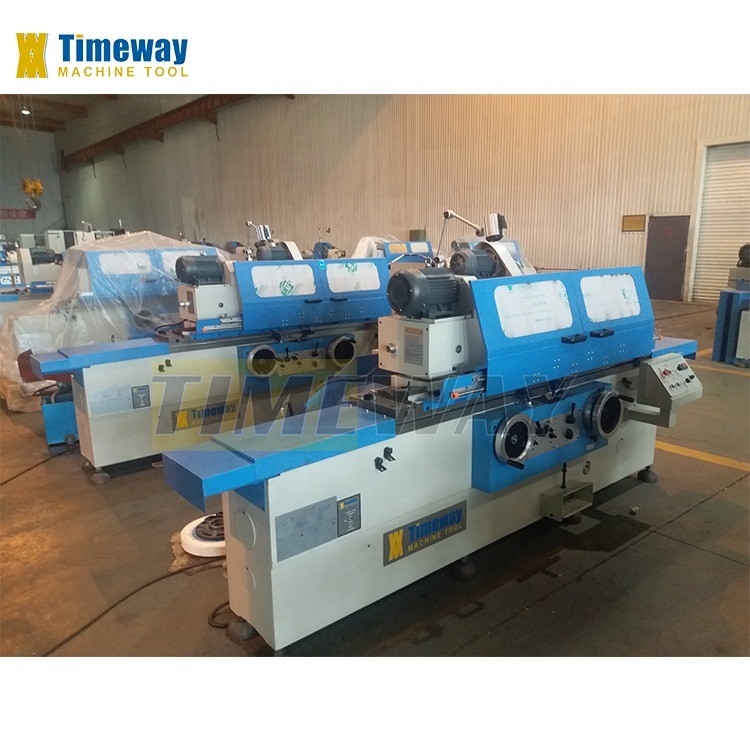

Высокоточная универсальная цилиндрическая шлифовальная машина с расстоянием между центрами 2000 мм
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $48,000.00/sets 1-1 sets |
|
Подробная информация |
|||
| CNC или нет: | Нормально | Состояние: | новые |
|---|---|---|---|
| Длина шлифовки ((мм): | 500 | Размер колеса (mm): | 750 |
| Шероховатость поверхности (μm): | 00,32 мкм | Размер таблицы (mm): | 750*75*350 |
| Проезд стола (X) (мм): | 475 | Проезд стола (Y) (мм): | 475 |
| Напряжение: | 220V/380V | Размер ((L*W*H): | 2600х2000х2220 |
| Масса (кг): | 26000 | Мощность (кВт): | 15 |
| Гарантия: | 1 год | Ключевые точки продаж: | Высокая точность |
| Местонахождение выставочного зала: | Вьетнам, Марокко, Южная Африка, Южная Корея, Канада, Узбекистан, Италия | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Основные компоненты: | Мотор, подшипник, насос |
| Применимые отрасли: | Производственное предприятие | Расстояние между осями: | 2000 |
| Высота центра: | 350 (370) | Диаметр земли (O.D): | 30-630 |
| Диаметр земли (И.Д.): | 30-250 | Длина шлифовки (O.D): | 2000/3000/4000/5000 |
| Грузоподъемность: | 320 | Угол поворота рабочей головы: | 3000 |
| Конечный конь спинда рабочей головки: | 90° | Размер внешнего шлифовального колеса: | 750х75х305 |
| Скорость вращения шпинделя колесной головки: | 14 - 140 | ||
Характер продукции
Описание продукции
Цилиндрическая шлифовка G-320 подходит для шлифовки внешней поверхности цилиндра и конической; универсальная цилиндрическая шлифовка UG-320 подходит для шлифовки внешней и внутренней поверхности цилиндра и конической.Для G-320Для UG-320 рабочая голова использует инверторный двигатель для бесступенчатой регулировки скорости.рабочая голова может вращаться в любом положении в направлении 90°Для UG-320 цилиндрическая шлифовальная машина имеет внутреннее шлифовальное устройство.Внутренний шпиндель шлифования поддерживается точным подшипником. Продольное движение рабочего стола приводится в действие гидравлическим или ручным колесом. Рабочий стол может вращаться до определенной степени, чтобы быть подходящим для конического шлифования.
приводят гидравлический, который реализует автоматическое периодическое питание и быстрое питание. Он также может делать грубое и мелкое питание через ручное колесо.которые делают шпиндель высокой жесткостью и стабильностью, обеспечивают тяжелую, превосходную поверхность отделки.Однокомнатная кровать изготовлена из высококачественного чугуна, поверхность рельсов отверждена и точно измельчена, высокая стабильность и высокая жесткость.Времена свидетельствуют:Хорошо спроектированная структура обеспечивает превосходную способность обработки; Слайд с базовым столом с материалом TF и был скреблен вручную; Слайд с головкой колеса
Устройство является V-плоским, с линейным роликом.Вертовой шпиндель, шпиндель головки колеса, внутренний шпиндель шлифования, насос охладителя, гидродинамический и гидростатический масляный насос приводятся в действие отдельными двигателями.Каждая движущаяся часть машины имеет электрические, гидравлическая и механическая блокировочная конструкция машины хорошо спроектирована с приятным внешним видом,Все рычаги управления централизованы в панели сделать эксплуатацию легкой Колесо компрессор может быть собран на поверхности рабочего стола на хвостовой.
приводят гидравлический, который реализует автоматическое периодическое питание и быстрое питание. Он также может делать грубое и мелкое питание через ручное колесо.которые делают шпиндель высокой жесткостью и стабильностью, обеспечивают тяжелую, превосходную поверхность отделки.Однокомнатная кровать изготовлена из высококачественного чугуна, поверхность рельсов отверждена и точно измельчена, высокая стабильность и высокая жесткость.Времена свидетельствуют:Хорошо спроектированная структура обеспечивает превосходную способность обработки; Слайд с базовым столом с материалом TF и был скреблен вручную; Слайд с головкой колеса
Устройство является V-плоским, с линейным роликом.Вертовой шпиндель, шпиндель головки колеса, внутренний шпиндель шлифования, насос охладителя, гидродинамический и гидростатический масляный насос приводятся в действие отдельными двигателями.Каждая движущаяся часть машины имеет электрические, гидравлическая и механическая блокировочная конструкция машины хорошо спроектирована с приятным внешним видом,Все рычаги управления централизованы в панели сделать эксплуатацию легкой Колесо компрессор может быть собран на поверхности рабочего стола на хвостовой.
Спецификация | Единица | УГ-320 |
Расстояние между центрами | мм | 1000/1500/2000/3000 |
Высота центра | мм | 180 |
Диаметр земли (O.D) | мм | 8-320 |
Диаметр земли (И.Д.) | мм | 30-100 |
Длина шлифовки (O.D) | мм | 1000/1500/2000/3000 |
Длина шлифовки (I.D.) | мм | 125 |
Грузоподъемность | в кг | 150 |
Угол вращения рабочей головы | ° | +90° |
Конечный конь спинда рабочей головки | - | MT4 |
Скорость вращения рабочего головка | обороты в минуту | 25-220 (без шагов) |
Скорость вращения шпинделя колесной головки | обороты в минуту | 1670 |
Быстрое передвижение на колесной головке | мм | 50 |
Проезд на перекрестном ходу | мм | 246 |
Угол вращения головки колеса | ° | ± 30° |
Ввод головки колеса ручного колеса на обороты (грубое/мелкое) | мм | 2/0.5 |
Направление на головку колеса ручного колеса на грамм (грубое/мелкое) | мм | 0.01/0.0025 |
Размер внешнего шлифовального колеса | мм | 400х50х203 |
Максимальная периферийная скорость шлифовального колеса | м/с | 35 |
Скорость внутреннего шлифовального шпинда | обороты в минуту | 10000/15000 |
Размер внутреннего шлифовального колеса | мм | Максимум: 50х25х13, минимум: 17х20х6 |
Столовая подача ручного колеса на обороты | мм | 6 |
Угол вращения стола (CW) | ° | 3°/3°/2°/2° |
Угол вращения стола (CCW) | ° | 7°/6°/5°/3° |
Скорость продольной подачи по таблице | м/мин | 0.1-4 |
Конусовые перья хвостовых волосков | - | MT4 |
Путешествие хвостовых перьев | мм | 30 |
Мощность двигателя внешнего шлифования | КВ | 5.5 |
Мощность двигателя внутреннего шлифования | КВ | 1.1 |
Мощность двигателя рабочей головы | КВ | 1.5 |
Валовая масса | в кг | 5300/6100/7900/9900 |
Размер упаковки (LxWxH) | см | 322/422/540/739х200х205 |

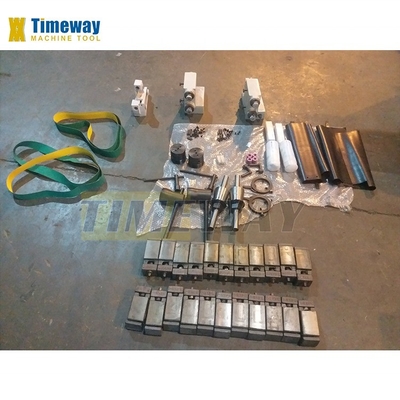

Измерение мостовой плиты | Балансовая стойка |
Открытый стабильный отдых | Магнитный сепаратор |
Фланц колеса | Бумажный фильтр |
Вытягиватель колес | Присоединение для центральной шлифовки |
Балансирующая лодка | Близкий стабильный отдых |
Смельчатка | Конечная коляска |
Резервуар охладителя | Платье радиуса колеса |
Карбидный центр | ДРО |
Водящая собака | |
Колесный компрессор (без бриллиантовой ручки) | |
Рабочая лампа | |
Клин для выравнивания | |
Внутреннее шлифовальное устройство (UG) | |
3-яблочный винт (UG) | |
Расширение вала (UG) | |
Внутреннее шлифовальное колесо (UG) | |
Полный набор инструментов | |
Руководство по эксплуатации (английское издание) |
Снаружная шлифовка для вращающейся части
Поставляется с съемным внутренним шлифовальным устройством.
Шпиндель колесной головки поддерживается биметаллическим подшипником оболочки, который делает шпиндель имеет высокую жесткость и стабильность, обеспечивает тяжелую, отличную отделочную поверхность.
Главу можно поворачивать на 180° для перехода от внутреннего к внешнему шлифованию.

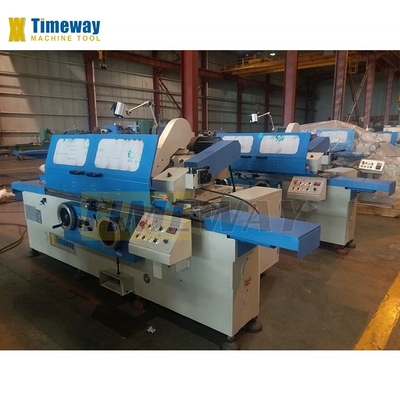

Централизованная группа операторов и разумно распределенное действие
Ручки очень понятные и пользователь-
Дружелюбно перед машиной.
Ручки очень понятные и пользователь-
Дружелюбно перед машиной.
