200 мм универсальный цилиндрический шлифовальный станок UG-200 x 500 универсальные приложения вес KG 3000
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $13,500.00/sets 1-2 sets |
| Упаковывая детали: | Фунеровая коробка или деревянный корпус/паллеты ((можно фумигировать) |
| Поставка способности: | 500 комплектов/квартиры в месяц |
|
Подробная информация |
|||
| Диаметр шлифования (внешний) (мм): | 200 | Диаметр шлифования (внутренний) (мм): | 100 |
|---|---|---|---|
| Длина шлифовки ((мм): | 500 | Максимальная длина заготовки (мм): | 500 |
| Максимальн Вес Workpiece (kg): | 100 | Разбивочная высота (mm): | 135 |
| Размер колеса (mm): | 400 | Проезд стола (X) (мм): | 500 |
| Проезд стола (Y) (мм): | 205 | Шероховатость поверхности (μm): | 0,08 |
| Напряжение: | По запросу клиента | Масса (кг): | 3000 |
| Ключевые точки продаж: | Высокая производительность | Гарантия: | 1 год |
| Местонахождение выставочного зала: | Германия, Мексика, Австралия, Южная Африка, Испания, Канада, США, Италия | Применимые отрасли: | Фермы, производственные предприятия, магазины продуктов питания и напитков, ремонтные машины, магази |
| Вид сбыта: | Обычный продукт | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Основные компоненты: | Мотор, подшипник, коробка передач, двигатель | Состояние: | новые |
| CNC или нет: | Нормально | Тип: | станок для шлифования цилиндрических поверхностей |
| станок для шлифования цилиндрических поверхностей: | Всеобщий цилиндрический точильщик | Диаметр земли (O.D): | 5-200 мм |
| Диаметр земли (И.Д.): | 25-100 mm | Мощность двигателя рабочей головки: | 1.1 кВт |
| Путешествие хвостовых перьев: | 30 мм | Скорость шпинделя Workhead: | 25-380 оборотов в минуту (без шагов) |
| Угол вращения стола (CW): | 3° | Грубость поверхности: | 00,08 мкм |
| Порт: | Китайский порт | ||
Характер продукции

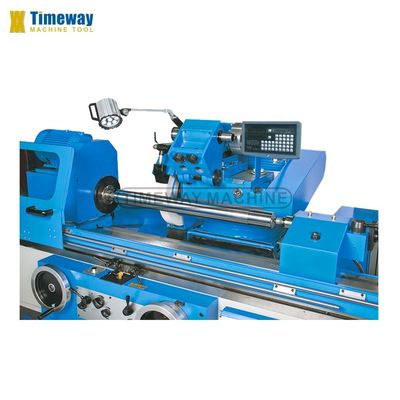

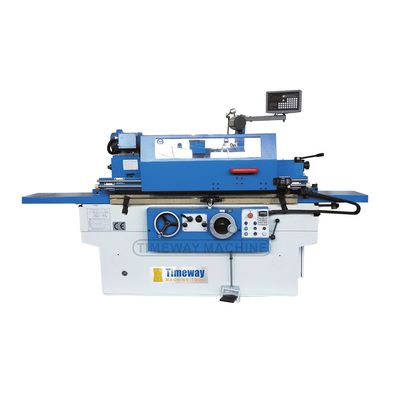

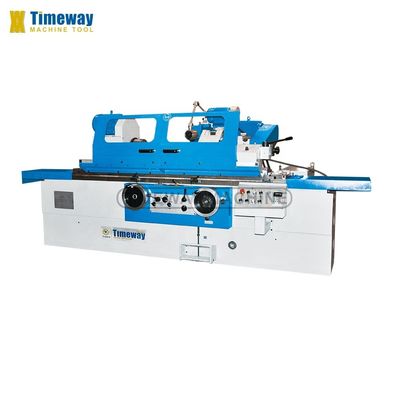

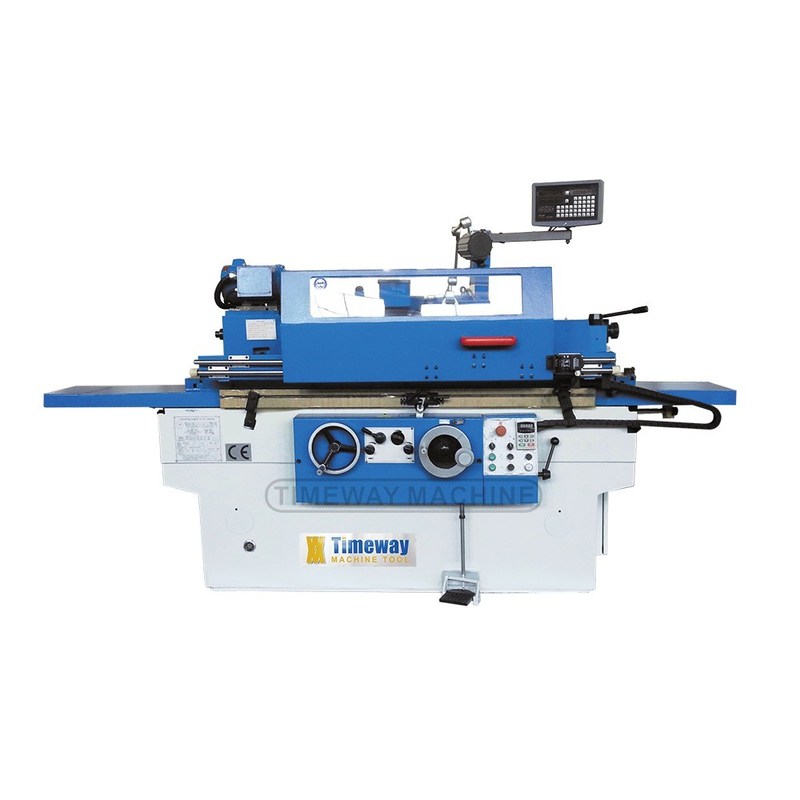

200 мм универсальная цилиндрическая шлифовка UG-200 x 500
Подробности изображения:
*Для UG-серии рабочая голова может вращаться в любом положении в направлении 90°, поэтому она может быть пригодна для шлифовки внутренней или внешней поверхности конической.
* Для UG-серии цилиндрическая шлифовальная машина имеет внутренний шлифовальный аппарат, внутренний шлифовальный шпиндель поддерживается точным подшипником.

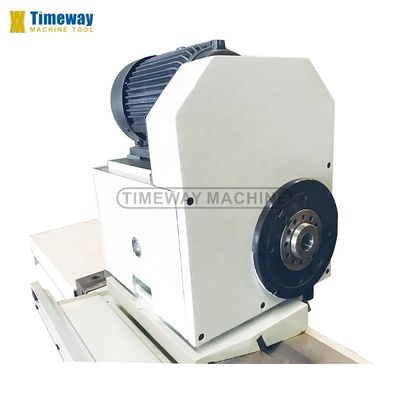

1Рабочая голова использует инверторный двигатель для осуществления бесступенчатой регулировки скорости.
2Движение рабочего стола по продольному направлению осуществляется гидравлическим или ручным приводом.
3.Перекрестная подача колесная головка управляется гидравликой, которая реализует автоматическую периодическую подачу и быструю подачу. Она также может делать грубую и тонкую подачу через ручное колесо.
4Колесный шпиндель поддерживается биметаллическими подшипниками, которые обеспечивают высокую жесткость и стабильность шпинделя, обеспечивают тяжелую, отличную поверхность отделки.
5.Шпиндель рабочей головки, шпиндель головки колеса, внутренний шлифовальный шпиндель, насос охлаждения, гидродинамический и гидростатический масляный насос приводятся в действие отдельными двигателями.

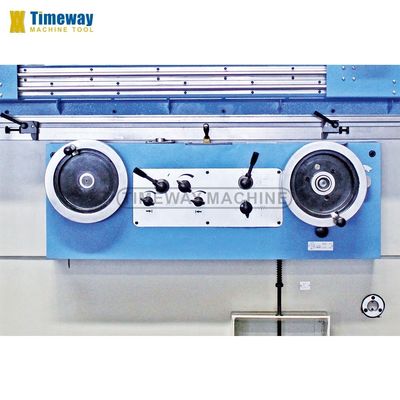

6Каждая движущаяся часть машины имеет электрическую, гидравлическую и механическую сцепление конструкции машина хорошо спроектирована с приятным внешним видом,Все рычаги управления централизованы в панели, что делает работу легкой..
7.Колесный комбайн может быть смонтирован на поверхности рабочего стола или на хвостовой части.

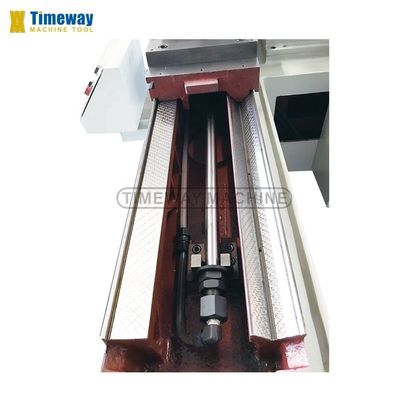

8Однокомпонентная кровать изготавливается из высококачественного чугуна, рельсы с твердой поверхностью и высокой точностью, высокой стабильностью и высокой жесткостью.
9.Подставка стол скользить с материалом TF и были точно ручной скребки; Колесо головы скользить с V-плоские рельсы с подкладкой-роллером, высокая точность и низкое движение трения.
10Время свидетельствует: хорошо спроектированная структура обеспечивает отличную способность обработки.
Параметр:
| Спецификация | Единица | UG-200 | УГ-320 | UG-400 |
| Расстояние между центрами | мм | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| Высота центра | мм | 135 | 180 | 220 |
| Диаметр земли (O.D) | мм | 5-200 | 8-320 | 15 - 400 |
| Диаметр земли (И.Д.) | мм | 25-100 | 30-100 | 16-125 |
| Длина шлифовки (O.D) | мм | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| Длина шлифовки (I.D.) | мм | 125 | 125 | 125 |
| Грузоподъемность | в кг | 100 | 150 | 150 |
| Угол вращения рабочей головы | ° | +90° | +90° | 90° |
| Конечный конь спинда рабочей головки | - | MT4 | MT4 | MT4 |
| Скорость вращения рабочего головка | обороты в минуту | 25-380 (без шагов) | 25-220 (без шагов) | 18/37/74/155 |
| Скорость вращения шпинделя колесной головки | обороты в минуту | 1670 | 1670 | 1360 |
| Быстрое передвижение на колесной головке | мм | 50 | 50 | 50 |
| Проезд на перекрестном ходу | мм | 205 | 246 | 310 |
| Угол вращения головки колеса | ° | ± 10° | ± 30° | ± 30° |
| Ввод головки колеса ручного колеса на обороты (грубое/мелкое) | мм | 2/0.5 | 2/0.5 | 2/0.5 |
| Направление на головку колеса ручного колеса на грамм (грубое/мелкое) | мм | 0.01/0.0025 | 0.01/0.0025 | 0.01/0.0025 |
| Размер внешнего шлифовального колеса | мм | 400х50х203 | 400х50х203 | Максимум 500x50x203; минимум 380x50x203 |
| Максимальная периферийная скорость шлифовального колеса | м/с | 35 | 35 | 28-35 |
| Скорость внутреннего шлифовального шпинда | обороты в минуту | 10000/15000 | 10000/15000 | 10000/20000 |
| Размер внутреннего шлифовального колеса | мм | Максимум: 50х25х13, минимум: 17х20х6 | Максимум: 50х25х13, минимум: 17х20х6 | Максимальное: 80x32x20, минимальное: 15x16x5 |
| Столовая подача ручного колеса на обороты | мм | 6 | 6 | 6 |
| Угол вращения стола (CW) | ° | 3° | 3°/3°/2°/2° | 3° |
| Угол вращения стола (CCW) | ° | 9° /8° | 7°/6°/5°/3° | 7°/6° |
| Скорость продольной подачи по таблице | м/мин | 0.1-4 | 0.1-4 | 0.1-4 |
| Конусовые перья хвостовых волосков | - | MT4 | MT4 | MT4 |
| Путешествие хвостовых перьев | мм | 30 | 30 | 30 |
| Мощность двигателя внешнего шлифования | КВ | 4 | 5.5 | |
| Мощность двигателя внутреннего шлифования | КВ | 1.1 | 1.1 | |
| Мощность двигателя рабочей головы | КВ | 1.1 | 1.5 | |
| Валовая масса | тонны | 3/3.2 | 5.3/6.1/7.9/9.9 | 4.8/5.5 |
| Размер упаковки (LxWxH) | см | 235/275х203х205 | 322/422/540/739х200х205 | 353/447x195x196 |
Стандартные принадлежности:
Измерение пластинки моста,
Открытый стабильный отдых,
Фланц колеса,
Вытягиватель колес,
В этом случае, мы не можем сказать, что это было.
Смельчатка,
Посмотрите на это.
Карбид отключился в центре.
Собака-водитель.
Колесный компрессор (без бриллиантовой ручки),
Рабочая лампа,
Уравнительный клин,
Внутренняя шлифовка (UG),
3-яблочный винт (UG),
расширительная вала (UG),
Внутреннее шлифовальное колесо (UG),
Полный набор инструментов,
Руководство по эксплуатации (английское издание).
Дополнительные принадлежности:
Балансирующий стенд
магнитный сепаратор,
бумажный фильтр,
приспособление для центрального шлифования,
Близкий стабильный отдых,
Конечная коляска,
Платье радиуса колеса,
ДРО.
Вопрос:Зачем выбрать Timeway Machine?
А:1. Высокое качество с конкурентоспособной ценой;
2. Профессиональная научно-исследовательская группа и 25-летний опыт экспорта;
3. Экспортировано более 60 стран;
4. Сертификаты CE, ISO;
5. 24-часовой онлайн-сервис (Skype, WhatsApp, Wechat, Trademanager);
6. 12-месячная гарантия качества;
7, зарубежные инженеры, готовые к решению проблем;
Вопрос:У вас есть QC или какие-либо стандарты безопасности для ваших машин?
А:Да, мы создали очень строгий отдел контроля качества, чтобы гарантировать хорошее качество.
Вопрос:Какой MOQ?
А:1 комплект (только некоторые недорогие машины будут иметь более 1 комплект)
Вопрос:Что насчет условий оплаты?
А:(1) T/T с 30% авансовым платежом, и 70% остаток платежа должен быть оплачен до отправки;
(2) Необратимый LC при виде;
(3) Western Union, MoneyGram и т.д.
Вопрос:Как насчет гарантии?
А:Гарантийный срок составляет один год после доставки. Даже после этого срока мы будем предоставлять пожизненное обслуживание для машины.
