Однокомпонентная кровать изготовлена из высококачественного чугуна, поверхность рельсов отверждена и прецизионно шлифована, высокая стабильность и высокая жесткость.Хорошо спроектированная структура обеспечивает превосходную способность обработки.
Основной стол сдвигается с материала TF и был скреблен вручную с высокой точностью; Сдвигатель колесной головки - V-плоские рельсы с линейным роликом, высокая точность и низкое трение движения.
 |

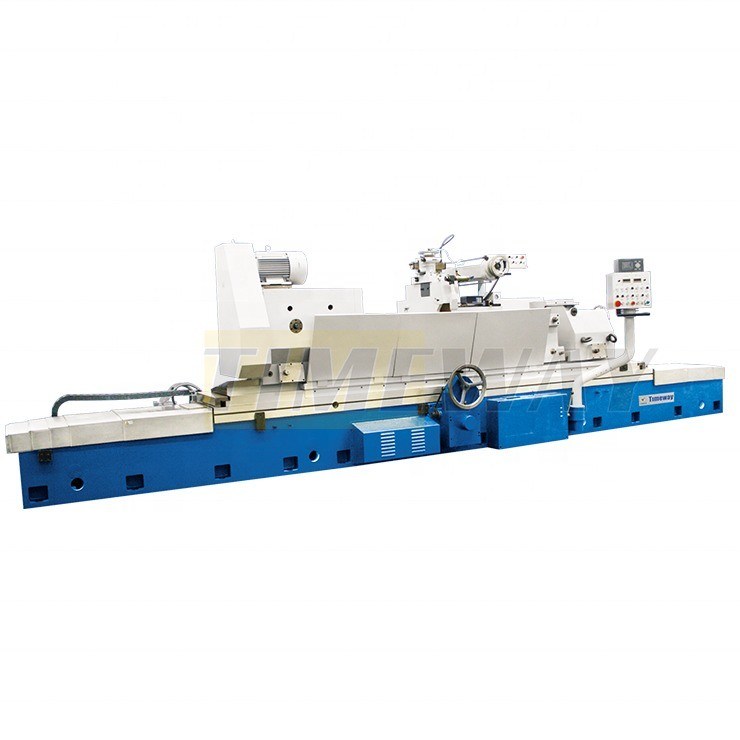

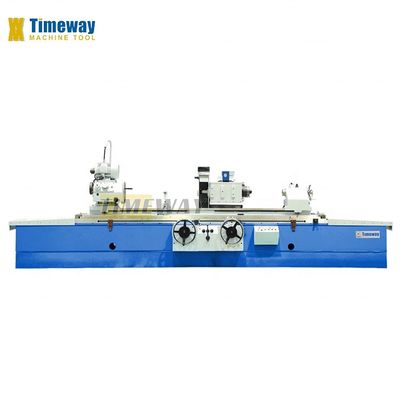

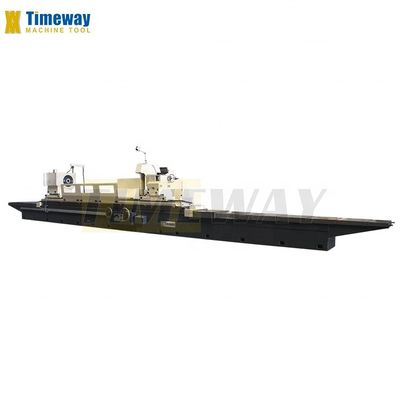

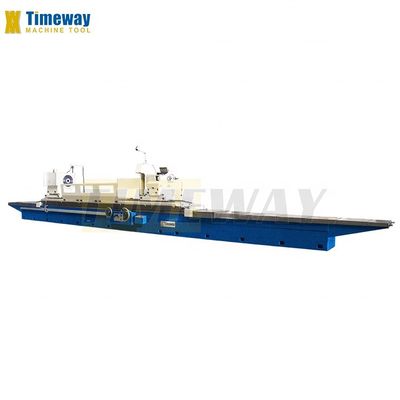

2600x2000x2220 Высокоточный цилиндрический шлифовальный станок CNC или не нормальный с конкурентоспособным
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $48,000.00/sets 1-1 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| CNC или нет: | Нормально | Состояние: | новые |
|---|---|---|---|
| Длина шлифовки ((мм): | 500 | Размер колеса (mm): | 750 |
| Шероховатость поверхности (μm): | 00,32 мкм | Размер таблицы (mm): | 750*75*350 |
| Проезд стола (X) (мм): | 475 | Проезд стола (Y) (мм): | 475 |
| Напряжение: | 220V/380V | Размер ((L*W*H): | 2600х2000х2220 |
| Масса (кг): | 26000 | Мощность (кВт): | 15 |
| Гарантия: | 1 год | Ключевые точки продаж: | Высокая точность |
| Местонахождение выставочного зала: | Вьетнам, Марокко, Южная Африка, Южная Корея, Канада, Узбекистан, Италия | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Основные компоненты: | Мотор, подшипник, насос |
| Применимые отрасли: | Производственное предприятие | Расстояние между осями: | 2000 |
| Высота центра: | 350 (370) | Диаметр земли (O.D): | 30-630 |
| Диаметр земли (И.Д.): | 30-250 | Длина шлифовки (O.D): | 2000/3000/4000/5000 |
| Грузоподъемность: | 320 | Угол поворота рабочей головы: | 3000 |
| Конечный конь спинда рабочей головки: | 90° | Размер внешнего шлифовального колеса: | 750х75х305 |
| Скорость вращения шпинделя колесной головки: | 14 - 140 | Порт: | Китайский порт |
Характер продукции
Описание продукции
***Г-630/Г-800 цилиндрическая шлифовка подходит для шлифовки внешней поверхности цилиндра и конической;Универсальная цилиндрическая шлифовка UG-630 подходит для шлифовки внешней и внутренней поверхности цилиндра и конической.
***Продольное движение рабочего стола осуществляется с помощью гидравлического или ручного колеса.
***Перекрестное питание колесных голов приводится в действие гидравликой, которая обеспечивает автоматическое периодическое питание и быстрое питание, а также грубое и тонкое питание через ручное колесо.Рабочий стол и направляющая колесная головка принимают гидростатическую смазку, его движение на низкой скорости гладко.
***Шпиндель поддерживается гидростатическими и гидродинамическими подшипниками высокой жесткости, благодаря чему шпиндель обладает высокой точностью вращения и идеальной жесткостью.
*** Рабочая голова использует инверторный двигатель для осуществления бесступенчатой регулировки скорости.
***Очищение переднего подшипника может быть отрегулировано, чтобы сделать его подходящим дляцентр использования для шлифования илиДля UG-630 рабочая голова может вращаться в любом положении в направлении 90°.Для UG-630 цилиндрическая шлифовальная машина имеет внутренний шлифовальный аппарат,* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *насос, гидродинамический и гидростатический масляные насосы приводятся в действие отдельными двигателями.
*** Каждая движущаяся часть машины имеет электрические, гидравлическиеи механическая структура блокировки машина хорошо спроектирована с приятным внешним видом, все рычаги управления централизованы в панелисделать операцию легкой.
***Колесный компрессор может быть смонтирован на поверхности рабочего стола или на хвостовой части.
Спецификация | Единица | G-630 | UG-630 | G-800 |
Расстояние между центрами | мм | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
Высота центра | мм | 350 (370) | 370 | 500 |
Диаметр земли (O.D) | мм | 30-630 | 30-630 | 50-800 |
Диаметр земли (И.Д.) | мм | - | 30-250 | - |
Длина шлифовки (O.D) | мм | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
Длина шлифовки (I.D.) | мм | - | 320 | - |
Грузоподъемность | в кг | 1500 (3000) | 3000 | 3000 |
Угол вращения рабочей головы | ° | - | +90° | - |
Конечный конь спинда рабочей головки | - | MT6 (Статья 80) | МТ6 | Метрический 80 |
Скорость вращения рабочего головка | обороты в минуту | 10-100 | 14 - 140 | 10-100 |
Скорость вращения шпинделя колесной головки | обороты в минуту | 870 | 1100/550 | 870 |
Быстрое передвижение на колесной головке | мм | 100 | 100 | 100 |
Проезд на перекрестном ходу | мм | 438 (475) | 450 | 550 |
Угол вращения головки колеса | ° | - | ± 30° | - |
Ввод головки колеса ручного колеса на обороты (грубое/мелкое) | мм/окружение | 4/0.5 | 4/0.5 | 4/0.5 |
Направление на головку колеса ручного колеса на грамм (грубое/мелкое) | мм/г | 0.02/0.0025 | 0.02/0.0025 | 0.02/0.0025 |
Размер внешнего шлифовального колеса | мм | 750х75х305 | 600х75х305 | 900х75х305 |
Максимальная периферийная скорость шлифовального колеса | м/с | 35 | 35/17.5 | 35 |
Скорость внутреннего шлифовального шпинда | обороты в минуту | - | 10000 | - |
Размер внутреннего шлифовального колеса | мм | - | Макс:175x32x32; Минус:30x25x10 | - |
Столовая подача ручного колеса на обороты | мм | 5 | 5 | 5 |
Угол вращения стола (CW) | ° | 2°/1° /1°/1° | 1°/1°/1° | 1° /1°/1° |
Угол вращения стола (CCW) | ° | 4°/3° /2° /1.5° | 4° /3° /2.5°/1.5° | 3° / 2° /1.5° |
Скорость продольной подачи по таблице | м/мин | 0.1-3 (0.1-2.5) | 0.1-2.5 | 0.1-2.5 |
Конусовые перья хвостовых волосков | - | MT6 (Статья 80) | Метрический 80 | Метрический 80 |
Путешествие хвостовых перьев | мм | 70 | 70 | 70 |
Мощность двигателя внешнего шлифования | КВ | 15 (22) | 7/11 | 22 |
Мощность двигателя внутреннего шлифования | КВ | - | 1.5 | - |
Мощность двигателя рабочей головы | КВ | 5.5 (15) | 15 | 15 |
Валовая масса | тонны | 18/22/23/26 | 18/19/24/26 | 22/23/26 |
Размер упаковки (LxWxH) | см | 695/890/1100/1500х242х226 | 695/890/1100/1500х242х226 | 890/1100/1500х260х230 |
Измерение мостовой плиты | Балансовая стойка |
Открытый стабильный отдых | Магнитный сепаратор |
Фланц колеса | Бумажный фильтр |
Вытягиватель колес | Присоединение для центральной шлифовки |
Балансирующая лодка | Близкий стабильный отдых |
Смельчатка | Конечная коляска |
Резервуар охладителя | Платье радиуса колеса |
Карбидный центр | ДРО |
Водящая собака | |
Колесный компрессор (без бриллиантовой ручки) | |
Рабочая лампа | |
Клин для выравнивания | |
Внутреннее шлифовальное устройство (UG) | |
3-яблочный винт (UG) | |
Расширение вала (UG) | |
Внутреннее шлифовальное колесо (UG) | |
Полный набор инструментов | |
Руководство по эксплуатации (английское издание) |
Снаружная шлифовка для вращающейся части
Поставляется с съемным внутренним шлифовальным устройством.
Шпиндель колесной головки поддерживается биметаллическим подшипником оболочки, который делает шпиндель имеет высокую жесткость и стабильность, обеспечивает тяжелую, отличную отделочную поверхность.
Главу можно поворачивать на 180° для перехода от внутреннего к внешнему шлифованию.

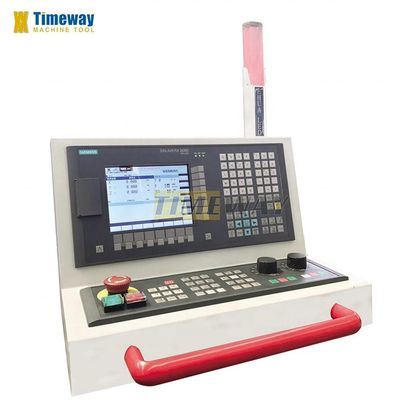

Централизованная группа операторов и разумно распределенное действие
Ручки очень понятные и пользователь-
Дружелюбно перед машиной.
Ручки очень понятные и пользователь-
Дружелюбно перед машиной.
