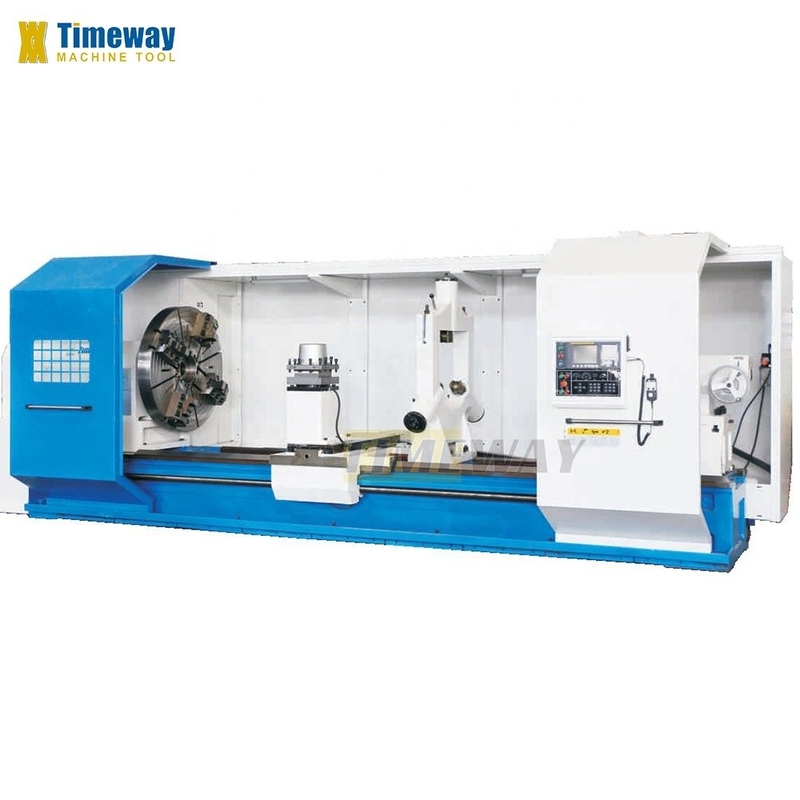

Горизонтальная станковая станковая машина с автоматической функцией и повторяемостью X/Y/Z мм ± 0.01
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMEWAY |
| Номер модели: | АК-1250Bx5000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $100,000.00/sets 1-1 sets |

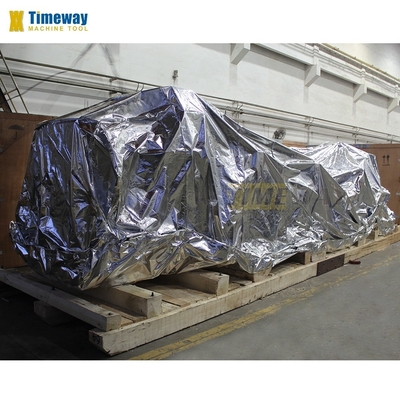

| Упаковывая детали: | Деревянные чехлы (фумигированные) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 5000 |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Тяжелая работа |
| Максимальн Вес Workpiece (kg): | 6000 (выбор: 8000) | Ширина кровати (мм): | 755 mm |
| Мощность спиндового двигателя ((kW): | 30 | Число шпинделей: | Одинокий |
| Количество осей: | 2 | Проезд (ось X) ((мм): | 570 mm |
| Проезд (ось Z) ((мм): | 5000 mm | Точность позиционирования (мм): | ±0.015 |
| Повторяемость (X/Y/Z) (мм): | ±0.01 | Размер ((L*W*H): | 8300х2530х2150 мм |
| Напряжение: | По мере необходимости | Система управления с ЧПУ: | FANUC или SIEMENS |
| Станции инструментального поста: | 4 | Масса (кг): | 14800 |
| Гарантия: | 1 год | Ключевые точки продаж: | Высокая точность |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Тип машины: | Горизонтальные станки с ЧПУ |
| Из литейного железа для кровати: | HT300 железо | Твердость проводника: | HRC52 |
| Структура рулевого пути: | Тип V-плоскости | Винт оси X/Z: | высокоточный шаровой винт |
| Ряды скорости шпинделя: | 5-320 р/мин | Шаги скорости шпинделя: | Гидравлическая 4-сменная, безступенчатая в смене |
| Рабочая точность: | IT6 | Грубость: | Ra1,6um |
| Максимальная длина workpiece: | 5000 мм | Состояние: | новые |
| Взрыв спиндола ((мм): | 130 | Бренд Toolpost: | Яксин |
| Применимые отрасли: | Машиностроительные цеха | Местонахождение выставочного зала: | Канада, Великобритания, США, Италия, Франция, Германия, Бразилия, Перу, Мексика, Россия, Испания, Уз |
| Основные компоненты: | Подшипники, двигатели, насосы, редукторы, ПЛК, сосуды под давлением, прочие, коробки передач, систем | Максимальная вращаемая длина (мм): | 4800 |
| Вид сбыта: | Горячий продукт 2021 | Год: | 2021 |
| Максимальная скорость шпинделя (rp.m): | 320 оборотов в час | Порт: | Порты Китая |
Характер продукции
Описание продукции
Спецификация | Единица | АК-1000Б | АК-1250Б | АК-1600Б | ||
Макс. Повернись на кровать. | мм | 1000 | 1250 | 1640 | ||
Макс, перевернись на перекрестный слайд. | мм | 630 | 880 | 1250 | ||
Расстояние между центрами | мм | 1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||
Максимальная длина поворота | мм | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||
Ширина кровати | мм | 755 | 755 | 755 | ||
Грузоподъемность | в кг | 6000 (выбор: 8000) | 6000 (выбор: 8000) | 6000 (выбор: 8000) | ||
Нос спиндаля | мм | A2-15 | A2-15 | A2-15 | ||
Проходка спиндала | мм | 130 | 130 | 130 | ||
Конусовая вертикаль шпинделя | - | Метрический 140 | Метрический 140 | Метрический 140 | ||
Скорость вращения шпинделя (гидравлическая 4-ступенчатая, безступенчатая) | обороты в минуту | 5-320 | 5-320 | 5-320 | ||
Высота центра | мм | 500 | 625 | 820 | ||
Размер клюшки (4-яблоки) | мм | 1000 | 1000 | 1000 | ||
Ось X/Z. Минимальная единица питания | мм | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
Скорость быстрого питания по оси X/Z | мм/мин | 3000/5000 | 3000/5000 | 3000/5000 | ||
Перемещение поперечно (X) | мм | 570 | 570 | 630 | ||
Тип столба инструмента | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | ||
Время смены инструмента | с | 2.6 | 2.6 | 2.6 | ||
Точность повторного позиционирования башни | мм | 0.01 | 0.01 | 0.01 | ||
Размер раздела инструмента | мм | 40х40 | 40х40 | 40х40 | ||
Диаметр хвостового перья | мм | 160 | 160 | 160 | ||
Путешествие хвостовых перьев | мм | 300 | 300 | 300 | ||
Конусовые перья хвостовых волосков | - | МТ6 | МТ6 | МТ6 | ||
Система с ЧПУ | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
Рабочая точность | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
Грубость поверхности | мм | Ра-1.6 | Ра-1.6 | Ра-1.6 | ||
Основная мощность двигателя | КВ | 30 | 30 | 30 | ||
Машины | в кг | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||
Длина машины | мм | 4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/- | ||||
Ширина машины | мм | 2530 | 2530 | 2780 | ||
Высота машины | мм | 2150 | 2150 | 2600 | ||
√ Система FANUC/GSK/SIEMENS CNC √ 4-яблочный ударник √ 4-станционный электрический инструментальный столб √ Рабочая лампа √ Система охлаждения √ полузакрытый защитный щит √ Ручный импульсный генератор (MPG) √ Мертвые центры √ Масляная пушка √ Пилотная лампа √ Автоматический смазочный насос √ Ручное перемещение хвостового материала √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ Электрический движущийся хвост _ Устойчивый отдых _ Следуйте за остальными _ 6-станционный инструментальный столб _ Живые центра _ Кондиционер _ Конвейер чипов _ Полная охрана |
Подробная информация о машине
Чак:
- Стандартный 4-яблочный независимый винт для зажима специальных деталей.
Электрическая башня с 4 станциями:
- Используйте знаменитую электрическую башню, высокую точность позиционирования.
Система ЧПУ:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK и т.д. для вашего выбора.
Задние части:
Ручное движение хвостовой части поставляется в стандартном комплекте, электрическое движение хвостовой части поставляется в качестве опции.
Электрический шкаф по стандарту CE:
Ясная и аккуратная электрическая схема;
Принять электрические компоненты стандарта CE.
Автоматический смазочный насос:
Автоматически и с перерывами смазывают каждую рельсу для продления срока службы машины.
Вертикальная башня с 4 станциями:
Стандартный
Вертикальная башня с 6 станциями:
Необязательно
Горизонтальная башня с 6 станциями:
Необязательно
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um
Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.

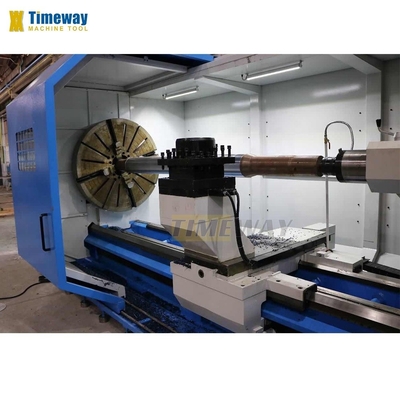

Всеобъемлющие испытательные части:
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Почему выбирать нас?
Лазерный интерферометр Ренишоу:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
