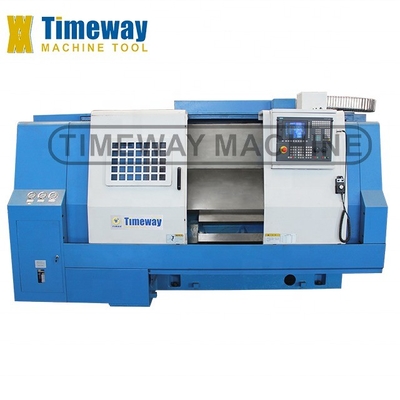

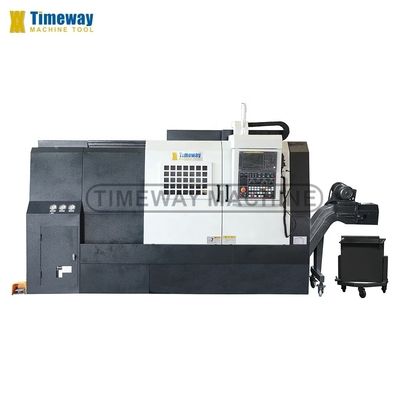

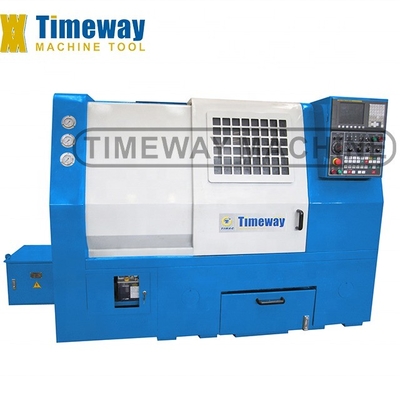

Максимальный диаметр колебания 440 мм с одним шпинделем ЦНЦ с возможностью обработки
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | АК-15 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $85,000.00/sets 1-9 sets |
| Упаковывая детали: | в деревянном корпусе (может быть фумигированным) или в фанере |
| Поставка способности: | 100 комплектов/сети в месяц |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 600 |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Средний вес |
| Ширина кровати (мм): | 400 mm | Мощность спиндового двигателя ((kW): | 25 |
| Число шпинделей: | Одинокий | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 180 mm | Проезд (ось Z) ((мм): | 480 mm |
| Точность позиционирования (мм): | 0,025 | Повторяемость (X/Y/Z) (мм): | 0.01 |
| Размер ((L*W*H): | Как Requst | Напряжение: | По запросу клиента |
| Станции инструментального поста: | 8 | Масса (кг): | 2130 |
| Гарантия: | 1 год | Ключевые точки продаж: | Многофункциональный |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | CNC или нет: | CNC |
| Автоматический класс: | Автоматический | Послепродажное обслуживание: | Инженеры, готовые обслуживать машины за границей |
| Максимальная длина заготовки: | 600 | Мощность ((w): | как модель |
| Максимальн Отбрасывать Диаметр: | 440mm | Вес: | в виде таблицы |
| Переходный путь.: | 210mm | Продольное движение ((Z): | 480mm |
| Скважина шпинделя: | 62 мм | Состояние: | новые |
| Применимые отрасли: | Магазины одежды, магазины строительных материалов, производственные предприятия, розничная торговля, | Местонахождение выставочного зала: | Канада, США, Германия |
| Вид сбыта: | Обычный продукт | Основные компоненты: | Подшипник, мотор, двигатель |
| Максимальная скорость шпинделя (rp.m): | 4500 r.p.m | Взрыв спиндола ((мм): | 62 |
| Максимальная вращаемая длина (мм): | 600 | Порт: | Китайский порт |
Характер продукции
Описание продукции
Особенности:
1.Этот центр поворота с ЧПУ является полузакрытым циклом с ЧПУ станков, подходящих для поворота различных сложных вала, рукава и диска
Рабочие изделия, такие как повороты внутренней и внешней цилиндрической, конической и других окружностных поверхностей, а также различные
металлические, дюймовые, модульные и диаметровые нитки;
2Они также могут быть использованы для очистки масляных канавок и ключевых путей, концовки, канавки и растяжки и т. д.
3Помимо поворота приложений, высокоскоростной и высокоэффективный центр поворота также может
используется для бурения и фрезы для различных сложных обработок деталей с помощью комбинированного движения X/Z/C 3-осной;
4. Уникальная конструкция, разработанная с использованием методов FEA для обеспечения максимальной жесткости в самых тяжелых условиях резки;
5Точность обработки составляет около IT5 ~ IT6, а шероховатость поверхности составляет около Ra0.4um для резки цветных металлов и Ra0.8um
для железных металлов;
6Он особенно подходит для обработки высокоточных деталей, а также широко используется для обработки деталей в партии.
в области автомобилей, мотоциклов, железных дорог, авиации, бытовой техники, подшипников, оборудования и т.д.
1.Этот центр поворота с ЧПУ является полузакрытым циклом с ЧПУ станков, подходящих для поворота различных сложных вала, рукава и диска
Рабочие изделия, такие как повороты внутренней и внешней цилиндрической, конической и других окружностных поверхностей, а также различные
металлические, дюймовые, модульные и диаметровые нитки;
2Они также могут быть использованы для очистки масляных канавок и ключевых путей, концовки, канавки и растяжки и т. д.
3Помимо поворота приложений, высокоскоростной и высокоэффективный центр поворота также может
используется для бурения и фрезы для различных сложных обработок деталей с помощью комбинированного движения X/Z/C 3-осной;
4. Уникальная конструкция, разработанная с использованием методов FEA для обеспечения максимальной жесткости в самых тяжелых условиях резки;
5Точность обработки составляет около IT5 ~ IT6, а шероховатость поверхности составляет около Ra0.4um для резки цветных металлов и Ra0.8um
для железных металлов;
6Он особенно подходит для обработки высокоточных деталей, а также широко используется для обработки деталей в партии.
в области автомобилей, мотоциклов, железных дорог, авиации, бытовой техники, подшипников, оборудования и т.д.
Спецификация | Единица | АК-15 | АК-25М | АК-35М | ||
Макс, перевернись. | мм | 440 | 520 | 660 | ||
Макс, я переворачиваю матрас. | мм | 300 | 420 | 550 | ||
Макс. Поворачивающая длина. | мм | 450 | 530/905 | 780/1530 | ||
Скорость быстрого питания по оси X | м/мин | 20 | 12 | 12 | ||
Скорость быстрого питания по оси Z | м/мин | 24 | 15 | 15 | ||
Диапазон скоростей шпинда | обороты в минуту | 50-4500 | 35-3500 | 25-2500 | ||
Нос спиндаля | A2-6 | А2-8 | ||||
Размер ключа | 8 дюймов | 10 дюймов | 12 дюймов | |||
Подшипник переднего конца шпинделя ((dia.) | мм | 100 | 130 | 160 | ||
Свинцовый проход (свинцовый проход) | мм | 62 | 87 | 92 | ||
Индексация оси С ((повышенная единица) | 0.001 | |||||
Количество станций | 8 | 12 | ||||
Время индексации | с | 0.58 | 0.4 | 1 | ||
Размер ствола инструмента | мм | 25х25 | ||||
Нудный барный нож. | мм | 40 | 50 | |||
Скорость инструмента | обороты в минуту | 40-4000 | ||||
Мотор главного шпинделя | КВ | 9.0/11 | 18.5/15 | 30/22 | ||
Сервомотор X-оси | КВ | 1.6 | 3 | |||
Сервомотор Z-оси | КВ | 3 | 4 | |||
Двигатель, приводящий инструмент | КВ | A3/10000i | ||||
Максимальное движение хвостовых пород | мм | 460 | 490/865 | 760/1500 | ||
Диа. от хвостового перья | мм | 80 | 85 | 110 | ||
Путешествие хвостового запаса | мм | 130 | 80 | 100 | ||
Стержень хвостового перья | МТ-4 | МТ-5 | ||||
Мощность охлаждающей жидкости | Л | 200 | 200/230 | 200/250 | ||
Общая мощность | КВ | 25 | 38 | 46 | ||
Точность позиционирования по оси Х | мм | 0.025 | ||||
Точность позиционирования повторяемости по оси X | мм | 0.01 | ||||
Обратный варп X-оси | мм | 0.012 | ||||
Точность позиционирования по оси Z | мм | 0.016 | ||||
Точность повторяемости по оси Z | мм | 0.007 | ||||
Обратная оболочка оси Z | мм | 0.006 | ||||
Отзывы клиентов
Наши услуги
1. бесплатная замена деталей, доступных в течение гарантийного периода. стоимость замены деталей, доступных после гарантийного периода.Быстрое реагирование и ответ на технические вопросы в любое время всего срока службы машины. 3. Зарубежный центр после обслуживания доступен в некоторых регионах. 4. Инженер заграничного обслуживания доступен по требованию клиента ((относительные затраты, возникающие за счет клиента).
Введение компании

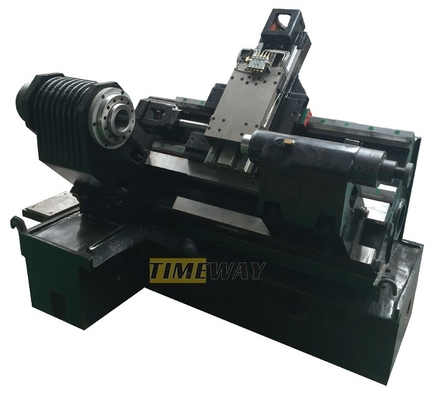

Производственный дисплей:
Профиль завода:
Наш завод был основан в 2014 году. У него есть профессиональные техники, команда исследований и разработок, производит и продает оборудование CNC и предоставляет профессиональные индивидуальные услуги.Наши продукты широко используются в обработке форм, 3C продуктов, сельскохозяйственной техники, нефтегазовой техники, обработки автозапчастей, аэрокосмической промышленности и т. д., продавая более 60 стран и регионов в стране и за рубежом.
Текст Введение:
Профиль компании:
Timeway Machine Tool Co., Ltd является профессиональным предприятием по производству инструментов, основные продукты включают станки, фрезерные машины, шлифовальные машины и т. Д.,и в соответствии с потребностями клиента мы также можем проектировать и производить различные специальные машины, чтобы предоставить услуги по модернизации и трансформации относительной технологии в области инструментальных машин.
Клиент посетил:
До сих пор мы получили много клиентов из-за рубежа, и они все очень довольны нашей компанией и продуктами
Частые вопросы
Вопрос: Почему вы выбрали Timeway Machine?
A: 1. Высокое качество с конкурентоспособной ценой; 2. Профессиональная команда исследований и разработок и 25-летний опыт экспорта; 3. Экспортировано более 60 стран; 4. Сертификаты CE, ISO; 5.24-часовой онлайн-сервис (Skype), WhatsApp, Wechat, Trademanager); 6. 12 месяцев гарантии качества; 7. Зарубежные инженеры доступны для решения проблем;Вопрос: У вас есть QC или какие-либо стандарты безопасности для ваших машин?О: Да, мы создали очень строгий отдел контроля качества, чтобы гарантировать хорошее качество.Вопрос: каков MOQ?A: 1 комплект (только некоторые недорогие машины будут более 1 комплект)Вопрос: Что насчет условий оплаты?Ответ: (1) T/T с 30% авансовым платежом и 70% балансовым платежом перед отправкой; (2) Необратимый LC на месте; (3) Western Union, MoneyGram и т.д.Вопрос: Как насчет гарантии?О: Гарантийный срок составляет один год после доставки. Даже после этого периода мы будем предоставлять пожизненное обслуживание для машины.
