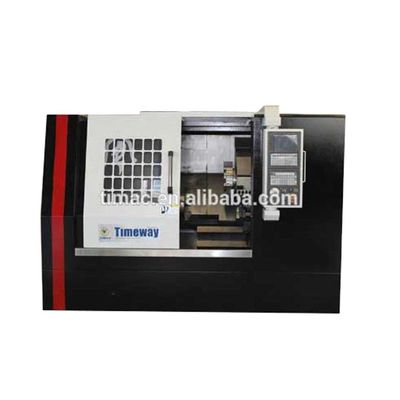

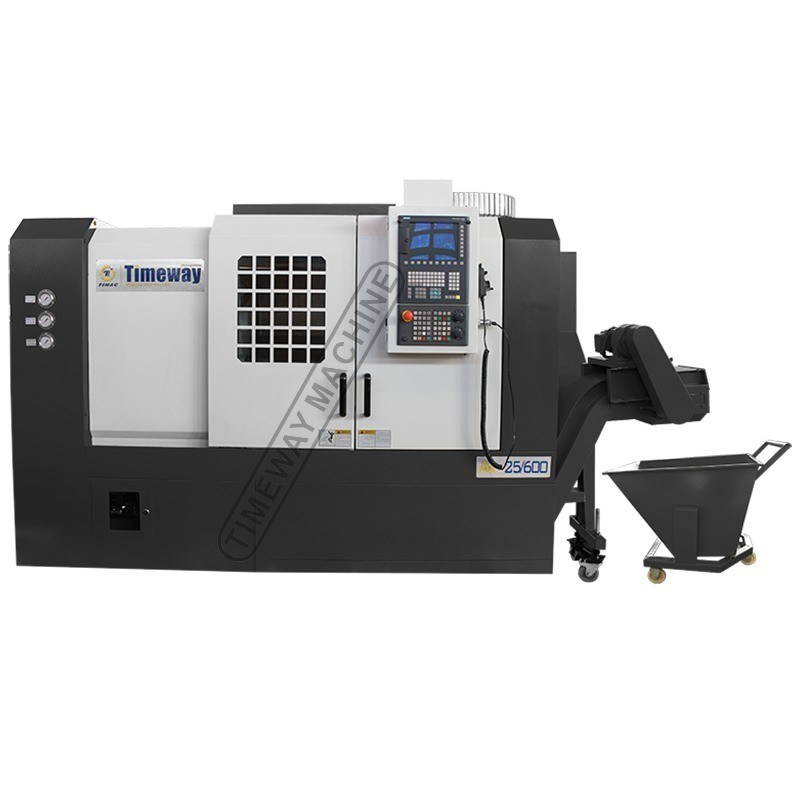

Доступный 500 мм наклонный кровать CNC токарный станок с 210 мм X-оси путешествия экономичный выбор
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | Timac |
| Номер модели: | AKJ-25 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $40,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы (фумигированные) |
| Поставка способности: | 50 комплектов/сети в месяц |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 600 |
|---|---|---|---|
| Структура: | Токарный станок кровати скоса | Мощность обработки: | Средний вес |
| Ширина кровати (мм): | 500 мм | Мощность спиндового двигателя ((kW): | 15 |
| Число шпинделей: | Одинокий | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 210 mm | Проезд (ось Z) ((мм): | 550 мм |
| Точность позиционирования (мм): | ±0,002 | Повторяемость (X/Y/Z) (мм): | ±0.003 |
| Размер ((L*W*H): | 2270х1470х1650 мм | Напряжение: | По мере необходимости |
| Система управления с ЧПУ: | Фанук | Станции инструментального поста: | 8 |
| Масса (кг): | 3700 | Гарантия: | 1 год |
| Ключевые точки продаж: | Экономия энергии | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Тип машины: | CNC | Качание над кроватью: | 500 мм |
| Скорость вращения шпинделя: | 2500 оборотов в минуту | Макс. Поворачиваю.: | 270mm |
| Максимальн Запирать Емкость: | 51 мм | Максимальная длина поворота: | 530mm |
| Расстояние между осями: | 600 мм | Путешествия по оси Х: | 210mm |
| Поездка по оси Z: | 550 мм | Warrany: | 1 год |
| Состояние: | новые | Применимые отрасли: | Ресторан, домашнее хозяйство, розничная торговля, магазины одежды |
| Местонахождение выставочного зала: | Канада, США, Италия, Германия, Мексика, Испания, ЮАР, Австралия | Вид сбыта: | Обычный продукт |
| Основные компоненты: | Двигатель, двигатель | Максимальная вращаемая длина (мм): | 530 |
| Год: | 2022 | Максимальная скорость шпинделя (rp.m): | 2500 r.p.m |
| Взрыв спиндола ((мм): | 62 | Порт: | Порт Тяньцзинь |
Характер продукции
Полнофункциональный станковой станк
Особенности:
1- Что?Экономный полнофункциональный станковод с ЧПУявляется полузакрытым циклом станков с ЧПУ, подходящих для поворота различных сложных валов,
Рабочие изделия с рукавами и дисками, такие как повороты внутренних и внешних цилиндрических, конических и других окружностей
поверхность, а также различные метрические, дюймовые, модульные и диаметровые нитки;
2Они также могут быть использованы для очистки масляных канавок и ключевых путей, накрытия концами, зажимания канавок и раздвижки, и т. д.;
3Уникальная конструкция, разработанная с использованием методов FEA для обеспечения максимальной жесткости при самых тяжелых условиях резки;
4Точность обработки составляет около IT5~IT6, а шероховатость поверхности составляет около Ra0.4um для резки цветных металлов и
Ra0,8um для железных металлов;
5Он особенно подходит для обработки высокоточных деталей, а также широко используется для обработки деталей в партиях.
в области автомобилей, мотоциклов, железных дорог, авиации, бытовой техники, подшипников, оборудования и т.д.
Параметр:
| Спецификация | Единица | AKJ-25 | |
| Мощности | Повернись к кровати | мм | 500 |
|
| Макс, я поворачиваю. | мм | 370 |
|
| Макс. Поворачиваю. | мм | 270 |
|
| Максимальная длина поворота | мм | 530 |
|
| Расстояние между центрами | мм | 600 |
|
| Максимальная вместимость баров | мм | 51 |
| Проезд и кормление | Поездка по оси Х | мм | 210 |
|
| Сервомотор X-оси | КВ | 1.2 |
|
| Крутящий момент сервомотора X-оси | Nm | 7 |
|
| Поездка по оси Z | мм | 550 |
|
| Сервомотор Z-оси | КВ | 1.4 |
|
| Крутящий момент сервомотора Z-оси | Nm | 11 |
|
| Быстрое пересечение (X- и...Z- ось) | м/мин | 12/16 |
| Свинцовый | Скорость вращения шпинделя | обороты в минуту | 2500 |
|
| Нос спиндаля |
| A2-6 |
|
| Размер ключа | дюйм | 8 дюймов |
|
| Свинцовый боль (dia) | мм | 62 |
|
| Мотор главного шпинделя | КВ | 15 |
| Башня | Количество станций |
| 8 |
|
| Размер ствола инструмента | мм | 25х25 |
|
| Нудный барный нож. | мм | 40 |
| Остров | Макс. путешествие | мм | 380 |
|
| Пилл-Дай. | мм | 85 |
|
| Путешествия с перьями | мм | 100 |
|
| Прокол в конусе пена |
| МТ-5 |
| Прочие | Машины | в кг | 3700 |
|
| Высота машины | мм | 1810 |
|
| Площадь пола (L×W) | мм | 2555×1490 |
*** Стандартные принадлежности:

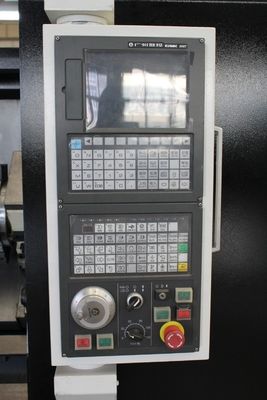

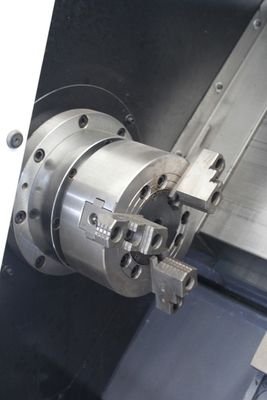

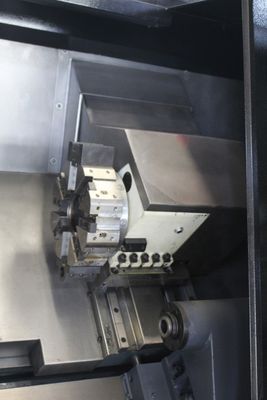

Управляющий FANUC 0i TD; сервомотор FANUC, сервомотор FANUC для обеих осей X, Z;8”hгидравлическийтвердыеЧак.; 8 станций hгидравлическийБашня инструмента; Гидравлический хвостовой материал; Автоматический смазочный блок; Система охлаждения; Общие инструменты; Автоматический конвейер; Операционная машинаЯ...(Английское издание).
