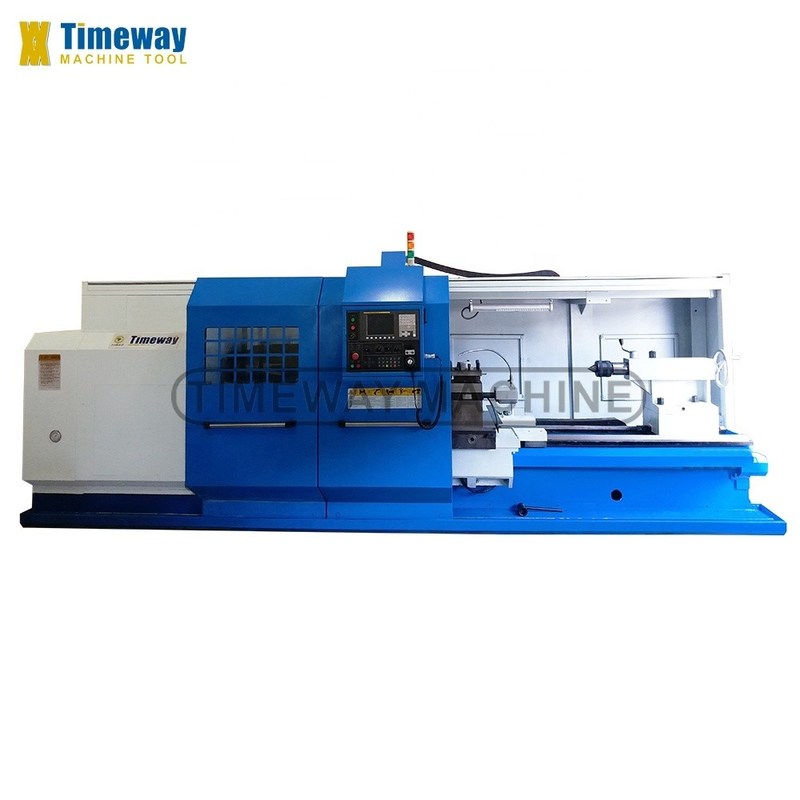

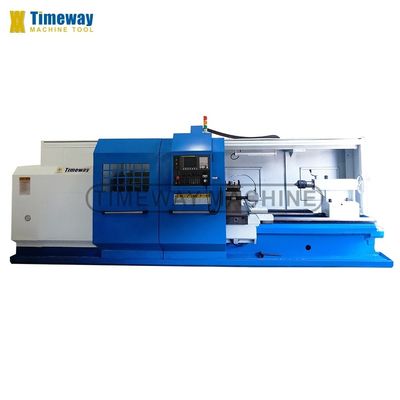

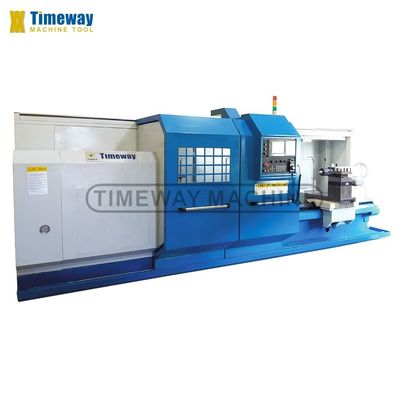

Большой качающийся плоский лежащий токарный станк с CNC-вертильщиками с максимальной длиной заготовки 1500 мм
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC, TIMEWAY |
| Номер модели: | АК-1000, АК-800 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $38,999.00/sets 1-1 sets |
| Упаковывая детали: | деревянный корпус или фанера, поддоны |
| Поставка способности: | 800 комплектов/сети в год |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 1500 |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Тяжелая работа |
| Максимальн Вес Workpiece (kg): | 3000 | Ширина кровати (мм): | 600 мм |
| Мощность спиндового двигателя ((kW): | 15 | Число шпинделей: | Одинокий |
| Количество осей: | 2 | Проезд (ось X) ((мм): | 420 мм |
| Проезд (ось Z) ((мм): | 1500 мм | Точность позиционирования (мм): | ±0.001 |
| Повторяемость (X/Y/Z) (мм): | ±0.008 | Размер ((L*W*H): | 4105x2219x2010 мм |
| Напряжение: | 200 В - 460 В | Система управления с ЧПУ: | Сименс 808d |
| Станции инструментального поста: | 4 | Масса (кг): | 5300 |
| Гарантия: | 1 год | Ключевые точки продаж: | Долгий срок службы |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Цвет: | Настраиваемый вариант |
| Свинцовая колючка: | Метрический 120 (Метрический 150 необязательно) | Тип машины: | CNC тяжелое горизонтальное токарное станки |
| Скорость вращения шпинделя (ручные 4 шага): | 8-800 (без ступеней в шагах) | Скорость вращения шпинделя (авто 4 шага): | 8-800 (без ступеней в шагах) |
| Скорость вращения шпинделя (вручную): | 6-750 (18 шагов) | Скорость быстрого питания по оси X: | 4000 мм/мин |
| Скорость быстрого питания по оси Z: | 5000mm/min | Рабочая точность: | IT6 |
| Гладкость: | Ra1,6um | Состояние: | новые |
| Бренд Toolpost: | Яксинг | Применимые отрасли: | Производственный завод, строительные работы |
| Местонахождение выставочного зала: | Канада, Великобритания, США, Италия, Франция, Германия, Бразилия, Перу, Пакистан, Мексика, Россия, И | Максимальная скорость шпинделя (rp.m): | 800 оборотов в час |
| Взрыв спиндола ((мм): | 100 (140 необязательно) | Максимальная вращаемая длина (мм): | 1350 |
| Вид сбыта: | Горячий продукт 2021 | Основные компоненты: | Подшипник, двигатель, насос, редуктор, сосуд давления, коробка передач, система CNC |
Характер продукции
Описание продукции
√ Система FANUC/GSK/SIEMENS CNC √ 3 челюсти √ 4-станционный электрический инструментальный столб √ Рабочая лампа √ Система охлаждения √ полузакрытый защитный щит √ Ручный импульсный генератор (MPG) √ Мертвые центры √ Масляная пушка √ Пилотная лампа √ Автоматический смазочный насос √ Ручное перемещение хвостового материала √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ Четырёхчелюстный удар _ Устойчивый отдых _ Следуйте за остальными _ Гидравлический насос _ Пневматический удар _ Гидравлический хвостовой _ 6-станционный инструментальный столб _ Живые центра _ Кондиционер _ Конвейер чипов _ Полная охрана |
Спецификация | Единица | АК-800 | АК-1000 | |
Макс. Повернись на кровать. | мм | 800 | 1000 | |
Макс, перевернись на перекрестный слайд. | мм | 480 | 680 | |
Расстояние между центрами | мм | 1000/1500/2000/3000/4000/5000/6000/8000/- | ||
Максимальная длина поворота | мм | 850/1350/1850/2850/3850/4850/5850/7850/- | ||
Ширина кровати | мм | 600 | 600 | |
Грузоподъемность | в кг | 3000 | 3000 | |
Нос спиндаля | мм | C11 (C15 необязательно) | C11 (C15 необязательно) | |
Проходка спиндала | мм | 100 (140 необязательно) | 100 (140 необязательно) | |
Конусовая вертикаль шпинделя | - | Метрический 120 (Метрический 150 необязательно) | Метрический 120 (Метрический 150 необязательно) | |
Скорость вращения шпинделя (ручные шаги) | обороты в минуту | 6-750 (18) | 6-750 (18) | |
Скорость вращения шпинделя (вручную 4 шага без шага) | обороты в минуту | 8-800 | 8-800 | |
Скорость вращения шпинделя (гидравлическая 4-ступенчатая, безступенчатая) | обороты в минуту | 8-800 | 8-800 | |
Высота центра | мм | 400 | 500 | |
Размер ключа | мм | 400 | 400 | |
Ось X/Z. Минимальная единица питания | мм | 0.001/0.001 | 0.001/0.001 | |
Скорость быстрого питания по оси X/Z | мм/мин | 4000/5000 | 4000/5000 | |
Перемещение поперечно (X) | мм | 420 | 420 | |
Тип столба инструмента | - | V4 (V6/H6/H8 необязательно) | V4 (V6/H6/H8 необязательно) | |
Время смены инструмента | с | 2.4 | 2.4 | |
Точность повторного позиционирования башни | мм | 0.008 | 0.008 | |
Размер раздела инструмента | мм | 40х40 | 40х40 | |
Диаметр хвостового перья | мм | 100 | 100 | |
Путешествие хвостовых перьев | мм | 250 | 250 | |
Конусовые перья хвостовых волосков | - | MT6 (MT5 необязательно) | MT6 (MT5 необязательно) | |
Система с ЧПУ | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |
Рабочая точность | - | IT6 | IT6 | |
Грубость поверхности | мм | Ра-1.6 | Ра-1.6 | |
Основная мощность двигателя | КВ | 15 | 15 | |
Машины | в кг | 4800/5300/5600/6000/6800/7600/8250/9750/- | ||
Длина машины | мм | 3605/4105/4645/5600/6430/7600/8485/10485/- | ||
Ширина машины | мм | 2219 | 2219 | |
Высота машины | мм | 1830 | 2010 | |
1.Эта серия CNC-вертового станка принимает стандартный чугун (HT300) формования литья, после второй обработки старения, он имеет особенность стабильной производительности; ширина направляющего пути (600 мм), хорошая жесткость,антивибрационная способность; обрабатывается среднечастотным отверждением (твердость более SHAW 68) и обрабатывается импортированной шлифовальной машиной, чтобы обеспечить длительный срок службы, высокую точность и хорошую устойчивость.
2.Постель (от 1000 мм до 5000 мм) одночасовая, 6000 мм и выше двухчасовая.
3.Эта серия машины шпиндель отверстия имеет два типа, один из которых Φ100 мм, другой Φ140 мм. шпиндель подшипник использует хорошо известный подшипник Китая, сделанный HRB, LYC и ZWZ, а также может быть настроен NSK,SKF и другие импортируемые подшипникиДиаметр отверстия Φ140 мм для обработки более крупных деталей из стержней или труб.
4. Автоматический гидравлический 4-ступенчатый обменник, управляемый M-кодом, автоматическая безступенчатая смена скорости, управляемая S-кодом; ручная 4-ступенчатая смена скорости, управляемая вручную,автоматическая безступенчатая смена скорости, управляемая выбором S-кода; ручная 18-ступенчатая смена скорости с ручным управлением.
5. Коробка шпинделя использует симметричную структуру, чтобы сделать тепловую деформацию равномерной и избежать смещения центра шпинделя.головка смазывается циклом масляной ванны. передний конец основного вала принимает трехподдерживающую структуру двустороннего углового контактного шарикового подшипника. улучшить точность и увеличить жесткость.Редукторы в головке гасят и заземляются, чтобы обеспечить точную передачу и низкий шум.
6. Главный двигатель представляет собой 15 кВт высокомощный частотный двигатель; оснащен Ф400 стандартным ручным трехщелочным самоцентрирующимся колпаком, в соответствии с требованиями конечных пользователей различного размера,может быть выбран пневматический и гидравлический трех- и четырех-челюстный чехлы.
7. Все станки оборудованы электрической башней, свободно поднимаются, быстро и легко меняют инструменты, есть вертикальные 4 и 6 станции, горизонтальные 6 станции и другие электрические башни на выбор.
8. Перед поставкой все станки будут проверены британским лазерным детектором RENISHAW для обнаружения и компенсации динамической точности.так что станка имеет высокую точность позиционирования и повторяется точность позиционирования.
9. Система CNC использует всемирно известную систему сервоуправления FANUC, SIEMENS или China GSK AC.оборудованный кнопкой безопасности аварийной остановки, когда машина внезапно столкнулась с внезапным отключением питания или другими сбоями из-за специальной конструкции контуры управления,Это может быть самозащита, чтобы обеспечить безопасность машины и персонала.Панель управления расположена примерно в 1500 мм от земли, очень умеренная, эргономичная, приятная и простая в эксплуатации и понимании работы машины.
10.Эта серия станка широко используется, гибкая работа, подходящая для обработки всех видов сложных форм валов, наборов, дисковых деталей, таких как повороты внутренней и внешней цилиндрической поверхности,коническая поверхность, круглая поверхность, конечная поверхность, канавки, камеры, нитки, особенно для многовидовых, небольших партий обработки поворотов, адаптируемость процесса, высокая эффективность обработки, низкий показатель отходов,хорошая консистенция продукта, легкая программирование, простая эксплуатация, снижение технических требований работников, это идеальная среда механической обработки.
Чак:
- 3 челюсти приходят в стандартном исполнении для быстро самоцентрирующихся зажимающих частей
- Необязательно 4-яблочный независимый цикл и гидравлический цикл

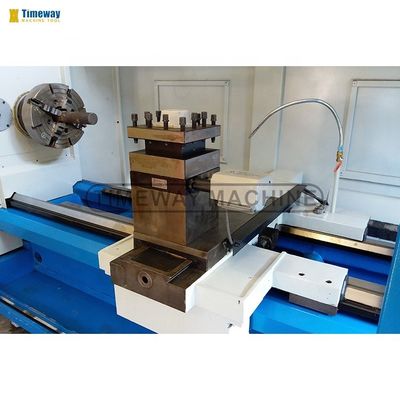

Электрическая башня с 4 станциями:
- Используйте знаменитую электрическую башню, высокую точность позиционирования.
- Факультативное быстро меняющее орудие
Система ЧПУ:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK и т.д. для вашего выбора.

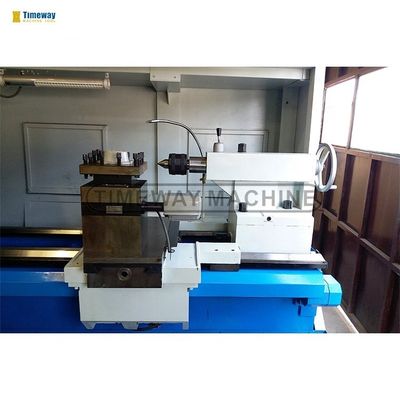

Ручное перемещение хвостового состава:
Гибкая и простая эксплуатация, чтобы уменьшить интенсивность труда и увеличить удовольствие от эксплуатации.
Электрический шкаф по стандарту CE:
Ясная и аккуратная электрическая схема;
Принять электрические компоненты стандарта CE.

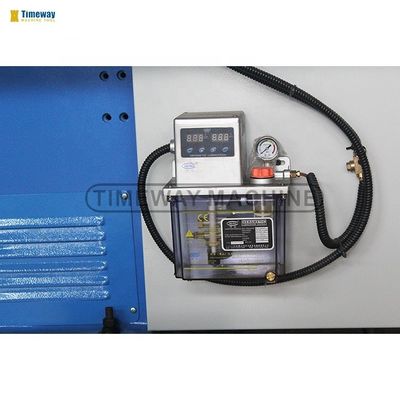

Автоматический смазочный насос:
Автоматически и с перерывами смазывают каждую рельсу для продления срока службы машины.
Вертикальная башня с 4 станциями:
Стандартный
Вертикальная башня с 6 станциями:
Необязательно
Горизонтальная башня с 6 станциями:
Необязательно
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um
Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.
Всеобъемлющие испытательные части:
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Лазерный интерферометр Ренишоу:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
