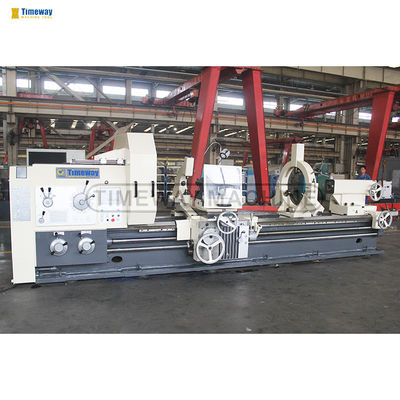

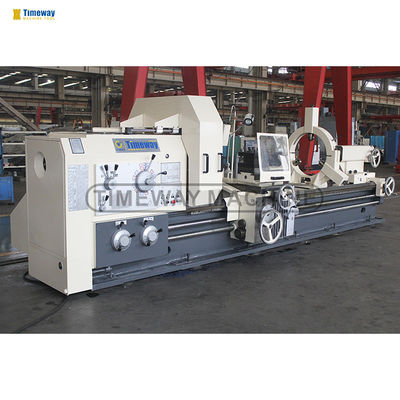

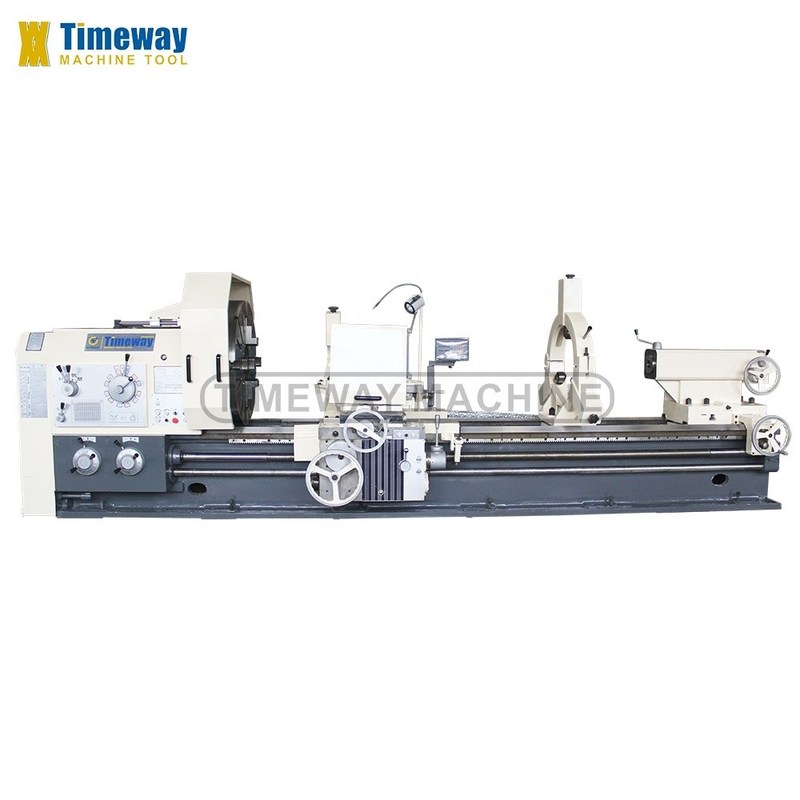

Однодельная конструкция 1000 мм интегрированный тип кровати плоская кровать поворотная машина с 4000 мм Z-оси путешествия
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | AL-1000Bx4M |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $32,999.00/sets >=1 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 500 комплектов/сети в год |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 4000 | Диапазон скорости шпинделя ((r.p.m): | 3.15 - 315 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Ширина кровати (мм): | 755 |
| Тип: | Горизонтальные | Мощность спиндового двигателя ((kW): | 22 |
| Напряжение: | 220V/380V/400V | Размер ((L*W*H): | 7100x2150x1700 мм |
| Масса (кг): | 11000 kg | Гарантия: | 1 год |
| Ключевые точки продаж: | Конкурентоспособная цена | Вид сбыта: | Горячий продукт 2021 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Структура машины: | цельный |
| Тип рулевого канала: | Тип V-плоскости | Размер клюшки: | 1000 мм |
| Качание над кроватью: | 1000 мм | Качание над поперечным супортом: | 615мм |
| Путешествия по оси Х: | 520mm | Перемещение Z-оси: | 4000 мм |
| Перемещение с верхней части орудийного столба: | 300 мм | Размер раздела инструмента: | 45X45mm |
| Угол вращения столба инструмента: | 90° | Состояние: | новые |
| Взрыв спиндола ((мм): | 130 | Применимые отрасли: | Магазины строительных материалов, ремонтные машины, производственные предприятия, розничная торговля |
| Местонахождение выставочного зала: | Канада, Турция, Великобритания, США, Италия, Франция, Германия, Бразилия, Перу, Саудовская Аравия, П | Основные компоненты: | Подшипник, насос, редуктор, двигатель, коробка передач, сосуд под давлением |
| Максимальная вращаемая длина (мм): | 3800 mm | Год: | 2020 |
Характер продукции
Описание продукции
Особенности:
* Эта серия горизонтального токарного станка подходит для обработки больших и средних деталей литейных изделий, сталей и цветных металлов
Он может поворачивать внешний круг, внутреннее отверстие, конец лица, канавки, бурение, бурение и гнездование и может поворачивать различные внутренние
и внешние нитки, такие как метрические, дюймовые, модульные и диаметрические.
* Машина имеет твердое тело, сильную жесткость, высокую мощность, широкий диапазон скоростей и способен на высокоскоростные и мощные
при резке; при завершении ошибка округлости не более 0,01 мм, ошибка цилиндрической степени не более 0,03 мм при измерении длины 300 мм.
Внутренние ребра имеют разумную планировку и высокую жесткость, а проводящая рельса использует процесс измельчения средней частоты.На поверхности скользящего руководства, применяется технология противоползучих гидропластин, а динамические характеристики, такие как коэффициент затухания трения, находятся в оптимальном состоянии;тем самым избегая возникновения ползания на низкой скорости.
* Подшипник шпинделя машины принимает известные брендовые продукты. Коробка шпинделя принимает симметричную структуру, чтобы сделать тепловую деформацию равномерной и избежать смещения центра шпинделя.Для уменьшения термической деформации, головка смазывается циклом масляной ванны. Передний конец главного вала имеет трехподъемную конструкцию двухрядового углового контактного шарикового подшипника,повышение точности и повышение жесткости. Коленчатые механизмы в головке гасят и заземляются, чтобы обеспечить точную передачу и низкий уровень шума.небольшая термическая деформация и высокая точность, что позволяет шпинделю поддерживать относительно стабильную точность при длительной работе.
* Высокая жесткость однокомпонентного типа постели с протяженностью 755 мм, что обеспечивает высокую стабильность и высокую точность машины, а грузоподъемность между центрами может достигать 6000 кг,и 8000 кг по желанию.
* Стандартный диаметр отверстия шпинделя Φ130 мм, и принять A2-15 шпиндель нос типа соединения, точность бега шпинделя лучше.
* Машиной можно разрезать короткую коническую поверхность с помощью верхнего столба инструмента, а длинную коническую поверхность можно повернуть с помощью верхнего столба инструмента и продольного питания вместе.
* Высокая мощность, высокая жесткость и широкий диапазон скоростей для высокой скорости и мощной резки, диапазон скоростей 3,15-315 об/мин с 33 скоростями.
* В зависимости от потребности в обработке, клиенты могут выбрать электрический двигательный хвостовой материал, уменьшить интенсивность труда оператора и повысить эффективность работы.
* Эта серия горизонтального токарного станка подходит для обработки больших и средних деталей литейных изделий, сталей и цветных металлов
Он может поворачивать внешний круг, внутреннее отверстие, конец лица, канавки, бурение, бурение и гнездование и может поворачивать различные внутренние
и внешние нитки, такие как метрические, дюймовые, модульные и диаметрические.
* Машина имеет твердое тело, сильную жесткость, высокую мощность, широкий диапазон скоростей и способен на высокоскоростные и мощные
при резке; при завершении ошибка округлости не более 0,01 мм, ошибка цилиндрической степени не более 0,03 мм при измерении длины 300 мм.
Внутренние ребра имеют разумную планировку и высокую жесткость, а проводящая рельса использует процесс измельчения средней частоты.На поверхности скользящего руководства, применяется технология противоползучих гидропластин, а динамические характеристики, такие как коэффициент затухания трения, находятся в оптимальном состоянии;тем самым избегая возникновения ползания на низкой скорости.
* Подшипник шпинделя машины принимает известные брендовые продукты. Коробка шпинделя принимает симметричную структуру, чтобы сделать тепловую деформацию равномерной и избежать смещения центра шпинделя.Для уменьшения термической деформации, головка смазывается циклом масляной ванны. Передний конец главного вала имеет трехподъемную конструкцию двухрядового углового контактного шарикового подшипника,повышение точности и повышение жесткости. Коленчатые механизмы в головке гасят и заземляются, чтобы обеспечить точную передачу и низкий уровень шума.небольшая термическая деформация и высокая точность, что позволяет шпинделю поддерживать относительно стабильную точность при длительной работе.
* Высокая жесткость однокомпонентного типа постели с протяженностью 755 мм, что обеспечивает высокую стабильность и высокую точность машины, а грузоподъемность между центрами может достигать 6000 кг,и 8000 кг по желанию.
* Стандартный диаметр отверстия шпинделя Φ130 мм, и принять A2-15 шпиндель нос типа соединения, точность бега шпинделя лучше.
* Машиной можно разрезать короткую коническую поверхность с помощью верхнего столба инструмента, а длинную коническую поверхность можно повернуть с помощью верхнего столба инструмента и продольного питания вместе.
* Высокая мощность, высокая жесткость и широкий диапазон скоростей для высокой скорости и мощной резки, диапазон скоростей 3,15-315 об/мин с 33 скоростями.
* В зависимости от потребности в обработке, клиенты могут выбрать электрический двигательный хвостовой материал, уменьшить интенсивность труда оператора и повысить эффективность работы.
Спецификация | Единица | AL-1000Bx4M |
Макс. Повернись на кровать. | мм | 1000 |
Макс. Свернуть на перекрестный слайд. | мм | 615 |
Расстояние между центрами | мм | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- |
Максимальная длина поворота | мм | 1300/1800/2800/3800/4800/5800/7800/9800/11800/- |
Ширина кровати | мм | 755 |
Грузоподъемность | в кг | 6000 (выбор: 8000) |
Нос спиндаля | - | A2-15 (8xM22) |
Проходка спиндала | мм | 130 |
Конусовая вертикаль шпинделя | - | Метрический 140 |
Диапазон скоростей шпинда | обороты в минуту | Вперед: 3.15-315, CW: 3.5-291 |
Шаг скорости шпинделя | шаги | Вперед: 21, назад: 12 |
Виды кормов по оси X/Z | виды | 56/56 |
Диапазон питания | мм | Продольный: 0.1-12; Крест: 0.05-6; Верхний инструментальный столб: 0.025-3 |
Диапазон метрических нитей (разновидности) | мм | 1-120 (44) |
Диапазон дюймовых нитей (виды) | ТПИ | 28-1/4 (31) |
Диапазон нитей модулей (разновидности) | МП | 0.5-60 (45) |
Диаметровый диапазон нитей (разновидности) | DP | 1/2-56 (38) |
Расстояние от центра шпинделя до основания инструмента | мм | 48 |
Угол вращения столба инструмента | ° | ± 90° |
Проезд на слайде | мм | 520 |
Перемещение верхнего слайда | мм | 300 |
Размер раздела инструмента | мм | 45х45 |
Быстрая скорость подачи | мм/мин | Продольный: 3740; Крест: 1870; Верхний инструментальный столб: 935 |
Диаметр хвостового перья | мм | 160 |
Путешествие хвостовых перьев | мм | 300 |
Конусовые перья хвостовых волосков | - | МТ6 |
Основная мощность двигателя | КВ | 22 |
Длина машины | мм | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- |
Ширина машины | мм | 2150 |
Высота машины | мм | 1700 |
· 4-яблочный независимый винт · Постоянный отдых (более 3 м в длину) · Следите за отдыхом (более 3 м в длину) · Ручное передвижение хвостового состава · Смертный центр хвостовой ткани · 4-станционный инструментальный пост · Система охлаждения · Рабочая лампа · Инструменты и коробка с инструментами · Уравнительный клин и болты · Руководство по эксплуатации | · Лицевая плита · Цифровой индикатор с двумя или тремя осьми · Защита от выбросов · Слишком высокая охрана · Задняя защита от разливов · Быстрая смена орудий · Скрепитель для шлифования |
