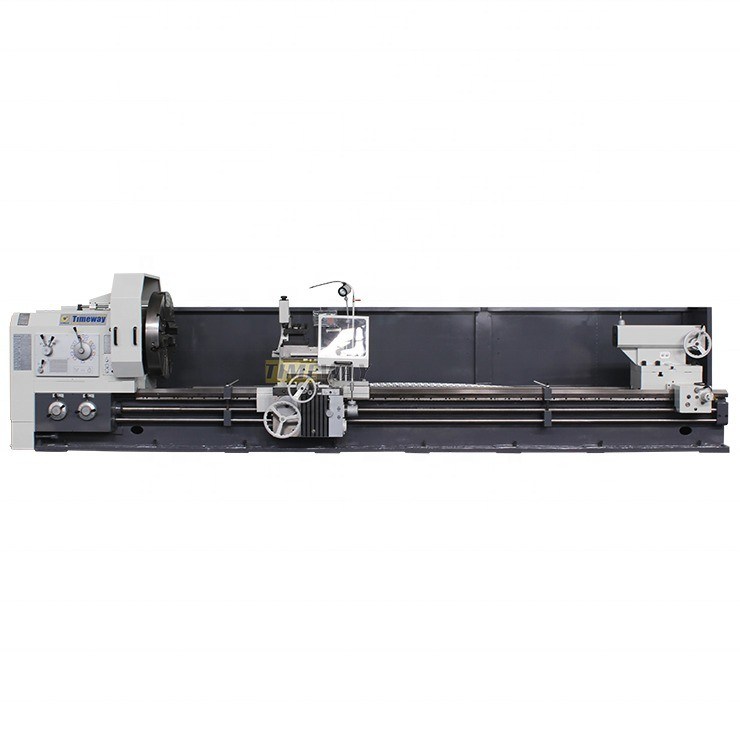

550 мм ширина кровати Экономический горизонтальный станковод с ЧПУ для точной обработки и высокой скорости
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | АК-630Bx8M |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $29,000.00/sets 1-2 sets |
| Упаковывая детали: | В фанерах. |
| Поставка способности: | 200 комплектов/сетов в месяц |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 8000 |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Тяжелая работа |
| Максимальн Вес Workpiece (kg): | 2000 | Ширина кровати (мм): | 550 мм |
| Мощность спиндового двигателя ((kW): | 11 | Число шпинделей: | 1 |
| Количество осей: | 2 | Проезд (ось X) ((мм): | 390 mm |
| Проезд (ось Z) ((мм): | 7850 мм | Точность позиционирования (мм): | ±0.01 |
| Повторяемость (X/Y/Z) (мм): | ±0.006 | Размер ((L*W*H): | 10580x1800x1880 |
| Напряжение: | 200-460 В | Система управления с ЧПУ: | Фанук |
| Станции инструментального поста: | 4 | Масса (кг): | 10200 |
| Гарантия: | 1 год | Ключевые точки продаж: | Высокая точность |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Контроллер с ЧПУ: | Система FANUC 0i-TF |
| Нос шпинделя: | C11 | Свинцовая колючка: | Метрический 120 |
| Скорость вращения шпинделя: | 70,5-1000 оборотов в минуту | Шаги спиндаля: | Как модель машины |
| Минимальная единица питания: | 0.001 мм | Рабочая точность: | IT6 |
| Рабочая грубость: | Ra1,6um | тип башенки: | 6/8/10-станция на выбор |
| Послепродажное обслуживание: | Поддержка онлайн | Состояние: | новые |
| Взрыв спиндола ((мм): | 100 | Бренд Toolpost: | Яксин |
| Применимые отрасли: | Машиностроительные цеха, производственные предприятия, фабрики пищевых продуктов и напитков, типогра | Местонахождение выставочного зала: | Канада, Великобритания, США, Италия, Франция, Германия, Филиппины, Бразилия, Мексика, Россия, Испани |
| Вид сбыта: | Обычный продукт | Основные компоненты: | Подшипник, мотор, насос, редуктор, ПЛК, сосуд давления, двигатель, коробка передач, система CNC |
| Максимальная вращаемая длина (мм): | 7850 | Год: | 2021 |
| Максимальная скорость шпинделя (rp.m): | 1000 оборотов в секунду | Порт: | Порты Китая |
Характер продукции
Описание продукции
√ Система FANUC/GSK/SIEMENS CNC √ 3 челюсти √ 4-станционный электрический инструментальный столб √ Рабочая лампа √ Система охлаждения √ полузакрытый защитный щит √ Ручный импульсный генератор (MPG) √ Мертвые центры √ Масляная пушка √ Пилотная лампа √ Автоматический смазочный насос √ Ручное перемещение хвостового материала √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ Четырёхчелюстный удар _ Устойчивый отдых _ Следуйте за остальными _ Гидравлический насос _ Пневматический удар _ Гидравлический хвостовой _ 6-станционный инструментальный столб _ Живые центра _ Кондиционер _ Конвейер чипов _ Полная охрана |
Спецификация | Единица | АК-630Б | АК-800Б | АК-940Б | ||
Макс. Повернись на кровать. | мм | 630 | 800 | 940 | ||
Макс, перевернись на перекрестный слайд. | мм | 340 | 510 | 650 | ||
Расстояние между центрами | мм | 750/1000/1500/2000/3000/4000/5000/6000/8000/- | ||||
Максимальная длина поворота | мм | 600/850/1350/1850/2850/3850/4850/5850/7850/- | ||||
Ширина кровати | мм | 550 | 550 | 550 | ||
Грузоподъемность | в кг | 2000 | 2000 | 2000 | ||
Нос спиндаля | мм | C11 | C11 | C11 | ||
Проходка спиндала | мм | 100 | 100 | 100 | ||
Конусовая вертикаль шпинделя | - | Метрический 120 | Метрический 120 | Метрический 120 | ||
Скорость вращения шпинделя (ручные шаги) | обороты в минуту | 7.5-1000 (18) | 6-800 (12) | 6-800 (12) | ||
Скорость вращения шпинделя (вручную 4 шага без шага) | обороты в минуту | 7.5-1000 | 6-800 | 6-800 | ||
Скорость вращения шпинделя (гидравлическая 4-ступенчатая, безступенчатая) | обороты в минуту | 7.5-1000 | 6-800 | 6-800 | ||
Высота центра | мм | 315 | 400 | 470 | ||
Размер ключа | мм | 325 | 325 | 325 | ||
Ось X/Z. Минимальная единица питания | мм | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
Скорость быстрого питания по оси X/Z | мм/мин | 3000/6000 | 3000/6000 | 3000/6000 | ||
Перемещение поперечно (X) | мм | 390 | 475 | 475 | ||
Тип столба инструмента | - | V4 (V6/H6/H10 необязательно) | V4 (V6/H6/H10 необязательно) | V4 (V6/H6/H10 необязательно) | ||
Время смены инструмента | с | 2.4 | 2.4 | 2.4 | ||
Точность повторного позиционирования башни | мм | 0.008 | 0.008 | 0.008 | ||
Размер раздела инструмента | мм | 32х32 | 32х32 | 32х32 | ||
Диаметр хвостового перья | мм | 100 | 100 | 100 | ||
Путешествие хвостовых перьев | мм | 250 | 250 | 250 | ||
Конусовые перья хвостовых волосков | - | МТ5 | МТ5 | МТ5 | ||
Рабочая точность | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
Грубость поверхности | мм | Ра-1.6 | Ра-1.6 | Ра-1.6 | ||
Основная мощность двигателя | КВ | 11 | 11 | 11 | ||
Машины | в кг | 3500/3700/4000/4500/5000/6100/7100/8000/10200/- | ||||
Длина машины | мм | 3200/3445/3895/4390/5390/6580/7580/8580/10580/- | ||||
Ширина машины | мм | 1800 | 1800 | 1800 | ||
Высота машины | мм | 1880 | 1930 | 1930 | ||
Система с ЧПУ | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
Подробная информация о машине
Чак:
- 3 челюсти приходят в стандартном исполнении для быстро самоцентрирующихся зажимающих частей
- опциональный 4-яблочный независимый винт для зажимания специальных деталей.

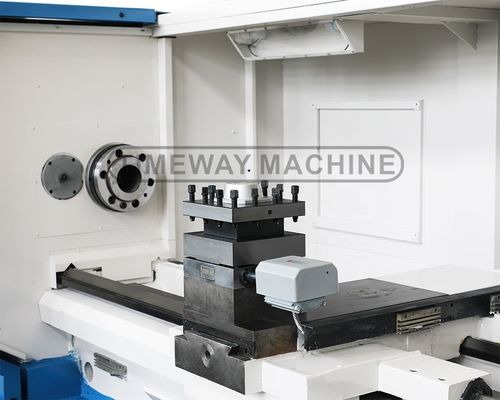

Электрическая башня с 4 станциями:
- Используйте знаменитую электрическую башню, высокую точность позиционирования.

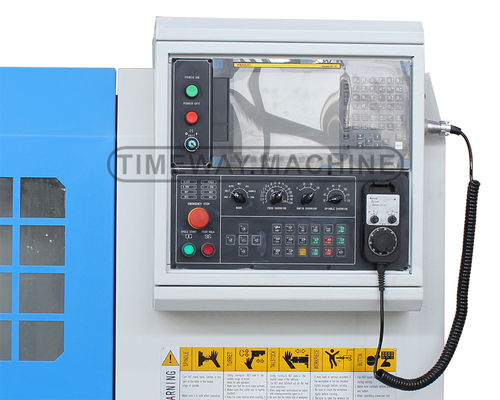

Система ЧПУ:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK и т.д. для вашего выбора.

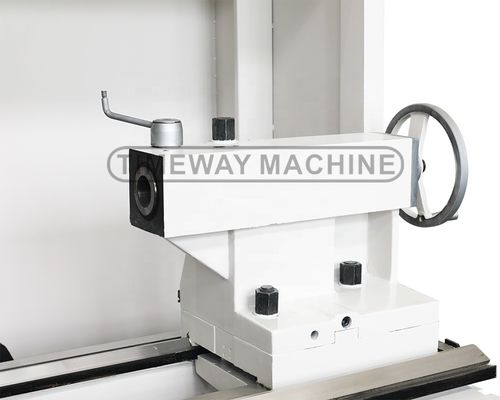

Ручное перемещение хвостового состава:
Гибкая и простая эксплуатация, чтобы уменьшить интенсивность труда и увеличить удовольствие от эксплуатации.

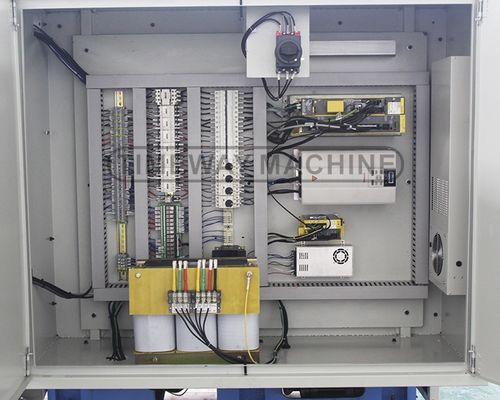

Электрический шкаф по стандарту CE:
Ясная и аккуратная электрическая схема;
Принять электрические компоненты стандарта CE.
Автоматический смазочный насос:
Автоматически и с перерывами смазывают каждую рельсу для продления срока службы машины.

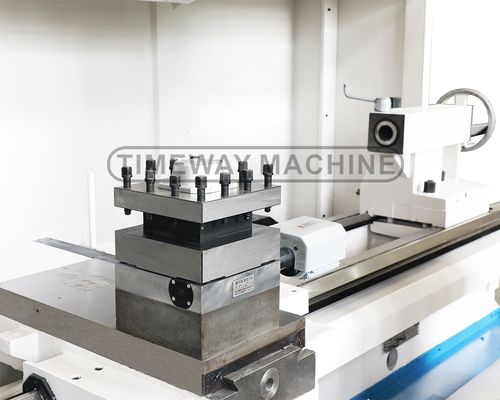

Вертикальная башня с 4 станциями:
Стандартный
Вертикальная башня с 6 станциями:
Необязательно
Горизонтальная башня с 6 станциями:
Необязательно
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um
Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.
Всеобъемлющие испытательные части:
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Почему выбирать нас?
Лазерный интерферометр Ренишоу:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
