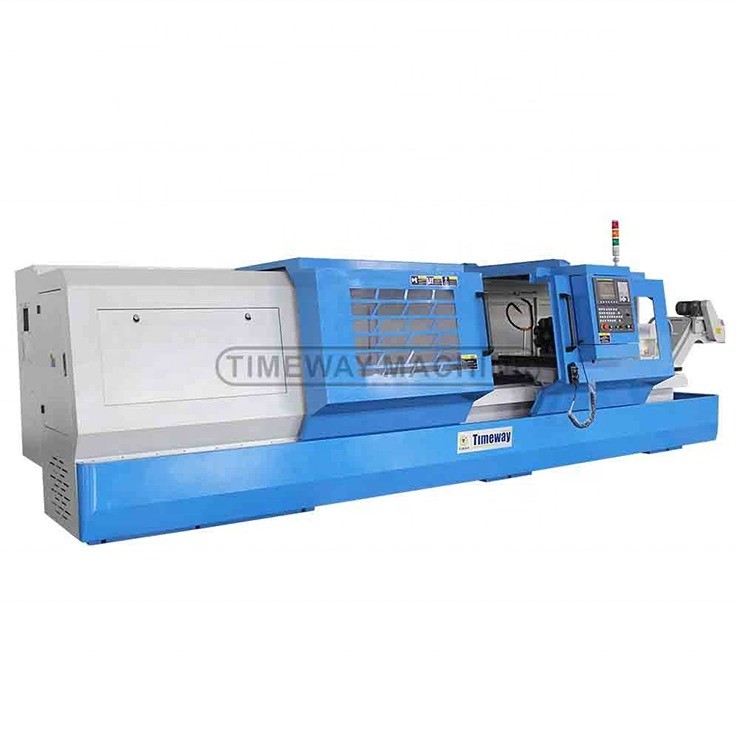

800 мм ширина кровати плоская кровать CNC станка с полными функциями и максимум 520 мм качаться
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | CK800U |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $30,000.00/sets 1-2 sets |
| Упаковывая детали: | В фанерах. |
| Поставка способности: | 300 набор/наборов в Месяц |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 3000 |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Тяжелая работа |
| Ширина кровати (мм): | 800 мм | Мощность спиндового двигателя ((kW): | 15 |
| Число шпинделей: | Одинокий | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 420 мм | Проезд (ось Z) ((мм): | 3000 mm |
| Точность позиционирования (мм): | 0,02 | Повторяемость (X/Y/Z) (мм): | 0.01 |
| Размер ((L*W*H): | как модели. | Напряжение: | по запросу |
| Станции инструментального поста: | 6, 4 | Масса (кг): | 7200 |
| Гарантия: | 1 год | Ключевые точки продаж: | Долгий срок службы |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | CNC или нет: | CNC |
| Автоматический класс: | Автоматический | Послепродажное обслуживание: | Инженеры, готовые обслуживать машины за границей |
| Станционный станческий стан: | ЦНС-товар типа плоской кровать/полная функция ЦНС-товар | Мощность (кВт): | 11/15 |
| Макс, перевернись на перекрестный слайд.: | 520mm | Нос шпинделя: | A2-11 |
| Высота центра: | 400 мм | Размер клюшки: | 325 мм |
| Рабочая точность: | IT6мм | Состояние: | новые |
| Взрыв спиндола ((мм): | 104 | Применимые отрасли: | Гостиницы, магазины одежды, магазины строительных материалов, ремонтные машины, производственные зав |
| Местонахождение выставочного зала: | Канада, США, Италия, Германия, Мексика, Россия, Испания, ЮАР, Австралия | Вид сбыта: | Обычный продукт |
| Основные компоненты: | Подшипник, мотор, насос, редуктор | Максимальная скорость шпинделя (rp.m): | 1250 оборотов в час |
| Максимальная вращаемая длина (мм): | 3000 | Порт: | Китайский порт. |
Характер продукции
Особенности:
* Машина использует всемирно известный контроллер RS232.
* Продольные и перекрестные подачи осуществляются шаровыми проводниками.
* Можно выбрать вертикальный или горизонтальный столб инструментов 4/6 станций или инструменты группы.
* Пост инструмента расположен на высокоточных перекрестных редукторах с высокой точностью повторного позиционирования.
* Как ударный, так и хвостовой механизмы поставляются с гидравлическим или ручным типом.
* Поверхность путепроводов сверхзвуковой частотой и высокоточной землей с длительным сроком службы.
* Система шпинделя имеет высокую жесткость и точность.
* Инвертор используется для реализации переменной скорости.
* Продольные и перекрестные подачи осуществляются шаровыми проводниками.
* Можно выбрать вертикальный или горизонтальный столб инструментов 4/6 станций или инструменты группы.
* Пост инструмента расположен на высокоточных перекрестных редукторах с высокой точностью повторного позиционирования.
* Как ударный, так и хвостовой механизмы поставляются с гидравлическим или ручным типом.
* Поверхность путепроводов сверхзвуковой частотой и высокоточной землей с длительным сроком службы.
* Система шпинделя имеет высокую жесткость и точность.
* Инвертор используется для реализации переменной скорости.
Описание продукции
GSK 980TDI 3-яблочный удар 4-станционный электронный инструментарий Электронное ручное колесо Система смазки Система охлаждения Рабочая лампа Защитный щит Оксиальный вентил Уравнительные блоки и болты Инструменты и коробка с инструментами Руководство по эксплуатации | Система FANUC CNC Система CNC SIEMENS Четырёхчелюстный винт Горизонтальный 6-станционный орудийный столб Горизонтальный 8-станционный орудийный столб Пилотная лампа Кондиционер Теплообменник Гидравлический винт Специальное оборудование Установщик инструментов Конвейер с цепным конвейером |
Спецификация | Единица | CK630U | CK800U | CK6180E |
Макс. Повернись на кровать. | мм | 630 | 800 | 800 |
Макс, перевернись на перекрестный слайд. | мм | 350 | 520 | 480 |
Расстояние между центрами | мм | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Максимальная длина поворота | мм | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Ширина кровати | мм | 600 | 600 | 600 |
Нос спиндаля | мм | A2-11 | A2-11 | C11 |
Проходка спиндала | мм | 104 | 104 | 105 |
Конусовая вертикаль шпинделя | - | Метрический | Метрический | Метрический |
Скорость вращения шпинделя (шаги) | обороты в минуту | 11-1250 (3), автоматический | 11-1250 (3), автоматический | 45-950 (3), Руководство |
Высота центра | мм | 315 | 400 | 400 |
Размер ключа | мм | 325 | 325 | 325 |
Перемещение поперечно (X) | мм | 420 | 420 | 470 |
Продольное движение (Z) | мм | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Скорость быстрого питания по оси X/Z | мм/мин | 4/8 | 4/8 | 6/8 |
Ось X/Z. Минимальная единица питания | мм | 0.001 | 0.001 | 0.001 |
Крутящий момент двигателя питания по оси X | NM | 10 | 10 | 15 |
Крутящий момент двигателя питания Z-оси | NM | 15/30 | 15/30 | 18/23/30 |
Тип столба инструмента | - | V4/H6 | V4/H6 | V4 |
Размер раздела инструмента | мм | 32х32 | 32х32 | 32х32 |
Диаметр хвостового перья | мм | 100 | 100 | 100 |
Путешествие хвостовых перьев | мм | 250 | 250 | 250 |
Конусовые перья хвостовых волосков | - | МТ5 | МТ5 | МТ5 |
Основная мощность двигателя | КВ | 11 | 15 | 11 |
Мощность насоса охлаждающей жидкости | КВ | 0.12 | 0.12 | 0.12 |
Рабочая точность | мм | IT6 | IT6 | IT6 |
Точность позиционирования по оси X/Z | мм | 0.03/0.04 | 0.03/0.04 | 0.03/0.04 |
Точность перенастройки оси X/Z | мм | 0.012/0.016 | 0.012/0.016 | 0.012/0.016 |
Грубость | Ну, да. | Ра-1.6 | Ра-1.6 | Ра-1.6 |
Размеры машины (LxWxH) | мм | 4307/5785x2040x1855 | 4307/5785x2040x1855 | 4500/5100/6200х2040х1855 |
Машины | в кг | 5800/7200 | 5800/7200 | 5400/5750/7080 |
Подробная информация о машине

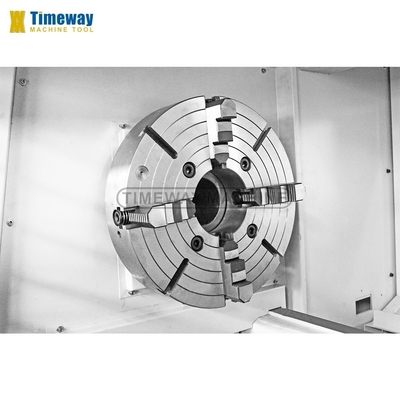

Чак:
- Стандартный 4-яблочный независимый винт для зажима специальных деталей.
Электрическая башня с 4 станциями:
- Используйте знаменитую электрическую башню, высокую точность позиционирования.

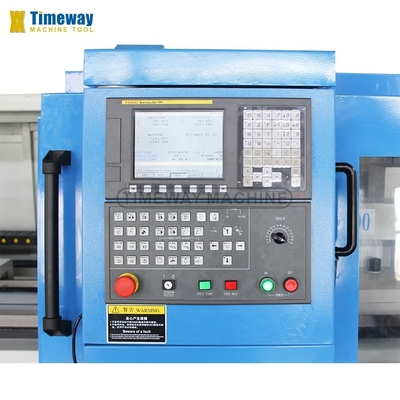

Система ЧПУ:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK и т.д. для вашего выбора.

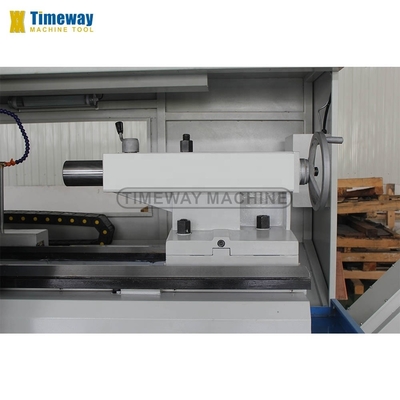

Задние части:
Ручное движение хвостовой части поставляется в стандартном комплекте, электрическое движение хвостовой части поставляется в качестве опции.

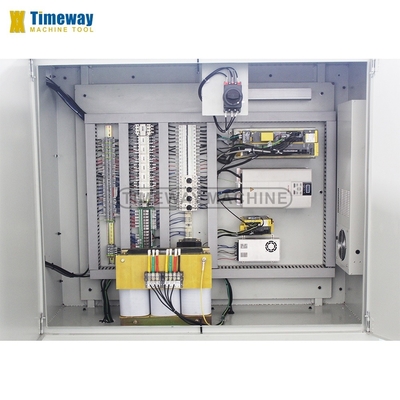

Электрический шкаф по стандарту CE:
Ясная и аккуратная электрическая схема;
Принять электрические компоненты стандарта CE.
Автоматический смазочный насос:
Автоматически и с перерывами смазывают каждую рельсу для продления срока службы машины.
Вертикальная башня с 4 станциями:
Стандартный
Вертикальная башня с 6 станциями:
Необязательно
Горизонтальная башня с 6 станциями:
Необязательно
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um
Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.
Всеобъемлющие испытательные части:
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Почему выбирать нас?
Лазерный интерферометр Ренишоу:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
