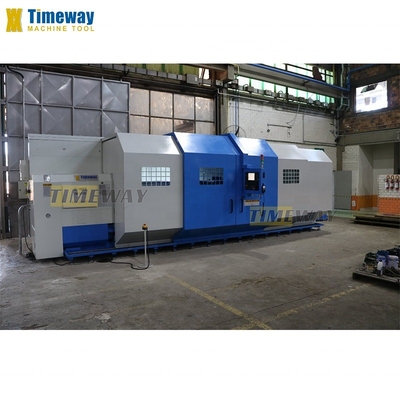

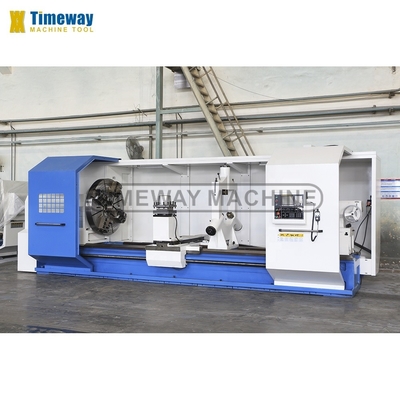

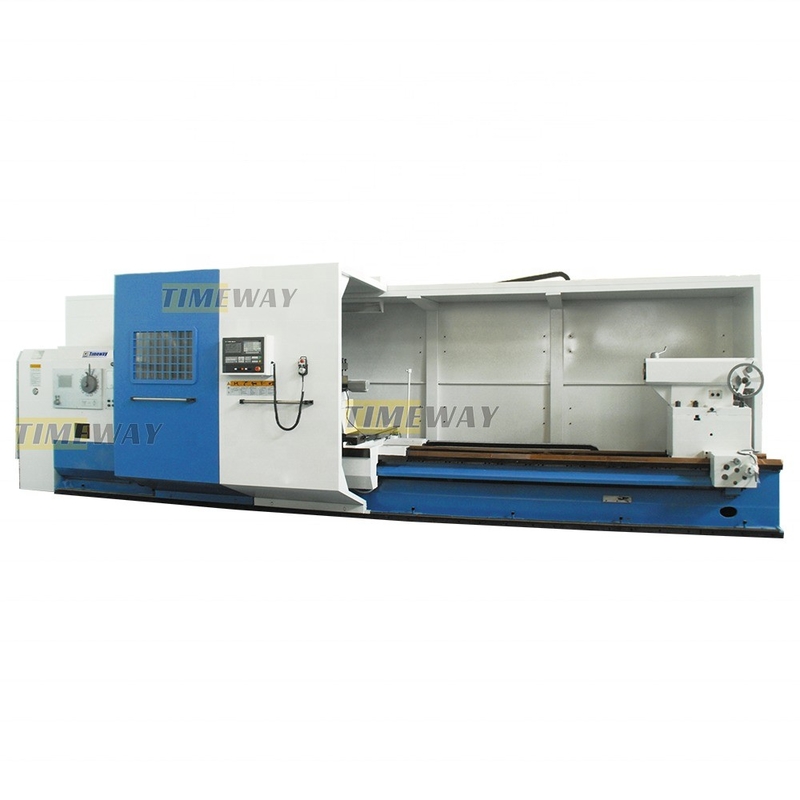

700 мм Движение CNC тяжелой работой горизонтальный токарный станк с 1 20 шпиндель колючка от Timeway
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC, TIMEWAY |
| Номер модели: | АК-1600Cx5000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $100,000.00/sets 1-1 sets |

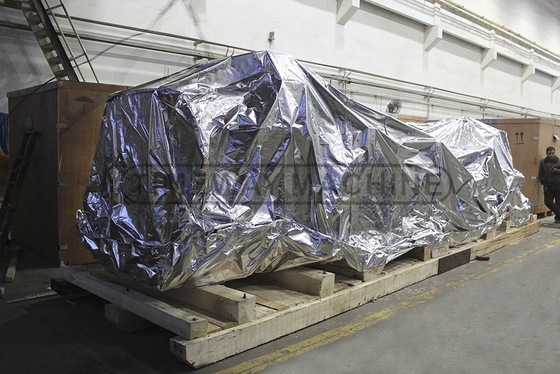

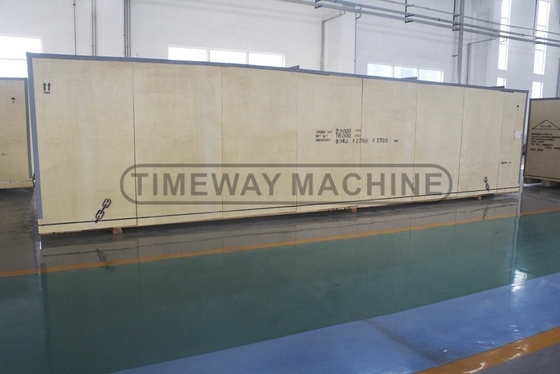

| Упаковывая детали: | В фанерах. |
| Поставка способности: | 300 набор/наборов в Год |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 5000 |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Тяжелая работа |
| Максимальн Вес Workpiece (kg): | 10000 | Ширина кровати (мм): | 970 mm |
| Мощность спиндового двигателя ((kW): | 30 | Число шпинделей: | Одинокий |
| Количество осей: | 2 | Проезд (ось X) ((мм): | 700 mm |
| Проезд (ось Z) ((мм): | 5000 mm | Точность позиционирования (мм): | ±0.015 |
| Повторяемость (X/Y/Z) (мм): | ±0.01 | Размер ((L*W*H): | 8020x2665x2680 мм |
| Напряжение: | Требования клиента | Система управления с ЧПУ: | SIEMENS или FANUC |
| Станции инструментального поста: | 4 | Масса (кг): | 18000 |
| Гарантия: | 1 год | Ключевые точки продаж: | Высокий уровень безопасности |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 2 года | Тип чека: | Независимый челюстно-тяжелый винт |
| Размер клюшки: | 1250 мм | Максимальное качание над кроватью: | 1600 мм |
| Поперечный супорт Максимальн Отбрасывать Над: | 1210MM | Нос шпинделя: | A2-15 |
| Свинцовая колючка: | 140 мм, 1:20 | Скорость вращения шпинделя: | 5-320 (4 шага) |
| Подвергая механической обработке точность: | IT6 | После гарантийного обслуживания: | Поддержка онлайн |
| Местное место обслуживания: | Великобритания | Состояние: | новые |
| Взрыв спиндола ((мм): | 130 | Бренд Toolpost: | Yantai |
| Применимые отрасли: | Машиностроительные цеха, производственные предприятия, фабрики пищевых продуктов и напитков, типогра | Местонахождение выставочного зала: | Канада, Великобритания, США, Италия, Франция, Германия, Бразилия, Перу, Россия, Испания, Чили, Узбек |
| Вид сбыта: | Новый продукт 2020 | Год: | 2021 |
| Максимальная скорость шпинделя (rp.m): | 320 оборотов в час | Максимальная вращаемая длина (мм): | 4800 |
| Основные компоненты: | Система CNC Сименс | Порт: | Китайский порт. |
Характер продукции
Описание продукции
√ Система FANUC/GSK/SIEMENS CNC √ 4-яблочный ударник √ 4-станционный электрический инструментальный столб √ Рабочая лампа √ Система охлаждения √ Ручный импульсный генератор (MPG) √ Мертвые центры √ Масляная пушка √ Пилотная лампа √ Автоматический смазочный насос √ Ручное перемещение хвостового материала √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ Устойчивый отдых _ Следуйте за остальными _ Полузакрытый охранник _ 6/8-станции инструментальный столб _ Живые центра _ Кондиционер _ Конвейер чипов |
Спецификация | Единица | АК-1250С | АК-1400С | АК-1600С | АК-1800С | |||
Макс. Повернись на кровать. | мм | 1250 | 1400 | 1600 | 1800 | |||
Макс, перевернись на перекрестный слайд. | мм | 880 | 1010 | 1210 | 1210 | |||
Расстояние между центрами | мм | 3000/4000/5000/6000/8000/10000/12000/- | ||||||
Максимальная длина поворота | мм | 2800/3800/4800/5800/7800/9800/11800/- | ||||||
Ширина кровати | мм | 970 | 970 | 970 | 970 | |||
Грузоподъемность | в кг | 10000 (выбор: 12000) | 10000 (выбор: 12000) | 10000 (выбор: 12000) | 10000 (выбор: 12000) | |||
Нос спиндаля | - | A2-15 | A2-15 | A2-15 | A2-15 | |||
Проходка спиндала | мм | 130 | 130 | 130 | 130 | |||
Конусовая вертикаль шпинделя | - | Метрический 140 | Метрический 140 | Метрический 140 | Метрический 140 | |||
Размер клюшки (4-яблоки) | - | 1250 | 1250 | 1250 | 1250 | |||
Скорость вращения шпинделя (гидравлическая 4-ступенчатая, безступенчатая) | обороты в минуту | 5-320 | 5-320 | 5-320 | 5-320 | |||
Максимальная сила резки | N | 29400 | 29400 | 29400 | 29400 | |||
Ось X/Z. Минимальная единица питания | мм | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
Скорость быстрого питания по оси X/Z | мм/мин | 3000/6000 | 3000/6000 | 3000/6000 | 3000/6000 | |||
Перемещение поперечно (X) | мм | 700 | 700 | 700 | 700 | |||
Тип столба инструмента | - | V4 | V4 | V4 | V4 | |||
Размер столба инструмента | мм | 350х350 | 350х350 | 350х350 | 350х350 | |||
Размер раздела инструмента | мм | 40х40 | 40х40 | 40х40 | 40х40 | |||
Диаметр хвостового перья | мм | 220 | 220 | 220 | 220 | |||
Путешествие хвостовых перьев | мм | 300 | 300 | 300 | 300 | |||
Конусовые перья хвостовых волосков | - | МТ6 | МТ6 | МТ6 | МТ6 | |||
Рабочая точность | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Грубость поверхности | Ну, да. | Ра-1.6 | Ра-1.6 | Ра-1.6 | Ра-1.6 | |||
Основная мощность двигателя | КВ | 30 | 30 | 30 | 30 | |||
Машины | в кг | 13500/16500/18000/20000/22500/25000/28000/- | ||||||
Длина машины | мм | 6020/7020/8020/9020/11020/13020/15020/- | ||||||
Ширина/высота машины | мм | 2665/2680 | 2665/2680 | 2665/2680 | 2665/2680 | |||
Подробная информация о машине
Чак:
- Стандартный 4-яблочный независимый винт для зажима специальных деталей.
Электрическая башня с 4 станциями:
- Используйте знаменитую электрическую башню, высокую точность позиционирования.
Система ЧПУ:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK и т.д. для вашего выбора.
Электрический подвижный хвостовой материал:
Гибкая и простая эксплуатация, чтобы уменьшить интенсивность труда и увеличить удовольствие от эксплуатации.
Электрический шкаф по стандарту CE:
Ясная и аккуратная электрическая схема;
Принять электрические компоненты стандарта CE.
Автоматический смазочный насос:
Автоматически и с перерывами смазывают каждую рельсу для продления срока службы машины.
Вертикальная башня с 4 станциями:
Стандартный
Вертикальная башня с 6 станциями:
Необязательно
Горизонтальная башня с 6 станциями:
Необязательно
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um
Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.
Всеобъемлющие испытательные части:
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Почему выбирать нас?
Лазерный интерферометр Ренишоу:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
