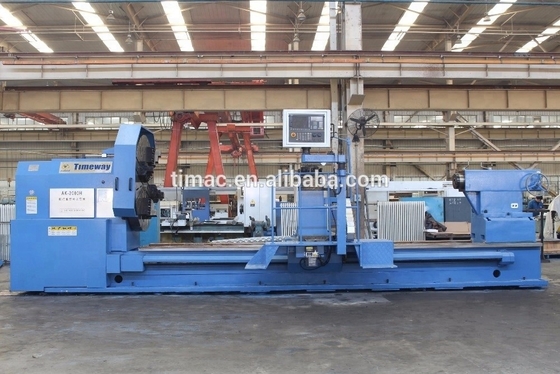

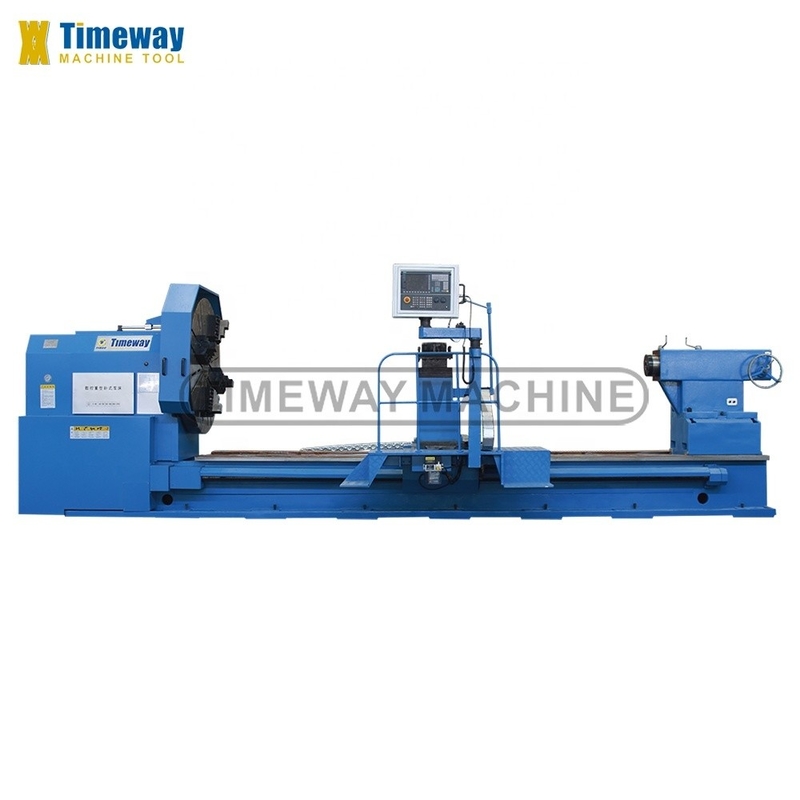

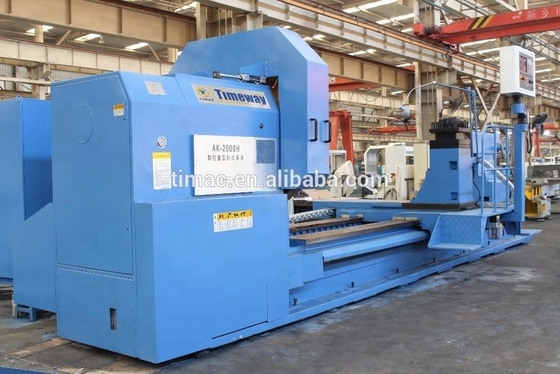

SIEMENS CNC System Гигантский станкообрабатывающий станкообрабатывающий станк для обработки деталей длиной до 5000 мм
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Сертификация: | CE ISO |
| Номер модели: | АК-2000х5М |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $300,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 10 наборов/наборов в месяц |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 5000 |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Тяжелая работа |
| Максимальн Вес Workpiece (kg): | 16000 | Ширина кровати (мм): | 1100 мм |
| Мощность спиндового двигателя ((kW): | 30 | Число шпинделей: | Одинокий |
| Количество осей: | 2 | Проезд (ось X) ((мм): | 850 mm |
| Проезд (ось Z) ((мм): | 5000 mm | Точность позиционирования (мм): | ±0.015 |
| Повторяемость (X/Y/Z) (мм): | ±0.008 | Размер ((L*W*H): | 8400x3200x2950 мм |
| Напряжение: | 200-460 В | Система управления с ЧПУ: | SIEMENS |
| Станции инструментального поста: | 4 | Масса (кг): | 19400 |
| Гарантия: | 1 год | Ключевые точки продаж: | Высокий уровень безопасности |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 2 года | CNC или нет: | CNC |
| Автоматический класс: | Автоматический | Цвет: | Настраиваемый вариант |
| Тип направляющей части кровати: | Двойные прямоугольники | Ширина кровати: | 1100 мм |
| Максимальная масса заготовки: | 16000kg | Скорость вращения шпинделя: | 4 смены, 3-320 оборотов в минуту |
| Скважина шпинделя: | 100 мм | Свинцовая колючка: | Метрический 140 |
| Максимальн Отбрасывать Диаметр: | 2000 мм | Послепродажное обслуживание: | Онлайн-поддержка, видеотехническая поддержка |
| После гарантийного обслуживания: | Видеотехническая поддержка, онлайн-поддержка, запасные части, обслуживание и ремонт на местах | Местное место обслуживания: | Канада, Великобритания, США, Италия, Франция, Германия, Бразилия, Мексика, Россия, Испания, Австрали |
| Состояние: | новые | Бренд Toolpost: | Yantai |
| Применимые отрасли: | Машиностроительные цехи, Фабрика пищевых продуктов и напитков, Типографии, Строительные работы, Энер | Местонахождение выставочного зала: | Канада, Турция, Великобритания, США, Италия, Франция, Германия, Бразилия, Мексика, Россия, Испания, |
| Вид сбыта: | Обычный продукт | Взрыв спиндола ((мм): | 100 |
| Максимальная вращаемая длина (мм): | 4800 | Год: | 2021 |
| Основные компоненты: | Система CNC Сименс | Максимальная скорость шпинделя (rp.m): | 250 оборотов в час |
| Порт: | Китайский порт | ||
Характер продукции
Описание продукции
√ Система FANUC/GSK/SIEMENS CNC √ 4-яблочный ударник √ 4-станционный электрический инструментальный столб √ Рабочая лампа √ Система охлаждения √ Ручный импульсный генератор (MPG) √ Мертвые центры √ Масляная пушка √ Пилотная лампа √ Автоматический смазочный насос √ Ручное перемещение хвостового материала √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ Устойчивый отдых _ Следуйте за остальными _ Полузакрытый охранник _ 6/8-станции инструментальный столб _ Живые центра _ Кондиционер _ Конвейер чипов |
Спецификация | Единица | АК-1250 | АК-1600 | АК-1800 | АК-2000 | |||
Макс. Повернись на кровать. | мм | 1250 | 1600 | 1800 | 2000 | |||
Макс, перевернись на перекрестный слайд. | мм | 900 | 1250 | 1450 | 1600 | |||
Расстояние между центрами | мм | 3000/4000/5000/6000/8000/10000/12000/- | ||||||
Максимальная длина поворота | мм | 2800/3800/4800/5800/7800/9800/11800/- | ||||||
Ширина кровати | мм | 1100 | 1100 | 1100 | 1100 | |||
Размер клюшки (4-яблоки) | мм | 1250 | 1400 | 1400 | 1600 | |||
Грузоподъемность | тонны | 16 (выбор: 20) | 16 (выбор: 20) | 16 (выбор: 20) | 16 (выбор: 20) | |||
Нос спиндаля | мм | A2-15 | A2-15 | A2-15 | A2-15 | |||
Проходка спиндала | мм | 100 | 100 | 100 | 100 | |||
Конусовая вертикаль шпинделя | - | Метрический 140 | Метрический 140 | Метрический 140 | Метрический 140 | |||
Скорость вращения шпинделя (гидравлическая 4-ступенчатая, безступенчатая) | обороты в минуту | 3-320 | 3-320 | 3-250 | 3-250 | |||
Скорость вращения шпинделя (вручную) | обороты в минуту | Вперед: 3.15-315 (21); назад: 3.5-291 (12) | ||||||
Максимальная сила резки | N | 39200 | 39200 | 39200 | 39200 | |||
Скорость быстрого питания по оси X/Z | мм/мин | 4000/6000 | 4000/6000 | 4000/6000 | 4000/6000 | |||
Перемещение поперечно (X) | мм | 850 | 850 | 850 | 850 | |||
Тип столба инструмента | - | V4 | V4 | V4 | V4 | |||
Размер столба инструмента | мм | 380х380 | 380х380 | 380х380 | 380х380 | |||
Максимальная сила подачи (X) | N | 10875 | 10875 | 10875 | 10875 | |||
Размер раздела инструмента | мм | 50х50 | 50х50 | 50х50 | 50х50 | |||
Диаметр хвостового перья | мм | 260 | 260 | 260 | 260 | |||
Путешествие хвостовых перьев | мм | 300 | 300 | 300 | 300 | |||
Конусовые перья хвостовых волосков | - | Метрический 80 | Метрический 80 | Метрический 80 | Метрический 80 | |||
Рабочая точность | - | IT7 | IT7 | IT7 | IT7 | |||
Грубость поверхности | мм | Ра 2,5-3.2 | Ра 2,5-3.2 | Ра 2,5-3.2 | Ра 2,5-3.2 | |||
Основная мощность двигателя | КВ | 30 | 30 | 30 | 30 | |||
Машины | в кг | 15000/17200/19400/21560/26000/30400/34800/- | ||||||
Длина машины | мм | 6400/7400/8400/9400/11400/13400/15400/- | ||||||
Ширина машины | мм | 3200 | 3200 | 3200 | 3200 | |||
Высота машины | мм | 2220 | 2750 | 2850 | 2950 | |||
Подробная информация о машине

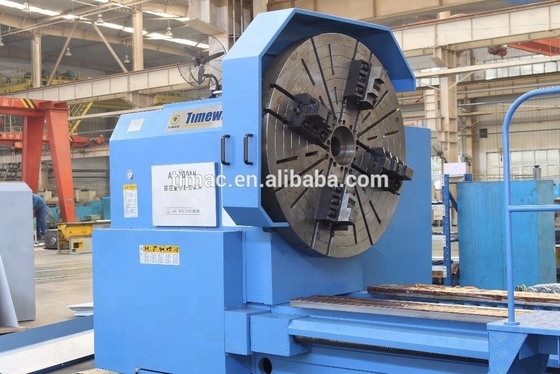

Чак:
- Стандартный 4-яблочный независимый винт для зажима специальных деталей.

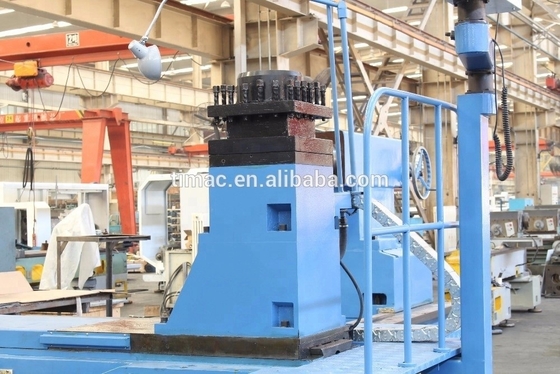

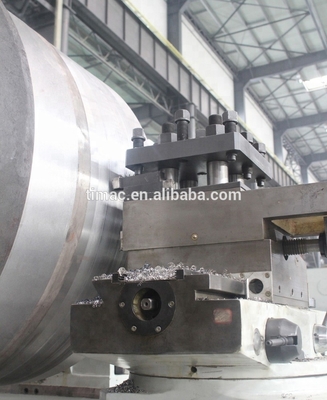

Электрическая башня с 4 станциями:
- Используйте знаменитую электрическую башню, высокую точность позиционирования.
Система ЧПУ:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK и т.д. для вашего выбора.
Электрический подвижный хвостовой материал:
Гибкая и простая эксплуатация, чтобы уменьшить интенсивность труда и увеличить удовольствие от эксплуатации.
Электрический шкаф по стандарту CE:
Ясная и аккуратная электрическая схема;
Принять электрические компоненты стандарта CE.
Автоматический смазочный насос:
Автоматически и с перерывами смазывают каждую рельсу для продления срока службы машины.
Вертикальная башня с 4 станциями:
Стандартный
Вертикальная башня с 6 станциями:
Необязательно
Горизонтальная башня с 6 станциями:
Необязательно
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um
Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.
Всеобъемлющие испытательные части:
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Почему выбирать нас?
Лазерный интерферометр Ренишоу:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
