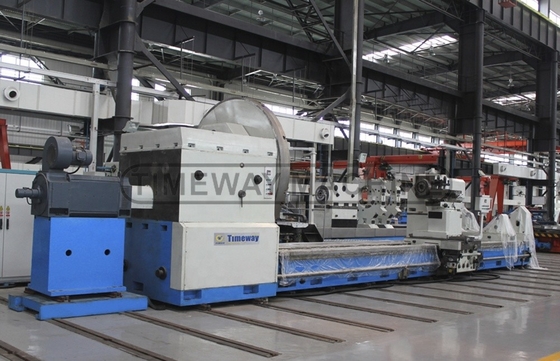

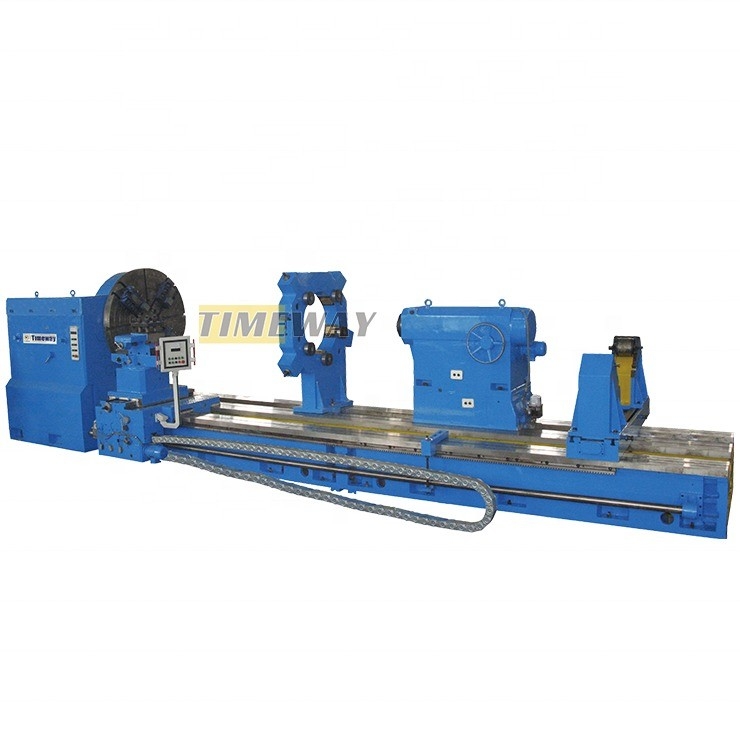

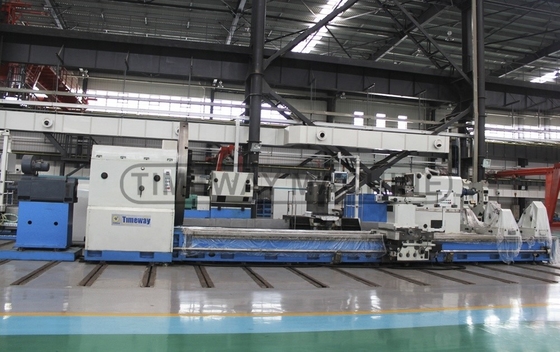

75кВт мощность спиндового мотора тяжелая горизонтальная станка с большой мощностью
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | AL-1600Hx6000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $340,000.00/sets 1-2 sets |
| Упаковывая детали: | в деревянном корпусе (может быть фумигированным) или фанере |
| Поставка способности: | 50 комплектов/сети в год |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 6000 | Диапазон скорости шпинделя ((r.p.m): | 0.8 - 160 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Ширина кровати (мм): | 1600 |
| Тип: | Горизонтальные | Мощность спиндового двигателя ((kW): | 75 |
| Напряжение: | По запросу клиента | Размер ((L*W*H): | 16577x2479x2280 мм |
| Масса (кг): | 30000 KG | Гарантия: | 1 год |
| Ключевые точки продаж: | Высокая точность | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Грузоподъемность: | 25/32/40 тонн |
| Диаметр ключа: | 1600 мм | Свинцовая колючка: | 1:7 |
| Скорость питания по оси X/Z: | 1500mm/min | Скорость быстрого питания по оси X/Z: | 3000mm/min |
| Скорость быстрой подачи хвостовой части: | 3000mm/min | Быстрая скорость подачи хвостовой рубашки: | 664 мм/мин |
| Обработка потока: | Решетка для передач | Главный двигатель: | Мотор постоянного тока большой мощности |
| Послепродажное обслуживание: | Поддержка онлайн | Состояние: | новые |
| Применимые отрасли: | Магазины одежды, строительных материалов, ремонтных машин, производственных предприятий, фермерских | Местонахождение выставочного зала: | Канада, Турция, Соединенное Королевство, США, Италия, Германия, Бразилия, Мексика, Испания, Чили, Юж |
| Основные компоненты: | Подшипник, насос, редуктор, двигатель, коробка передач, сосуд под давлением | Взрыв спиндола ((мм): | 85 |
| Максимальная вращаемая длина (мм): | 5800 mm | Год: | 2021 |
| Порт: | Порты Китая | ||
Характер продукции
Описание продукции
Особенности:

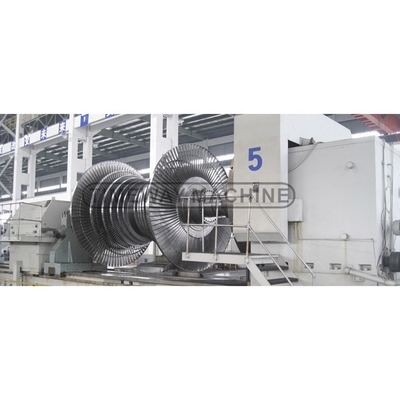

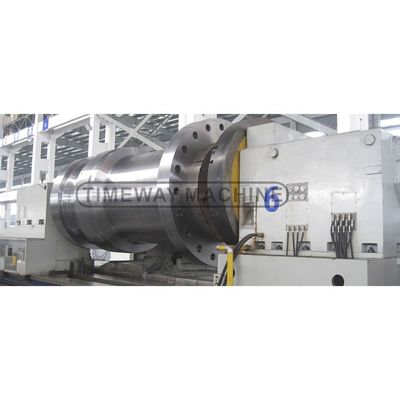

1Стабильная производительность: подходит для стабильной и прочной резки крупных и средних деталей, таких как литья, жесткие детали
и цветные металлы.
2Внутренние ребра имеют разумную планировку и высокую жесткость, а
На скользящей поверхности проводника, противоползучий проводник
применяется технология пластин, а динамические характеристики, такие как коэффициент амортизации трения, находятся в оптимальном состоянии,
тем самым избегая возникновения ползания на низкой скорости.
3.Высокая жесткость общей кровати с 600 мм протяженностью кровати, что гарантирует, что машина имеет сильную стабильность и высокую точность, и кровати
грузоподъемность до 3000 кг.
4.Высокая жесткость и высокая точность шпинделя: подшипник шпинделя станка-инструмента принимает известные брендовые продукты.
симметричная структура, чтобы сделать тепловую деформацию равномерной и избежать смещения центра шпинделя.
передний конец основного вала принимает трехподъемную
Улучшить точность и повысить жесткость.
Хорошо смонтированный шпиндель имеет характеристики низкого уровня шума.
повышение температуры, небольшая тепловая деформация и высокая точность, что позволяет шпинделю поддерживать относительно стабильную точность во время
долгосрочная операция.
5.Вверху слайд может поворачивать короткий конус автоматическим питанием или вручную, верхний слайд и продольный питание объединяются, чтобы поворачивать длинный
коническая поверхность.
1Стабильная производительность: подходит для стабильной и прочной резки крупных и средних деталей, таких как литья, жесткие детали
и цветные металлы.
2Внутренние ребра имеют разумную планировку и высокую жесткость, а
На скользящей поверхности проводника, противоползучий проводник
применяется технология пластин, а динамические характеристики, такие как коэффициент амортизации трения, находятся в оптимальном состоянии,
тем самым избегая возникновения ползания на низкой скорости.
3.Высокая жесткость общей кровати с 600 мм протяженностью кровати, что гарантирует, что машина имеет сильную стабильность и высокую точность, и кровати
грузоподъемность до 3000 кг.
4.Высокая жесткость и высокая точность шпинделя: подшипник шпинделя станка-инструмента принимает известные брендовые продукты.
симметричная структура, чтобы сделать тепловую деформацию равномерной и избежать смещения центра шпинделя.
передний конец основного вала принимает трехподъемную
Улучшить точность и повысить жесткость.
Хорошо смонтированный шпиндель имеет характеристики низкого уровня шума.
повышение температуры, небольшая тепловая деформация и высокая точность, что позволяет шпинделю поддерживать относительно стабильную точность во время
долгосрочная операция.
5.Вверху слайд может поворачивать короткий конус автоматическим питанием или вручную, верхний слайд и продольный питание объединяются, чтобы поворачивать длинный
коническая поверхность.
Спецификация | Единица | AL-1600H | AL-2000H | AL-2500H |
Макс. Повернись на кровать. | мм | 1600 | 2000 | 2500 |
Макс. Свернуть на перекрестный слайд. | мм | 1250 | 1600 | 2200 |
Расстояние между центрами | мм | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 |
Макс. крутящий момент отката | N.m. | 80000 | 80000 | 80000 |
Ширина кровати | мм | 1600 (3 слайда) | 1600 (3 слайда) | 1600 (3 слайда) |
Грузоподъемность | тонны | 32 | 32 | 32 |
Конусовая вертикаль шпинделя | - | 75° | 75° | 75° |
Диаметр ключа | мм | 1600 | 1600/1800 | 1600/1800/2000 |
Диапазон скоростей шпинда | обороты в минуту | 0.8-160 (без шагов) | 0.8-160 (без шагов) | 0.8-160 (без шагов) |
Диапазон продольного питания | мм | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
Диапазон перекрестного питания | мм | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) |
Метрическая нить | мм | 2 - 40 | 2 - 40 | 2 - 40 |
Дюймовая нить | ТПИ | 1 - 14 | 1 - 14 | 1 - 14 |
Модульная нить | МП | 1.5-20 | 1.5-20 | 1.5-20 |
Макс. пробег перекрестного слайда | мм | 725 | 725 | 800 |
Максимальное движение верхнего слайда | мм | 600 | 600 | 600 |
Секция ствола инструмента | мм | 70х70 | 70х70 | 70х70 |
Диаметр хвостового перья | мм | 300 | 300 | 300 |
Путешествие хвостовых перьев | мм | 300 | 300 | 300 |
Конусовые перья хвостовых волосков | - | 100, 1:7 | 100, 1:7 | 100, 1:7 |
Скорость быстрой подачи хвостовой части | мм/мин | 3000 | 3000 | 3000 |
Быстрая скорость подачи хвостового перья | мм/мин | 664 | 664 | 664 |
Основная мощность двигателя | КВ | 75 | 75 | 75 |
Длина машины | мм | 13577 ~ 21577 | 13577 ~ 21577 | 13577 ~ 21577 |
Ширина машины | мм | 2479 | 2479 | 2515 |
Высота машины | мм | 2280 | 2580 | 2655 |
· 3-яблочный винт · Постоянный отдых (более 2 м в длину) · Следите за отдыхом (более 2 м в длину) · Ручное передвижение хвостового состава · Смертный центр хвостовой ткани · 4-станционный инструментальный пост · Система охлаждения · Рабочая лампа · Инструменты и коробка с инструментами · Уравнительный клин и болты · Руководство по эксплуатации | · 4-яблочный независимый винт · Лицевая плита · Цифровой индикатор с двумя или тремя осьми · Защита от выбросов · Слишком высокая охрана · Задняя защита от разливов · Быстрая смена орудий |
Коробка с шпинделем:
Тяжелый рабочий токарный стан имеет 18 шагов вперед скорость шпинделя 6-750 р/мин; а также 6 шагов назад 10-775 р/мин. Широкая скорость шпинделя отвечает различным требованиям обработки.
Спиндовый и токарный винт:

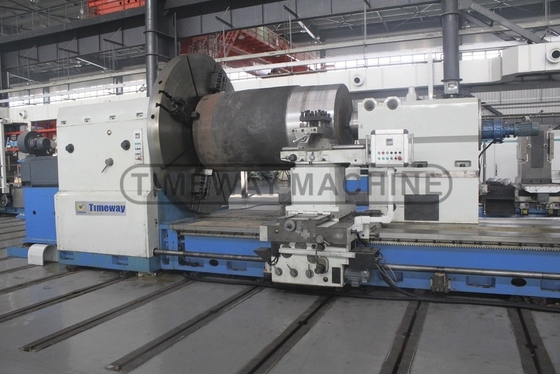

Для горизонтального токарного станка в стандартном комплекте поставляется 3-яйцевой колёс, а 4-яйцевой колёс и облицовочная плита поставляются в качестве опции.Защита от шпинделя с подталкивающим механизмом является опциональной, закончить остановку шпинделя после его открытия.
Защита от столба инструмента (необязательно):
Складной защитный щит для инструмента-поста может эффективно защитить безопасность работника, и не препятствует смене инструмента.
2-ося/3-осевое DRO:
В соответствии с требованиями клиентов, DRO доступен для более прямой работы станка.
