ISO A2-5 Шпиндельный нос одношпиндельный автоматический полнофункциональный станковод для производства
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $60,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус/паллетка |
| Поставка способности: | 300 набор/наборов в Месяц |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | ISO |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Горизонтальные |
| Размер ((L*W*H): | 2290х1460х1650 мм | Масса (T): | 4 Т |
| Система управления с ЧПУ: | Фанук | Количество осей: | 2 |
| Проезд стола (X) (мм): | 300 | Проезд стола (Y) (мм): | Никаких |
| Перемещение стола (Z) (мм): | 400 | Точность позиционирования (мм): | ±0.01 |
| Повторяемость (X/Y/Z) (мм): | ±0.012 | Мощность спиндового двигателя ((kW): | 7.5/11 |
| Максимальн Таблица Нагрузка (kg): | 3 кг | Скорость питания (mm/min): | 1 - 8000 мм/мин |
| Минуты смены инструмента: | 4 | Пропускная способность инструментального магазина: | 3 |
| Ключевые точки продаж: | Автоматический | Гарантия: | 1 год |
| Напряжение: | 220/380В | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Полнофункциональный станковой станк: | Высокоскоростные станки с ЧПУ |
| Максимальн Отбрасывать Диаметр над кроватью: | 450 мм | Максимальный диаметр колебания над вагоном: | 200 мм |
| Максимальн Turning Диаметр: | 200 мм | Максимальный ход X/Z: | 300/400mm |
| Максимальная скорость вращения шпинделя: | 6000 оборотов в минуту | Модель носа шпинделя: | ISO A2-5 |
| Диаметр проходки шпинделя: | 56mm | Мощность: | 20KVA |
| Послепродажное обслуживание: | Поддержка онлайн | Применимые отрасли: | Магазины строительных материалов, ремонтные машины, производственные предприятия, розничная торговля |
| Местонахождение выставочного зала: | Канада, США, Германия, Мексика, Австралия | Основные компоненты: | Подшипник |
| Порт: | Китайский порт | ||
Характер продукции

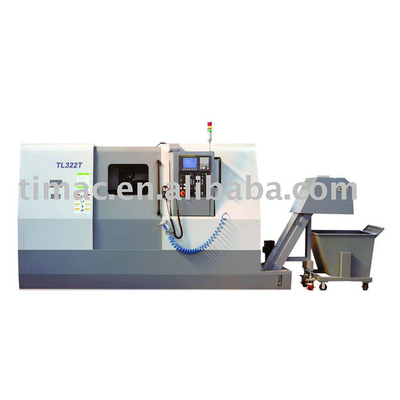

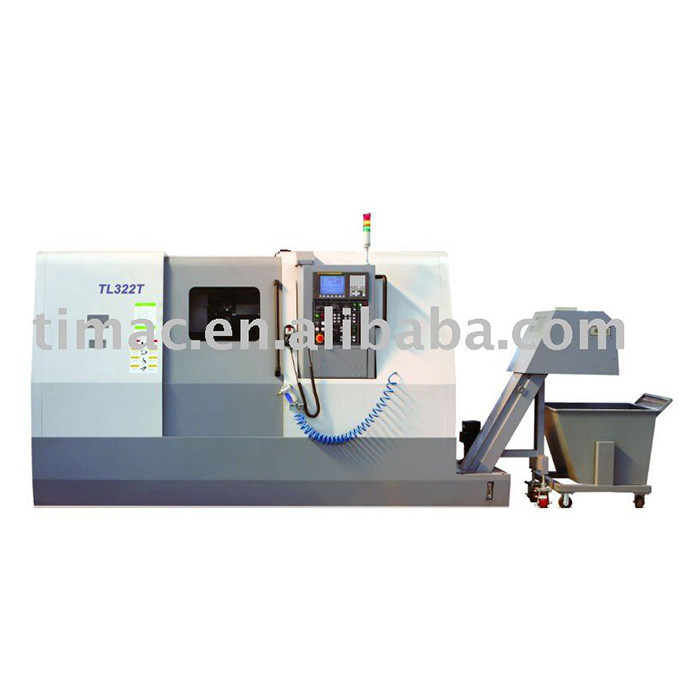

Полнофункциональный станковод с ЧПУ
Описание продукта
Особенности:
- Зажимается гидравлическим давлением, удобно и надежно.Драйв в продольном направлении.
- и крест принимает сервомотор с высокой производительностью, точность позиционирования высока.
- Конструкция защитного устройства использует внутреннюю раздвижную дверь и завершенный закрытый корпус,Утонченный и приличный внешний вид, хорошая защита.
- Достаточная и надежная смазка обеспечивается автоматической централизованной системой смазки.
- Горизонтальные наклонные кровати, работающие с цепной автоматической системой транспортировки микросхем, способны
- чтобы решить проблему передачи чипа фундаментально.
Параметры:

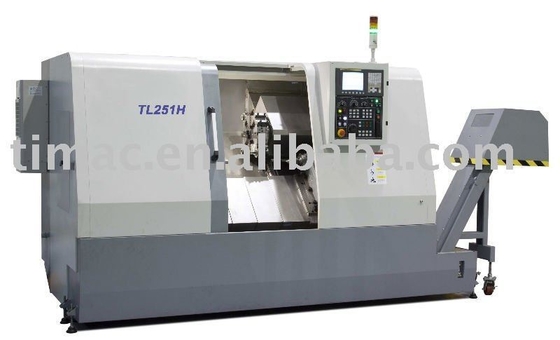

| Модель | Единица | TL201HG | TL201HC | TL251H | TL322H | TL635H | ||
| Диапазоны резки | Макс. диаметр катушки над кроватью | мм | 450 | 450 | Φ250/Φ470 ((гидравлический хвостовой элемент) | Φ380/Φ600 ((гидравлический хвостовой материал) | Φ660 | |
| Максимальный диаметр колебания над вагоном | мм | 200 | 200 | Φ250/Φ320 ((гидравлический хвостовой элемент) | Φ320/Φ420 ((гидравлический хвостовой материал) | Φ450 | ||
| Максимальный вращающийся диаметр | мм | 200 | 200 | Φ250 | Φ320 | Φ630 | ||
| Максимальная длина поворота | мм | 360 | 360 | 400 | 600 | 1500 | ||
| Максимальный ход X/Z | мм | 300/400 | 125/400 | 240/450 ((Z1)/550 ((Z2) | 260/670 ((Z1)/500 ((Z2) | 350/1600 | ||
| Быстрый путь X/Z | м/мин | 24 часа в сутки | 24 часа в сутки | 24/30 ((Z1)/24 ((Z2) | 24/30 ((Z1)/24 ((Z2) | 8/12 | ||
| Скорость подачи X/Z | мм | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | ||
| Свинцовый | Максимальная скорость вращения шпинделя | обороты в минуту | 6000 | 6000 | 5000 | 4000 | 2000 | |
| Модель носа шпинделя | ISO | A2-5 | A2-5 | A2-6 | A2-6 | A2-11 | ||
| Диаметр проходки шпинделя | мм | 56 | 56 | Φ57 | Φ65 | Φ100 | ||
| Конечный проход шпинделя | Морзе 6# | Морзе 6# | 6# | 80 | 120 | |||
| Расстояние от центра шпинделя до пола | мм | 980 | 980 | 1050 | 1020 | 1200 | ||
| Остров | Диапазон рукава хвостовой части | мм | — | — | программируемый хвостовой материал ((линейные рулевые проводники+сервомотор) | программируемый хвостовой материал ((линейные рулевые проводники+сервомотор) | Φ160 | |
| Удар в рукав хвостового хвоста | мм | — | — | гидравлический хвостовой материал ((Dia.of sleeve100,stroke100) | гидравлический хвостовой материал ((Dia.of sleeve100,stroke100) | 180 | ||
| Задние стволы с узкими стволами | — | — | 5# | 5# | 5# | |||
| Гидравлическая башня | Количество инструментов | 3 ((ряды инструментов) | 8 | 8 | 12 | 12 | ||
| Модель инструментального ствола | мм | 20х20 | 25х25 | 25х25 | 25х25 | 32х25 | ||
| Макс. диа. скучного ножа | мм | 32 | 32 | Φ40 | 40 | Φ50 | ||
| Точность машины | Точность позиционирования | X | мм | 0.006 | 0.006 | 0.006 | 0.006 | 0.016 |
| Z | мм | 0.008 | 0.008 | 0.008 | 0.008 | 0.032 | ||
| Точность повторения | X | мм | 0.004 | 0.004 | 0.004 | 0.004 | 0.007 | |
| Z | мм | 0.006 | 0.006 | 0.006 | 0.006 | 0.013 | ||
| Мощность | КВА | 20 | 20 | 25 | 35 | 50 | ||
| Размеры машины (L × W × H) | мм | 2290×1460×1650 | 2290 × 1460 × 1650 | 2750 × 1600 × 1810 | 3300×1680×1820 | 6840×2360×2300 | ||
| Масса машины (чистая) | В кг | 4000 | 4000 | 4500 | 4800 | 13000 | ||
| Система ЧПУ | FANUC 0i mate (SIMENS 802D SL) | FANUC 0i mate (SIMENS 802D SL) | FANUC 0i TD{SIMENS 802D sl} | FANUC 0i TD{SIMENS 802D sl} | FANUC 0i TD{SIMENS 802D sl} | |||
| Мощность основного двигателя | КВт | 7.5/11 | 7.5/11 | 7.5/11 | "Слушай, что я говорю!" 15/11 | 22/30 | ||
| Крутящий момент сервомотора | X | Nm | 7 | 7 | 8 | 12 | 12 | |
| Z | Nm | 7 | 7 | 8 | 12 | 22 | ||
| Гидравлический винт | Дюйм | полые 6" | полые 6" | полые 6" | полые 6" | полые 6" | ||
| Прочие | Устройство освещения, автоматическое устройство транспортировки микросхем, система охлаждения, автоматическая система смазки, | Устройство освещения, автоматическое устройство транспортировки микросхем, система охлаждения, автоматическая система смазки, | Устройство освещения, автоматическое устройство транспортировки микросхем, система охлаждения, автоматическая система смазки, | Устройство освещения, автоматическое устройство транспортировки микросхем, система охлаждения, автоматическая система смазки, | Устройство освещения, автоматическое устройство транспортировки микросхем, система охлаждения, автоматическая система смазки, | |||
| Полный закрытый корпус, ветряное оборудование, электричество, газовый бак, кондиционер, светофор с тремя цветами. | Полный закрытый корпус, ветряное оборудование, электричество, газовый бак, кондиционер, светофор с тремя цветами. | Полный закрытый корпус, ветряное оборудование, электричество, газовый бак, кондиционер, светофор с тремя цветами. | Полный закрытый корпус, ветряное оборудование, электричество, газовый бак, кондиционер, светофор с тремя цветами. | Полный закрытый корпус, ветряное оборудование, электричество, газовый бак, кондиционер, светофор с тремя цветами. | ||||
Информация о компании
Команда и сертификация
Выставка и обучение
Пакет и перевозка
Посещение клиента
Случаи экспорта
Частые вопросы
Вопрос:Зачем выбрать Timeway Machine?
А:1. Высокое качество с конкурентоспособной ценой;
2. Профессиональная научно-исследовательская группа и 25-летний опыт экспорта;
3. Экспортировано более 60 стран;
4. Сертификаты CE, ISO;
5. 24-часовой онлайн-сервис (Skype, WhatsApp, Wechat, Trademanager);
6. 12-месячная гарантия качества;
7, зарубежные инженеры, готовые к решению проблем;
Вопрос:У вас есть QC или какие-либо стандарты безопасности для ваших машин?
А:Да, мы создали очень строгий отдел контроля качества, чтобы гарантировать хорошее качество.
Вопрос:Какой MOQ?
А:1 комплект (только некоторые недорогие машины будут иметь более 1 комплект)
Вопрос:Что насчет условий оплаты?
А:(1) T/T с 30% авансовым платежом, и 70% остаток платежа должен быть оплачен до отправки;
(2) Необратимый LC при виде;
(3) Western Union, MoneyGram и т.д.
Вопрос:Как насчет гарантии?
А:Гарантийный срок составляет один год после доставки. Даже после этого срока мы будем предоставлять пожизненное обслуживание для машины.
