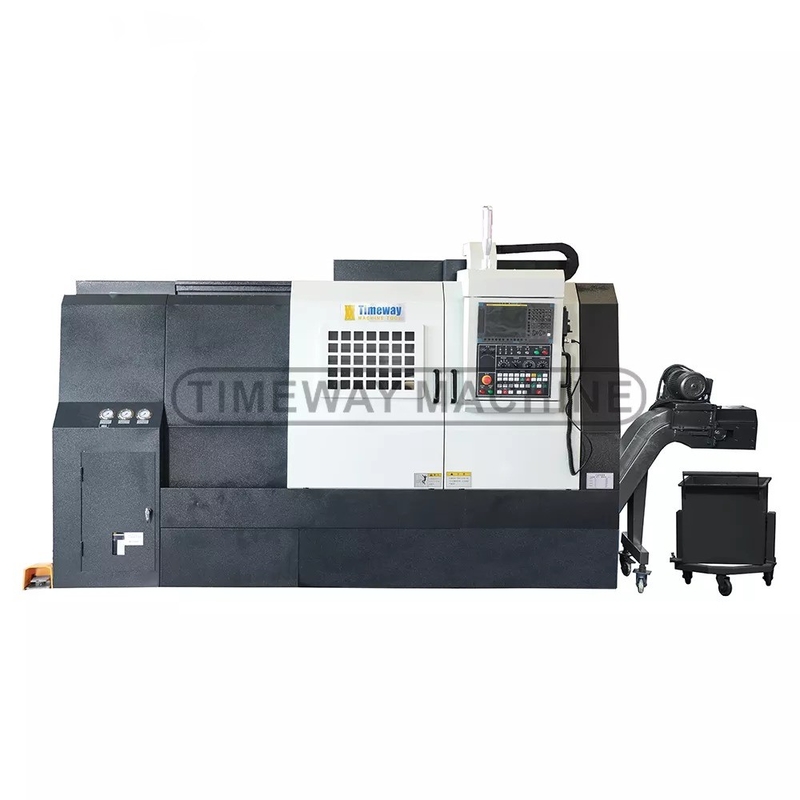

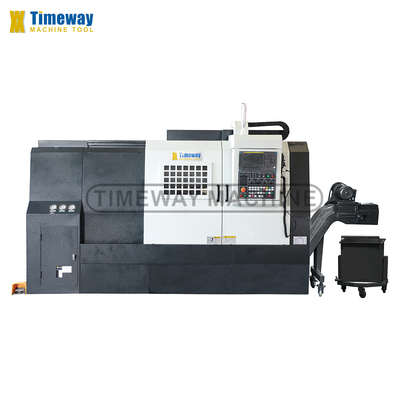

Максимальная вращаемая длина 2905 мм 520 мм качающаяся CNC-вертикальная машина с 12 станциями инструмента
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | AD-25 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $30,000.00/sets >=1 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 100 комплектов в месяц. |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 3000 |
|---|---|---|---|
| Структура: | Токарный станок кровати скоса | Мощность обработки: | Средний вес |
| Ширина кровати (мм): | 520 mm | Мощность спиндового двигателя ((kW): | 15 |
| Число шпинделей: | Одинокий | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 230 mm | Проезд (ось Z) ((мм): | 590 мм |
| Напряжение: | По просьбе | Система управления с ЧПУ: | SIEMENS |
| Станции инструментального поста: | 12 | Масса (кг): | 5000 |
| Гарантия: | 1 год | Ключевые точки продаж: | Высокая производительность |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | CNC или нет: | CNC |
| Тип наклонной кровати: | Станционный станческий стан | Ряд скорости шпинделя: | 35-3500 оборотов в секунду |
| Нос шпинделя: | A2-8 | Размер гидравлического циркулятора: | 10 дюймов. |
| Тип столба инструмента: | H12 | Время изменения инструмента: | 0.3sec |
| Послепродажное обслуживание: | Поддержка онлайн | Максимальн Отбрасывать Диаметр (mm): | 520 |
| Состояние: | новые | Применимые отрасли: | Магазины строительных материалов, ремонтные машины, производственные предприятия, фермы, розничная т |
| Местонахождение выставочного зала: | Канада, США, Италия, Германия | Вид сбыта: | Обычный продукт |
| Основные компоненты: | Подшипник, мотор, насос, двигатель | Максимальная скорость шпинделя (rp.m): | 3500 r.p.m |
| Взрыв спиндола ((мм): | 87 | Максимальная вращаемая длина (мм): | 2905 |
| Порт: | Китайский порт | ||
Характер продукции
520 мм колебание точности наклонного постеля CNC станка
1Уникальная конструкция, разработанная с использованием методов FEA, обеспечивает максимальную жесткость при самых тяжелых условиях резки.Главный двигатель использует Япония FANUC широкоугольный высокопроизводительный сервомотор переменного тока, бесступенчатая скорость, коробка шпинделя без конструкции передач, высокая скорость и низкий уровень шума.и оснащенные переключателем для ног, изготовленным на ТайванеСистема передачи на оси X/Z использует высокоточный шаровой винт, приводящийся напрямую двигателем FANUC AC, без ремня и передач,Избегайте воздействия и вибрации.. 5. Тайвань 8/12-станций гидравлическая башня поставляется в стандартном исполнении, смены инструмента быстро и точно, и большая сила блокировки. 6.Задние рукава управляются программируемым. 7. Система с ЧПУ использует всемирно известную систему сервоуправления FANUC, SIEMENS или China GSKAC, большие функции и стабильную производительность.Эта станка с ЧПУ имеет полностью закрытой защиты, и оборудован кнопкой безопасности аварийной остановки, когда он внезапно сталкивается с внезапным отключением питания или другими сбоями в результате специальной конструкции схемы управления,машина может быть самозащищена, чтобы обеспечить безопасность самой машины и персонала. 9. Панель управления находится примерно в 1500 мм от земли, она очень умеренная, эргономичная, приятная и простая в эксплуатации и понимании работы машины.Автоматическая центральная смазка, охлаждающая система и цепные конвейеры увеличивают интервалы между обслуживанием и сокращают время простоя.также может быть добавлена функция онлайн обнаруженияВ соответствии со специальными потребностями пользователей добавлено автоматическое питающее устройство, автоматические двери и другие автоматические периферийные устройства.АК-55 можно выбрать., угол наклонности кровати 75°;Стандартные принадлежности:FANUC 0i-TF Hydraulic chuck Hydraulic turret Hydraulic tailstock Electronic handwheel Lubrication system Cooling system Work lamp Pilot lamp Full protection guard Air conditioner Chip conveyor Leveling blocks & bolts Tools & tool-box Operation manualsДополнительные принадлежности:Система ГСК СНК Сименс Система СНК Гидравлический полынистый винт Теплообменник Специальное устройство Устройство установщика инструментов Баровой кормильщик
Спецификация продукта
Спецификация | Единица | АК-10 | АК-15 | АК-25 | АК-35 | АК-45 |
Макс, перевернись. | мм | 400 | 440 | 520 | 660 | 850 |
Максимальный вращающийся диаметр | мм | 300 | 300 | 420 | 550 | 800 |
Максимальная длина заготовки | мм | 600/850/100 | 600 | 625/1000/1500/2000/3000 | 890/1640/2000/3000 | 1500/2000/3000 |
Максимальная длина поворота | мм | 500/700/950 | 450 | 530/905/1405/1905/2905 | 780/1530/1890/2890 | 1420/1920/2920 |
Перемещение поперечно (X) | мм | 210 | 180 | 230 | 305 | 450 |
Продольное движение (Z) | мм | 530/710/1050 | 480 | 590/965/1465/1965/2965 | 855/1605/1965/2965 | 1450/1950/2950 |
Скорость быстрого питания по оси X | м/мин | 12 | 20 | 12 | 12 | 12 |
Скорость быстрого питания по оси Z | м/мин | 15 | 24 | 15 | 15 | 15 |
Скорость питания по оси X/Z | мм/мин | 1260 | 1260 | 1260 | 1260 | 1260 |
Диапазон скоростей шпинда | обороты в минуту | 45-4500 | 50-4500 | 35-3500 | 25-2500 | 10-2000 |
Нос спиндаля | - | A2-5 | A2-6 | А2-8 | А2-8 | A2-11 |
Проходка спиндала | мм | 50 | 62 | 87 | 92 | 131 |
Размер гидравлического циркулятора | дюйм | 6 дюймов | 8 дюймов | 10 дюймов | 12 дюймов | 15"/18" |
Внутренний диаметр переднего подшипника | мм | 80 | 100 | 130 | 160 | 200/240 |
Тип столба инструмента | - | H8 | H8 | H12 | H12 | H12 |
Размер участка инструмента (поворота) | мм | 25х25 | 25х25 | 25х25 | 25х25 | 25х25 |
Размер раздела инструмента (борочный) | мм | 32 | 40 | 40 | 50 | 60 |
Время смены инструмента | Второй | 0.4 | 0.72 | 0.3 | 1 | 1 |
Путешествия хвостовых животных | мм | 530/730/980 | 460 | 490/865/1365/1865/2865 | 706/1456/1816/2816 | 1400/1900/2900 |
Диаметр хвостового перья | мм | 80 | 80 | 85 | 110 | 140 |
Конусовые перья хвостовых волосков | - | MT4 | MT4 | МТ5 | МТ5 | МТ6 |
Путешествие хвостовых перьев | мм | 80 | 130 | 80 | 100 | 130 |
Основная мощность двигателя | КВ | 7.5 | 11 | 15/18.5 | 22/30 | 100 |
Общая мощность | КВ | 17 | 25 | 30 | 46 | 130 |
Рабочая точность | мм | IT6 | IT6 | IT6 | IT6 | IT6 |
Грубость | мм | Ра0.8 | Ра0.8 | Ра0.8 | Ра0.8 | Ра0.8 |
Структура кровати | - | 45° | 45° | 45° | 45° | 45° |
Система с ЧПУ | - | FANUC или SIEMENS | FANUC или SIEMENS | FANUC или SIEMENS | FANUC или SIEMENS | FANUC или SIEMENS |
Длина машины | мм | 2875/3415/3440 | 2270 | 3000/3380/4550/4960/6160 | 3620/4725/5825/7000 | 6360/6860/7860 |
Ширина и высота машины | мм | 1500х1500 | 1470х1470 | 1545х1950 | 1820х2130 | 2350х2600 |
Машины | тонны | 3.5/4/4.5 | 4.5 | 5/5.5/6.5/7.5/8.5 | 8/10/11.5/15.5 | 15/16/18 |
