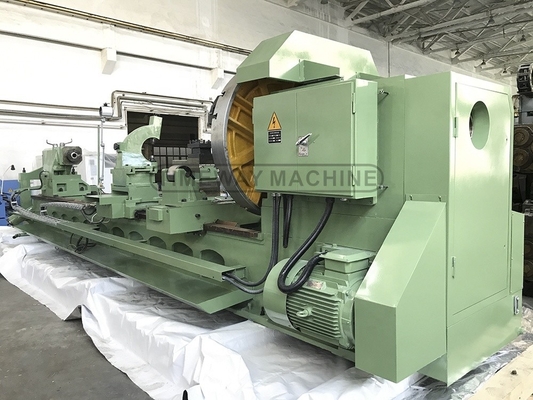

1600 мм качается Тяжелая нагрузка горизонтальная станка с макс. качается над перекрестным слайдом 1210 мм
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | AL-1600Cx6000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $100,000.00/sets 1-1 sets |
| Упаковывая детали: | деревянный корпус (может быть фумигирован) или фанера |
| Поставка способности: | 20 комплектов/сетов в месяц |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 6000 | Диапазон скорости шпинделя ((r.p.m): | 3.15 - 315 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Ширина кровати (мм): | 970 |
| Тип: | Горизонтальные | Мощность спиндового двигателя ((kW): | 22 |
| Напряжение: | По запросу клиента | Размер ((L*W*H): | 9020x1995x2525 мм |
| Масса (кг): | 18000 kg | Гарантия: | 1 год |
| Ключевые точки продаж: | Многофункциональный | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Цвет: | Настраиваемый вариант |
| Максимальное качание над кроватью: | 1600 мм | Поперечный супорт Максимальн Отбрасывать Над: | 1210MM |
| Размер клюшки: | 1250 мм | Максимальная масса заготовки: | 10000 кг |
| Путешествия по оси Х: | 650 мм | Перемещение Z-оси: | 6000 мм |
| Перемещение с верхней части орудийного столба: | 300 мм | Размер раздела инструмента: | 45X45mm |
| Тип рулевого канала: | Плоские рельсы в формате V | Состояние: | новые |
| Взрыв спиндола ((мм): | 130 | Применимые отрасли: | Магазины строительных материалов, ремонтные машины, производственные заводы, фабрики пищевых продукт |
| Местонахождение выставочного зала: | Канада, Великобритания, США, Италия, Франция, Германия, Бразилия, Перу, Мексика, Россия, Испания, Ав | Основные компоненты: | Подшипник, насос, редуктор, двигатель, коробка передач, сосуд под давлением |
| Максимальная вращаемая длина (мм): | 5800 mm | Год: | 2021 |
| Порт: | Китайский порт | ||
Характер продукции
Описание продукции
Название здесь.
1.Эта серия тяжелой рабочей станции использует 970 мм широкой индукции закаленной и грунтовой кровать руководство
способы, так что
Отличная стабильность, высокая жесткость и максимальные подшипники между центрами 10 тонн.
2.Главный шпиндель состоит из высокоточных роликовых подшипников 3-точечной поддерживающей структуры. Путеводитель седла с покрытием тефлоновым ремнем..
3.Эти машины подходят для различных обработки, таких как обработка внешних и внутренних цилиндрических поверхностей, конечных поверхностей, обработка метрических или дюймовых нитей и диаметровых нитей,и т.д..
4Моторизованное короткое конусное повороты может быть сделано с верхней горки независимо, а длинный конусное моторное повороты может быть сделано с верхней горки в сочетании с продольным питанием.Эти машины также могут проводить бурениеПроцессы трепанирования и бурения и т.д.
способы, так что
Отличная стабильность, высокая жесткость и максимальные подшипники между центрами 10 тонн.
2.Главный шпиндель состоит из высокоточных роликовых подшипников 3-точечной поддерживающей структуры. Путеводитель седла с покрытием тефлоновым ремнем..
3.Эти машины подходят для различных обработки, таких как обработка внешних и внутренних цилиндрических поверхностей, конечных поверхностей, обработка метрических или дюймовых нитей и диаметровых нитей,и т.д..
4Моторизованное короткое конусное повороты может быть сделано с верхней горки независимо, а длинный конусное моторное повороты может быть сделано с верхней горки в сочетании с продольным питанием.Эти машины также могут проводить бурениеПроцессы трепанирования и бурения и т.д.
· 4-яблочный независимый винт · Постоянный отдых (более 3 м в длину) · Следите за отдыхом (более 3 м в длину) · Электрический подвижный хвостовой материал · Смертный центр хвостовой ткани · 4-станционный инструментальный пост · Система охлаждения · Рабочая лампа · Инструменты и коробка с инструментами · Уравнительный клин и болты · Руководство по эксплуатации | · Лицевая плита · Цифровой индикатор с двумя или тремя осьми · Защита от выбросов · Охранитель инструментального столба · Задняя защита от разливов · Быстрая смена орудий · Скрепитель для шлифования |
Спецификация | Ал-1250C | AL-1400C | AL-1600C | AL-1800C | ||||||
Мощность | Повернись к кровати | 1250 | 1400 | 1600 | 1800 | |||||
Повернитесь на перекрестный слайд | 865 | 1010 | 1210 | 1280 | ||||||
Максимальная длина заготовки | 3000/4000/5000/6000/8000/10000/12000/14000/16000/18000 | |||||||||
Максимальная длина поворота | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |||||||||
Ширина кровати | 970 | |||||||||
Макс.крутящий момент шпинделя | 12590 | |||||||||
Максимальная сила резки | 45000 | |||||||||
Максимальная сила логитудальной | 18000 | |||||||||
Максимальный вес заготовки | 10000 | |||||||||
Свинцовый | Диаметр отверстия шпинделя | 130 | ||||||||
Конька шпинделя | Метрический 140 | |||||||||
Номер поворота вперед | 21 вид | |||||||||
Номер обратного поворота | 12 видов | |||||||||
Скорость вращения шпинделя | Вперед | 3.15-315 | ||||||||
Обратно. | 3.5-291 | |||||||||
Движение питания | Количество кормов на обороты | (продольный/транверсный)56/56 | ||||||||
Кормление на оборот | Лунгудинал | 0.1-12(0.004"-0.473" | ||||||||
Трансверс | 0.05-6 ((0.002"-0.236") | |||||||||
Верхний столб инструмента | 0.025-3(0.001"-0.118") | |||||||||
Номер и диапазон метрической нитки | 44 вида:1-120 | |||||||||
Номер и диапазон дюймовой нитки | 31 вид:28-1/4 | |||||||||
Номер и диапазон нитей модуля | 45 видов:0.5-60 | |||||||||
Номер и диапазон диаметровой нитки | 38 видов: 1/2-56 | |||||||||
Стан инструмента | Размер ствола инструмента | 45х45 | ||||||||
диапазон вращения орудийного столба | ± 90o | |||||||||
Максимальное расстояние поперечного скольжения | 650 | |||||||||
Максимальное движение верхнего слайда | 300 | |||||||||
Быстрый инструментарий | Протяженность: 3740 Транверс: 1870 Верхний слайд:935 | |||||||||
Остров | Диа. от хвостового перья | 220 | ||||||||
Путешествие хвостовых перьев | 300 | |||||||||
Конические отверстия от хвостового перья | Морзе No6# | |||||||||
Прочие | Основная мощность двигателя | 22 | ||||||||
Мощность двигателя скоростного движения на орудийном столбе | 1.5 | |||||||||
Мощность охлаждающего насоса | 0.15 | |||||||||
В целом Размер | Длина | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | ||||||||
Ширина | 1995 | |||||||||
Высота | 2175 | 2325 | 2525 | 2725 | ||||||
Почему выбирать нас?
Лазерный интерферометр Ренишоу:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
