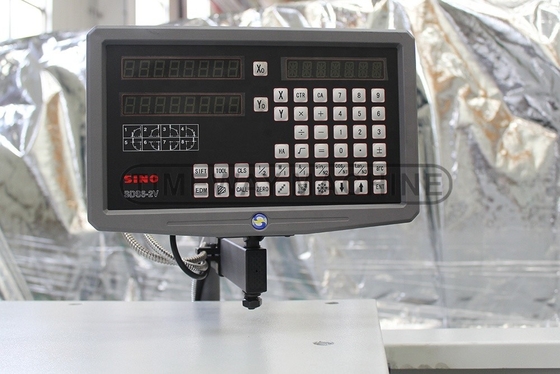

>> доступен 2/3-осевой цифровой чтение (DRO).
>> Чак охранник доступен.
 |

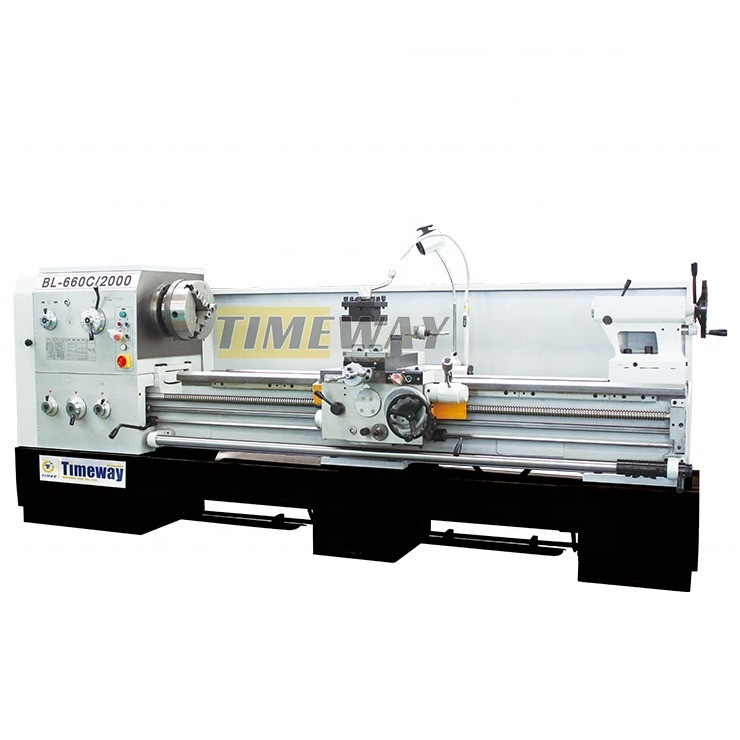

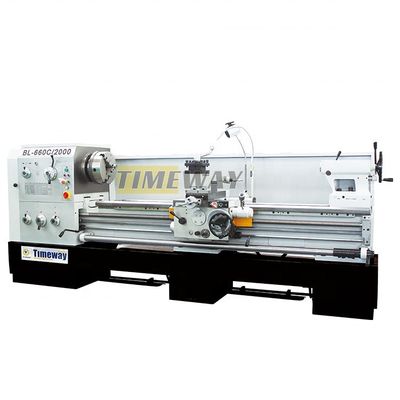

2500 Н.м режущий крутящий момент высокая точность горизонтальный разрыв постели станка скоростной подачи
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC, TIMEWAY |
| Номер модели: | BL-500B/BL-660B/BL-800B |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $10,000.00/sets 1-2 sets |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 3000 | Диапазон скорости шпинделя ((r.p.m): | 9 - 1600 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Средний вес | Ширина кровати (мм): | 400 |
| Тип: | Горизонтальные | Напряжение: | По запросу клиента |
| Размер ((L*W*H): | 4632x975x1270 мм | Масса (кг): | 3000 кг |
| Гарантия: | 1 год | Ключевые точки продаж: | Высокая производительность |
| Вид сбыта: | Обычный продукт | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Максимальн Вес Workpiece (kg): | 300 | Свинцовая колючка: | ISO40 |
| Крутящий момент: | 2500 Н.м. | Быстрая скорость подачи ((мм/мин): | 32 - 2500 мм/мин |
| Скорость питания (mm/min): | 25 - 2500 мм/мин | Станции инструментального поста: | 4 |
| Цвет токарного станка: | Подгонянное опционное | Рабочий способ вращения шпинделя: | Работа одной ручки |
| Структура обратного движения шпинделя: | Тип сцепления | Способ охлаждения шпинделя: | ванна масла |
| Максимальное качание над кроватью: | 660mm | Максимальный диаметр резки ствола: | 420 мм |
| Максимальный диаметр дисковой части: | 870mm | Ширина зазора: | 240 мм |
| Скорость скоростного движения по оси X/Z: | 10,9/4,5 м/мин | Скважина шпинделя: | 82mm |
Характер продукции
Описание продукции
3-яблочный удар | Жилой центр |
Четырёхчелюстный винт | Коническое поворотное устройство |
Лицевая пластина | Сверляльник |
Мертвый центр | Держитель для быстрой смены инструмента |
Диаметр для преследования нитей | Цифровая отчётность 2/3 оси |
Защита от плесени | Защита от выбросов |
Масляная пушка | Покрытие винта |
Рабочая лампа | Покрытие столба инструмента |
Система охлаждения | Укажите номер машины |
Постоянный отдых | |
Следуйте отдыху. | |
Изменить передачу | |
Снижающий рукав | |
Фрезы для ног | |
Шнурки для фундаментов | |
Сборник инструментов и инструменты | |
Руководство по эксплуатации |
Спецификация | Единица | BL-500B | BL-660B | BL-800B |
Макс. Повернись на кровать. | мм | 500 | 660 | 800 |
Макс. Свернуть на перекрестный слайд. | мм | 300 | 420 | 560 |
Макс. Перевернись. | мм | 710 | 870 | 1000 |
Длина разрыва | мм | 240 | 240 | 240 |
Расстояние между центрами | мм | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Максимальная длина поворота | мм | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Проходка спиндала | мм | Φ82 | Φ82 | Φ82 |
Конусовая вертикаль шпинделя | - | Φ90, 1:20 | Φ90, 1:20 | Φ90, 1:20 |
Нос спиндаля | - | ISO 702/II No.8 | ISO 702/II No.8 | ISO 702/II No.8 |
Диапазон скоростей шпинделя (шаги) | обороты в минуту | 9-1600 (24) | 9-1600 (24) | 8-1400 (24) |
Перемещение верхнего слайда | мм | 145 | 145 | 145 |
Проезд на слайде | мм | 320 | 310 | 320 |
Размер раздела инструмента | мм | 25х25 | 25х25 | 25х25 |
Скорость быстрого питания по оси X | м/мин | 50 Гц: 1.9; 60 Гц: 2.3 | 50 Гц: 1.9; 60 Гц: 2.3 | 50 Гц: 1.9; 60 Гц: 2.3 |
Скорость быстрого питания по оси Z | м/мин | 50 Гц: 4.5; 60 Гц: 5.4 | 50 Гц: 4.5; 60 Гц: 5.4 | 50 Гц: 4.5; 60 Гц: 5.4 |
Диапазон питания по оси X | мм/р | 0.012-2.73 (93) | 0.012-2.73 (93) | 0.012-2.73 (93) |
Диапазон питания по оси Z | мм/р | 0.028-6.43 (93) | 0.028-6.43 (93) | 0.028-6.43 (93) |
Диапазон метрических нитей (разновидности) | мм | 0.5-224 (48) | 0.5-224 (48) | 0.5-224 (48) |
Диапазон дюймовых нитей (виды) | ТПИ | 72-1/8 (46) | 72-1/8 (46) | 72-1/8 (46) |
Диапазон нитей модулей (разновидности) | МП | 0.5-112 (42) | 0.5-112 (42) | 0.5-112 (42) |
Диаметровый диапазон нитей (разновидности) | DP | 56-1/4 (45) | 56-1/4 (45) | 56-1/4 (45) |
Диаметр хвостового перья | мм | Φ75 | Φ75 | Φ90 |
Путешествие хвостовых перьев | мм | 150 | 150 | 150 |
Конусовые перья хвостовых волосков | - | МТ5 | МТ5 | МТ5 |
Основная мощность двигателя | КВ | 7.5 | 7.5 | 7.5 |
Мощность двигателя быстрой подачи | КВ | 0.3 | 0.3 | 0.3 |
Мощность двигателя насоса охладителя | КВ | 0.12 | 0.12 | 0.12 |
Длина машины | мм | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3365/4365 |
Ширина машины | мм | 975 | 975 | 1340 |
Высота машины | мм | 1230 | 1270 | 1430 |
Машины | в кг | 2050/2100/2300/2500/2900 | 2150/2200/2400/2600/3000 | 330/3700 |
Подробная информация о машине
Серийное рабочее отверстие для пробелов подходит для всех видов поворотов, таких как внутреннее и внешнее повороты, конические повороты и другие повороты вращающихся частей, повороты конца,также поворачивая все виды обычной нитки: дюйм, метрический, модуль и D.P; выполнять бурение, реминг, нажатие и раскрытие канавки.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.

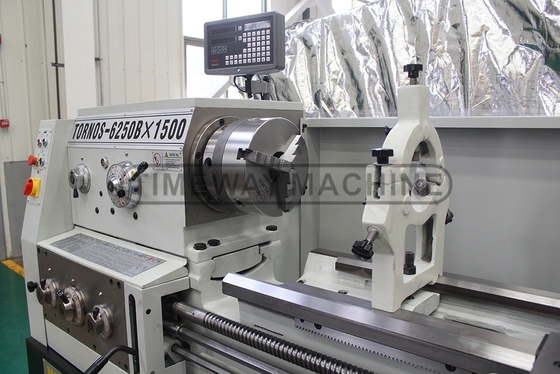

>> Стандартный 3-яблочный крутящий механизм, быстрое зажимание заготовки;
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>> Кровать с ребрами изготовлена из высококачественного чугуна;
>> Рельсы направляющих железных дорог отверждены и измельчены, а твердость до HRC52;
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>> Автоматическая подача и быстрая подача на оси X/Z одной ручкой.

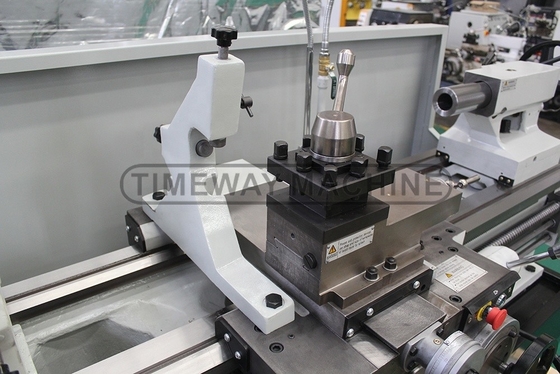

>> тип США, тип ЕВРОПАИтальянский типвыбор быстро меняющегося орудия;
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>> Устойчивый отдых и последующий отдых являются стандартными для плоского лестничного токарного станка.

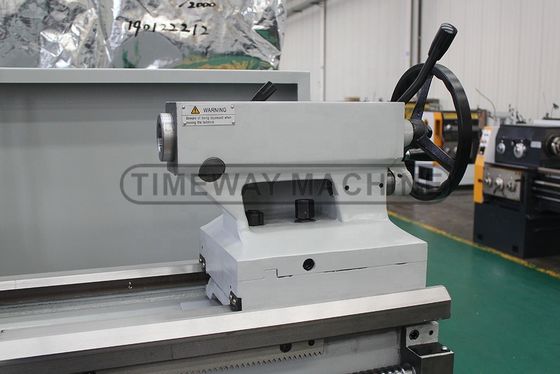

>> Ручной хвост может быстро заперться и расслабиться.
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um
Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.
Комплексные испытательные части(только для горизонтального станка с ЧПУ):
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Почему выбирать нас?
Лазерный интерферометр Renishaw (только для горизонтального станка с ЧПУ):
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
