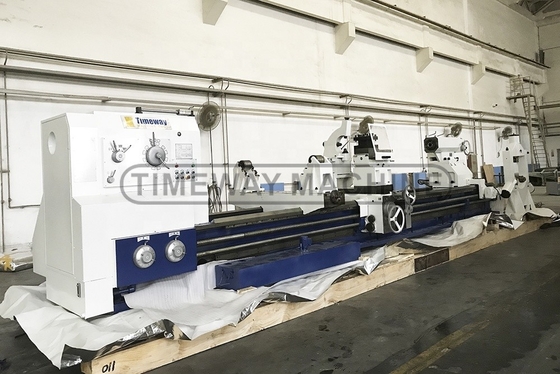

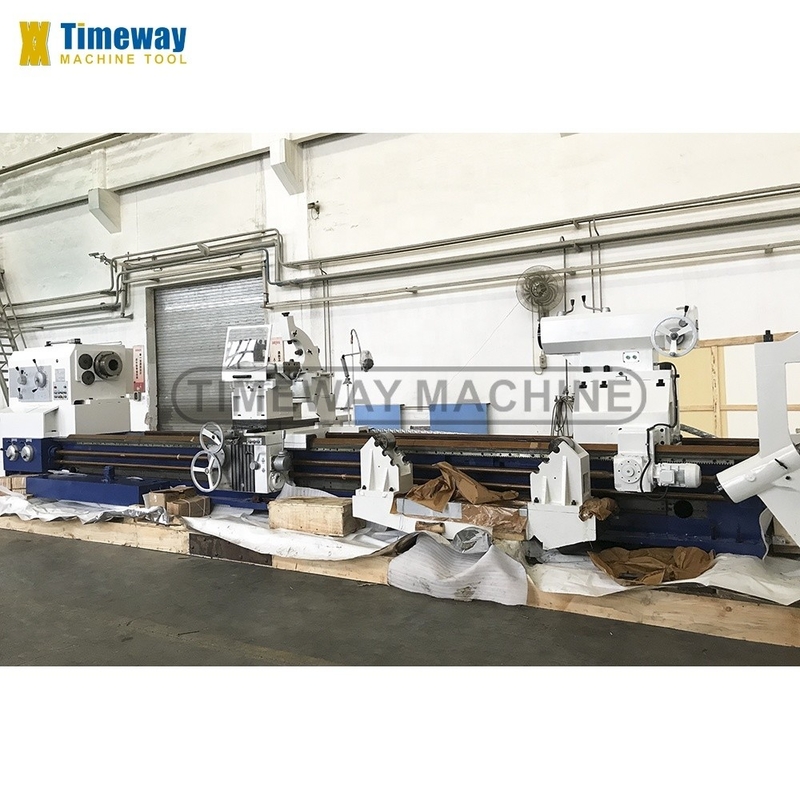

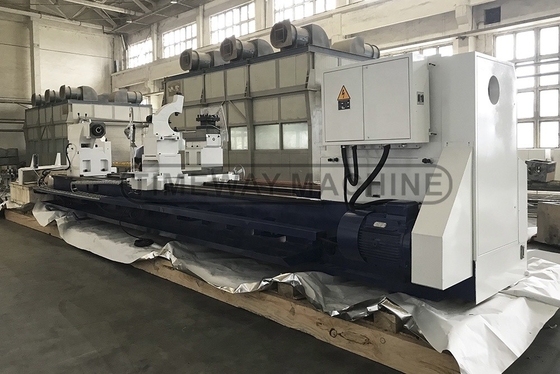

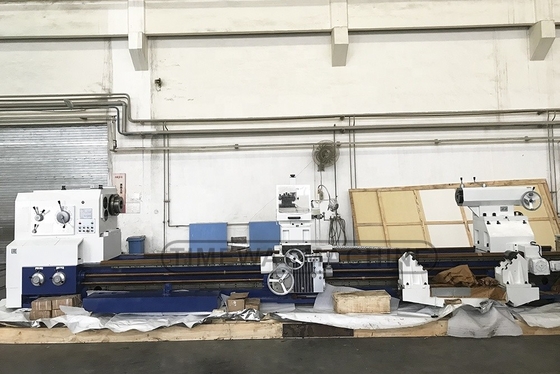

1800 мм Горизонтальные качающиеся большие параллельные поворотные станки для конструкции инструментального зала
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | Timac, TIMEWAY |
| Сертификация: | ISO9001, CE |
| Номер модели: | AL-1800Cx8000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $150,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы (фумигированные) |
| Поставка способности: | 100 комплектов/сети в месяц |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 8000 | Диапазон скорости шпинделя ((r.p.m): | 3.15 - 315 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Ширина кровати (мм): | 970 |
| Тип: | Горизонтальные | Мощность спиндового двигателя ((kW): | 22 |
| Напряжение: | По запросу клиента | Размер ((L*W*H): | 11020x2665x2680 мм |
| Масса (кг): | 21500 kg | Гарантия: | 1 год |
| Ключевые точки продаж: | Высокая точность | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Цвет токарного станка: | Необязательно |
| Максимальная масса заготовки: | 10 тонн или 12 тонн | Функция токарного станка: | Резка крупных деталей |
| Максимальный диаметр обработки заготовки: | 1800 мм | Максимальный диаметр обработки между центрами: | 1410mm |
| Рабочая сила: | 45000N | Продольный ход: | 8000mm |
| Поперечный ход: | 800 мм | Верхний ход башни: | 300 мм |
| Диаметр хвостового перья: | 220 мм | Послепродажное обслуживание: | Онлайн-поддержка, видеотехническая поддержка |
| После гарантийного обслуживания: | Видеотехническая поддержка, онлайн-поддержка, запасные части, обслуживание и ремонт на местах | Местное место обслуживания: | Канада, Великобритания, США, Франция, Германия, Бразилия, Индонезия, Мексика, Россия, Австралия, Рум |
| Состояние: | новые | Применимые отрасли: | Магазины одежды, магазины строительных материалов, ремонтные машины, производственные заводы, фермы, |
| Местонахождение выставочного зала: | Канада, Великобритания, США, Франция, Германия, Бразилия, Индонезия, Россия, Румыния, Южная Африка | Основные компоненты: | Подшипник, насос, редуктор, двигатель, коробка передач, сосуд под давлением |
| Максимальная вращаемая длина (мм): | 7800 mm | Взрыв спиндола ((мм): | m'm 130 |
| Год: | 2021 | Порт: | Порт Тяньцзинь или Шанхай |
Характер продукции
| Производитель 1800 мм качающиеся большие параллельные поворотные станки для инструментария
¢ AL-1800Cx8000 ¢
|
| Стандартные принадлежности:
| Дополнительные принадлежности: |
|
|
|
| Технический параметр |
| Спецификация | Единица | AL-1600C | AL-1800C | |
| Мощности | Повернись к кровати | мм | 1600 | 1800 |
| Поверните повозку | мм | 1210 | 1410 | |
| Максимальная длина заготовки | мм | 3000/4000/5000/6000/8000/10000/12000/14000/16000/18000 | ||
| Максимальная длина поворота | мм | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | ||
| Макс. крутящий момент шпинделя | N.m. | 12590 | ||
| Максимальная сила резки | N | 45000 | ||
| Максимальная сила продольного | N | 18000 | ||
| Максимальная масса заготовки | в кг | 10000 (((12000) | ||
| Свинцовый | Диаметр шпинделя через отверстие | мм | 130 | |
| Конечный отверстий шпинделя | - | Метрический 140 | ||
| Количество поворотов вперед | виды | 21 вид | ||
| Количество поворотов назад | виды | 12 видов | ||
| Диапазон скоростей шпинда | r/min | Вперед:3.15-315, Обратно:3.5-291 | ||
| Движение питания | Продольная и перекрестная | виды | 56 видов | |
| Диапазон движения питания | мм | Продольный:0.1-12, Поперечная:0.05-6, верхний слайд:0.025-3 | ||
| Количество метрических нитей | виды | 44 вида | ||
| Диапазон метрической нитки | мм | 1-120 | ||
| Количество дюймовых нитей | виды | 31 вид | ||
| Диапазон дюймовой нитки | ТПИ | 28-1/4 | ||
| Количество нитей модуля | виды | 45 видов | ||
| Диапазон нитей модуля | мм | 0.5-60 | ||
| Количество дюймов. | виды | 38 видов | ||
| Диапазон диаметров. | DP | 1/2-56 | ||
| Стан инструмента | Размер ствола инструмента | мм | 45х45 | |
| Диапазон колебания столба инструмента | ° | ± 90° | ||
| Максимальный пробег перевозки | мм | 2900/3900/4900/5900/7900/9900/11900/13900/15900/17900 | ||
| Макс. пробег перекрестного слайда | мм | 650 | ||
| Максимальное движение верхнего слайда | мм | 300 | ||
| Быстрый инструментарий | мм/мин | Продольный:3740, Поперечно:1870, верхний слайд:935 | ||
| Остров | Диа. из хвостового перья | мм | 220 | |
| Путешествие хвостовых перьев | мм | 300 | ||
| Конечные отверстия из хвостового перья | - | МТ6 | ||
| Прочие | Основная мощность двигателя | КВ | 22 | |
| Скорость | r/min | 970 | ||
| Мощность инструментального столба | КВ | 1.5 | ||
| Общие размеры машины
| Длина | мм | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | |
| Ширина | мм | 1995 | ||
| Высота | мм | 2525 | 2665 | |
| Особенности: |
1Эта серия параллельного поворотного станка использует 970 мм широкие прямоугольные индукционные отвержденные и заземленные пути направления, так что отличной стабильности, высокой жесткости и с максимум 10 тонн между центрами..
2Главный шпиндель выполнен из высокоточного роликового подшипника с 3-точечной поддерживающей структурой.
3.Путеводитель седла с покрытием тефлоновым ремнем, вращающейся структурой хвостового перья для минимизации трения и генерации тепла.
4Параллельные токарные станки подходят для различных токарных работ, таких как токарство внешних и внутренних цилиндрических поверхностей, конечных поверхностей и токарство метрических или дюймовых нитей.Модульные нитки и диаметрические нитки с угловым углом, и т.д.
5Моторизованное короткое коническое повороты может быть сделано сверху слайд самостоятельно, и длинные конические моторизованное повороты могут быть сделаны сверху слайд в сочетании с продольным питанием.
6Более того, тяжелые винтовые станки также могут выполнять бурение, трепанирование и бурение и т.д.
| Подробная информация о машине: |
| Коробка для голов и кормов:
Металлообрабатывающий токарный стан может получить 33 шага скорости шпинда (3,15-315 вращений в минуту), широкий диапазон скоростей удовлетворяют различным различным процессам. Машины могут вращать много нитей, меняя передачи в кормовой коробке. |
| Кровать и вагон:
Закаленные рельсы грунтуются импортированной точной шлифовальной машиной, обеспечивающей высокую жесткость и стабильное движение. Рельсы шириной 970 мм гарантируют большую грузоподъемность (10 тонн). |
| Электрический движущийся хвостовой материал:
Электрический движущийся хвостовой материал является стандартным для металлической обработки токарного станка, эффективно уменьшает перемещение рабочего и обеспечивает быстрое позиционирование.
|
|
Аксессуары:
Машины для ручного поворота имеют стандартный режим отдыха и постоянный режим отдыха для резки деталей малого диаметра. Опциональная подшипница для ролика подходит для погрузки тяжелых и больших деталей.
| |
| |

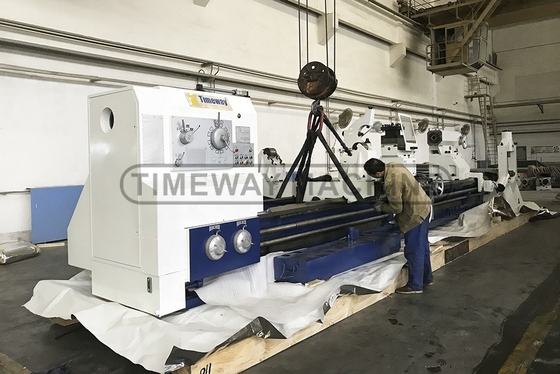

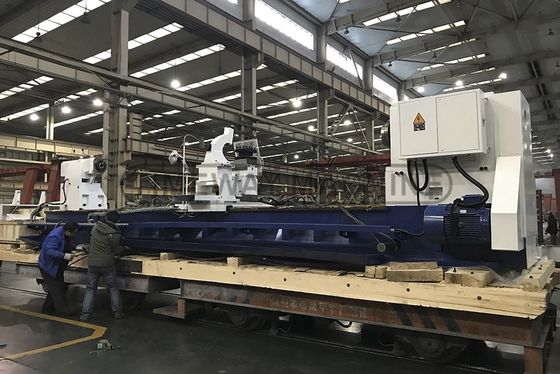

| Готовы к отправке: |
