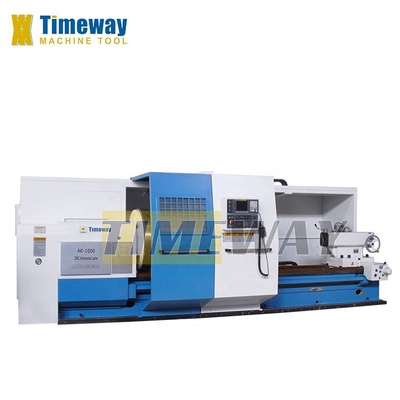

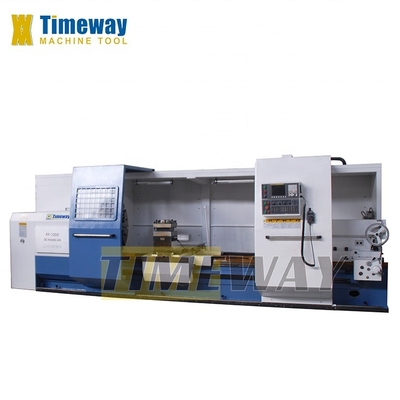

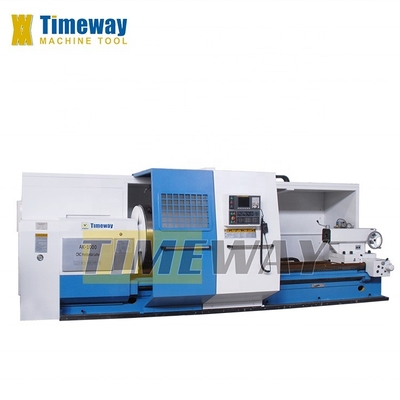

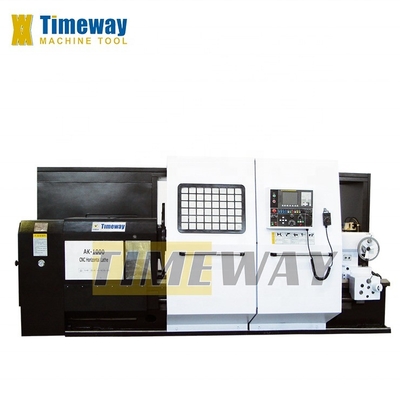

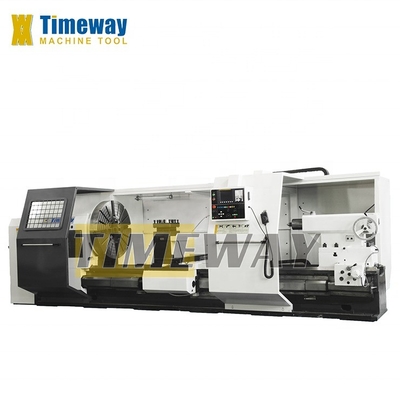

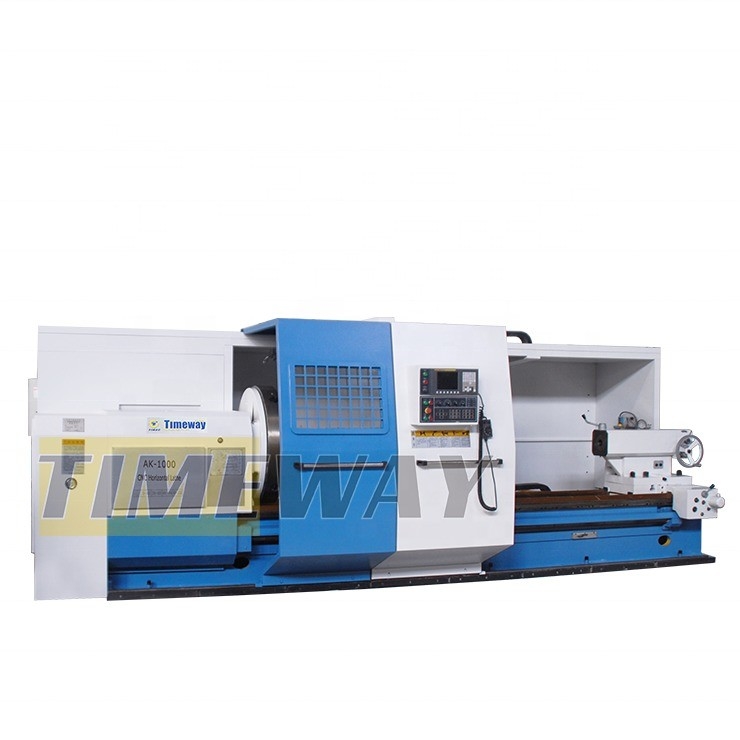

Гибкое изготовление высокоточных горизонтальных токарных станков для тяжелого CNC-обработки
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Timeway |
| Номер модели: | АК1250Б |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $110,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус |
| Поставка способности: | 50 комплектов/сети в месяц |
|
Подробная информация |
|||
| Тип: | Вертикальная | Максимальная длина заготовки (мм): | 5000 |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Максимальн Вес Workpiece (kg): | 6000 |
| Ширина кровати (мм): | 755 mm | Мощность спиндового двигателя ((kW): | 30 |
| Число шпинделей: | Одинокий | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 690 мм | Проезд (ось Z) ((мм): | 5000 mm |
| Точность позиционирования (мм): | ±0.01 | Повторяемость (X/Y/Z) (мм): | ±0.008 |
| Размер ((L*W*H): | 8300x2780x2600 мм | Напряжение: | В соответствии с порядком |
| Система управления с ЧПУ: | Фанук | Станции инструментального поста: | 4 |
| Масса (кг): | 14800 | Гарантия: | 1 год |
| Ключевые точки продаж: | Гибкое производство | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Ширина кровати: | 755мм | Грузоподъемность: | 6000 кг (выбор: 8000) |
| Нос шпинделя: | A2-15 | Свинцовая колючка: | Метрический 140 |
| Высота центра: | 700 мм | Размер клюшки: | 1000 мм |
| Скорость быстрого питания по оси X/Z: | 3000/5000 мм/мин | Цвет: | Необязательно |
| Рабочая точность: | IT6 | Рабочая грубость: | Ra1,6um |
| Состояние: | новые | Взрыв спиндола ((мм): | 130 |
| Бренд Toolpost: | Yantai | Применимые отрасли: | Машиностроительные цеха, производственные предприятия, фабрики пищевых продуктов и напитков, типогра |
| Местонахождение выставочного зала: | Канада, Великобритания, США, Италия, Франция, Германия, Бразилия, Мексика, Россия, Испания, Южная Аф | Основные компоненты: | Подшипник, двигатель, насос, редуктор, ПЛК, сосуд давления, коробка передач, система CNC |
| Максимальная вращаемая длина (мм): | 4800 | Вид сбыта: | Горячий продукт 2021 |
| Год: | 2021 | Максимальная скорость шпинделя (rp.m): | 320 оборотов в час |
| Порт: | Китайский порт | ||
Характер продукции
Описание продукции
√ Система FANUC/GSK/SIEMENS CNC √ 4-яблочный ударник √ 4-станционный электрический инструментальный столб √ Рабочая лампа √ Система охлаждения √ полузакрытый защитный щит √ Ручный импульсный генератор (MPG) √ Мертвые центры √ Масляная пушка √ Пилотная лампа √ Автоматический смазочный насос √ Ручное перемещение хвостового материала √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ Электрический движущийся хвост _ Устойчивый отдых _ Следуйте за остальными _ 6-станционный инструментальный столб _ Живые центра _ Кондиционер _ Конвейер чипов _ Полная охрана |
Спецификация | Единица | АК-1000Б | АК-1250Б | АК-1400Б | АК-1600Б | |||
Макс. Повернись на кровать. | мм | 1000 | 1250 | 1400 | 1640 | |||
Макс, перевернись на перекрестный слайд. | мм | 630 | 880 | 1030 | 1250 | |||
Расстояние между центрами | мм | 1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||||
Максимальная длина поворота | мм | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||||
Ширина кровати | мм | 755 | 755 | 755 | 755 | |||
Грузоподъемность | в кг | 6000 (выбор: 8000) | 6000 (выбор: 8000) | 6000 (выбор: 8000) | 6000 (выбор: 8000) | |||
Нос спиндаля | мм | A2-15 | A2-15 | A2-15 | A2-15 | |||
Проходка спиндала | мм | 130 | 130 | 130 | 130 | |||
Конусовая вертикаль шпинделя | - | Метрический 140 | Метрический 140 | Метрический 140 | Метрический 140 | |||
Скорость вращения шпинделя (гидравлическая 4-ступенчатая, безступенчатая) | обороты в минуту | 5-320 | 5-320 | 5-320 | 5-320 | |||
Высота центра | мм | 500 | 625 | 700 | 820 | |||
Размер клюшки (4-яблоки) | мм | 1000 | 1000 | 1000 | 1000 | |||
Ось X/Z. Минимальная единица питания | мм | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
Скорость быстрого питания по оси X/Z | мм/мин | 3000/5000 | 3000/5000 | 3000/5000 | 3000/5000 | |||
Перемещение поперечно (X) | мм | 570 | 570 | 690 | 630 | |||
Тип столба инструмента | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||
Время смены инструмента | с | 2.6 | 2.6 | 2.6 | 2.6 | |||
Точность повторного позиционирования башни | мм | 0.01 | 0.01 | 0.01 | 0.01 | |||
Размер раздела инструмента | мм | 40х40 | 40х40 | 40х40 | 40х40 | |||
Диаметр хвостового перья | мм | 160 | 160 | 160 | 160 | |||
Путешествие хвостовых перьев | мм | 300 | 300 | 300 | 300 | |||
Конусовые перья хвостовых волосков | - | МТ6 | МТ6 | МТ6 | МТ6 | |||
Система с ЧПУ | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||
Рабочая точность | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Грубость поверхности | мм | Ра-1.6 | Ра-1.6 | Ра-1.6 | Ра-1.6 | |||
Основная мощность двигателя | КВ | 30 | 30 | 30 | 30 | |||
Машины | в кг | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||||
Длина машины | мм | 4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/- | ||||||
Ширина машины | мм | 2530 | 2530 | 2780 | 2780 | |||
Высота машины | мм | 2150 | 2150 | 2600 | 2600 | |||
Подробная информация о машине
Чак:
- Стандартный 4-яблочный независимый винт для зажима специальных деталей.
Электрическая башня с 4 станциями:
- Используйте знаменитую электрическую башню, высокую точность позиционирования.
Система ЧПУ:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK и т.д. для вашего выбора.
Задние части:
Ручное движение хвостовой части поставляется в стандартном комплекте, электрическое движение хвостовой части поставляется в качестве опции.
Электрический шкаф по стандарту CE:
Ясная и аккуратная электрическая схема;
Принять электрические компоненты стандарта CE.
Автоматический смазочный насос:
Автоматически и с перерывами смазывают каждую рельсу для продления срока службы машины.
Вертикальная башня с 4 станциями:
Стандартный
Вертикальная башня с 6 станциями:
Необязательно
Горизонтальная башня с 6 станциями:
Необязательно
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um
Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.
Всеобъемлющие испытательные части:
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Почему выбирать нас?
Лазерный интерферометр Ренишоу:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
