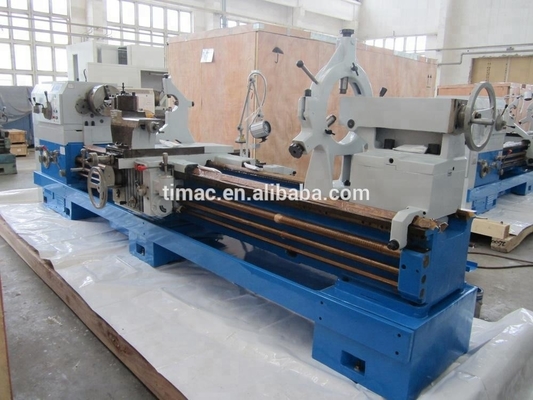

Максимальный диаметр колебания 630 мм высокоскоростной горизонтальный проходный стан
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Сертификация: | CE,ISO Standard |
| Номер модели: | AL-630B,AL-800B,AL-940B |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $19,900.00/sets 1-2 sets |
| Упаковывая детали: | В фанерах. |
| Поставка способности: | 300 набор/наборов в Месяц |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 10000 | Диапазон скорости шпинделя ((r.p.m): | 6 - 800 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Тип: | Горизонтальные |
| Мощность спиндового двигателя ((kW): | 11 | Напряжение: | 380В/50Гц |
| Размер ((L*W*H): | Как длина | Масса (кг): | 12500 кг |
| Гарантия: | 1 год | Ключевые точки продаж: | Высокая точность |
| Вид сбыта: | Новый продукт 2020 | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Тип машины: | Крутящий механизм с горизонтальным разрывом | Переверните вагон.: | 660mm |
| Максимальная масса заготовки: | 2000 кг | Ширина кровати: | 550 мм |
| Скважина шпинделя: | 110 мм | Скорость вращения шпинделя: | 6-800 оборотов в минуту ((18 шагов) |
| Максимальн Отбрасывать Диаметр: | 630/800/940 мм | Вес: | Как длина |
| Сила: | AC 11kw | Состояние: | новые |
| Применимые отрасли: | Магазины строительных материалов, ремонтные машины, производственные заводы, фабрики пищевых продукт | Местонахождение выставочного зала: | Италия, Германия, Бразилия, Индия, Мексика, Южная Африка, Казахстан, Украина |
| Основные компоненты: | Подшипник, насос, шестерня, мотор | Максимальная вращаемая длина (мм): | 10000 mm |
| Взрыв спиндола ((мм): | 110 | Порт: | Китайский порт. |
Характер продукции
Высокоскоростное горизонтальное отверстие

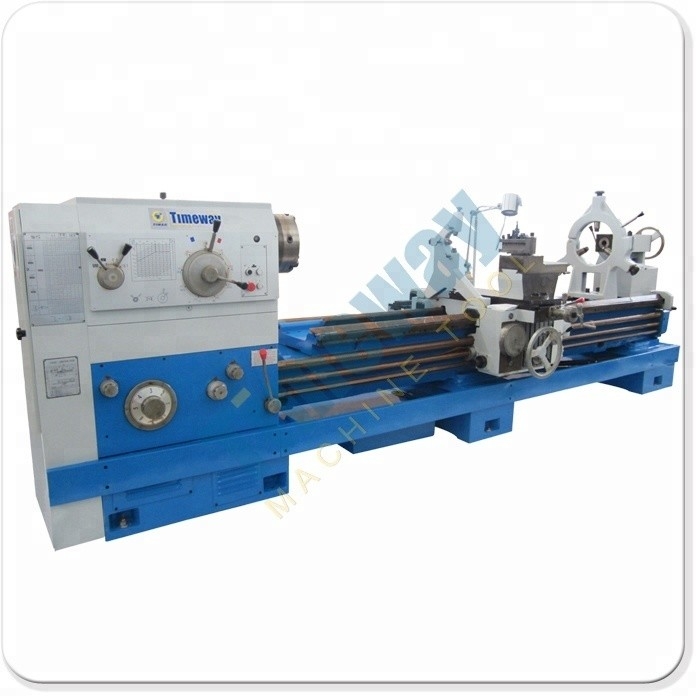

AL-630B AL-800B AL-940B
Машины для свертывания с разрывным полом
Эти винтовые станки с разрывным покрытием подходят в основном для обработки внутренних и внешних цилиндрических, конических и других подвижных поверхностей, а также различных метрических, дюймовых модулей и диаметровых нитей.Они также могут быть использованы для прокладки масляных канавок и ключевых путей.
Особенности:
1Боковая стена кровати построена из двойных реберных плит, а форма внутренних ребер имеет комбинацию коробки и косых ребер.
2На фартуке есть устройство, управляемое одним рычагом, используемое для быстрого перехода повозки.
Смена направления торможения и вращения шпинделя контролируется гидравлической системой или ручным управлением по вашему выбору.
3Проводник седла склеен мягкими износостойкими материалами.
4Мы можем оборудовать токарный станк автоматическим механизмом питания.
Верхний слайд можно использовать самостоятельно для поворота короткого конуса или в сочетании с продольным питанием, поворачивающим длинную коническую поверхность.
Технический параметр:
| Спецификация | Единица | AL-630B | AL-800B | AL-940B | |
| Мощность | Повернись к кровати | мм | 630 | 800 | 940 |
| Поверните повозку | мм | 350 | 520 | 660 | |
| Максимальная длина заготовки | мм | 750 1000 1500 2000 3000 4000 5000 6000 7000 9000 10000 | |||
| Максимальная длина поворота | мм | 600 850 1350 1850 2850 3850 4850 5850 6850 8850 9850 | |||
| Переверните разрыв. | мм | 830 | 1000 | 1140 | |
| Эффективная ширина разрыв | мм | 300 | |||
| Протяженность направляющего пути | мм | 550 | |||
| Свинцовый | Нос спиндаля |
| C11 | ||
| Взлом спинда | мм | 110 | |||
| Конечный отверстий шпинделя |
| 1:20/120 | |||
| Диапазон скоростей шпинда | r/min | 7.5 ~ 1000 | 6 ~ 800 | 6 ~ 800 | |
| Количество скоростей вращения шпинделя |
| 18 видов | |||
| Корм для животных | Продольная и перекрестная | r/min | 64; 0,1 ~ 24.32 | ||
| Продолжительность кормления поперечно-продольно |
| 1/2 | |||
| Протяженность винта | мм | 12 | |||
| Количество и диапазон метрической нитки | мм | 50; 1 ~ 240 мм | |||
| Количество и диапазон дюймовых нитей | ТПИ | 26; 14 ~ 1 | |||
| Количество и диапазон нитей модуля | мм | 530,5-120 мм | |||
| Количество и диапазон диаметровой нитки | ТПИ | 24; 28 ~ 1 | |||
| Быстрая скорость перевозки | мм/мин | 4000 | |||
| Путешествия | Макс. пробег перекрестного слайда | мм | 440 | 540 | 570 |
| Максимальное движение верхнего слайда | мм | 200 | |||
| Секция ствола инструмента | мм | 32 | |||
| Остров | Диаметр хвостового перья | мм | 100 | ||
| Путешествие хвостовых перьев | мм | 250 | |||
| Конические отверстия от хвостового перья |
| Морзе 5 | |||
| Прочие | Основная мощность двигателя | КВ | 11 | ||
| Масса машины | в кг | 3200 3400 3700 4200 4700 5800 6800 7800 8800 10800 11800 | 3400 3600 3900 4400 4900 6000 7000 8000 9000 11000 12000 | 3900 4100 4400 4900 5400 6500 7500 8500 9500 11500 12500 | |
| Размеры | Длина | мм | 2958 3275 3725 4225 7355 8355 9275 11275 12275 | ||
| Ширина | мм | 1393 | 1437 | 1430 | |
| Высота | мм | 1537 | 1622 | 1690 | |

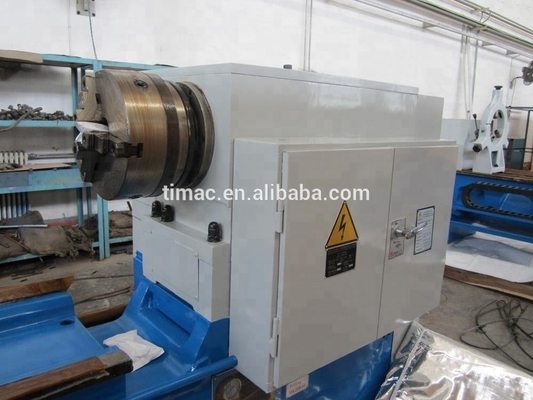

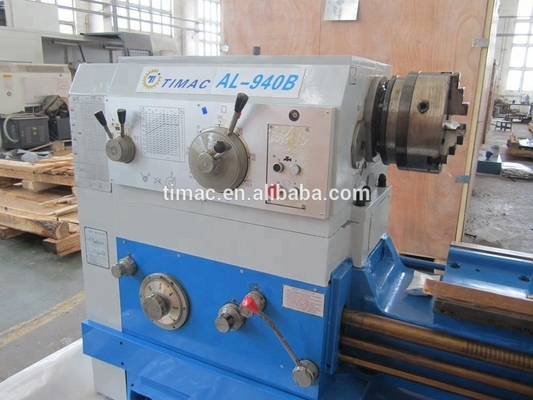

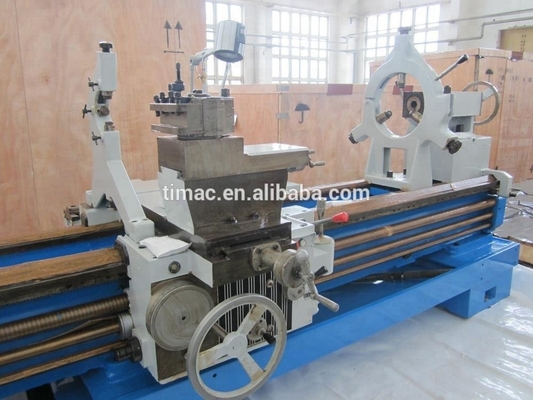

• Шпиндель и кормовая коробка • Электрический шкаф • Коляска и хвостовой материал

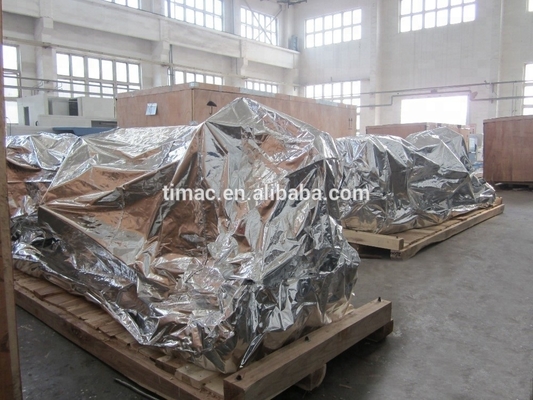

• Машина готова к отправке, использует вакуумную упаковку для хорошей влагостойкости.
