Четырехугольные рельсы CNC вертикальная станка с 2 осями и послепродажная гарантия
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Timeway |
| Номер модели: | VLK1600 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $89,000.00/sets 1-2 sets |
| Упаковывая детали: | деревянный корпус/палет |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Тип: | Вертикальный, вертикальный цепной станком с колонкой | Максимальная длина заготовки (мм): | 1000 |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Максимальн Вес Workpiece (kg): | 8000 |
| Ширина кровати (мм): | 1460 mm | Мощность спиндового двигателя ((kW): | 37 |
| Число шпинделей: | Одинокий | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 1050 мм | Проезд (ось Z) ((мм): | 800 мм |
| Точность позиционирования (мм): | ±0.01 | Повторяемость (X/Y/Z) (мм): | ±0.008 |
| Размер ((L*W*H): | 5630x3010x4660 мм | Напряжение: | 380V, 50HZ/60HZ |
| Система управления с ЧПУ: | SIEMENS | Станции инструментального поста: | 4 |
| Масса (кг): | 14500 | Гарантия: | 1 год |
| Ключевые точки продаж: | Автоматический | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Послепродажное обслуживание: | Инженеры, готовые обслуживать машины за границей | Цвет: | Запрос клиента |
| Максимальн Отбрасывать Диаметр: | 1600 мм | Максимальная высота заготовки: | 1000 мм |
| диаметр worktable: | 1400 мм | Размер ствола инструмента: | 32х40 мм |
| Силовое питание: | 45кВА | Тип рулевого канала: | Рельсы прямоугольные |
| Максимальный крутящий момент рабочего стола: | 25KN.m | Состояние: | новые |
| Бренд Toolpost: | Яньтай Юниверсал | Применимые отрасли: | Магазины строительных материалов, ремонтные машины, производственные заводы, фабрики пищевых продукт |
| Местонахождение выставочного зала: | Канада, США, Италия, Франция, Германия, Бразилия, Мексика, Россия, Испания, Чили, Колумбия, Алжир, Р | Вид сбыта: | Обычный продукт |
| Год: | 2021 | Максимальная скорость шпинделя (rp.m): | 160 оборотов в час |
| Взрыв спиндола ((мм): | 300 | Максимальная вращаемая длина (мм): | 1000 |
| Основные компоненты: | Прочие, SIEMENS 808D | Порт: | Китайский порт |
Характер продукции
Описание продукции
Автоматическая система смазки, полная закрытая охрана, кондиционер, охладитель масла | SIEMENS 828D, FANUC 0i-TF, специальный светильник |
Спецификации | Единица | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Максимальный диаметр вращения | мм | 950 | 1250 | 1600 | 2000 | |||
Максимальный вращающийся диаметр | мм | 800 | 1250 | 1600 | 2000 | |||
Максимальная высота заготовки | мм | 800 | 1000 | 1000 | 1250 | |||
Максимальная масса заготовки | в кг | 2000 | 5000 | 8000 | 12000 | |||
Основная мощность двигателя | КВ | 22 | 22 | 30 | 37 | |||
Диаметр рабочего стола | мм | 800 | 1010 | 1400 | 1800 | |||
Максимальный крутящий момент рабочего стола | KN.m | 10 | 17.5 | 25 | 32 | |||
Диапазон скоростей рабочего стола | обороты в минуту | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Номер станции инструмента | шт. | 4 | 4 | 4 | 4 | |||
Секция ствола инструмента внешнего поворотного инструмента | мм | 32х40 | 32х40 | 32х40 | 32х40 | |||
Тип привода | - | Электрические | Электрические | Электрические | Электрические | |||
Размер шарового винта на оси X (диаметр x отступ) | мм | 50х10 | 50х10 | 50х10 | 50х10 | |||
Размер шарового винта Z-оси (диаметр x отклонение винта) | мм | 50х10 | 50х10 | 50х10 | 50х10 | |||
Поездка по оси Х | мм | -20 ~ 550 | -20~800 | -20~1030 | -20 ~ 1150 | |||
Поездка по оси Z | мм | 650 | 650 | 800 | 800 | |||
Диапазон питания ((X/Z) | мм | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |||
Быстрая скорость подачи | мм/мин | 2000 | 2000 | 2000 | 2000 | |||
Система с ЧПУ | - | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | |||
Крутящий момент сервомотора ((X/Z) | N.m. | 11/11 | 11/11 | "Слушай, что я говорю!" 15/11 | "Слушай, что я говорю!" 15/11 | |||
Мощность | Ква | 30 | 37 | 45 | 52 | |||
Чистая масса машины | в кг | 8500 | 11000 | 14500 | 18500 | |||
Размер машины (LxWxH) | см | 430х238х429 | 478х257х440 | 563x301x466 | 580х368х494 | |||
Конвейер с щебнями | - | Тип цепи | Тип цепи | Тип цепи | Тип цепи | |||
Стандартный | - | Автоматическая система смазки, полная закрытая охрана, кондиционер, охладитель масла | ||||||
Необязательно | - | SIEMENS 828D, FANUC 0i-TF, специальный светильник | ||||||

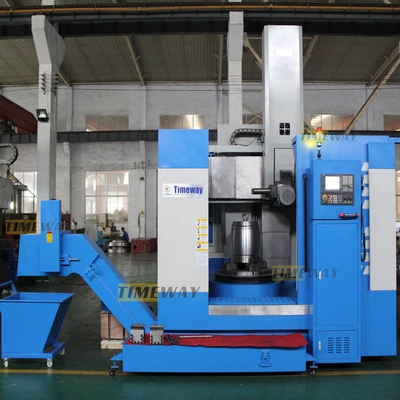

Подробная информация о машине
1Серия CNC одноколонный вертикальный токарный станк спроектирована путем поглощения современных передовых методов проектирования и производства и с использованием метода проектирования оптимизации CAD,Использование новейшей концепции проектирования и оснащение отечественными и зарубежными передовыми функциями. 2. реализовать сильное сокращение на конструкции производительности, рабочий стол избыточный вес нагрузки, машины высокой динамической и статической жесткости, все движение безопасности и стабильности,длительный срок службы и высокая эффективность обработки3. Машина подходит для высокоскоростного резания стали и карбидов, обработки деталей всех черных и цветных металлов и некоторых неметаллических материалов. 4.Машина может завершить процесс грубого и закончить поворота внутри и снаружи цилиндраВ основном машина состоит из колонны, рабочего стола, балки, вертикального столба инструмента, основной трансмиссии,механизм подъема луча, вертикальный механизм подачи инструмента, устройство защиты направляющего луча, полный корпус машины, электрическая система, гидравлическая система, система охлаждения и т.д.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>>Рабочий стол использует интегрированную, высокую жесткость, высокую точность и короткую фиксированную структуру шпинделя,спиндель оснащена набором высокоточных шаровых подшипников и набором двойных рядов коротких цилиндрических роликовых подшипников. компактная конструкция, в то же время несет радиальную нагрузку, осевую нагрузку и момент наклона, и при перегрузке эластичная деформация невелика,Улучшена точность вращения рабочего стола и грузоподъемность.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>>Четырехстанционный электрический инструментальный столб: высокая точность позиционирования, большая сила зажима, большая грузоподъемность, стабильная и надежная.большая сила зажима.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>>Клиенты могут выбрать FANUC, SIEMENS или KND, другие системы CNC.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>>В соответствии со специальными требованиями, вся крышка машины, конвейер чипов.
Комплексные испытательные части(только для станков с ЧПУ):
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Принятие клиентом
Почему выбирать нас?
Лазерный интерферометр Renishaw (только для станков с ЧПУ):
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
