16-380rpm скорость шпинделя Ручная горизонтальная трубка резьбовая станка для нефтяного месторождения 130-270 мм
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | Q-280 x3M |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $52,736.00/sets 1-2 sets |
| Упаковывая детали: | В фанерах. |
| Поставка способности: | 200 комплектов/сетов в месяц |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 3000 | Диапазон скорости шпинделя ((r.p.m): | 16 - 380 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Тип: | Горизонтальные |
| Мощность спиндового двигателя ((kW): | 22 | Напряжение: | по запросу |
| Размер ((L*W*H): | 6500х2100х1600 мм | Масса (кг): | 11500 kg |
| Гарантия: | 1 год | Ключевые точки продаж: | Экономия энергии |
| Вид сбыта: | Новый продукт 2020 | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Тип машины: | Свинцовая цепь трубы двигателя | Диаметр трубы обработки: | 130-270 мм |
| Скважина шпинделя: | 280 мм | Ширина кровати: | 755мм |
| Максимальная масса заготовки: | 5000 кг | Скорость вращения шпинделя: | 16-380 оборотов в минуту ((12 шагов) |
| Размер клюшки: | 800 мм ((учебное пособие с 4-ю челюстями) | Максимальн Отбрасывать Диаметр: | 1000 мм |
| Вес: | 11500kg | Сила: | 22 кВт |
| Состояние: | новые | Применимые отрасли: | Магазины строительных материалов, ремонтные машины, производственные заводы, рестораны, строительные |
| Местонахождение выставочного зала: | Канада, Турция, Германия, Индонезия, Мексика, Россия, Румыния | Основные компоненты: | Подшипник, редуктор, двигатель, двигатель |
| Максимальная вращаемая длина (мм): | 3000 mm | Взрыв спиндола ((мм): | 280 |
| Год: | 2022 | Порт: | Китайский порт. |
Характер продукции

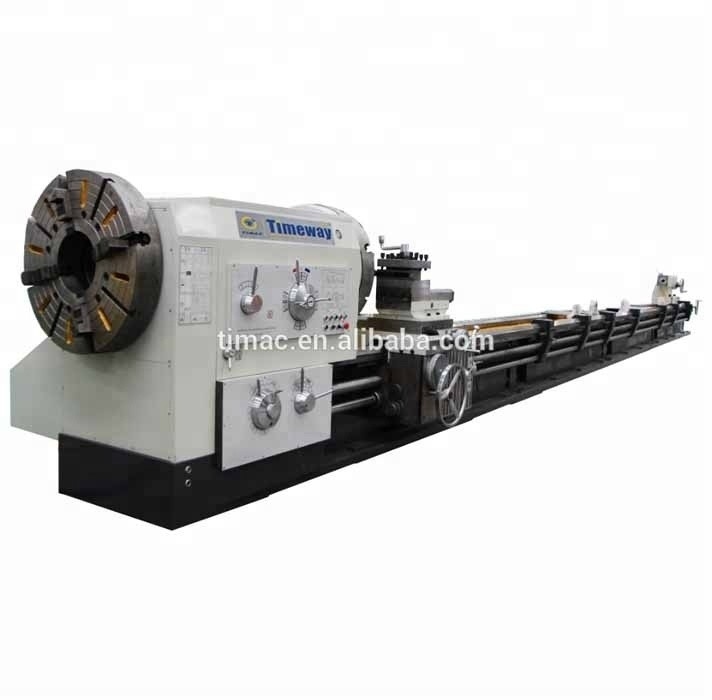

Ручная горизонтальная трубная резьба для нефтяного месторождения

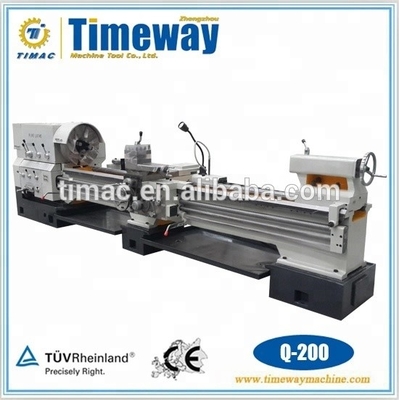

Q-200 Q-225 Q-240 Q-280 Q-330
Основные прогнозы
Описание продукта
Особенности:
- Нефтяные станки используются для поворота нитей труб, внутри и снаружи.
- Их можно использовать для изготовления внешних кругов, отверстий и конечных поверхностей валов или дисков в качестве общих станков.
- Массивная головка с высокоточным шпинделем, работающим в конических роликовых подшипниках, 2 подшипника на обоих боках
- Высокий крутящий момент на рабочем шпинделе обеспечивает высокую скорость удаления щелочей при обработке деталей большого диаметра.
- Тяжелая машинная кровать из высококачественного чугуна с закаленными и заземленными проводниками.
- Центральные, практические элементы управления питанием и проводами.
- Широкий спектр дюймовых и метрических нитей.
- Редукторы закалены и измельчены.
- Тяжелый держатель инструментов на 4 станции.
- Система охлаждения включена.
Обработка внутренних и внешних конических нитей:
Технический параметр:
| Спецификация | Единица | Q-200 | Q-225 | Q-240 | Q-280 | Q-330 | |
| Мощность | Повернись к кровати | мм | Φ630/Φ800 | Φ630/Φ800 | Φ800 | Φ1000 | Φ1000 |
| Повернитесь на перекрестный слайд | мм | Φ340/Φ540 | Φ340/Φ540 | Φ480 | Φ610 | Φ610 | |
| Расстояние между центрами | мм | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Диапазон прокладки труб | мм | Φ50-193 | Φ50-220 | Φ60-230 | Φ130-270 | Φ190-320 | |
| Ширина кровати | мм | 550 | 550 | 705 | 755 | 755 | |
| Поездка по оси Х | мм | 320 | 320 | 320 | 520 | 520 | |
| Поездка по оси Z | мм | 1310/2810 | 1310/2810 | 1310/2810 | 1300/2800 | 1300/2800 | |
| Максимальная грузоподъемность | в кг | 3000 | 3000 | 3000 | 5000 | 5000 | |
| Свинцовый | Свинцовая отверстия | мм | Φ200 | Φ225 | Φ240 | Φ280 | Φ330 |
| Шаги скорости шпинделя | шаги | FWD.12/REV.6 | FWD.12/REV.6 | 12 | 12 | 9 | |
| Скорость вращения шпинделя | обороты в минуту | 24-300/38-384 | 24-300/38-384 | 20-460 | 16-380 | 7.5-280 | |
| Размер ключа | мм | Φ520 | Φ520 | Φ630 | Φ800 | Φ780 | |
| Тип чека | - | Учебное пособие с 4-ю челюстями | Учебное пособие с 4-ю челюстями | Электрический с четырьмя челюстями | Учебное пособие с 4-ю челюстями | Электрический с четырьмя челюстями | |
| Башня | Тип башни | - | Ручная работа 4 станции | Ручная работа 4 станции | Ручная работа 4 станции | Ручная работа 4 станции | Ручная работа 4 станции |
| Размер ствола инструмента | мм | 32х32 | 32х32 | 32х32 | 40х40 | 40х40 | |
| Путешествие башни | мм | 200 | 200 | 200 | 300 | 300 | |
| Корм для животных | Типы кормов по оси Х/диапазон | мм/р | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 | 64/0.05-12.15 | 22/0.02-0.45 |
| Быстрое питание по оси X | мм/мин | 2300 | 2300 | 2300 | 1870 | 1870 | |
| Виды питания по оси Z/диапазон | мм/р | 26/0.07-1.33 | 26/0.07-1.33 | 26/0.07-1.33 | 64/0.1-24.3 | 26/0.07-1.33 | |
| Быстрая подача по оси Z | мм/мин | 4000 | 4000 | 4000 | 3740 | 3740 | |
| Нить Резание | Метрическая нить и диапазон | мм | 24/1-14 | 24/1-14 | 1 - 15 | 30/1-30 | 23/1-15 |
| Число дюймовых нитей и диапазона | ТПИ. | 40/2-28 | 40/2-28 | 1 - 14 | 27/1-28 | 22/2-28 | |
| Номер нитки и диапазона модуля | мм | - | - | 0.5-7.5 | - | - | |
| Номер проводки и диапазона DP | Д.П. | - | - | 2-28 | - | - | |
| Остров | Диаметр хвостового перья | мм | Φ100 | Φ100 | Φ100 | Φ140 | Φ140 |
| Конусовые перья хвостовых волосков | - | MT5# | MT5# | MT5# | MT6# | MT6# | |
| Путешествие хвостовых перьев | мм | 250 | 250 | 250 | 300 | 300 | |
| Сила | Основная мощность двигателя | КВ | 7.5 | 7.5 | 18.5 | 22 | 22 |
| Мощность быстрого двигателя | КВ | 0.3 | 0.3 | 1.1 | 1.5 | 1.5 | |
| Мощность двигателя хладагента | КВ | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| Прочие | Размеры машины | мм | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 | 5000/6500 x2100x1600 | 5000/6500 x2100x1630 |
| Машины | в кг | 4200/5050 | 4300/5150 | 8500/9500 | 10000/11500 | 11500/13000 | |
Стандартная конфигурация:
- 4 - независимый челюстный цинк, 2 комплекта
- Устройство конического поворота, 1 комплект
- Поддержка снаружи, 1 штука
- Ручное перемещение хвостового материала
- Чак и инструмент почтового охранника
- Система охлаждения, галогеновый свет
- Инструмент обслуживания и коробка инструментов
- Руководство по эксплуатации на английском языке
Детальные изображения

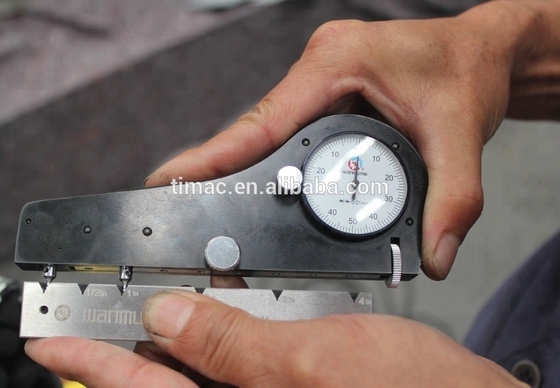

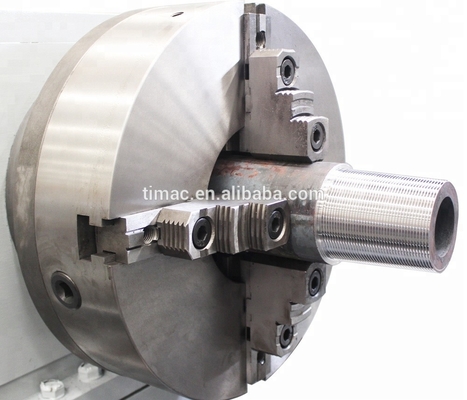

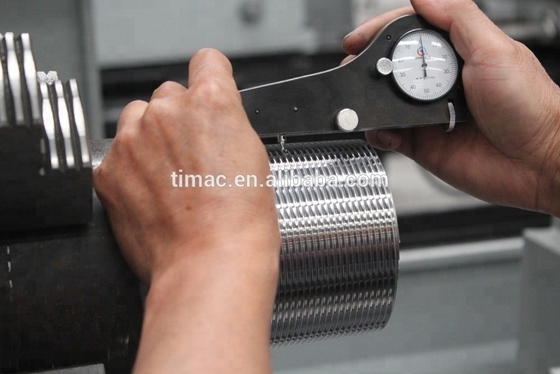

Резание и испытание конических нитей:

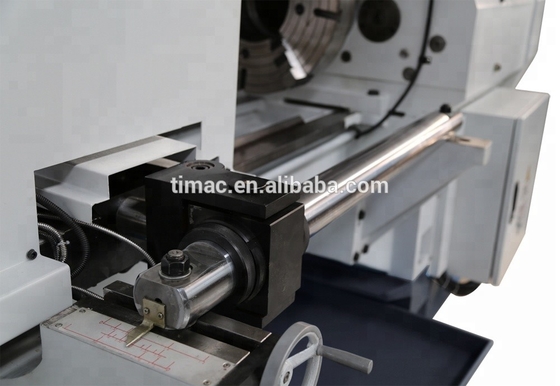

Устройство конического поворота:
