| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | Timeway |
| Номер модели: | QK-280 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $35,426.00/sets >=1 sets |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 1000, 1500, 2000, 3000, 4000 |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Средний вес |
| Максимальн Вес Workpiece (kg): | 1800 | Ширина кровати (мм): | 400 |
| Число шпинделей: | Одинокий | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 1500 мм | Проезд (ось Z) ((мм): | 500 мм |
| Точность позиционирования (мм): | ±0.001 | Повторяемость (X/Y/Z) (мм): | ±0,002 |
| Размер ((L*W*H): | 4800*2520*2120 | Напряжение: | Необязательно |
| Система управления с ЧПУ: | Фанук | Станции инструментального поста: | 4 |
| Масса (кг): | 9000 | Гарантия: | 1 год |
| Ключевые точки продаж: | Многофункциональный, конкурентоспособная цена, высокий уровень безопасности, высокая точность, устой | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Диапазон скорости шпинделя ((r.p.m): | 5 - 400 оборотов в час | Перемещение (Y-osь) (mm): | 0 mm |
| Свинцовая колючка: | BT1 (изоляция) | Крутящий момент: | 1985 N.m |
| Быстрая скорость подачи ((мм/мин): | 0 - 4 мм/мин | Скорость питания (mm/min): | 0 - 5 мм/мин |
| Минуты смены инструмента: | 6 | CNC или нет: | Машина токарного станка CNC |
| Тип машины: | Поворачиваюсь | Наименование продукта: | Горизонтальный поворотник |
| Ключевое слово: | Машина токарного станка металла CNC | Точность: | Машина высокой точности |
| Цвет: | клиент опционный | Бренд: | Временный путь |
| Система управления: | СИМЕНС GSK FANUC (опционное) | Максимальное качание над кроватью: | 260 мм |
| Расстояние между осями: | 2000 | ||
|
√ Система FANUC/SIEMENS/GSK CNC √ Большой проход (передний и задний)√ Мертвые центры

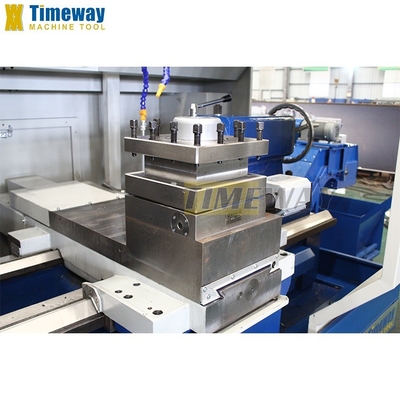

√ 4-станционный электрический инструментальный столб
√ Система охлаждения
√ Рабочая лампа
√ Пилотная лампа
√ полузакрытый защитный щит
√ Ручный импульсный генератор (MPG)
√ Автоматическая система смазки
√ Масляная пушка
√ Ручное перемещение хвостового материала
√ Инструменты и коробка с инструментами
√ Уравнительный клин и болты
√ Руководство по эксплуатации
|
_ Пневматический удар
_ Другие инструменты
_ Устойчивый отдых
_ Следуйте за остальными
_ Кондиционер
_ Конвейер чипов
_ Задняя поддержка длинной трубы
_ Живые центра |
|
Спецификация
|
Единица
|
QK-520
|
QK-550
|
QK-640
|
|
Диапазон прокладки труб
|
мм
|
330-510
|
330-550
|
330 - 630
|
|
Макс. Повернись на кровать.
|
мм
|
1200
|
1250
|
1400
|
|
Макс. Свернуть на перекрестный слайд.
|
мм
|
710
|
900
|
800
|
|
Максимальная длина заготовки
|
мм
|
1500/3000/5000
|
1500/3000/5000
|
1500/3000/5000
|
|
Максимальная длина поворота
|
мм
|
1250/2750
|
1250/2750/4750
|
1250/2750/4750
|
|
Протяженность направляющего пути
|
мм
|
765
|
1100
|
1100
|
|
Нос спиндаля
|
-
|
Тип нитей
|
A2-28
|
Тип нитей
|
|
Проходка спиндала
|
мм
|
520
|
550
|
640
|
|
Скорость вращения шпинделя
|
обороты в минуту
|
8-190 (ручные 3 шага)
|
23-258 (ручное руководство 2 шага)
|
2-120 (ручные 3 шага)
|
|
Размер ключа
|
мм
|
1000 (электрический)
|
1250 (вручную)
|
1250 (вручную)
|
|
Минимальный рост питания оси X/Z
|
мм
|
0.001/0.001
|
0.001/0.001
|
0.001/0.001
|
|
Скорость быстрого питания по оси X/Z
|
м/мин
|
4/4
|
4/4
|
4/4
|
|
Поездка по оси Х
|
мм
|
520
|
750
|
750
|
|
Тип башни
|
мм
|
V4
|
V4
|
V4
|
|
Секция ствола инструмента
|
мм
|
50х50
|
50х50
|
50х50
|
|
Индекс повторяемости
|
мм
|
0.008
|
0.008
|
0.008
|
|
Максимальная сила резки
|
N
|
30000
|
30000
|
30000
|
|
Диаметр хвостового перья
|
мм
|
160
|
260
|
260 (крутящийся перьё)
|
|
Путешествие хвостовых перьев
|
мм
|
300
|
300
|
300
|
|
Конусовые перья хвостовых волосков
|
-
|
МТ6
|
метрический 80
|
Метрический 80
|
|
Основная мощность двигателя
|
КВ
|
22
|
37
|
37
|
|
Рабочая точность
|
Ну, да.
|
IT6-IT7
|
IT6-IT7
|
IT6-IT7
|
|
Грубость поверхности
|
Ну, да.
|
Ра-1.6
|
Ра-1.6
|
Ра-1.6
|
|
Длина машины
|
мм
|
5000/6500/9000
|
5500/7000/9000
|
5600/7100/9100
|
|
Ширина машины
|
мм
|
2300
|
2500
|
2500
|
|
Высота машины
|
мм
|
2200
|
2500
|
2500
|
|
Машины
|
тонны
|
15/16/20
|
17.8/19/23
|
24 марта.
|
|
Система с ЧПУ
|
-
|
FANUC/SIEMENS
|
FANUC/SIEMENS
|
FANUC/SIEMENS
|
