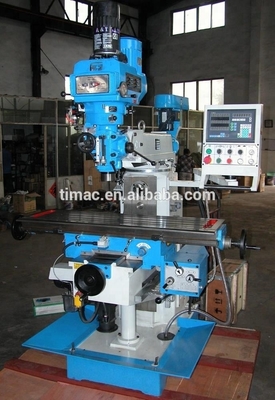

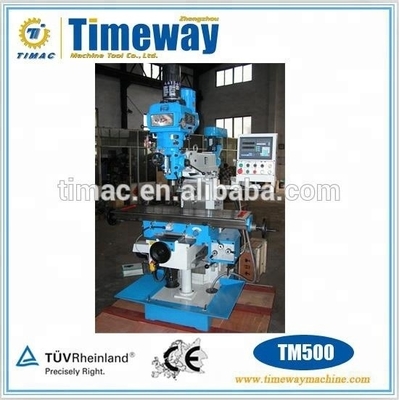

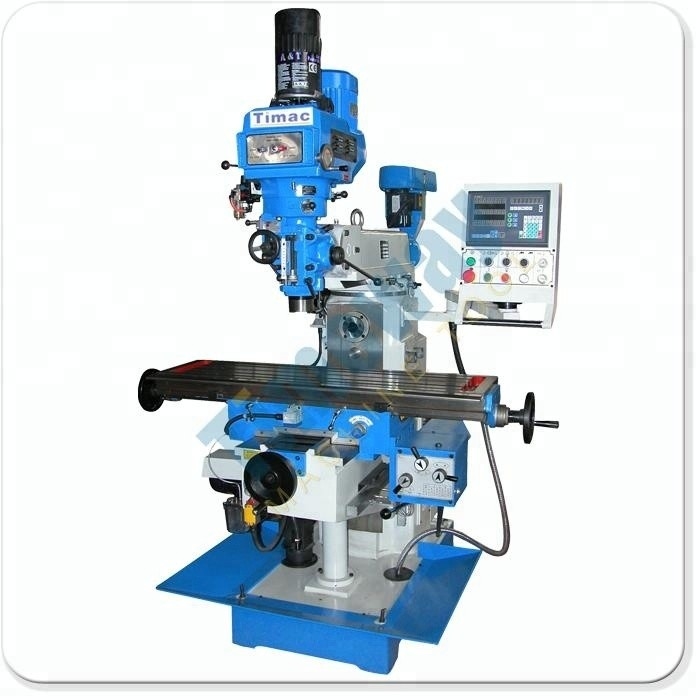

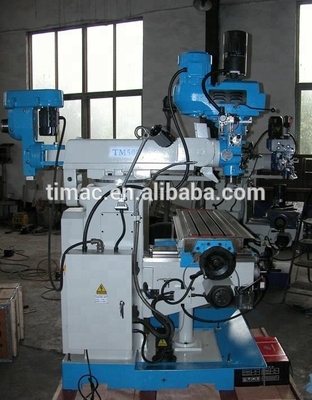

3-осевой TIMEWAY H/V Mill Head Turret Milling Machine TM500 с настраиваемым напряжением
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
| Сертификация: | CE, ISO9001:2008 |
| Номер модели: | TM500 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $6,750.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус (фумигированный) |
| Поставка способности: | 140 комплектов/ комплектов в месяц |
|
Подробная информация |
|||
| Проезд стола (X) (мм): | 600 | Мощность обработки: | Тяжелая работа |
|---|---|---|---|
| Проезд стола (Y) (мм): | 300 | Перемещение стола (Z) (мм): | 280 |
| Свинцовая колючка: | ISO40 | Диапазон скорости шпинделя ((r.p.m): | 80 - 5440 |
| Тип: | Вертикальная | Мощность спиндового двигателя ((kW): | 2.2 |
| Напряжение: | По просьбе клиента | Размер ((L*W*H): | 1700*1500*2150 мм |
| Масса (кг): | 1600 | Гарантия: | 1 год |
| Ключевые точки продаж: | Высокая точность | После гарантийного обслуживания: | Поддержка онлайн |
| Местное место обслуживания: | Румыния, Южная Африка, Бразилия, Индонезия, Россия | CNC или нет: | Нормально |
| Послепродажное обслуживание: | Поддержка онлайн | Филировальная машина: | Станки |
| Мощность ((KW): | 2.2 ((V), 2.2 ((H) | Масса ((kg): | 1600 |
| Местонахождение выставочного зала: | Румыния, Южная Африка, Бразилия, Индонезия, Россия | Количество осей: | 3 |
| Состояние: | новые | Применимые отрасли: | Производственное предприятие |
| Перемещение таблицы (mm): | 600х300х280 | Порт: | Порт Циндао |
Характер продукции
Машина для фрезерного шлифования башни с автоматическим питанием головы H/V TM500
Особенности:
Машины для фрезы башен

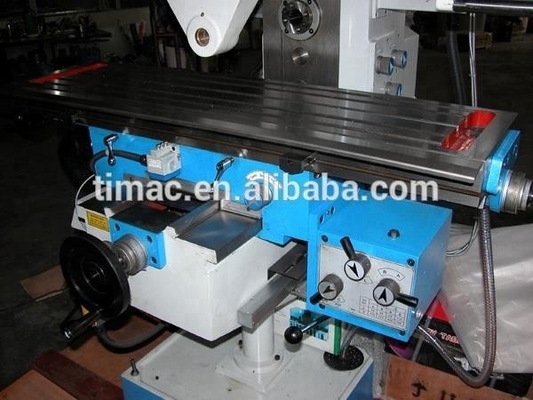

1. Закаленная и измельченная столовая поверхность;
2Автоматическое питание на оси X, Y, моторизованное подъем и падение стола на оси Z;
3. Свинцовый рукав может нажимать, автоматическое питание с 3 скорости;

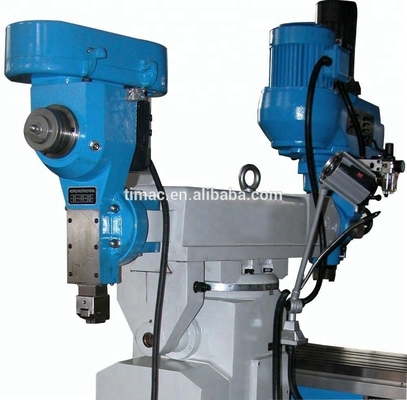

4. Поворачивание головного тела ±90° справа налево, наклон ±45° спереди на спину (TM500)
5. Остановка глубины сверления с отображением измерения;
6. прямоугольная колонна с высокой устойчивостью (TM600, TM700, TM800)
Параметр:
Модель | Единица | TM500 | TM600 | TM700 | TM800 |
Размер стола | мм | 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
Конусовая вертикаль шпинделя
| ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO50 ((H) | |
Диаметр перья | мм | 95 | 120 | 120 | 120 |
Расстояние от шпинделя до стола | мм | 9 ± 0-370 | 90 - 490 | 90 - 490 | 135-535 |
Расстояние от горизонтальной Свинцовый к столу | мм
| 0-280 | 0-400 | 0-400 | 230 |
Расстояние от спина dle до колонны | мм | 200-700 | 200-700 | 200-700 | 200-700 |
Скорость вращения шпинделя
| обороты в м
| (16 шагов) 80-5440 ((V), (12 шагов) 40-1300 ((H)
| (16 шагов) 70-7200 ((V), (12 шагов) 40-1300 ((H)
| (16 шагов) 70-7200 ((V), (12 шагов) 40-1300 ((H)
| (16 шагов) 70-7200 ((V), (12 шагов) 60-1800 ((H)
|
Перемещение шпинделя | мм | 127 | 145 | 145 | 145 |
Корм для перьев
| мм
| (3 шага) 0.15,0.08,0.25 | (3 шага) 0.4,0.08,0.15 | (3 шага) 0.4,0.08,0.15 | (3 шага) 0.4,0.08,0.15 |
Максимальная пропускная способность автоматического питания | мм
| 10 | 10 | 10 | 10 |
Голова вращается (справа налево) | ± 90° | ± 90° | ± 90° | ± 90° | |
Наклон головы (передний к заднему) | ± 45° | ||||
Перемещение по столу ((Долгостоящее/Поперечное/Вертикальное) | мм
| 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
Скорость питания осей X,Y | мм/мин | 22-555 | 22-555 | 22-555 | 22-555 |
Скорость быстрого подачи на оси X,Y | мм/мин | 1080 | 1080 | 1080 | 1080 |
Ось Z скоростная скорость подъема | мм/мин | 590 | 590 | 590 | 590 |
Ось Z быстро повышает мощность двигателя | w | 750 | 750 | 750 | 1100 |
Максимальная масса заготовки | в кг | 300 | 300 | 300 | 400 |
T слот ((No./width/distance) | мм | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
Главный двигатель | КВ | 2.2 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 5.5 ((V), 4 ((H) |
Двигатель с автоматическим приводом на оси X,Y | w | 750 | 750 | 750 | 750 |
Мощность насоса охлаждающей жидкости | w | 40 | 40 | 40 | 90 |
Общие размеры | мм | 1700х1500х2150 | 1700х1500х2270 | 1780х1500х2270 | 2220х1790х2360 |
Н.У./Г.У. | в кг | 1450/1600 | 1550/1650 | 1650/1750 гг. | 2450/2650 |
***Стандарт:
5 HP Тайваньский производитель шаговой шкивы типа фрезерной головы, Mill chuck&collets, тяга бара, шкива, горизонтальный фрезерный арбор, система охлаждения, рабочая лампа, стол подъемный двигатель, конвергентная панель, ключик,застежка, средний рукав, подъемная вращающаяся ручка, масло сборная пластина, руководство по эксплуатации ((английское издание).
***Необязательно:
3-осевое DRO
5 л.с. Тайваньская машина с переменной (безступенчатой) скоростью
Стержень нагнетания воздуха
58 шт. комплектов зажима
Универсальная разделяющая головка
Ротационный стол
Пакет: Деревянные поддоны и пластиковые крышки (стандарт)
или корпус из фанеры (необязательно)
Размер упаковки:
Один кусок в одном чехле: 114x122x222CMN.W./G.W.: 850/1050KGS
Два куска в одном чемодане:114х122х222смНДС/ГДС: 1700/1900 КГС
Загруженный контейнер:3 комплекта / 20'GP
