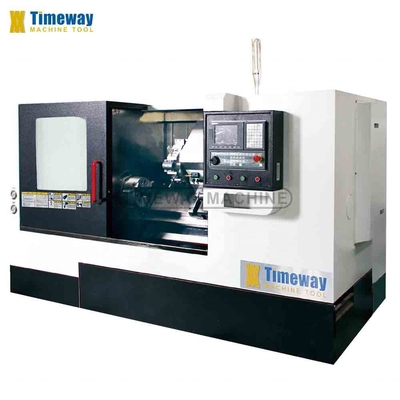

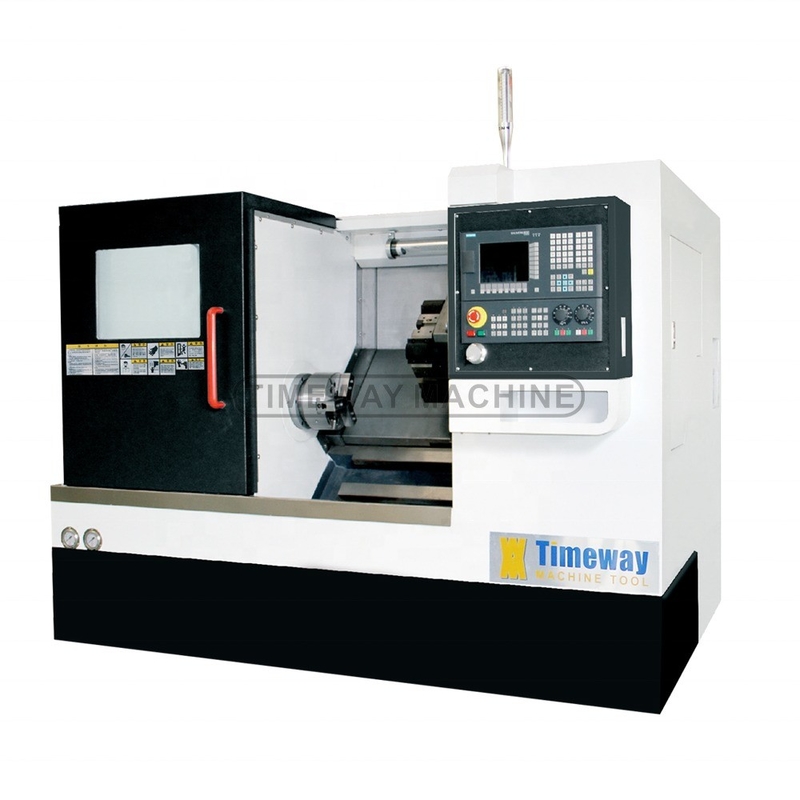

Высокая точность 210 мм путешествия наклонного постеля CNC токарный станк для малых и средних деталей
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | CK-32/CK-36/CK-45 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $35,000.00/sets 1-2 sets |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 210 |
|---|---|---|---|
| Структура: | Токарный станок кровати скоса | Мощность обработки: | Средний вес |
| Максимальн Вес Workpiece (kg): | 500 | Ширина кровати (мм): | 200 мм |
| Число шпинделей: | Одинокий | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 210 mm | Проезд (ось Z) ((мм): | 450 мм |
| Точность позиционирования (мм): | ±0.003 | Повторяемость (X/Y/Z) (мм): | ±0.001 |
| Размер ((L*W*H): | 2600х1800х1600 | Напряжение: | 220V/380V |

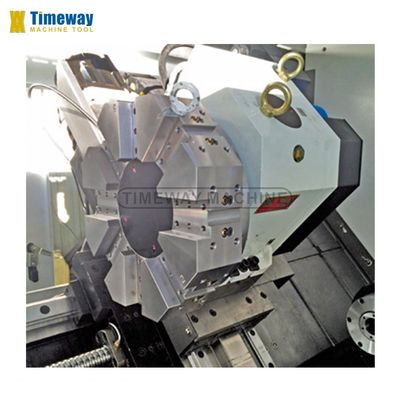

| Система управления с ЧПУ: | SIEMENS | Станции инструментального поста: | 8 |
| Масса (кг): | 2700 | Гарантия: | 1 год |
| Ключевые точки продаж: | Многофункциональный | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Диапазон скорости шпинделя ((r.p.m): | 30 - 2500 оборотов в секунду | Перемещение (Y-osь) (mm): | 500 мм |
| Свинцовая колючка: | ISO40, БТ40, БТ30, БТ50 | Крутящий момент: | 2500 Н.м. |
| Быстрая скорость подачи ((мм/мин): | 32 - 250 мм/мин | Скорость питания (mm/min): | 32 - 320 мм/мин |
| Минуты смены инструмента: | 0,7 | Максимальное качание над кроватью: | 420 |
| Поперечный супорт Максимальн Отбрасывать Над: | 220 | Стандартный диаметр поворота: | 210 |
| Макс.Окружающий диаметр: | 320 | Длина Max.Turning: | 350 |
| Скорость вращения шпинделя: | 3500 | Нос шпинделя: | А2-5 |
| Скважина шпинделя: | 56 | Размер гидравлического циркулятора: | 160 |
| Перемещение поперечно (X): | 210 | ||
Характер продукции
Описание продукции
Особенности:
--ТУстройство машины наклонено на 45°, а покрытие имеет трубчатую полость, что значительно улучшает сгибающуюся и торсионную жесткость машины во время работы.после двух процедур старения, стабильность машины улучшается, а жесткость высока.--Высокая устойчивость ложка обеспечивает мощную гарантию высокой точности всей машины.

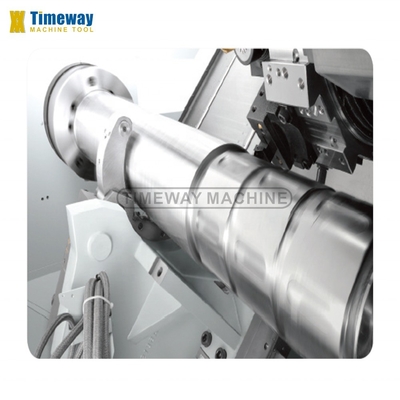

--Шпиндель машины представляет собой самостоятельное шпиндельное устройство. Оно оборудовано высокоточными специальными шпиндельными подшипниками. Для смазки используется импортированный специальный подшипник (KLUBER).Весь шпиндель имеет небольшую термическую деформацию, хорошая тепловая устойчивость, хорошее удержание точности и без обслуживания.высокая эффективность шпиндового блока позволяет всей машине закончить грубость и закончить обработку.

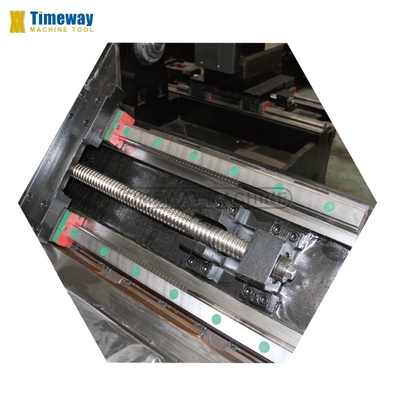

---Система питания напрямую управляется сервомотором, с хорошей жесткостью и динамическими характеристиками.значительно улучшить точность работы, полное точное движение и позиционирование и повышение износостойкости
движущиеся части машины и повышение устойчивости к ударам,чтобы производительность всей машины могла долгое время поддерживать точность проводящей рельсы и улучшать срок службы машины..

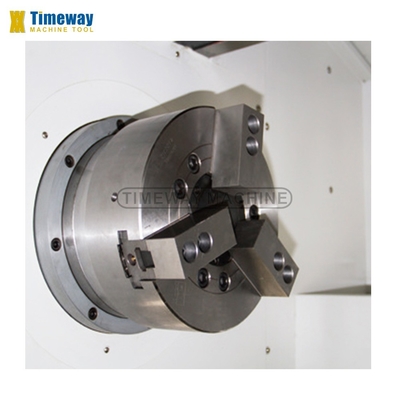

---Эта машина оснащена идеальным вращающимся цилиндром и трёх-челюстным двигателем.гидравлический насос и различные гидравлические клапаны все известные бренды продуктов с высокой надежностью.
---Эта машина использует высококачественную и надежную отечественную или всемирно известную систему цифрового управления, передовое цифровое серво с полным взаимодействием, передовой дизайн системы электрического управления,разумное применение электрических компонентов, и уровень отказов минимизируется в аналогичных
продуктов.
---Эта машина использует полностью закрытый защитный крышка.
---Оболочка хвостовой части гидравлически привозима, экономия времени и усилий, и имеет движущееся и позиционирующее устройство для предотвращения неправильной работы,предоставление пользователям гарантии безопасности во время эксплуатации и использования.
---Этот полнофункциональный станковод подходит для обработки различных деталей вала и диска с высокими требованиями к точности, высокой сложностью обработки, многими процессами и массовым производством.В настоящее время, эта машина широко используется в мотоциклетной промышленности и автомобильной промышленности.
--Шпиндель машины представляет собой самостоятельное шпиндельное устройство. Оно оборудовано высокоточными специальными шпиндельными подшипниками. Для смазки используется импортированный специальный подшипник (KLUBER).Весь шпиндель имеет небольшую термическую деформацию, хорошая тепловая устойчивость, хорошее удержание точности и без обслуживания.высокая эффективность шпиндового блока позволяет всей машине закончить грубость и закончить обработку.
---Система питания напрямую управляется сервомотором, с хорошей жесткостью и динамическими характеристиками.значительно улучшить точность работы, полное точное движение и позиционирование и повышение износостойкости
движущиеся части машины и повышение устойчивости к ударам,чтобы производительность всей машины могла долгое время поддерживать точность проводящей рельсы и улучшать срок службы машины..
---Эта машина оснащена идеальным вращающимся цилиндром и трёх-челюстным двигателем.гидравлический насос и различные гидравлические клапаны все известные бренды продуктов с высокой надежностью.
---Эта машина использует высококачественную и надежную отечественную или всемирно известную систему цифрового управления, передовое цифровое серво с полным взаимодействием, передовой дизайн системы электрического управления,разумное применение электрических компонентов, и уровень отказов минимизируется в аналогичных
продуктов.
---Эта машина использует полностью закрытый защитный крышка.
---Оболочка хвостовой части гидравлически привозима, экономия времени и усилий, и имеет движущееся и позиционирующее устройство для предотвращения неправильной работы,предоставление пользователям гарантии безопасности во время эксплуатации и использования.
---Этот полнофункциональный станковод подходит для обработки различных деталей вала и диска с высокими требованиями к точности, высокой сложностью обработки, многими процессами и массовым производством.В настоящее время, эта машина широко используется в мотоциклетной промышленности и автомобильной промышленности.
Спецификация | ЕДИНСТВО | CK-32 | CK-36 | CK-45 | ||
Макс. Повернись на кровать. | мм | 420 | 550 | 500 | ||
Макс. Свернуть на перекрестный слайд. | мм | 220 | 220 | 220 | ||
Стандартный диаметр поворота | мм | 210 | 210 | 210 | ||
Максимальный диаметр вращения | мм | 320 | 360 | 360 | ||
Макс. Поворачивающая длина. | мм | 350 | 500 | 750 | ||
Скорость вращения шпинделя | обороты в минуту | 3500 | 3000 | 2500 | ||
Нос спиндаля | A2-5 | A2-6 | A2-6 | |||
Проходка спиндала | мм | 56 | 62 | 66 | ||
Размер гидравлического циркулятора | мм | 160 | 200 | 200 | ||
Перемещение поперечно (X) | мм | 210 | 230 | 220 | ||
Продольное движение (Z) | мм | 450 | 600 | 850 | ||
Скорость быстрого питания по оси X/Z | м/мин | 20/12 | 24/24 | 20/20 | ||
Тип гидравлического охлаждающего столба | 80-8T | 80-8T | 80-8T | |||
Размер раздела инструмента | мм | 25×25/32 | 25х25/32 | 25х25/32 | ||
Диаметр хвостового перья | мм | 52 | 110 | 110 | ||
Путешествие хвостовых перьев | мм | 60 | 100 | 100 | ||
Конусовые перья хвостовых волосков | MT4 | МТ5 | MT4 | |||
Структура кровати | 45° Интегральный бек | 45° Интегральная кровать | 45° Интегральная кровать | |||
Тип рулевого канала | Линейное/сдвижное | Линейное/сдвижное | Линейное/сдвижное | |||
Основная мощность двигателя | КВ | 7.5 | 11 | 7.5 | ||
Электрическое питание | КВА | 30 | 25 | 30 | ||
Размеры машины (LxWxH) | мм | 2600х1800х1600 | 2900х1800х1750 | 2900х1800х1600 | ||
Машины | в кг | 2700 | 3200 | 3200 | ||
·Система FANUC 0i mate TD CNC · 3 челюсти · 4 станции электроинструмента · Система охлаждения, автоматическое смазочное устройство · Устройство освещения · Ручное передвижение хвостового состава · Полузакрытая охрана · Общие инструменты · Руководство оператора (английское издание) и т.д.. | ·6 станций электроинструмента; · Гидравлический твердый цикл; · Гидравлический порошок; · Гидравлический хвостовой материал. |
