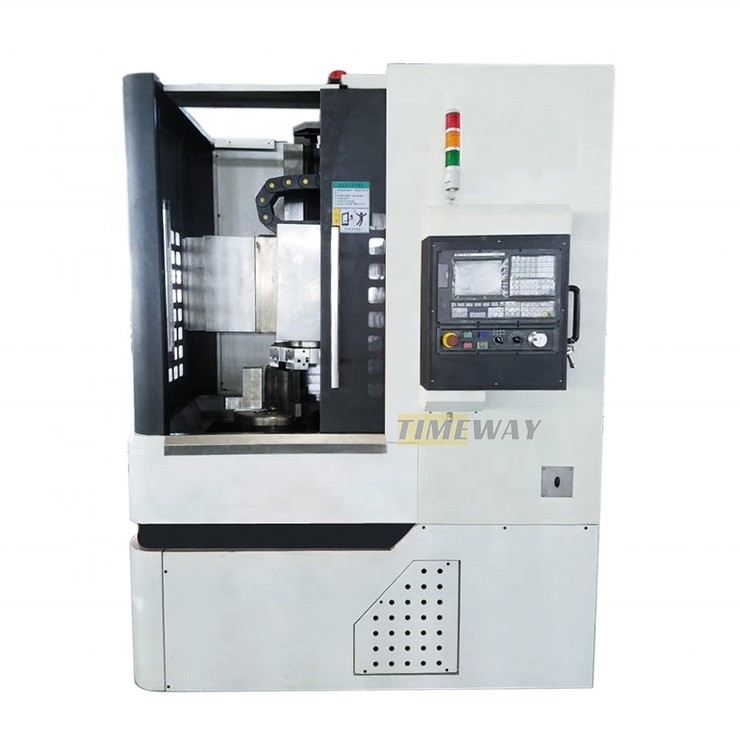

Высокоточный вертикальный поворотный центр с 100 мм отверстием шпинда и напряжением 220V/380V
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | VTC500/VTC400 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $30,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Тип: | Вертикальная | Максимальная длина заготовки (мм): | 500 |
|---|---|---|---|
| Мощность обработки: | Средний вес | Ширина кровати (мм): | 200 мм |
| Мощность спиндового двигателя ((kW): | 22 | Число шпинделей: | Одинокий |
| Количество осей: | 2 | Проезд (ось X) ((мм): | 630 MM |
| Проезд (ось Z) ((мм): | 700 mm | Напряжение: | 220V/380V |
| Система управления с ЧПУ: | Фанук | Станции инструментального поста: | 4 |
| Масса (кг): | 6000 | Гарантия: | 1 год |
| Ключевые точки продаж: | Автоматический | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Максимальн Turning Диаметр: | 500 | Максимальный диаметр колебания: | 630 |
| Размер клюшки: | 400 | Скорость вращения шпинделя: | 50-2000 |
| Перемещение инструмента по перекрестному пути (X): | 400 | Скорость быстрого питания по оси X/Z: | 0.1-1000 |
| Тип столба инструмента: | H8 | Размер раздела инструмента: | 32x32 |
| Точность позиционирования по оси X/Z: | 0,006 | Точность перенастройки оси X/Z: | 0,008 |
| Состояние: | новые | Взрыв спиндола ((мм): | 100 |
| Применимые отрасли: | Машиностроительные цеха, производственные предприятия, розничная торговля, строительные работы, энер | Местонахождение выставочного зала: | Египет, Турция, Румыния |
| Основные компоненты: | ПЛК | Максимальная вращаемая длина (мм): | 800 |
| Вид сбыта: | Прочие | Максимальная скорость шпинделя (rp.m): | 2000 оборотов в час |
| Порт: | Китайский порт | ||
Характер продукции
Описание продукции
ГСК, Башня электроинструментов, электронное ручное колесо, Система смазки, Система охлаждения, Рабочая лампа, пилотный фонарь, Защитный щит, теплообменник, Уравнительные блоки и болты, В этом году мы получили более чем 100 000 заявок. Руководство по эксплуатации. | Система FANUC CNC, Системный контроллер SIEMENS, Кондиционер, Конвейер с цепными микросхемами. |
Спецификация | ЕДИНСТВО | VTC400 | VTC500 |
Максимальный диаметр вращения | мм | 400 | 500 |
Максимальный диаметр вращения | мм | 630 | 630 |
Размер ключа | 8/15" | 10715° | |
Скорость вращения шпинделя | обороты в минуту | 50-2000 | 50-2000 |
Перемещение инструмента по перекрестному пути (X) | мм | 410 | 400 |
Вертикальное движение столба инструмента (Z) | мм | 500 | 600 |
Скорость питания по оси X/Z | мм/мин | 0.1-1000 | 0.1-1000 |
Скорость быстрого питания по оси X/Z | м/мин | "Слушай, что я говорю!" 15/10 | 16/12 |
Тип столба инструмента | V6 | H8 | |
Размер раздела инструмента | мм | 32х32 | 32х32 |
Точность позиционирования по оси X/Z | мм | 0.018 | 0.006 |
Точность перенастройки оси X/Z | мм | 0.006 | 0.008 |
Основная мощность двигателя | КВ | 22 | 18.5/22 |
Мощность двигателя питания X-оси | КВ | 2.5 | 2 |
Мощность двигателя питания Z-оси | КВ | 2.5 | 3 |
Крутящий момент двигателя питания по оси X/Z | NM | 15 | 10 |
Машины | в кг | 4700 | 5000 |
Подробная информация о машине
1Серия CNC одноколонный вертикальный токарный станк спроектирована путем поглощения современных передовых методов проектирования и производства и с использованием метода проектирования оптимизации CAD,Использование новейшей концепции проектирования и оснащение отечественными и зарубежными передовыми функциями. 2. реализовать сильное сокращение на конструкции производительности, рабочий стол избыточный вес нагрузки, машины высокой динамической и статической жесткости, все движение безопасности и стабильности,длительный срок службы и высокая эффективность обработки3. Машина подходит для высокоскоростного резания стали и карбидов, обработки деталей всех черных и цветных металлов и некоторых неметаллических материалов. 4.Машина может завершить процесс грубого и закончить поворота внутри и снаружи цилиндраВ основном машина состоит из колонны, рабочего стола, балки, вертикального столба инструмента, основной трансмиссии,механизм подъема луча, вертикальный механизм подачи инструмента, устройство защиты направляющего луча, полный корпус машины, электрическая система, гидравлическая система, система охлаждения и т.д.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>>Рабочий стол использует интегрированную, высокую жесткость, высокую точность и короткую фиксированную структуру шпинделя,спиндель оснащена набором высокоточных шаровых подшипников и набором двойных рядов коротких цилиндрических роликовых подшипников. компактная конструкция, в то же время несет радиальную нагрузку, осевую нагрузку и момент наклона, и при перегрузке эластичная деформация невелика,Улучшена точность вращения рабочего стола и грузоподъемность.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>> Четыре станции электрического инструмента-пост: высокая точность позиционирования, большая сила зажима, большая грузоподъемность, стабильный и надежный.большая сила зажима.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>>Клиенты могут выбрать FANUC, SIEMENS или KND, другие системы CNC.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>>В соответствии со специальными требованиями, вся крышка машины, конвейер чипа。
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um
Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.
Комплексные испытательные части(только для станков с ЧПУ):
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Почему выбирать нас?
Лазерный интерферометр Renishaw (только для станков с ЧПУ):
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
