2022 год CNC трубный резьбообрабатывающий станк с весом 5050 кг
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $100,000.00/sets 1-2 sets |
| Упаковывая детали: | Стандартный пакет |
| Поставка способности: | 500 комплектов/сети в год |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 3000 |
|---|---|---|---|
| Структура: | Токарный станок кровати скоса | Мощность обработки: | Тяжелая работа |
| Максимальн Вес Workpiece (kg): | 550 | Ширина кровати (мм): | 550 мм |
| Мощность спиндового двигателя ((kW): | 7.5 | Число шпинделей: | Двойняшка |
| Количество осей: | 2 | Проезд (ось X) ((мм): | 2750 mm |
| Проезд (ось Z) ((мм): | 320 mm | Размер ((L*W*H): | 5157x1360x1555 мм |
| Напряжение: | 380 В 50 Гц | Система управления с ЧПУ: | SIEMENS |
| Станции инструментального поста: | 12 | Масса (кг): | 5050 |
| Гарантия: | 1 год | Ключевые точки продаж: | Автоматический |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Максимальн Workpiece Длина: | 3000 мм |
| Диаметр зажатой трубы: | 50-193 мм | Диаметр расточки шпинделя: | 200 мм |
| Ряд скорости шпинделя: | 30-300 оборотов в минуту (без шагов) | Ширина кровати: | 550 мм |
| Цыпленок: | Ручная 3-я челюсть (стандартная) | Система ЧПУ: | FANUC 0i-mate TD |
| Максимальн Отбрасывать Диаметр: | 630 мм | Вес: | 5050 кг |
| Сила: | 7.5/11kw ((главный двигатель) | Состояние: | новые |
| Применимые отрасли: | Магазины строительных материалов, ремонтные машины, производственные предприятия, строительные работ | Местонахождение выставочного зала: | США, Италия, Франция, Саудовская Аравия, Пакистан, Аргентина, Южная Африка, Австралия |
| Вид сбыта: | Новый продукт 2020 | Основные компоненты: | Подшипник, мотор, насос, редуктор |
| Максимальная вращаемая длина (мм): | 3000 | Год: | 2022 |
| Максимальная скорость шпинделя (rp.m): | 300 r.p.m | Взрыв спиндола ((мм): | 200 |
| Порт: | Китайский порт | ||
Характер продукции

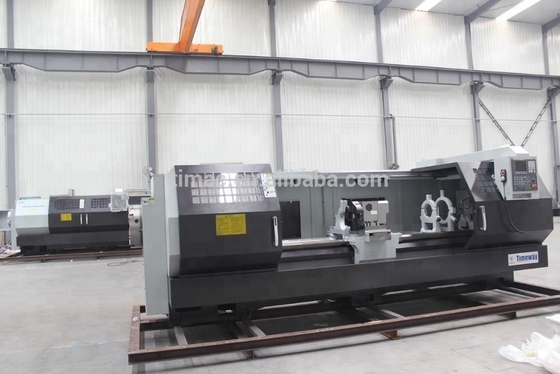

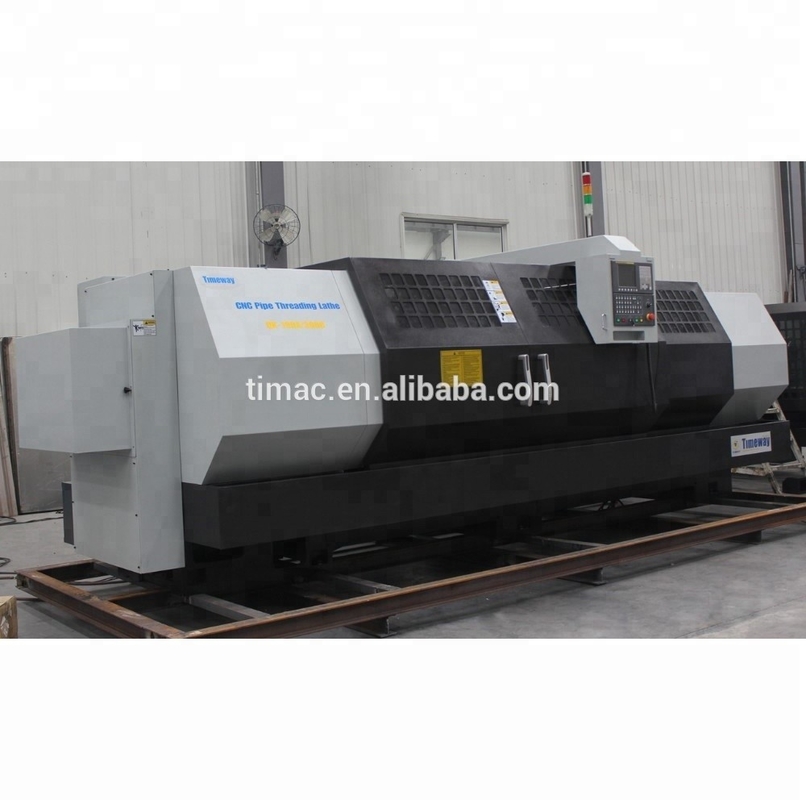

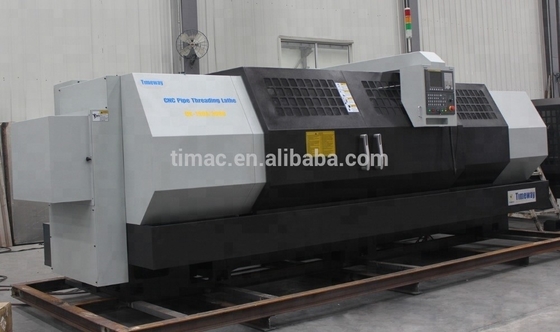

Станцы для нанесения нитей на трубках с ЧПУ
QK-190A QK-360A QK-510A
Особенности:
- Машина разработана для обработки нитей нефтепроводов и подходит для обработки всех видов нитей труб.
- Это полностью закрытая система управления циклом CNC цепной резьбы токарного станка, также может использоваться как обычный CNC токарный станк.
- Подходит для обработки сложной формы вала, набора, частей блюда, таких как повороты внутренней и внешней цилиндрической поверхности, внутренней и внешней конусной поверхности, круговой поверхности дуги, конечной поверхности,резка и угол, поворотная нить и т.д.
- SПрименимость и высокая эффективность обработки, низкий уровень металлолома, хорошая консистенция, могут уменьшить требования кквалифицированные работники.
- Электронное ручное колесо на панели управления для ручной работы обеспечивает легкую и быструю установку новых деталей и инструментов.
- Высокомоторные приводы и предварительно загруженные шаровые винты на всех оси.
- Включая высокопроизводительную систему охлаждения, центральный смазочный блок и конвейер цепного типа.
- В соответствии с требованиями заказчика, мы предоставляем 4-яблочный самоцентрирующийся привод и горизонтальный 6-станционный инструментальный столб, но стандартное оборудование - 3-яблочный привод и вертикальный 4-станционный инструментальный столб.
• Сервомотор с прямым приводом; • Возок с 6-станционным инструментальным столбом; • Ручной хвост и постоянный отдых.
Технические параметры:
| Спецификация | Единица | QK-190A | QK-360A | QK-510A |
| Макс, перевернись. | мм | Φ630 | Φ1000 | Φ1200 |
| Макс, перевернись. | мм | Φ340 | Φ610 | Φ710 |
| Расстояние между двумя центрами | мм | 3000 | 3000 | 3000 |
| Ширина кровати | мм | 550 | 755 | 755 |
| Тип рулевого канала | - | Двойной тип V (по запросу клиента) | ||
| Диаметр внутреннего отверстия шпинделя | мм | Φ200 | Φ390 | Φ520 |
| Максимальный диаметр зажатой трубы | мм | Φ50-193 | Φ190-380 | Φ330-510 |
| Тип чека | мм | Ручная 3 челюсть | Ручная 4 челюсть | Ручная 4 челюсть |
| Шаги скорости шпинделя | шаг | 2 | 3 | 3 |
| Диапазон скорости вращения шпинда | обороты в м | 30- 300 (без шагов) | 10- 200 (без шагов) | 10- 200 (без шагов) |
| Инкремент питания и диапазон пича | мм | 0.001-40 | 0.001-40 | 0.001-40 |
| Максимальное движение оси X/Z | мм | X:320/520; Z:2750 | Х:500; Z:2750 | Х:500; Z:2750 |
| Быстрая скорость оси X/Z | мм/мин | 4000 | 4000 | 4000 |
| Мощность сервомотора питания оси X/Z | kw/N.m | X: 1,5/10; Z: 2,3/15 | X: 2.3/15; Z: 4.7/30 | X: 2.3/15; Z: 4.7/30 |
| Количество инструментов | - | 4 Электро | 4 Электро | 4 Электро |
| Секция инструмента (H × W) | мм | 32х32 | 40х40 | 40х40 |
| Диаметр рукава хвостовой части | мм | Φ100 | Φ140 | Φ140 |
| Перемещение рукава хвостовой части | мм | 205 | 300 | 300 |
| Конечная оболочка хвостового корпуса | - | МТ5 | МТ6 | МТ6 |
| Основная мощность двигателя (инвертор) | КВ | 7.5/11 | 22 | 37 |
| Насос охлаждающей жидкости | КВ | 0.125 | 0.15 | 0.15 |
| Система с ЧПУ | - | Контроллер FANUC 0i-mate TD | ||
| Общие размеры (L × W × H) | мм | 5157×1360×1555 | 5157×2200×1520 | 6100 × 2200 × 1750 |
| Машины | в кг | 5050 | 12000 | 15000 |
Примечания:Ручная 4-яблочная колка является необязательной, стандартным оборудованием является 3-яблочная самоцентрирующаяся колка; может быть доступен диапазон скоростей шпинделя (сервомотор) 30-500 оборотов в минуту (безступенчатый).
Стандартные принадлежности:
| |
Необязательное оборудование:
| |
Фактическая рабочая точность:
•Тонкое поворотное обращение наружной конической нитки трубы ((Коническая: 1:16, наклона нитки: 3,175), достичь накопленной ошибки наклона до 0,035/25,4 мм. С помощью точного специального измерительного прибора для нитки.может обрабатывать высококачественные запчасти, которые клиент нуждается через нашу фактическую обработку и измерение неоднократно.
Способ поддержания высокой точности обработки рабочей части:
Чтобы улучшить точность общего станка, мы разработали новый руководство на оси Z, что двойной V-тип руководство сохранить лучшую точность обработки..
Электронный блок и лазерный интерферометр RENISHAW:
•Известный бренд Renishaw лазерный интерферометр не только может измерять точность позиционирования X/Z-оси и точность репозиционирования и обратную решётку, но также может сегментировать компенсацию толщины на оси X/Z.Таким образом, вновь повышение общей точности станка и точности обработки, и точность обработки нитки.

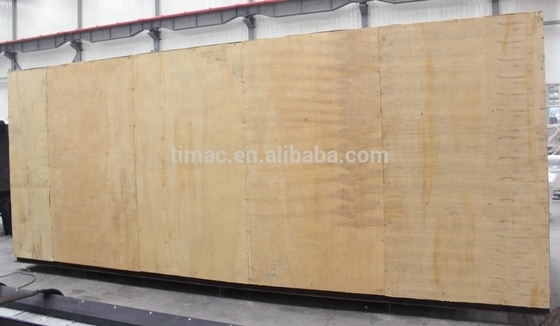

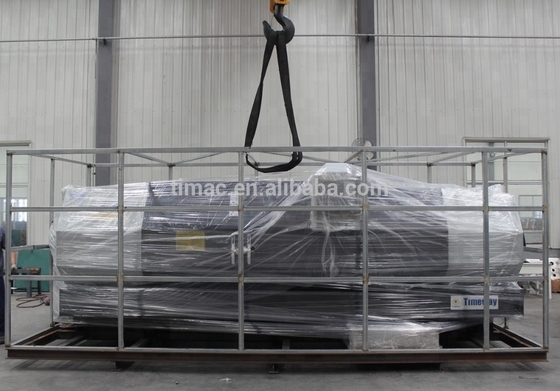

Стандартная упаковка станка:
Палет из железной коробки и интегрированная рама с квадратной стальной трубкой, вокруг деревянной фанеры.
