Тип прямоугольного направляющего универсальная горизонтальная фрезерная машина для металла
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC, TIMEWAY |
| Номер модели: | UM320D |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $9,800.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный паллет или деревянный случай |
| Поставка способности: | 800 комплектов/сети в год |
|
Подробная информация |
|||
| Проезд стола (X) (мм): | 800 | Мощность обработки: | Светлая обязанность |
|---|---|---|---|
| Проезд стола (Y) (мм): | 300 | Перемещение стола (Z) (мм): | 350 |
| Свинцовая колючка: | ISO40 | Диапазон скорости шпинделя ((r.p.m): | 40 - 1300 оборотов в час |
| Тип: | Универсальный | Мощность спиндового двигателя ((kW): | 2.2 |
| Напряжение: | 380В/50Гц | Размер ((L*W*H): | 1700*1500*2150 |
| Масса (кг): | 1800 | Гарантия: | один год |
| Ключевые точки продаж: | Конкурентоспособная цена | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 2 года | Размер таблицы: | 1250*320 мм ((1500*320 мм) |
| Перемещение по столу ((X/Y/Z): | 800*300*350 мм | Т-слот ((No./Width/Pitch): | 3/14/70 мм |
| Максимальный вес стола: | 300 кг. | Тип направляющего пути (X/Y/Z): | Голубьчий хвост/Прямоугольный/Прямоугольный |
| Скорость вращения шпинделя: | 40-1300 оборотов в минуту ((12 шагов) | Свинцовая колючка: | ISO40 ((H), ISO40 ((V) |
| Угол вращения стола: | 45 градусов ((лево и право) | Вес: | 1550/1800 кг |
| Сила: | 2.2кВт | Количество осей: | 2 |
| Состояние: | новые | Применимые отрасли: | Магазины одежды, магазины строительных материалов, производственный завод, фабрика продуктов питания |
| Местонахождение выставочного зала: | Кения, Аргентина, Южная Корея, ОАЭ, ЮАР, Украина, Италия, Германия, Индонезия, Пакистан | Основные компоненты: | Мотор, шестерня |
| Перемещение таблицы (mm): | 800*300*350 мм | Порт: | Китайский порт |
Характер продукции

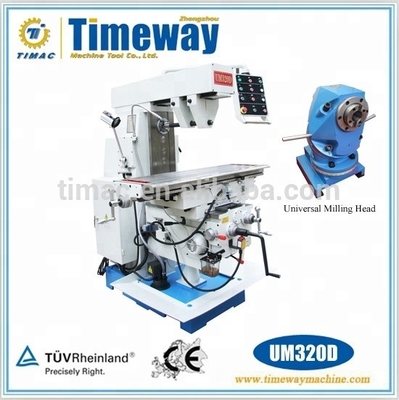

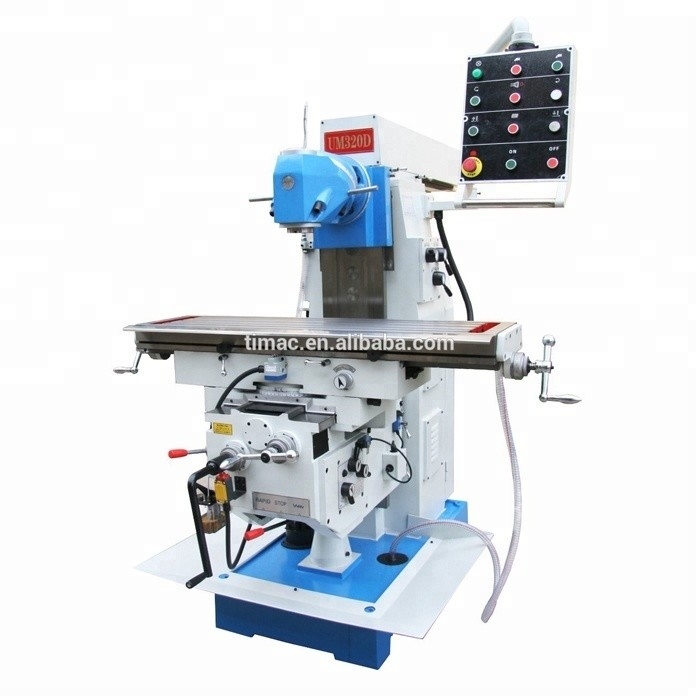

Горизонтальная универсальная фрезерная машина (обычная мельница)
UM320D
Основные прогнозы
Описание продукта
Особенности:
- Жесткая, тяжелая машинная рама с проверенной конструкцией колена и колонны.
- Все три оси с автоматическим и быстрым питанием через коробку передач.
- Оснащенный двумя вешалками, обеспечивает стабильность резки.
- Рабочий стол вращается ±45°, может достигать наклонного резания.
- Стандартное оборудование включает в себя чип-пакет, систему охлаждения и центральную систему смазки (ручной или электрический).
- Угловое направление на осях Y/Z, высокая устойчивость; направление на осях X; все направления и редукторы отверждены и измельчены.
- Централизованная панель управления облегчает работу, а цифровое чтение является необязательным.
Технический параметр
| Спецификация | UM320D |
| Конусовая вертикаль шпинделя | ISO40 ((V); ISO40 ((H) |
| Расстояние от вертикального носа шпинда до стола | 0-390 мм |
| Расстояние от горизонтальной центральной линии шпинделя до стола | 0-280 мм |
| Расстояние от центра вертикального шпинделя до колонны | 465 мм |
| Расстояние от горизонтальной центральной линии шпинделя до дна барабана | 160 мм |
| Диапазон скоростей шпинда | 12 шагов, 40-1300 оборотов в секунду |
| Угол вращения фрезерной головки | ± 360° |
| Размер стола (L×W) | 1250×320 мм (1500×320 мм) |
| Перемещение по столу (X/Y/Z) | 600 ((800)/300/350 мм (1100/300/350 мм) |
| Таблица продольного и перекрестного питания (X/Y) | 8 шагов, 22-555 мм/мин |
| Вертикальное питание стола (Z) | 8 шагов, 17-190 мм/мин |
| Скорость быстрого питания по оси X,Y | 1080 мм/мин |
| Скорость быстрого питания по оси Z | 590 мм/мин |
| Мощность питающего двигателя | 750 Вт |
| Максимальная нагрузка рабочего стола | 300 кг |
| Табличные T-слоты (No/Width/Pitch) | 3/14/70 мм |
| Тип направляющего пути оси Z | прямоугольный |
| Тип направляющего пути по оси Y | прямоугольный |
| Тип направляющей оси X | Голубьчий хвост |
| Основная мощность двигателя | 2.2kw |
| Общие размеры (L × W × H) | 1700×1500×2150 мм |
| Размер упаковки (один/два комплекта) | 1680 × 1600 × 2250 мм/2300 × 1600 × 2250 мм |
| N.W/G.W (один набор) | 1650/1800 кг |

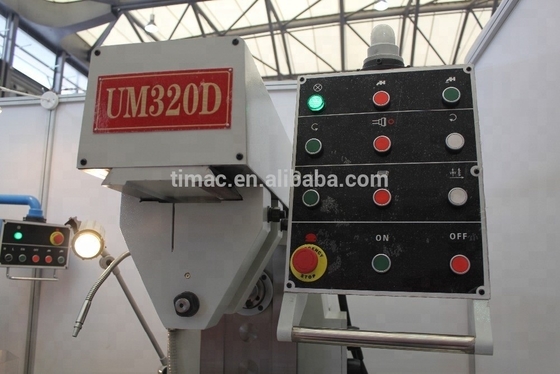

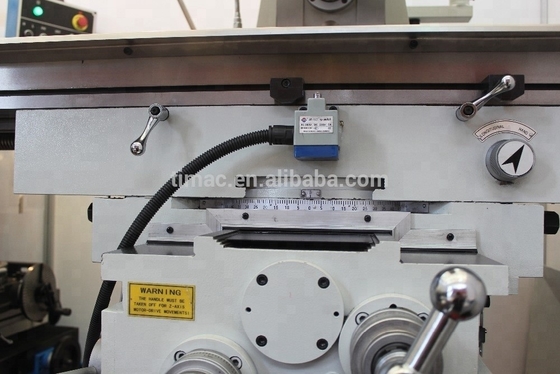

Подробные изображения
Реальная картина на заводе

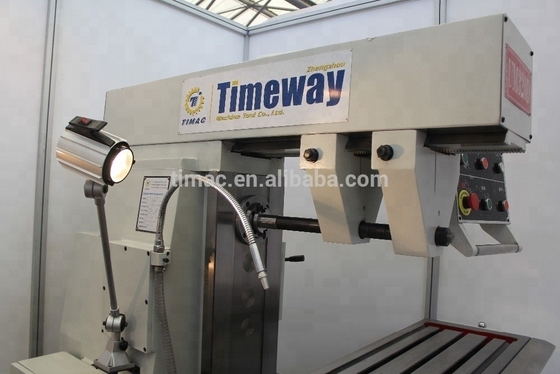

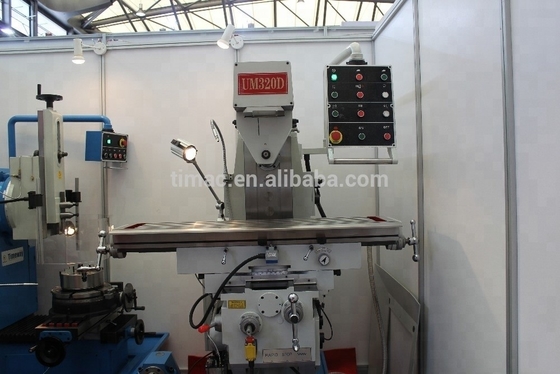

Машина была выставлена на выставке China CNC Machine Tool Fair 2016 ((CCMT2016) в Шанхае
Разговор с клиентом в CCMT2016
