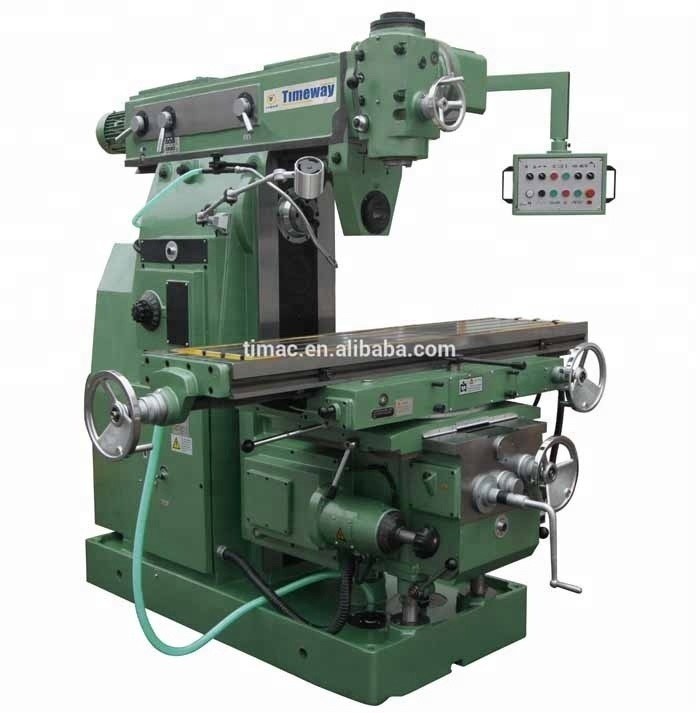

Горизонтальная скорость шпинделя Универсальная фрезерная машина коленного типа с вращающейся фрезерной головой
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Timac |
| Номер модели: | USN320 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $25,500.00/sets >=2 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 1000 комплектов/сети в год |
|
Подробная информация |
|||
| Проезд стола (X) (мм): | 1000 | Мощность обработки: | Средний вес |
|---|---|---|---|
| Проезд стола (Y) (мм): | 300 | Перемещение стола (Z) (мм): | 410 |
| Свинцовая колючка: | nt40 | Диапазон скорости шпинделя ((r.p.m): | 30 - 1500 оборотов в час |
| Тип: | Вертикальная | Напряжение: | как требование |
| Размер ((L*W*H): | 2327x1792x2000 мм | Масса (кг): | 3500 |
| Гарантия: | один год | Ключевые точки продаж: | Высокая производительность |
| Вид сбыта: | Обычный продукт | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Послепродажное обслуживание: | Инженеры, готовые обслуживать машины за границей | Тип машины: | Универсальная фрезерная машина с вращающейся головой |
| Размер рабочего стола: | 1320х320 мм | Максимальная емкость нагрузки: | 550 кг |
| Вертикальная скорость шпинделя: | 52-1400 оборотов в минуту ((12 шагов) | Горизонтальная скорость шпинделя: | 30-1500 оборотов в минуту ((18 шагов) |
| Свинцовая колючка: | 7:24 | Путешествия по оси Х: | 800 мм |
| Перемещение Y-osи: | 300 мм | Ось Z Путешествие: | 410mm |
| Количество осей: | 3 | Состояние: | новые |
| Местонахождение выставочного зала: | Алжир, Южная Африка, Украина, Кыргызстан, Малайзия, Австралия, Канада, Франция, Бразилия, Перу | Применимые отрасли: | Магазины строительных материалов, ремонтные машины, производственные заводы, фабрики пищевых продукт |
| Основные компоненты: | Подшипник, мотор, коробка передач, прочие | Порт: | Китайский порт |
Характер продукции
Универсальная фрезерная машина коленного типа с вращающейся фрезерной головкой
USN320 USN420
Особенности:
Эта серияуниверсальная фрезерная установка 1Скручивающаяся фрезерная головкауниверсальная фрезерная машина типа колена.крутящая фрезерная машинаголовной рукав, чтобы соответствовать направлению движения, также он может быть использован для фрезирования косы, бурения, реминга или мелкого бурения и обработки наклонных мелких отверстий.
1.Монтируемые с различными линейными фрезерами, цилиндрическими фрезерами, боковыми фрезерами, угловыми фрезерами и формованными фрезерами, сверляющими, бурильщикамимашина подходит для обработки плоской, наклонные поверхности, отверстия, отверстия под любым углом, решетки и различные рабочие части.
2Приспособленс дополнительными аксессуарами, такими как разделяющая голова и вращающийся стол, машина может применяться для универсальной обработки.
Направление движения изменяется через механическое сцепление.механическое сцепление вместо магнитного сцепления для защиты деталей машины и электрических компонентов и продления срока службы.
3.Полная система охлаждения и смазки.
4.ДРО - это необязательно.
Технический параметр:
| Спецификация | Единица | USN320 | USN420 |
| Мощность | |||
| Рабочий стол ((ширина×длина) | мм | 1320×320 | 1800×420 |
| Слот в формате T | мм | 3х18 | 3х18 |
| Расстояние между t слотами | мм | 80 | 90 |
| Максимальная подшипность рабочего стола | в кг | 550 | 800 |
| Путешествия | |||
| Ось X (ручно/мощно) | мм | 800/780 | 1200/1180 |
| Ось Y (ручно/мощно) | мм | 300/280 | 360/3500 |
| Ось Z (ручно/мощно) | мм | 410/400 | 470/450 |
| Свинцовый | |||
| Вертикальный конический отверстий шпинделя |
| 7:24, ISO40# | 7:24, iso40# |
| Горизонтальный конический отверстий шпинделя |
| 7:24, ISO50# | 7:24, iso50# |
| Диаметр вертикального отверстия шпинделя |
| Φ20 | Φ20 |
| Диаметр горизонтального отверстия шпинделя |
| Φ29 | Φ29 |
| Вертикальный диаметр переднего подшипника шпинделя |
| Φ95 | Φ95 |
| Диаметр переднего подшипника горизонтального шпинделя |
| Φ100 | Φ100 |
| Вертикальные шаги скорости шпинделя |
| 12 | 12 |
| Диапазон вертикальных скоростей шпинда | r/min | 52-1400 | 52-1400 |
| Горизонтальные шаги с спиндом |
| 18 | 18 |
| Горизонтальный диапазон свертывания шпинделя | r/min | 30-1500 | 30-1500 |
| Корм для животных | |||
| Шаги скорости подачи |
| 18 | 18 |
| Диапазон скоростей подачи:продольный X | мм/мин | 15-750 | 22-1100 |
| Диапазон скоростей подачи:поперечный Y | мм/мин | 15-750 | 22-1100 |
| Диапазон скоростей подачи: Вертикальная Z | мм/мин | 5.7-280 | 8.3-410 |
| Диапазон быстрой подачи:продольный X | мм/мин | 2250 | 2400 |
| Диапазон быстрой подачи:поперечный Y | мм/мин | 2250 | 2400 |
| Диапазон быстрой подачи: вертикально z | мм/мин | 844 | 900 |
| Источник питания | |||
| Основная мощность двигателя | КВ | 7.5 | 11 |
| Главная вращающаяся скорость двигателя | r/min | 960 | 960 |
| Мощность питающего двигателя | КВ | 1.5 | 3 |
| Обратная скорость питающего двигателя | r/min | 960 | 1420 |
| Мощность насоса охлаждающей жидкости | КВ | 0.12 | 0.12 |
| Скорость вращения насоса охлаждающей жидкости | L/мин | 2760 | 2760 |
| Мощность двигателя вертикальной фрезерной головки | КВ | 3 | 3 |
| Вертикальная скорость вращения фрезерной головки двигателя | r/min | 1420 | 1420 |
| Прочие | |||
| Максимальный угол вращения стола |
| ± 45° | ± 45° |
| Универсальный угол вращения фрезерной головки |
| 360° | 360° |
| Расстояние от горизонтальной стороны шпинда до рабочего стола | мм | 30-440 | 30 - 500 |
| Расстояние от центра горизонтального шпинделя до руки | мм | 155 | 201 |
| Расстояние от вертикального лица шпинда до горизонтального центра шпинда | мм | 15-95 | 60-140 |
| Вертикальное движение вертикального шпинделя | мм | 80 | 80 |
| Размер машины | мм | 2327×1792×2000 | 2522×2262×2210 |
| Машины | в кг | 3500 | 5300 |
