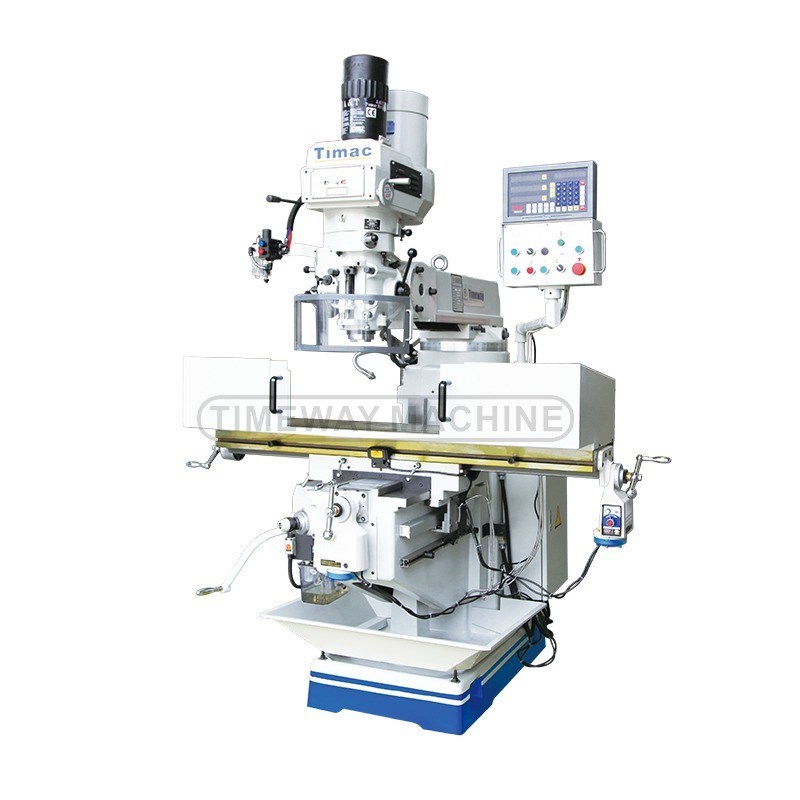

Средний объем производства Средний груз Башни фрезерной машины с ISO40 шпиндель коньки
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC TIMEWAY |
| Сертификация: | CE norms; ISO9001 |
| Номер модели: | M330A |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $6,500.00/sets >=1 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 50 комплектов/сети в месяц |
|
Подробная информация |
|||
| Проезд стола (X) (мм): | 1000 | Мощность обработки: | Средний вес |
|---|---|---|---|
| Проезд стола (Y) (мм): | 368 | Перемещение стола (Z) (мм): | 450 |
| Свинцовая колючка: | ISO40 | Диапазон скорости шпинделя ((r.p.m): | 65 - 4500 оборотов в час |
| Тип: | Вертикальная фрезерная машина на башне | Напряжение: | по запросу клиента |
| Размер ((L*W*H): | 1800 x 2016 x 2180 мм | Масса (кг): | 2350 |
| Гарантия: | 1year, 1year | Ключевые точки продаж: | Высокая точность |
| Вид сбыта: | Обычный продукт | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| CNC или нет: | Нормально | Послепродажное обслуживание: | Поддержка онлайн |
| Филировальная машина: | Станки | Мощность (кВт): | 3,75 |
| Поездка по оси Х: | 1000 мм | Поездка по оси Y: | 380mm |
| Движение по оси Z: | 430mm | Количество осей: | 2 |
| Состояние: | новые | Применимые отрасли: | Производственное предприятие |
| Местонахождение выставочного зала: | Малайзия, Канада, Турция, Германия, Бразилия | Перемещение таблицы (mm): | 1000х368х450 |
| Основные компоненты: | Прочие | Порт: | Китайский порт |
Характер продукции
Вертикальная фрезерная машина с башней
Вертикальная фрезерная машина с башней
| Модель | Единица | M230A | M230B | M250 | M250A | M250B | M250U | M250C | M250D | M300 | M300A | M330 | M330A | |
| Размер стола | мм | 230х1067 | 254х1270 | 250х1270 | 254х1270 | 305x1370 | 330х1370 | |||||||
| 230х1246 | 254х1370 | 254х1370 | 305x1500 | 330х1500 | ||||||||||
| Длинные поездки | мм | 650 / 840 | 850 / 950 | 770 | 850 / 950 | 870 / 1000 | 840 / 1000 | |||||||
| Переходные поездки | мм | 305 | 420 | 400 | 420 | 380 | 368 | |||||||
| Вертикальное движение | мм | 400 | 420 | 400 | 420 | 430 | 450 | |||||||
| Номер и размер T-слота | мм | 3 x 16 | ||||||||||||
| Путешествие в раме | мм | 312 | 470 | 500 | ||||||||||
| Расстояние от шпинда до стола | мм | 0-415 | 0-405 | 0-350 | 0-450 | |||||||||
| Конечный отверстий шпинделя | Стандарт: R8 Необязательно: ISO30/ISO40 | Стандарт: ISO40 | ||||||||||||
| Перемещение шпинделя | мм | 127 мм | ||||||||||||
| Скорость вращения шпинделя | обороты в м | Стандарт: шаг 16 скорость 50 Гц: 65-4500 60 Гц: 80-5440 | ||||||||||||
| Необязательно: переменная скорость 65-4500 | Необязательно: переменная скорость: 65-3750 | |||||||||||||
| Автоматическое кормление перьями | мм/р | Три шага: 0,04 (0,0015") / 0,08 (0,003) / 0,15 ((0,006)) | Три шага: 0,04 (0,0015") / 0,08 (0,003) / 0,15 (0,006) | |||||||||||
| Двигатель шпинделя | kW/HP | 2.25 кВт / 3 л.с. | 3.75 кВт / 5 л.с. | 3.75 кВт / 5 л.с. | ||||||||||
| Главный поворот | 90° | |||||||||||||
| Наклон головы | 45° | Поправить. | 45° | Поправить. | 45° | Поправить. | ||||||||
| Размер упаковки | Один. | мм | 1400х1476х2030 | 1516х1550х2080 | 1566х1650х2080 | 1800x2016x2180 | ||||||||
| Два. | мм | 1450x1570x2080 | 1650х1790х2170 | 1720х1800х2175 | 1800х2200х2180 | |||||||||
| Три. | мм | 1450х2180х2080 | 1650х2285х2235 | - | - | |||||||||
| Валовая масса | в кг | 1100 | 1160 | 1550 | 1380 | 1420 | 1650 | 1590 | 1590 | 1700 | 1750 | 2300 | 2350 | |
Особенности:
M230A:
*Двойная 55° направленность хвостового направления принимается как на оси Y, так и на оси Z;
*Принято укрепление ребра с обеих сторон колонны;
*Поверхность рабочего стола и 3-осевой рулевой путь закалены и прецизионно измельчены.
M230B:
* На оси Z применяется двойной 55° направляющий хвост голубя, а на оси Y - прямоугольный;
*Принято укрепление ребра с обеих сторон колонны;
*Поверхность рабочего стола и 3-осевой рулевой путь закалены и прецизионно измельчены.
M250A:
*Двойная 55° направленность хвостового направления принимается как на оси Y, так и на оси Z;
*Путь на седле покрыт носящимся материалом TF;
*Поверхность рабочего стола и 3-осевой рулевой путь закалены и прецизионно измельчены.
M250B:
* На оси Z применяется двойной 55° направляющий хвост голубя, а на оси Y - прямоугольный;
*Путь на седле покрыт носящимся материалом TF;
*Поверхность рабочего стола и 3-осевой рулевой путь закалены и прецизионно измельчены.
M250:
*Прямоугольные направляющие пути по оси Y и Z;
*Путеводитель на седле облицован носимым материалом TF.
M250C:
*Прямоугольные направляющие пути по оси Y и Z;
*Путь на седле покрыт носящимся материалом TF;
* Мотор фрезерной головки 5 л.с. и диаметр перья 100 мм;
*Фиксированная конструкция используется для подключения головки мельницы без адаптера;
M250D:
*Прямоугольные направляющие пути по оси Y и Z;
*Путь на седле покрыт носящимся материалом TF;
* Мотор с фрезерной головкой 5 л.с. и диаметр перья 100 мм.
M250U:
*Прямоугольные направляющие пути по оси Y и Z;
* оси X, Y принимают автоматическую коробку передач питания; двигатель питания: 250w; скорость питания: 15, 23, 33, 48, 78, 114, 166, 257;
*Поверхность рабочего стола и 3-осевой рулевой путь закалены и прецизионно измельчены.
M300:
*Прямоугольные направляющие пути по оси Y и Z;
*Путь на седле покрыт носящимся материалом TF;
* Мотор фрезерной головки 5 л.с. и диаметр перья 100 мм;
*Поверхность рабочего стола и 3-осевой направляющий путь закалены и прецизионно измельчены;
*Ось Z использует высокоскоростной подъемный двигатель.
M300A:
*Прямоугольные направляющие пути по оси Y и Z;
*Путь на седле покрыт носящимся материалом TF;
* Мотор фрезерной головки 5 л.с. и диаметр перья 100 мм;
*Поверхность рабочего стола и 3-осевой направляющий путь закалены и прецизионно измельчены;
*Ось Z использует высокоскоростной подъемный двигатель;
*Фиксированная конструкция используется для подключения головки мельницы без адаптера;
M330:
*Прямоугольные направляющие пути по оси Y и Z;
*Путь на седле покрыт носящимся материалом TF;
* Мотор фрезерной головки 5 л.с. и диаметр перья 100 мм;
*Поверхность рабочего стола и 3-осевой направляющий путь закалены и прецизионно измельчены;
*Ось Z использует высокоскоростной подъемный двигатель.
* Супер-седельная конструкция.
M330A:
*Прямоугольные направляющие пути по оси Y и Z;
*Путь на седле покрыт носящимся материалом TF;
* Мотор фрезерной головки 5 л.с. и диаметр перья 100 мм;
*Поверхность рабочего стола и 3-осевой направляющий путь закалены и прецизионно измельчены;
*Ось Z использует высокоскоростной подъемный двигатель.
* Структура суперсалона;
*Фиксированная конструкция используется для подключения головки мельницы без адаптера.
***Стандартные принадлежности:
Стержень, электрическая коробка, рабочий фонарь, ручной насос масла, коробка инструментов и инструментов
***Необязательное оборудование:
Цифровая система отсчёта (DRO), винт машины, блок питания, питание коробкой передач, комплекты зажима, ISO40 коллетный цилиндр, R8 коллетный цилиндр, масло сборная пластина, пластиковая защита от разливов, охлаждающая система
