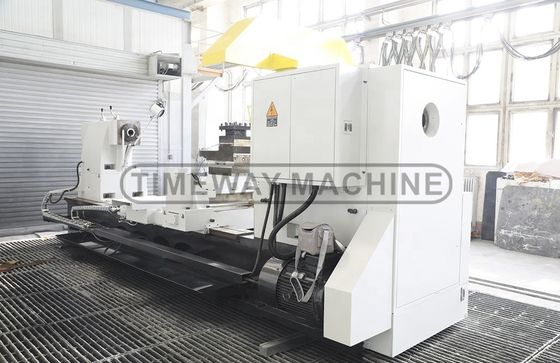

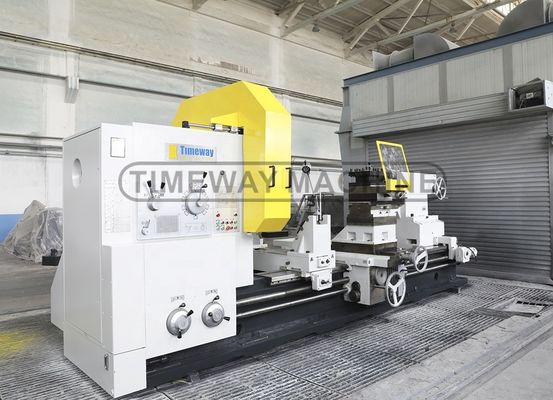

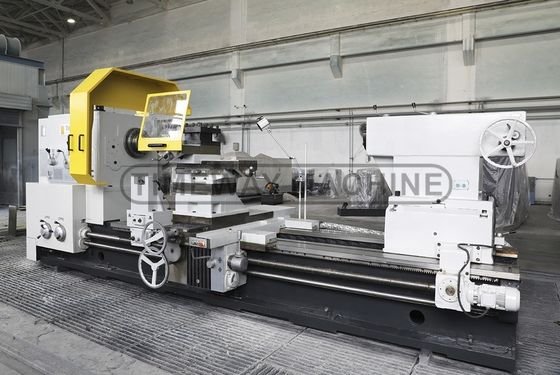

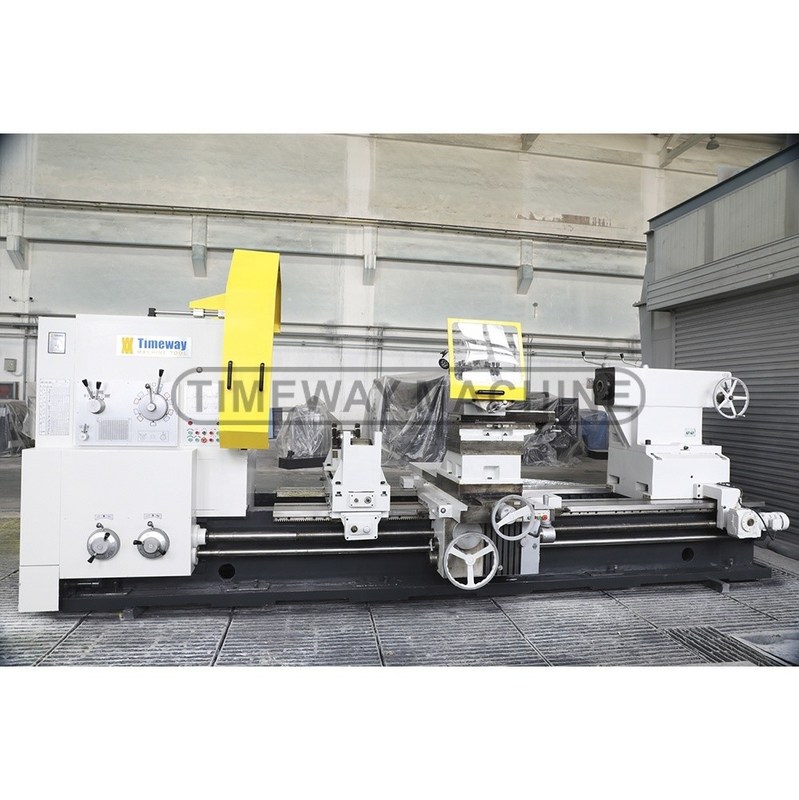

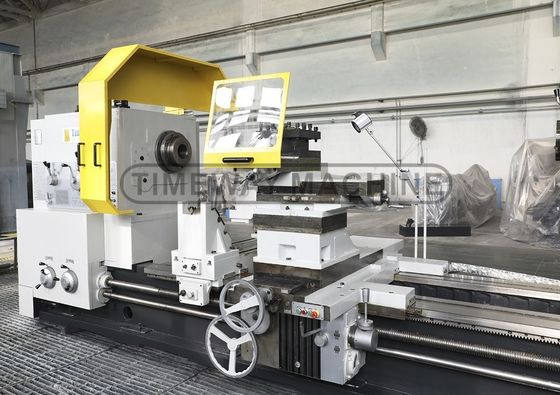

Скорость токарного станка 3.15-315 21 Тяжелая параллельная токарная машина 2000 мм для токарного станка
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC TIMEWAY |
| Номер модели: | AL-2000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $80,000.00/sets 1-2 sets |
| Упаковывая детали: | деревянный корпус или фанера |
| Поставка способности: | 50 комплектов в месяц. |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 3000 | Диапазон скорости шпинделя ((r.p.m): | 3.15 - 315 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Ширина кровати (мм): | 1100 |
| Тип: | Горизонтальные | Мощность спиндового двигателя ((kW): | 30 |
| Напряжение: | По запросу клиента | Размер ((L*W*H): | 6120x2430x2580 мм |
| Масса (кг): | 15000 кг | Гарантия: | 1 год |
| Ключевые точки продаж: | Конкурентоспособная цена | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Максимальн Turning Диаметр: | 2000 мм |
| Макс. вращающийся диаметр стержня: | 1650 мм | Максимальная масса заготовки: | 16 или 20 тонн |
| Скорость токарного станка: | 3.15-315 (21); 3.5-291 (12) | Путешествия по оси Х: | 900 мм |
| Перемещение верхнего слайда: | 360mm | Диаметр рукава хвостовой части: | 260 мм |
| Перемещение рукава Tailstock: | 300 мм | Тип рулевого канала: | Ширина 1100 мм прямоугольные рельсы |
| Послепродажное обслуживание: | Поддержка онлайн | Состояние: | новые |
| Взрыв спиндола ((мм): | 100 | Применимые отрасли: | Машиностроительные цехи, производственные предприятия |
| Местонахождение выставочного зала: | Канада, Турция, Великобритания, США, Италия, Франция, Германия, Бразилия, Перу, Россия, Южная Африка | Основные компоненты: | Подшипник, насос, редуктор, двигатель, коробка передач, сосуд под давлением |
| Максимальная вращаемая длина (мм): | 2800 mm | Год: | 2020 |
| Порт: | Китайский порт | ||
Характер продукции
Машины для горизонтальных токовых станков Машины для параллельных токовых станков
* * * AL-1250
* * * * AL-1600
* * * * * AL-1800
* * * * * AL-2000
Тяжелые параллельные станки для обработки целей подходят для различных обработки целей, таких как обработка внешних и внутренних цилиндрических поверхностей, конечных поверхностей и обработка метрических или дюймовых нитей.Модульные нитки и нитки диаметровой ширины, и т.д.
Моторизованное короткое коническое повороты может быть сделано сверху слайд независимо, а длинные конические моторное повороты могут быть сделаны сверху слайд в сочетании с продольным питанием.
Особенности:
1Эти тяжелые параллельные токарные станки имеют прямоугольные индукционные направления шириной 1100 мм, упрощенные и заземленные, поэтому имеют отличную устойчивость.высокая жесткость и с максимальным грузоподъемностью 16 тонн между центрами.
2. Главный шпиндель состоит из высокоточных роликовых подшипников с трехточечной поддерживающей структурой, чтобы обеспечить высокую точность для выхода параллельного токарного станка.
3.Путеводители седла с покрытием тефлоновым ремнем, вращающаяся конструкция хвостового пениса для минимизации трения и генерации тепла.
Основные технические характеристики:
| Спецификация | Единица | AL-1250 | AL-1600 | AL-1800 | AL-2000 | ||
| Мощности | Повернись к кровати | мм | 1250 | 1600 | 1800 | 2000 | |
| Поверните повозку | мм | 900 | 1250 | 1280 | 1650 | ||
| Максимальная длина заготовки | мм | 3000 ~ 20000 | |||||
| Максимальная длина поворота | мм | 2800 ~ 19800 | |||||
| Протяженность направляющего пути | мм | 1100 | |||||
| Свинцовый | Код носа шпинделя | мм | A2-15 | ||||
| Сверток через болей | мм | 100 | |||||
| Конечный отверстий шпинделя | - | метрика 140 | |||||
| Количество скоростей поворота вперед | виды | 21 вид | |||||
| Количество оборотов поворота в обратном направлении | виды | 12 видов | |||||
| Скорость вращения шпинделя | Вперед | r/min | 3.15~315 | ||||
| Обратно. | r/min | 3.5 ~ 291 | |||||
| Движение питания | Количество подач на обороты ((продольные/поперечные) | виды | 56/56 видов | ||||
| Кормление на оборот | Продольный | мм/р | 0.1~12 ((0.004"~0.473") | ||||
| Поперечная | мм/р | 0.05~6 ((0.002"~0.236') | |||||
| Верхний столб инструмента | мм/р | 0.025~3(0.001'~0.118") | |||||
| Количество и диапазон метрической нитки | мм | 44;1~120 мм | |||||
| Количество и диапазон дюймовых нитей | ТПИ | 31; 28~1/4" | |||||
| Количество и диапазон нитей модуля | мм | 45;0.5~60 мм | |||||
| Количество и диапазон диаметровой нитки | DP | 38;1/2~56DP | |||||
| Стан инструмента | Расстояние между центральной линией шпинделя и плоскостью отдыха инструмента | мм | 53 | ||||
| Секция ствола инструмента | мм | 50 | |||||
| Диапазон колебания столба инструмента | ° | ± 90° | |||||
| Максимальное движение верхнего слайда | мм | 380 | |||||
| Макс. пробег перекрестного слайда | мм | 740(29") | 850 ((33") " | 850 | 850(33") | ||
| Путешествие после инструмента по повороту горного или перекрестного слайда | мм | 0.05 ((0.002") | |||||
| Быстрая скорость движения | Продольный | мм/мин | 3740 | ||||
| Поперечная | мм/мин | 1870 | |||||
| Верхний слайд | мм/мин | 935 | |||||
| Остров | Диаметр хвостового перья | мм | 200 ((8") ") | ||||
| Путешествие хвостовых перьев | мм | 300 (((12") | |||||
| Конические отверстия от хвостового перья |
| Морзе 6 | |||||
| Общие размеры машины | Высота | мм | 2120 | 2670 | 2770 | 2870 | |
| Ширина | мм | 2360 | |||||
| Максимальная масса заготовки | в кг | 15000 (AL-2000x3M) | |||||
| Коробка и вагон:
Нос шпинделя параллельного токарного станка A2-15, стандартный, оснащенный диаметром четырёх челюстей 1600 мм.
Параллельный токарный станок может получить 33 шага скорости шпинделя через перемены передач, убедиться, различные виды обработки требования.

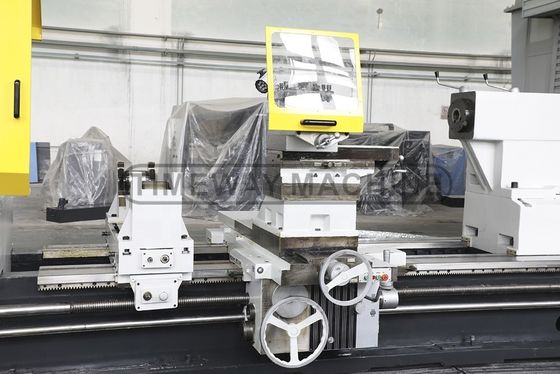

Коляска-изготовитель может осуществлять автоматическую резку и быструю подачу на перекрестке, в продольном направлении, и закончить механическое подача для верхнего инструмента-поста.
|
| Электрический шкаф:
Электрический шкаф установлен на задней части параллели, он красивый и удобный для транспортировки.
Электрический шкаф соответствует стандарту CE, все электрические компоненты используют известные бренды, клиенты также выбирают бренд, который вам нравится.
| |
| | Электрический подвижный хвостовой материал:
Тяжелый стандарт параллельного токарного станка оснащен электрическим движущимся хвостовым материалом, уменьшает интенсивность труда операторов. |
| Постоянный отдых:
В качестве стандартной конфигурации, постоянный отдых соответствует резке тонкой и длинной стойки, чтобы гарантировать точность обработки. | |
| | Поддержка ролика:
Ролик используется для погрузки тяжелых и крупных деталей, увеличивает грузоподъемность до 20 тонн параллельного токарного станка. |
