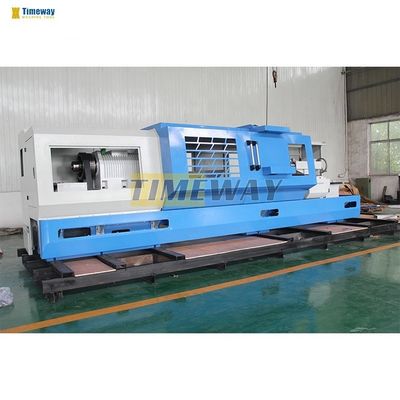

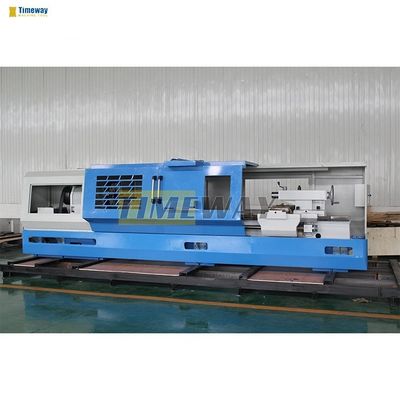

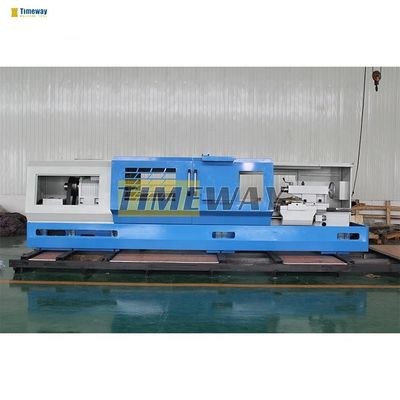

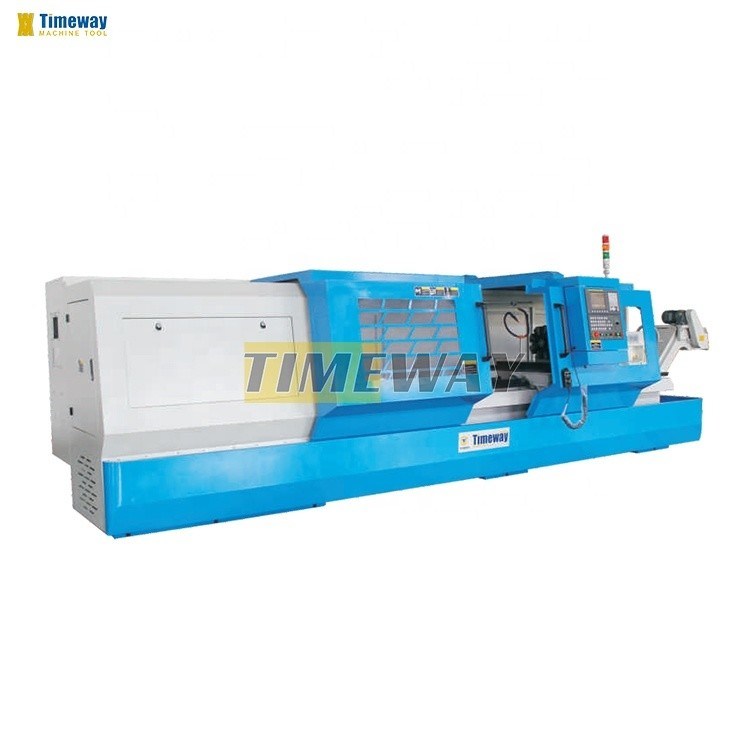

2-осевая горизонтальная плоская кровать CNC-токарная машина для высокоточного поворота
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMEWAY |
| Номер модели: | CK-500; CK-660 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $28,999.00/sets 1-1 sets |
| Упаковывая детали: | деревянный корпус или фанера, поддоны |
| Поставка способности: | 800 комплектов/сети в год |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 1500 |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Тяжелая работа |
| Максимальн Вес Workpiece (kg): | 3000 | Ширина кровати (мм): | 390 mm |
| Мощность спиндового двигателя ((kW): | 15 | Число шпинделей: | Одинокий |
| Количество осей: | 2 | Проезд (ось X) ((мм): | 365 mm |
| Проезд (ось Z) ((мм): | 1500 мм | Точность позиционирования (мм): | ±0.001 |
| Повторяемость (X/Y/Z) (мм): | ±0.008 | Размер ((L*W*H): | 3105x1219x1010 мм |
| Напряжение: | 200 В - 460 В | Система управления с ЧПУ: | Сименс 808d |
| Станции инструментального поста: | 4 | Масса (кг): | 2500 |
| Гарантия: | 1 год | Ключевые точки продаж: | Долгий срок службы |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Цвет: | Настраиваемый вариант |
| Свинцовая колючка: | Метрический90 | Тип машины: | CNC тяжелое горизонтальное токарное станки |
| Скорость вращения шпинделя (вручную): | 45-1600 оборотов в минуту | Шаги спиндаля: | 3steps |
| Тип столба инструмента: | V4 | Скорость быстрого питания по оси X: | 8 мм/мин |
| Скорость быстрого питания по оси Z: | 12 мм/мин | Пилл-Дай.: | 75 мм |
| Гладкость: | Ra1,6um | Состояние: | новые |
| Взрыв спиндола ((мм): | 105 | Применимые отрасли: | Производственное предприятие |
| Местонахождение выставочного зала: | Канада, Великобритания, США, Франция, Германия, Бразилия, Перу, Пакистан, Мексика, Россия, Испания, | Максимальная скорость шпинделя (rp.m): | 1600 оборотов в час |
| Максимальная вращаемая длина (мм): | 1500 | Вид сбыта: | Горячий продукт 2021 |
| Основные компоненты: | Подшипник, двигатель, насос, редуктор, сосуд давления, коробка передач, система CNC | ||
Характер продукции
√ Система FANUC CNC √ 3 челюсти √ 4-станционный электрический инструментальный столб √ Рабочая лампа √ Система охлаждения √ Ручный импульсный генератор (MPG) √ Пилотная лампа √ Автоматический смазочный насос √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ /GSK/SIEMENS ЦНС-система _ Гидравлический насос _ Кондиционер _ Конвейер чипов _ Установщик инструментов |
Спецификации | Единица | CK-500 | CK-660 |
Макс. Повернись на кровать. | мм | 500 | 660 |
Макс. Свернуть на перекрестный слайд. | мм | 290 | 430 |
Расстояние между центрами | мм | 1000/1500/2000 | 1000/1500/2000 |
Максимальная длина поворота | мм | 1000/1500/2000 | 1000/1500/2000 |
Нос спиндаля | - | А2-8 | D10 |
Проходка спиндала | мм | 82 | 105 |
Размер ключа | мм | 250 | 320 |
Перемещение поперечно (X) | мм | 295 | 365 |
Продольное движение (Z) | мм | 1000/1500/2000 | 1000/1500/2000 |
Скорость быстрого питания по оси X/Z | м/мин | 8/12 | 8/12 |
Ось X/Z. Минимальная единица питания | мм | 0.001 | 0.001 |
Размер раздела инструмента | - | V4 | V4 |
Диаметр хвостового перья | мм | 25х25 | 25х25 |
Путешествие хвостовых перьев | мм | 150 | 150 |
Конусовые перья хвостовых волосков | - | МТ5 | МТ5 |
Основная мощность двигателя | КВ | 7.5 | 15 |
Машины | в кг | 2100/2300/2600 | 2100/2500/2800 |

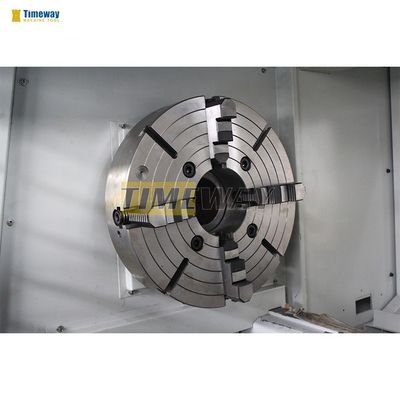

Чак:
- 3 челюсти приходят в стандартном исполнении для быстро самоцентрирующихся зажимающих частей
- Необязательно 4-яблочный независимый цикл и гидравлический цикл
Электрическая башня с 4 станциями:
- Используйте знаменитую электрическую башню, высокую точность позиционирования.
- Факультативное быстро меняющее орудие
Система ЧПУ:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK и т.д. для вашего выбора.

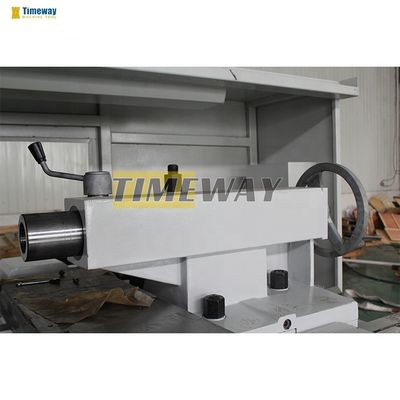

Ручное перемещение хвостового состава:
Гибкая и простая эксплуатация, чтобы уменьшить интенсивность труда и увеличить удовольствие от эксплуатации.
Электрический шкаф по стандарту CE:
Ясная и аккуратная электрическая схема;
Принять электрические компоненты стандарта CE.
Автоматический смазочный насос:
Автоматически и с перерывами смазывают каждую рельсу для продления срока службы машины.
Вертикальная башня с 4 станциями:
Стандартный
Вертикальная башня с 6 станциями:
Необязательно
Горизонтальная башня с 6 станциями:
Необязательно
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um
Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.
Всеобъемлющие испытательные части:
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Лазерный интерферометр Ренишоу:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
